Planujesz wymianę lampy i zastanawiasz się nad wykorzystaniem złączek elektrycznych? Jeśli tak, to doskonale trafiłeś/aś!
A jeżeli nie… To również zapraszamy do lektury! Bowiem złączki mają wiele innych zastosowań i na pewno okażą Ci się przydatne. Zwłaszcza kiedy masz w planach przeprowadzanie lub modyfikacje instalacji elektrycznej.
Na przykładzie złączek Wago odpowiemy na pytania: co to są złączki? Jakie rodzaje i cechy wyróżniamy? Jakie istnieją techniki łączeniowe? I przede wszystkim- czy warto stosować złączki i jakie korzyści z tego płyną?
Złączki. Czym są i do czego służą?
Złączki to niewielkie akcesoria do instalacji elektrycznych, przeznaczone do łączenia toru prądowego dwóch (lub więcej) odcinków przewodów.
W środku złączki znajduje się materiał przewodzący oraz elementy stykowe, które pozwalają na stworzenie systemu łączeniowego.
Rodzaje złączek
Na rynku można spotkać bardzo wiele różnych rodzajów złączek. Jak możemy je rozpoznać i jaki typ wybrać?
Przede wszystkim, możemy rozróżnić złączki na podstawie dwóch specyfikacji:
Cechy charakterystyczne:
rodzaj materiału, z jakiego wykonany jest przewód (aluminium, miedź, linka, drut, wielodrut);
temperatura (dopuszczalna oraz maksymalna otoczenia podczas pracy złączki);
technika podłączania przewodów;
liczba zacisków i torów;
prąd i napięcie znamionowe;
stopień ochrony.
Zastosowanie:

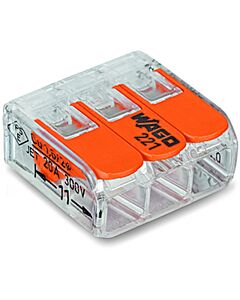

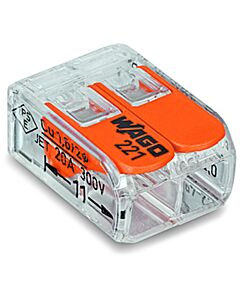

Złączki instalacyjne - tak zwane szybkozłączki. Są uniwersalne, łatwe i szybkie w obsłudze;
Złączki oświetleniowe - najlepsze dla przewodów jednodrutowych i linkowych. Czyli na przykład do montażu omawianej na samym początku lampy. Dzielimy je na pojedyncze i podwójne;
Złączki listwowe - do większych instalacji, nawet całego budynku. Odporne i wysoce bezpieczne;
Wielowtyki - pozwalają na szybką i łatwą realizację połączeń. Zapewniają ochronę przed błędnym podłączeniem poprzez kodowanie;
Złączki zasilające - do przewodów jedno lub wielodrutowych i linkowych. Służą przede wszystkim do podłączania do sieci;
Złączki przepustowe - do podłączania przewodów wewnątrz i zewnątrz płyty. Cechują się łatwą i szybką instalacja.
Jak działają złączki? Techniki łączeniowe.
Złączki elektroniczne posiadają specjalistyczne systemy działające na różnych rodzajach zacisków. Wyróżniamy poszczególne techniki łączeniowe wraz z odpowiednimi systemami Wago:
Zacisk śrubowy - posiadają duży docisk śruby, co zwiększa bezpieczeństwo połączenia przewodów i minimalizuje spadek napięcia. Przewód należy wprowadzić do otworu i dokręcić śrubę. Wymagane są proste narzędzia do montażu;
Zacisk sprężyny klatkowej- zacisk znany jako CAGE CLAMP®. Sprężyna klatkowa i szyna prądowa tworzą samodzielny układ stykowy. Do montażu należy otworzyć sprężynę, wprowadzić przewód, a następnie zwolnić sprężynę;
Zacisk wtykowy - Push-In CAGE CLAMP®. Uniwersalny zacisk, który pozwala na montaż przewodu poprzez wetknięcie lub wprowadzenie go przyrządem montażowym;
Połączenie zaciskane - POWER CAGE CLAMP®, zacisk ze sprężyną śrubową, doskonały do dużych przekrojów. Do montażu będzie Ci potrzebny klucz imbusowy, którym otworzysz zacisk. Następnie blokujemy zacisk, wciskając pomarańczowy przycisk, wtykamy przewód do zacisku i zwalniamy blokadę.
Czy warto korzystać ze złączek?
Wiele osób (w tym my :)) nie wyobraża sobie życia bez złączek. W łatwy, sprawny i przyjemny sposób ułatwiają poprowadzenie instalacji elektrycznej.
Ważne jest zastosowanie jakościowego produktu. Dlatego warto zainteresować się złączkami Wago, które wyróżniają się łatwością i dużą wygodą wykonania montażu instalacji elektrycznej.
Dla potwierdzenia, że złączki to świetna zabawa przygotowaliśmy...
7 korzyści ze złączek, dzięki którym będziesz montował jak szef:
Ułatwienie pracy poprzez proste i szybkie łączenie przewodów.
Zwiększenie wytrzymałości instalacji.
Bogaty wybór złączek, który pozwala na dostosowanie odpowiedniego montażu do wszelkich instalacji.
Oszczędność miejsca i jego organizacja w rozdzielnicy i puszce instalacyjnej.
Trwałe i bezpieczne połączenie.
Możliwość wykonania połączeń nawet w trudnych warunkach.
Przejrzystość i zachowany porządek w Twojej rozdzielnicy i puszce instalacyjnej.
