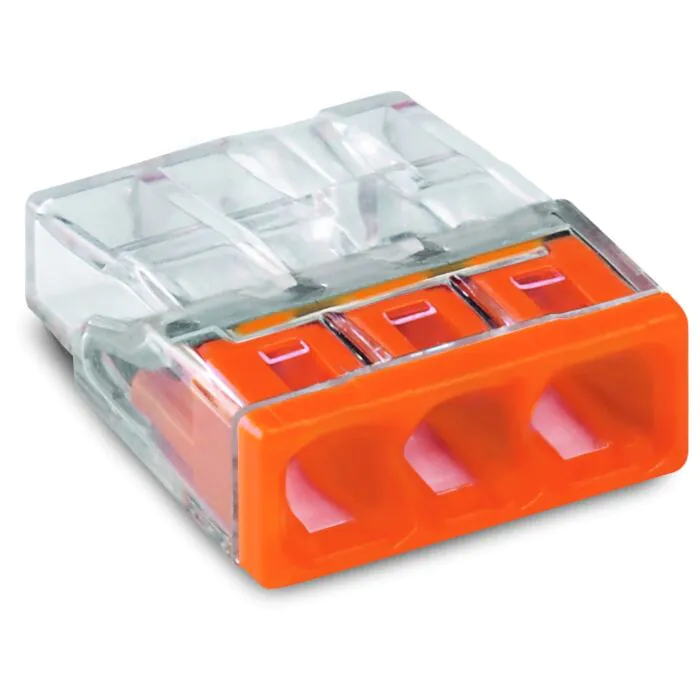

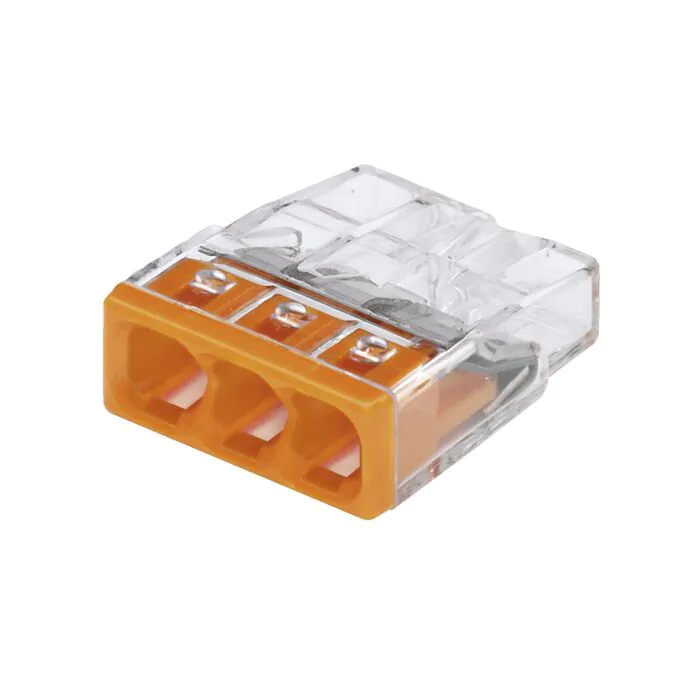

Złączka instalacyjna szybkozłączka potrójna drut 3x0,5-2,5mm2 pomarańczowa WAGO 2273-203
Złączka instalacyjna do przewodów jednodrutowych, 3 wejścia.
3 przewody • 0,5–2,5 mm² • 24 A • 450 V
Kod producenta: 2273-203 | EAN: 5904422719760
WAGO 2273-203 to najczęściej używany rozmiar w tej rodzinie: trzy wejścia odpowiadają typowej sytuacji w puszce rozgałęźnej — przewód zasilający wchodzi, dwa wychodzą. Żyłę jednodrutową 0,5–2,5 mm² odizolowaną na 11 mm wciska się do oporu, a sprężyna utrzymuje docisk bez śruby, która mogłaby się poluzować przy zmianach temperatury.
Tylko drut
Push-in trzyma żyłę sztywną. Do linki giętkiej przewidziana jest seria 221 z dźwigniami.
24 A przy 450 V
Zakres pokrywający obwody gniazdowe i oświetleniowe instalacji mieszkaniowej.
Pokrywa pomarańczowa
Kolor jest oznaczeniem liczby wejść — w puszce widać go bez wyjmowania złączki.
Do 60 °C
Klasa T60: puszki, oprawy, przestrzenie instalacyjne o normalnej temperaturze pracy.
Zastosowanie
Trzy wejścia to standardowa puszka
Układ, w którym jedna żyła zasilająca rozchodzi się na dwa odbiorniki, występuje w instalacji częściej niż jakikolwiek inny. Trzy wejścia obsługują go w całości: L wchodzi, dwa L wychodzą; ten sam schemat powtarza się dla N i PE, więc typowa puszka domaga się trzech takich złączek.
Jeżeli po którejś stronie znajdzie się przewód giętki — sznur oprawy, przewód urządzenia — złączka z dźwignią 221-413 przyjmie oba rodzaje żył i pozwoli rozłączyć połączenie bez niszczenia złączki.
Kontrola
Przed wciśnięciem
- Długość odizolowania
- 11 mm
- Rodzaj żyły
- jednodrutowa (sztywna)
- Przekrój
- 0,5–2,5 mm²
- Liczba wejść
- 3
Wariant
Sąsiednie rozmiary
Przy dwóch żyłach wystarczy wersja 2-wejściowa; przy rozbudowanym rozgałęzieniu sięga się po 4 wejścia lub 5. Wersja 8-wejściowa pełni w puszce rolę zbiorczej szyny N albo PE.
Przekrój powyżej 2,5 mm² wychodzi poza tę rodzinę — do 6 mm² służy złączka puszkowa 773-173.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 2273 (Push Wire, obudowa przezroczysta, pokrywa pomarańczowa)
- Rodzaj przewodu
- jednodrutowy 0,5–2,5 mm²
- Liczba wejść
- 3
- Długość odizolowania
- 11 mm
- Maksymalna temperatura otoczenia
- 60 °C (T60)
- Zgodność
- IEC 60998-2-2
- Kod producenta
- 2273-203
- EAN
- 5904422719760
Do pobrania
Dokumentacja producenta
Karta produktu producenta zawiera rysunek wymiarowy, wykaz dopuszczonych przekrojów i dane certyfikacyjne.
