Wkładki topikowe i główki bezpiecznikowe

Wkładki topikowe i główki bezpiecznikowe - ochrona obwodów przed przeciążeniem i zwarciem

Wkładka topikowa (potocznie również bezpiecznik topikowy, korek topikowy, topik elektryczny) to prosty i niezwykle pewny element ochrony instalacji. W jej wnętrzu znajduje się cienki przewodnik - topik - który topi się, gdy prąd przekroczy dopuszczalną wartość. W efekcie obwód zostaje natychmiast przerwany - dzięki temu zabezpieczenia topikowe chronią przewody, urządzenia i ludzi przed skutkami przeciążeń oraz zwarć. Główki bezpiecznikowe umożliwiają bezpieczny montaż i wymianę wkładek w podstawach bezpiecznikowych, a dodatkowe sygnalizatory informują o przepaleniu. Dzięki prostocie działania i wysokiej niezawodności topikowe bezpieczniki pozostają standardem w domach, przemyśle, instalacjach PV oraz rozdzielnicach zasilających.

Jak działa bezpiecznik topikowy?

Wkładka topikowa przerywa obwód elektryczny, gdy przepływający prąd powoduje nadmierne nagrzanie cienkiego przewodnika (topika) wewnątrz bezpiecznika. Gdy temperatura przekroczy bezpieczny poziom, topik się topi i fizycznie rozłącza obwód.

Po stopieniu topika powstaje łuk elektryczny. Wnętrze wkładki wypełnione jest materiałem gaszącym (najczęściej piaskiem kwarcowym), który chłodzi i dzieli łuk na krótsze odcinki. Dzięki temu energia łuku szybko maleje, a przewodzenie zostaje całkowicie przerwane, co chroni instalację i podłączone urządzenia.

W wielu wkładkach umieszczony jest wskaźnik zadziałania (np. iglica lub okienko). Po zadziałaniu bezpiecznika wskaźnik sygnalizuje przerwę w obwodzie, ułatwiając szybką identyfikację uszkodzonego elementu. Wkładka po zadziałaniu nie wraca do stanu pierwotnego - wymienia się ją na nową, o tych samych właściwościach, dopiero po usunięciu przyczyny przeciążenia lub zwarcia.

Główki bezpiecznikowe - bezpieczna obsługa i szybka diagnostyka

Główka bezpiecznikowa (np. główka bezpiecznikowa 25 A dla D02) umożliwia bezpieczne zamocowanie wkładki w podstawie/gnieździe i zwykle ma sygnalizator przepalenia (końcówka lub okienko). W ofercie znajdziesz także wstawki i adaptery, które ograniczają możliwość montażu wkładki o zbyt wysokim In. Dzięki temu wymiana jest prosta i bezpieczna, a ryzyko błędu mniejsze.

Rodzaje bezpieczników topikowych - przegląd i zastosowania

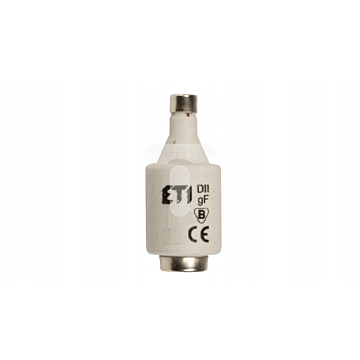

Wkładki typu D / D0 (korki topikowe) i główki bezpiecznikowe

Klasyczne rozwiązanie do instalacji mieszkaniowych i małych rozdzielnic. Spotkasz je jako: D01 / D02 (seria D0) oraz DII / DIII (seria D). Występują z główkami bezpiecznikowymi (np. główka bezpiecznikowa 25 A) i wstawkami kalibrowymi, które wymuszają prawidłową wartość prądową. Popularne zakresy: wkładka topikowa D02 16 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A. W instalacjach jednofazowych i trójfazowych stosuje się odpowiednie podstawy i rozłączniki bezpiecznikowe przystosowane do serii D.

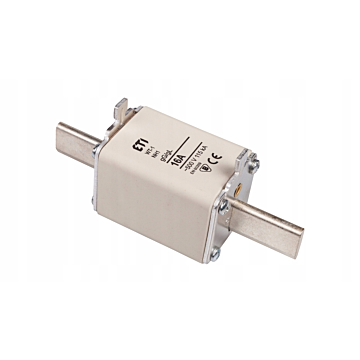

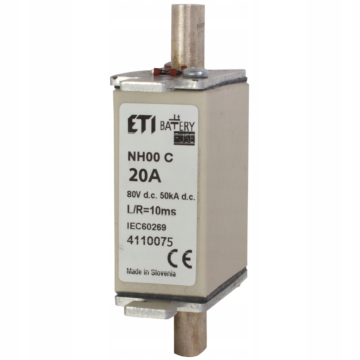

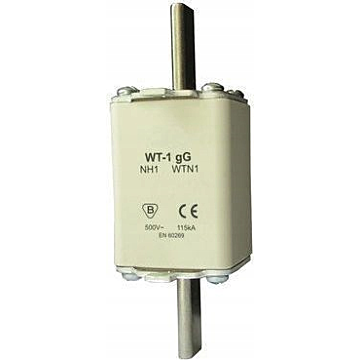

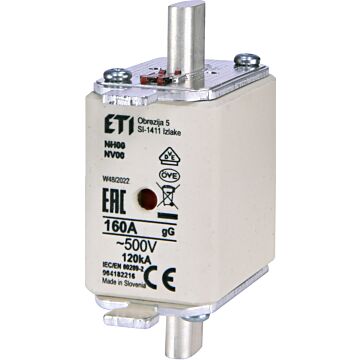

Wkładki mocy NH (BM)

Stosowane w przemyśle i rozdzielniach jako bezpieczniki BM (NH, np. NH00) - mają dużą zdolność wyłączania i dostępne są w typoszeregach prądowych do setek amperów. W wielu modelach znajdziesz wskaźniki zadziałania oraz różne klasy zastosowań (gG, aM).

Wkładki cylindryczne (CH)

Wkładka cylindryczna, na przykład popularna wkładka 10x38 to kompaktowy format do rozłączników bezpiecznikowych szynowych (np. ochrona pojedynczych obwodów, stringów PV, falowników - w zależności od klasy zastosowania). Popularne są wartości 10 A, 16 A, 25 A, 32 A.

Oznaczenia wkładek odpowiadają ich rozmiarom:

• CH8 → 8x32 mm
• CH10 → 10x38 mm
• CH14 → 14x51 mm
• CH22 → 22x58 mm

Należy zwrócić uwagę na dopasowanie rozmiaru wkładki do rozłącznika bezpiecznikowego, w którym ma zostać umieszczona.

Wkładki szybkie i zwłoczne - dobór do charakteru obciążenia

Podczas dobierania bezpiecznika topikowego ważne jest również dopasowanie rodzaju działania bezpiecznika.

• Charakterystyka wkładek gR/gF (wkładki topikowe szybkie) - lepsze do ochrony elementów wrażliwych, gdy ważny jest krótki czas odcięcia.
• Charakterystyka wkładek gG/gL (wkładki topikowe zwłoczne) - dla obciążeń z prądami rozruchowymi (silniki, transformatory, sprężarki), by uniknąć niepotrzebnego przepalania przy starcie.

Wybór między bezpiecznikiem szybkim a zwłocznym wynika z charakteru odbiornika.

Parametry i oznaczenia wkładek topikowych - na co zwracać uwagę?

W stanie normalnym topik przewodzi prąd znamionowy In (np. 6 A, 10 A, 16 A, 25 A, 32 A, 40 A, 50 A, 63 A, 100 A). Gdy pojawi się przeciążenie lub zwarcie, energia cieplna powoduje stopienie topika i bezpieczne przerwanie obwodu. Skuteczność ochrony opisują parametry techniczne:

• Prąd znamionowy (In) - dobierany do obciążenia i przekroju przewodów (popularne wartości to wkładka topikowa 6 A, 10 A, 16 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 100 A).
• Napięcie znamionowe (Un) - maksymalne napięcie, przy jakim wkładka może bezpiecznie pracować, chroniąc obwód (najczęściej 230/400 V AC w instalacjach domowych, większe wartości dla fotowoltaiki).
• Charakterystyka wyzwalania - np. gG (wkładka topikowa zwłoczna, pełnozakresowa, ogólnego przeznaczenia, oznaczana także gL), gR/gF (wkładka topikowa szybka, do półprzewodników), aM (niepełnozakresowa do ochrony silników).
• Współczynnik K - określa odporność wkładki na krótkotrwałe przeciążenia; im wyższy, tym większa tolerancja chwilowych pików prądowych bez niepotrzebnego zadziałania.

Szukasz pewnych rozwiązań do domu lub firmy? Sprawdź wkładki topikowe i główki bezpiecznikowe w sklepie Citrono.pl - szeroki asortyment rozmiarów, prądów znamionowych, charakterystyki, a także sprawdzeni producenci: Eaton, ETI, Hager, Schelinger, VCX.

Dobór wkładki: jakie wartości i typ wybrać? (przykładowe kombinacje)

Poniżej znajdziesz przykładowe popularne wartości dla konkretnych zastosowań. Pamiętaj jednak, że przepalony bezpiecznik topikowy należy wymienić na taki o identycznych parametrach, co poprzedni.

• Obwody gniazdowe / oświetlenie 230 V: najczęściej wkładka topikowa gg (gG) 10-16 A, format D01/D02 lub 10x38 - zgodnie z dokumentacją instalacji.
• Odbiorniki o większym poborze (płyty, piece, pompy, podgrzewacze): wkładka topikowa 25 A / 32 A / 40 A w wykonaniu gG, dobrana do przekroju i zabezpieczeń współpracujących.
• Obwody o dużych prądach rozruchowych: zwłoczne (aM lub gG o odpowiednim K) - np. wkładka topikowa 25 A zwłoczna dla niewielkich silników.
• Rozdział i zasilanie główne: format BM/NH (bezpieczniki mocy), szeroki typoszereg prądów, możliwość wskaźników zadziałania.

Zawsze weryfikuj napięcie znamionowe, prąd znamionowy, charakterystykę (gg/gl/aM itd.), format (D0/D/CH/NH) oraz współpracę z rozłącznikiem bezpiecznikowym i wyłącznikami nadprądowymi. Wkładka nie zastępuje selektywnego doboru całego toru ochrony.

FAQ - szybkie odpowiedzi na popularne pytania

Wkładki topikowe i główki bezpiecznikowe to proste, niezawodne elementy ochrony obwodów przed skutkami przeciążeń i zwarć. Skuteczność zabezpieczenia zależy od właściwego doboru formatu (np. D/D0, 10x38, NH/BM), charakterystyki (np. gG, aM), a także kompatybilnej główki/oprawy. Pamiętaj, by zawsze wymieniać wkładkę na model o takich samych parametrach oraz ustalić przyczynę zadziałania, zanim założysz nową. Jeśli nie masz pewności co do doboru, montażu lub selektywności zabezpieczeń, skonsultuj się z uprawnionym elektrykiem - to gwarancja bezpieczeństwa i zgodności z normami.
