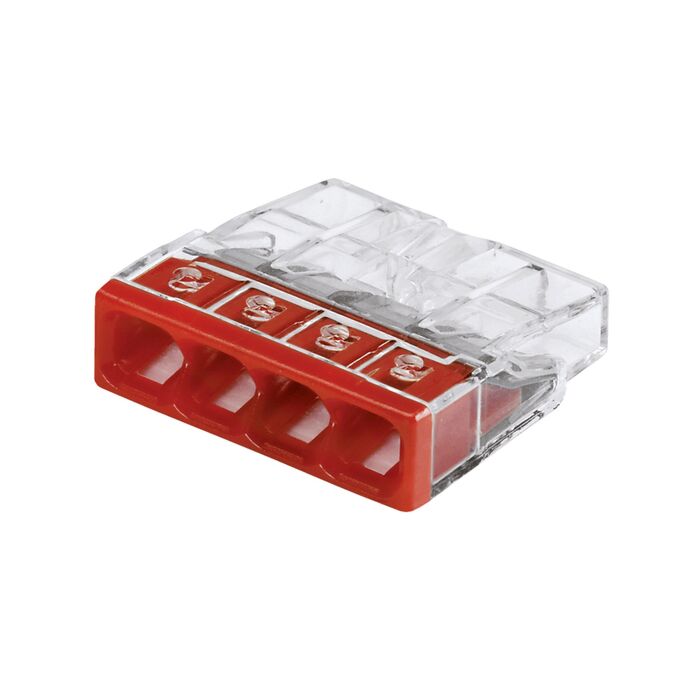

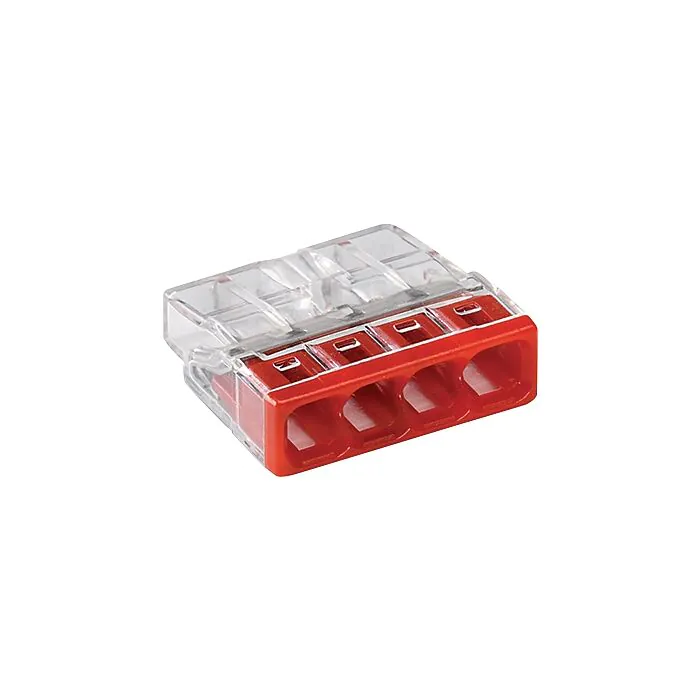

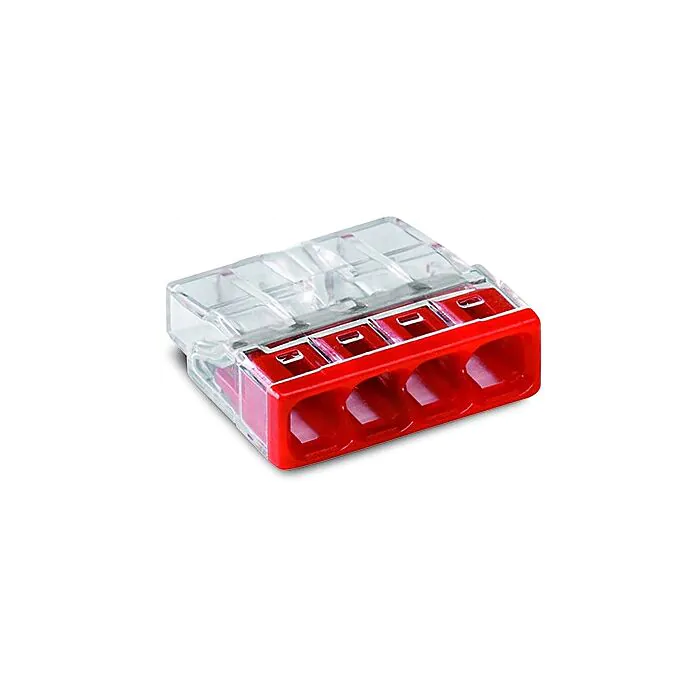

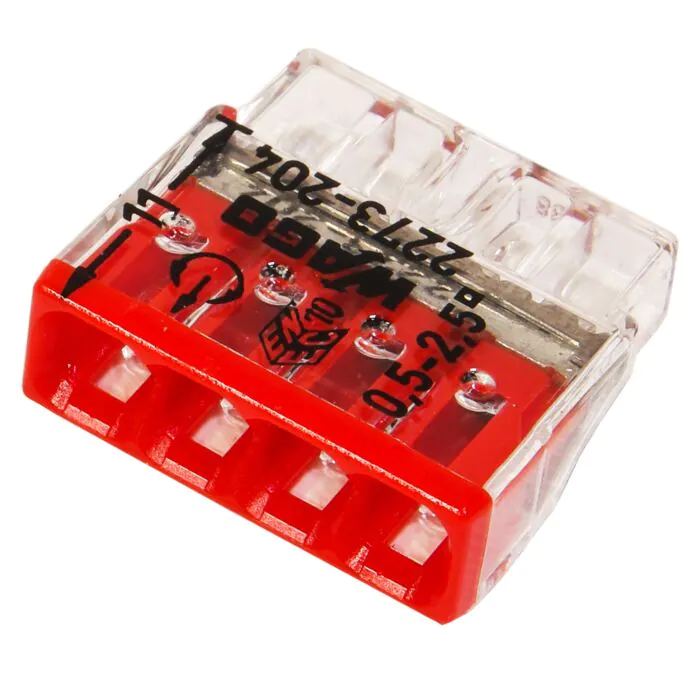

Złączka instalacyjna szybkozłączka poczwórna drut 4x0,5-2,5mm2 czerwona WAGO 2273-204
Złączka instalacyjna do przewodów jednodrutowych, 4 wejścia.
4 przewody • 0,5–2,5 mm² • 24 A • 450 V
Kod producenta: 2273-204 | EAN: 4050821027867
WAGO 2273-204 zbiera w jednym punkcie cztery żyły jednodrutowe 0,5–2,5 mm². Taki układ pojawia się tam, gdzie z jednej puszki zasilane są dwa odbiorniki i obwód idzie dalej — zamiast dwóch złączek trójwejściowych połączonych mostkiem wystarcza jedna. Czerwona pokrywa oznacza w tej rodzinie właśnie cztery wejścia.
Tylko drut
Żyła jednodrutowa 0,5–2,5 mm². Linka giętka wymaga serii 221 z dźwigniami.
24 A przy 450 V
Prąd i napięcie znamionowe wspólne dla całej rodziny 2273.
Cztery wejścia
Jedna złączka zamiast dwóch mniejszych — mniej połączeń w puszce, mniej miejsc na błąd.
Do 60 °C
Klasa temperaturowa T60.
Dobór
Kiedy cztery wejścia mają przewagę
Rozgałęzienie na trzy odbiory z jednego zasilania da się zrobić dwiema złączkami trójwejściowymi spiętymi krótkim mostkiem — ale to dwa dodatkowe połączenia i dwa razy więcej miejsca zajęte w puszce. Jedna złączka czterowejściowa robi to samo w jednym punkcie i jest tańsza w robociźnie.
Warunek pozostaje ten sam co w całej serii: każda żyła musi być jednodrutowa i odizolowana na 11 mm. Przewód giętki obsługuje złączka z dźwignią 221-415.
Kontrola
Przed wciśnięciem
- Długość odizolowania
- 11 mm
- Rodzaj żyły
- jednodrutowa (sztywna)
- Przekrój
- 0,5–2,5 mm²
- Liczba wejść
- 4
Wariant
Sąsiednie rozmiary
Mniejsze warianty: 2 wejścia i 3 wejścia. Większe: 5 wejść oraz 8 wejść jako szyna zbiorcza N lub PE.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 2273 (Push Wire, obudowa przezroczysta, pokrywa czerwona)
- Rodzaj przewodu
- jednodrutowy 0,5–2,5 mm²
- Liczba wejść
- 4
- Długość odizolowania
- 11 mm
- Maksymalna temperatura otoczenia
- 60 °C (T60)
- Zgodność
- IEC 60998-2-2
- Kod producenta
- 2273-204
- EAN
- 4050821027867
Do pobrania
Dokumentacja producenta
Karta produktu producenta zawiera rysunek wymiarowy i pełny wykaz dopuszczonych przekrojów.
