Opis

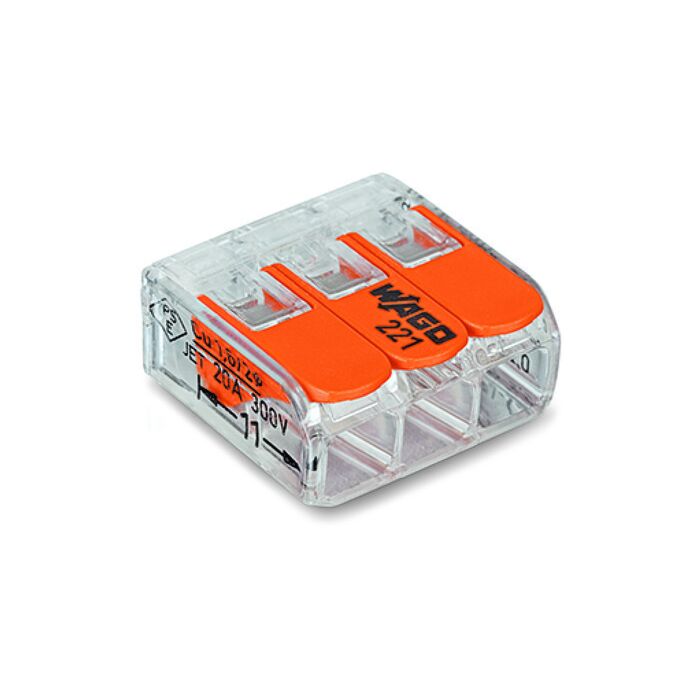

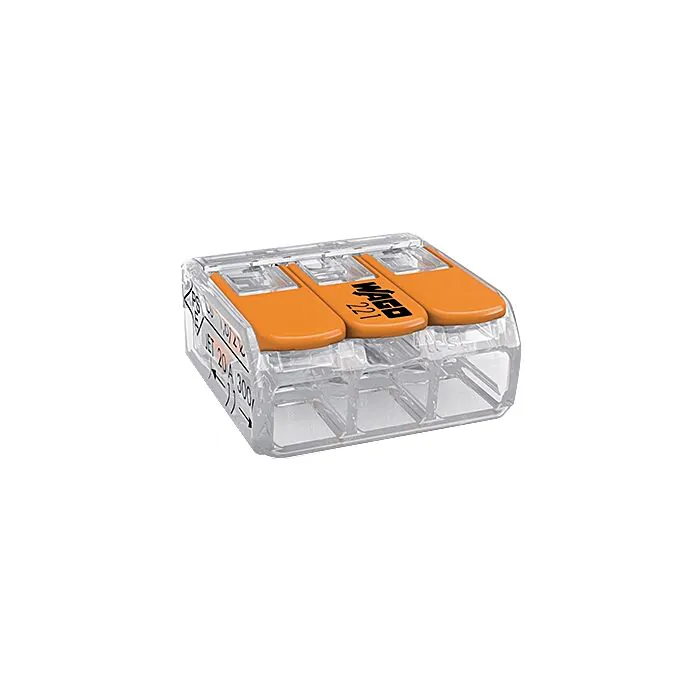

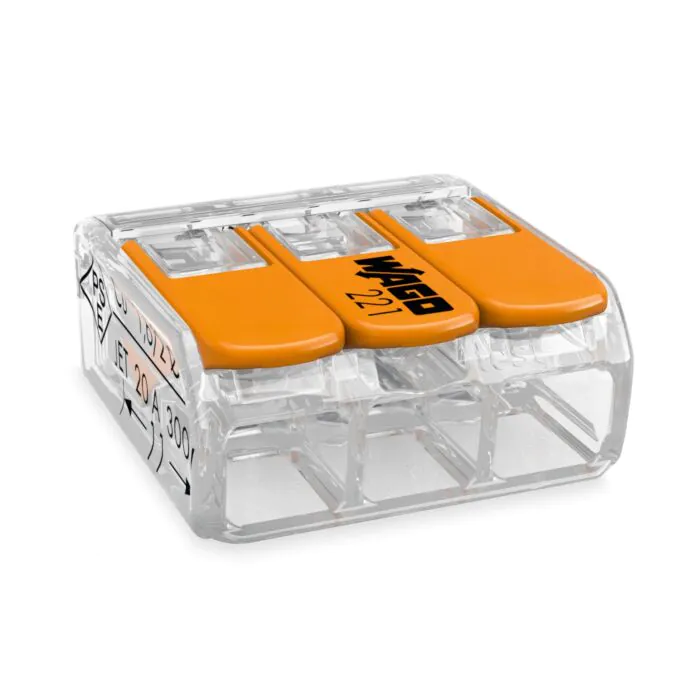

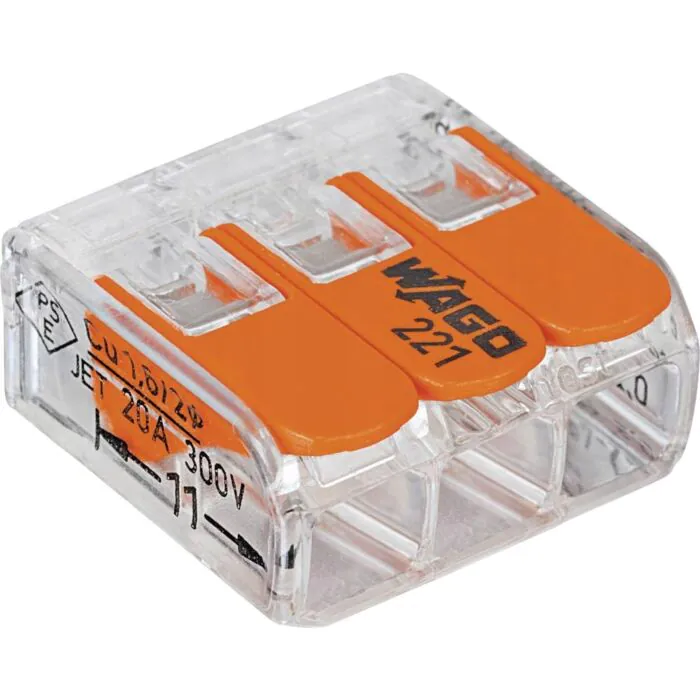

Złączka instalacyjna szybkozłączka z dźwignią potrójna 3x0,8-4mm2 drut/linka WAGO 221-413
Złączka instalacyjna z dźwigniami, 3 przewody, maks. 4 mm².
3 przewody • maks. 4 mm² • 32 A • 450 V
Kod producenta: 221-413 | EAN: 5904422719869
WAGO 221-413 obsługuje trzy żyły dowolnego rodzaju do 4 mm² — układ, w którym jeden przewód wchodzi, a dwa wychodzą, czyli standardową sytuację w puszce rozgałęźnej. W odróżnieniu od złączek wciskanych przyjmuje także linkę giętką, więc tym samym elementem spina się instalację sztywną z przewodem oprawy.
Dźwignia zamiast wcisku
Połączenie rozłączalne wielokrotnie — bez wymiany złączki przy przeróbce.
Każdy rodzaj żyły
Drut, przewód wielodrutowy i linka giętka bez tulejki.
32 A przy 450 V
Prąd znamionowy pojedynczego zacisku.
Do 85 °C
Klasa T85 — dopuszczona do wnętrza opraw oświetleniowych.
Zastosowanie
Rozgałęzienie z przewodem giętkim
Trzy wejścia to najczęstszy układ w puszce: zasilanie wchodzi, dwa odejścia wychodzą. Wersja z dźwigniami rozwiązuje przy tym sytuację, w której jedno z odejść jest przewodem giętkim — sznurem oprawy albo przewodem urządzenia. Wciskana złączka 2273 takiego przewodu nie utrzyma.
Rozłączalność ma tu drugie zastosowanie: przy szukaniu przerwy w obwodzie można podnieść dźwignię, odłączyć jedną gałąź, zmierzyć i wpiąć z powrotem — bez wycinania i wymiany elementu.
Zakres
Co przyjmuje zacisk
- Żyła sztywna
- 0,2–4 mm²
- Linka giętka
- 0,5–2,5 mm²
- Maks. przekrój
- 4 mm²
- Temperatura otoczenia
- do 85 °C (T85)
Wariant
Sąsiednie rozmiary
2 wejścia przy zwykłym przedłużeniu, 5 wejść przy rozbudowanym węźle. Przy żyłach grubszych niż 4 mm² właściwa jest wersja 221-613 na 6 mm².
Jeżeli wszystkie łączone żyły są sztywne, tańszym rozwiązaniem pozostaje wciskana złączka 2273-203.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 221 (obudowa przezroczysta, dźwignie pomarańczowe)
- Liczba wejść
- 3
- Długość odizolowania
- 11 mm
- Rozłączalność
- wielokrotna, przez podniesienie dźwigni
- Maksymalna temperatura otoczenia
- 85 °C (T85)
- Zgodność
- IEC 60998-2-2
- Kod producenta
- 221-413
- EAN
- 5904422719869
Do pobrania
Dokumentacja producenta
Karta produktu producenta zawiera rysunek wymiarowy i tabelę dopuszczonych przekrojów dla każdego rodzaju żyły.
