Opis

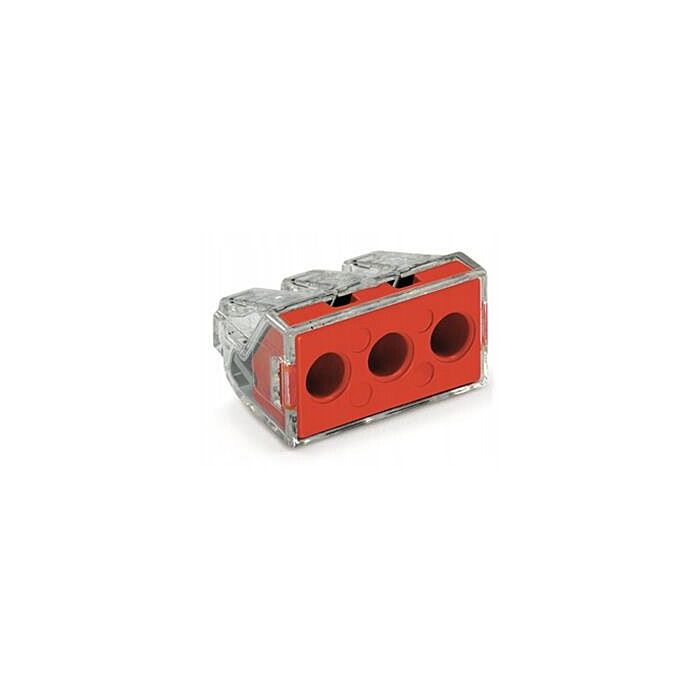

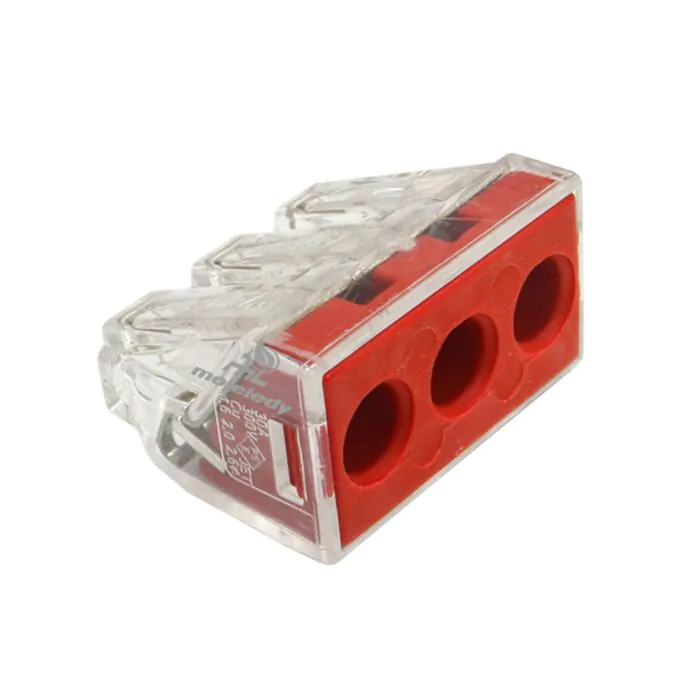

Złączka instalacyjna do puszek szybkozłączka potrójna drut 3x6mm2 czerwona WAGO 773-173
Złączka puszkowa wciskana, 3 przewody, do 6 mm².
3 przewody • 2,5–6 mm² • 41 A • 400 V
Kod producenta: 773-173 | EAN: 4044918176408
WAGO 773-173 obsługuje przekroje, przy których zwykłe złączki instalacyjne się kończą: 2,5–6 mm² przy prądzie znamionowym 41 A. To rozmiar do przewodu zasilającego — wewnętrznej linii zasilającej, obwodu kuchennego, zasilania rozdzielnicy podlicznikowej — łączonego w puszce.
41 A przy 400 V
Obciążalność odpowiadająca przewodom 4 i 6 mm².
Jedno- i wielodrutowe
Przyjmuje żyłę sztywną oraz przewód wielodrutowy 2,5–6 mm².
Trzy wejścia
Układ pod rozgałęzienie: zasilanie wchodzi, dwa odejścia wychodzą.
Do 60 °C
Klasa temperaturowa T60 — puszki i przestrzenie instalacyjne.
Dobór
Gruby przewód w puszce
Skręcanie żył 6 mm² i izolowanie taśmą jest w praktyce najsłabszym punktem instalacji — miedź o dużym przekroju pełznie, a docisk z czasem maleje. Zacisk sprężynowy utrzymuje siłę docisku niezależnie od tego zjawiska i od cykli grzania.
Przy takim przekroju warto sprawdzić objętość puszki: trzy żyły 6 mm² z zapasem i złączka tej wielkości potrzebują miejsca, którego standardowa puszka podtynkowa 60 mm często nie ma.
Zakres
Co przyjmuje zacisk
- Rodzaj żyły
- jednodrutowa i wielodrutowa
- Przekrój
- 2,5–6 mm²
- Liczba wejść
- 3
- Temperatura otoczenia
- do 60 °C
Wariant
Alternatywy dla tego przekroju
Rozłączalnym odpowiednikiem na 6 mm² jest złączka z dźwigniami 221-613 — droższa, ale otwierana wielokrotnie i przyjmująca również linkę giętką.
Przy cieńszych żyłach, do 2,5 mm², wystarcza wciskana złączka 2273-203.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 773 (złączki puszkowe, obudowa przezroczysta, pokrywa czerwona)
- Rodzaj przewodu
- jednodrutowy i wielodrutowy 2,5–6 mm²
- Liczba wejść
- 3
- Maksymalna temperatura otoczenia
- 60 °C
- Zgodność
- IEC 60998-2-2
- Kod producenta
- 773-173
- EAN
- 4044918176408
Do pobrania
Dokumentacja producenta
Karta produktu producenta zawiera rysunek wymiarowy i wykaz dopuszczonych przekrojów.
