Opis
Złączka instalacyjna szybkozłączka z dźwignią potrójna 3x0,8-6mm2 drut/linka WAGO 221-613
Złączka instalacyjna z dźwigniami, 3 przewody, maks. 6 mm².
3 przewody • maks. 6 mm² • 41 A • 450 V
Kod producenta: 221-613 | EAN: 4055143715416
WAGO 221-613 łączy trzy żyły do 6 mm² przy prądzie znamionowym 41 A. To rozmiar do rozgałęzienia obwodu o dużym przekroju — zasilania rozdzielnicy podlicznikowej, obwodu kuchennego albo przewodu głównego, z którego odchodzi odejście.
41 A przy 450 V
Obciążalność pojedynczego zacisku.
Do 6 mm²
Żyła sztywna 0,5–6 mm², linka giętka 0,5–4 mm².
Trzy dźwignie
Każda żyła wpinana i wypinana osobno.
Do 85 °C
Klasa T85.
Zastosowanie
Rozgałęzienie na grubym przewodzie
Rozgałęzienie obwodu 6 mm² wykonane przez skręcenie żył i izolowanie taśmą jest tym miejscem, które najczęściej znajduje się potem termowizją. Zacisk sprężynowy utrzymuje docisk niezależnie od pełzania miedzi i zmian temperatury, a dźwignia pozwala rozłączyć węzeł bez naruszania izolacji przewodu.
Przy grubym przewodzie warto sprawdzić miejsce w puszce — złączka 6 mm² zajmuje wyraźnie więcej niż odpowiednik na 4 mm².
Zakres
Co przyjmuje zacisk
- Żyła sztywna
- 0,5–6 mm²
- Linka giętka
- 0,5–4 mm²
- Maks. przekrój
- 6 mm²
- Temperatura otoczenia
- do 85 °C (T85)
Wariant
Sąsiednie rozmiary
Wersja dwuwejściowa tego rozmiaru to 221-612. Dla żył do 4 mm² właściwe są 221-413 (3 wejścia) i 221-415 (5 wejść).
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 221 (obudowa przezroczysta, dźwignie pomarańczowe)
- Liczba wejść
- 3
- Długość odizolowania
- 13 mm
- Rozłączalność
- wielokrotna, każde wejście osobno
- Maksymalna temperatura otoczenia
- 85 °C (T85)
- Zgodność
- IEC 60998-2-2
- Kod producenta
- 221-613
- EAN
- 4055143715416
Do pobrania
Dokumentacja producenta

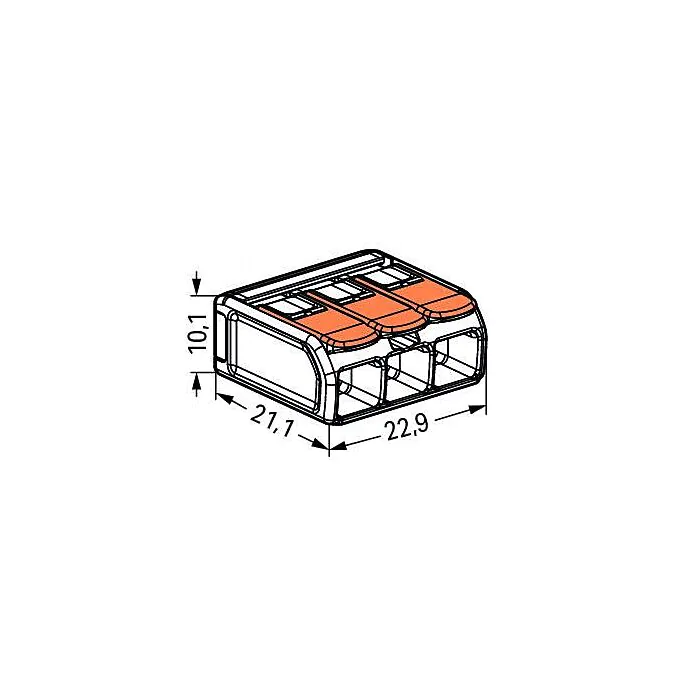

Karta produktu producenta zawiera rysunek wymiarowy i tabelę dopuszczonych przekrojów.
