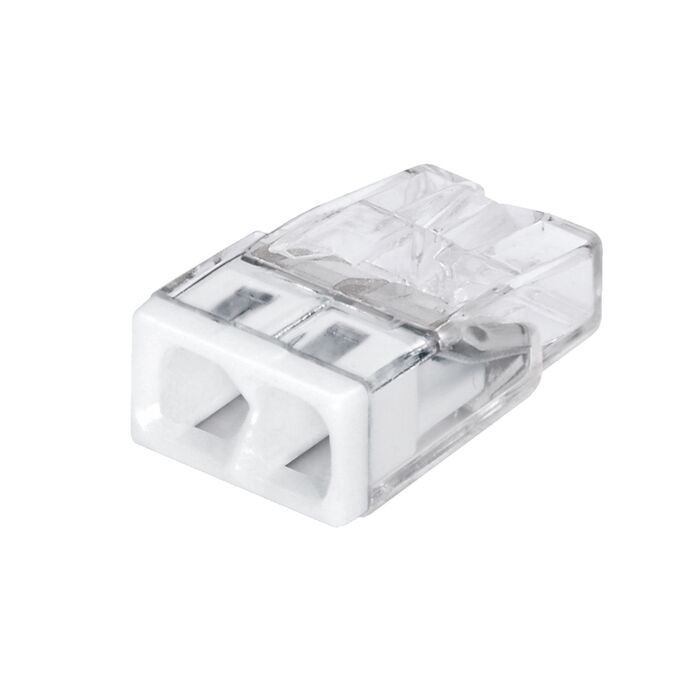

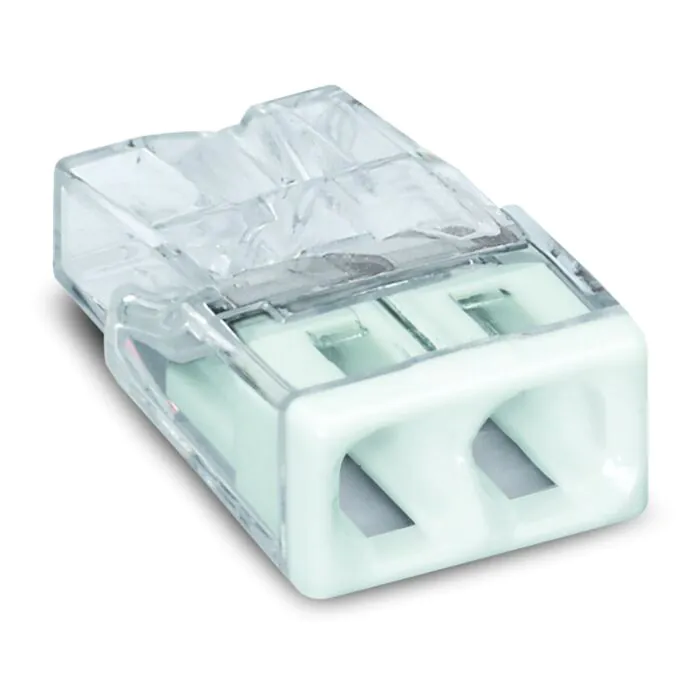

Złączka instalacyjna szybkozłączka podwójna drut 2x0,5-2,5mm2 biała WAGO 2273-202
Złączka instalacyjna do przewodów jednodrutowych, 2 wejścia.
2 przewody • 0,5–2,5 mm² • 24 A • 450 V
Kod producenta: 2273-202 | EAN: 4050821027843
WAGO 2273-202 łączy dwa przewody jednodrutowe o przekroju od 0,5 do 2,5 mm² — bez narzędzi, bez skręcania, bez śrub. Żyłę wystarczy odizolować na 11 mm i wcisnąć do oporu; sprężyna dociska ją sama i utrzymuje docisk niezależnie od tego, jak mocno się wepchnęło. Dwuwejściowa wersja jest tą, po którą sięga się przy naprawie: przedłużenie ukręconej żyły, wpięcie nowego odcinka, doprowadzenie zasilania do pojedynczej oprawy.
Tylko drut
Seria 2273 jest przewidziana wyłącznie do żył jednodrutowych. Linka giętka nie utrzyma się w sprężynie — do niej służy seria 221.
24 A przy 450 V
Parametry znamionowe pokrywają obwody gniazd i oświetlenia w instalacji domowej.
Płaska obudowa
Wymiary złączki pozwalają zmieścić połączenie w puszce podtynkowej razem z zapasem przewodu.
Do 60 °C
Klasa temperaturowa T60 — złączka jest przewidziana do puszek i opraw, nie do wnętrza rozdzielnicy grzejącej się powyżej tej wartości.
Dobór
Drut czy linka — to rozstrzyga o zakupie
Najczęstszy błąd przy złączkach 2273 to wepchnięcie linki giętkiej. Sprężyna push-in trzyma żyłę sztywną; wielodrutowa rozwarstwi się przy wciskaniu, a połączenie po kilku miesiącach zacznie się grzać. Jeżeli po którejkolwiek stronie jest przewód giętki — na przykład sznur oprawy — właściwym wyborem jest złączka z dźwignią 221-412, która przyjmuje każdy rodzaj żyły.
Przekrój 0,5–2,5 mm² obejmuje typowe przewody instalacyjne YDYp 1,5 i 2,5 mm². Grubsze żyły 4 i 6 mm² wymagają serii 221-612 albo złączki puszkowej 773-173.
Kontrola
Przed wciśnięciem
- Długość odizolowania
- 11 mm
- Rodzaj żyły
- jednodrutowa (sztywna)
- Przekrój
- 0,5–2,5 mm²
- Liczba wejść
- 2
Wariant
Ile wejść wybrać
Cała rodzina 2273 różni się wyłącznie liczbą wejść, a kolor pokrywy jest jej oznaczeniem — po nim rozpoznaje się złączkę w puszce bez liczenia otworów. Wersja 2-wejściowa ma pokrywę białą i służy do połączenia dwóch żył: przedłużenia albo doprowadzenia.
Do rozgałęzienia obwodu potrzeba więcej wejść: 3 wejścia (pomarańczowa), 4 (czerwona), 5 (żółta) albo 8 (jasnoszara) — ta ostatnia sprawdza się jako zbiorcza szyna N lub PE w puszce rozgałęźnej.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 2273 (Push Wire, obudowa przezroczysta, pokrywa biała)
- Rodzaj przewodu
- jednodrutowy 0,5–2,5 mm²
- Liczba wejść
- 2
- Długość odizolowania
- 11 mm
- Maksymalna temperatura otoczenia
- 60 °C (T60)
- Zgodność
- IEC 60998-2-2
- Kod producenta
- 2273-202
- EAN
- 4050821027843
Do pobrania
Dokumentacja producenta
Karta produktu na stronie producenta zawiera rysunek wymiarowy, wykaz dopuszczonych przekrojów i pełne dane certyfikacyjne.
