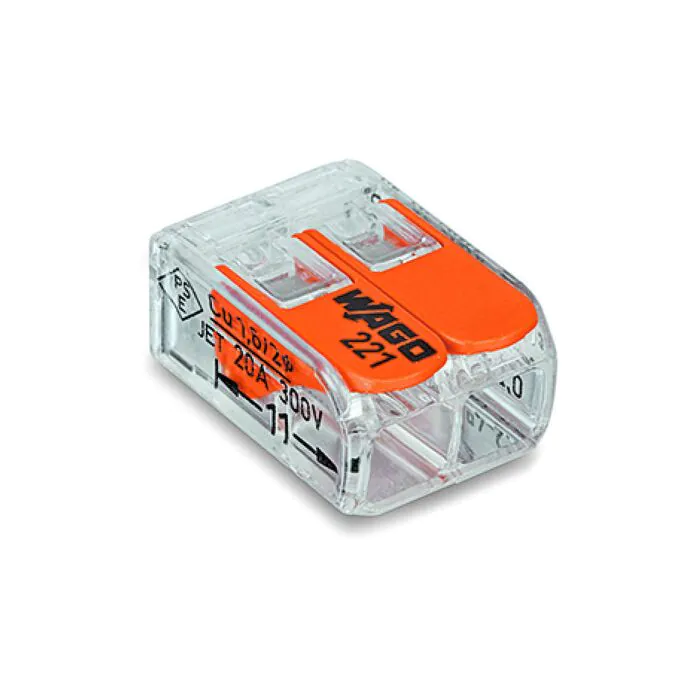

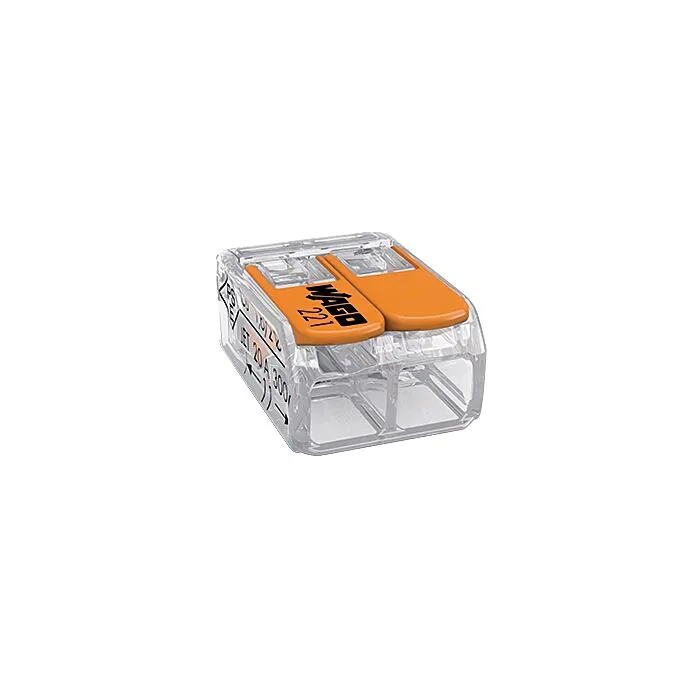

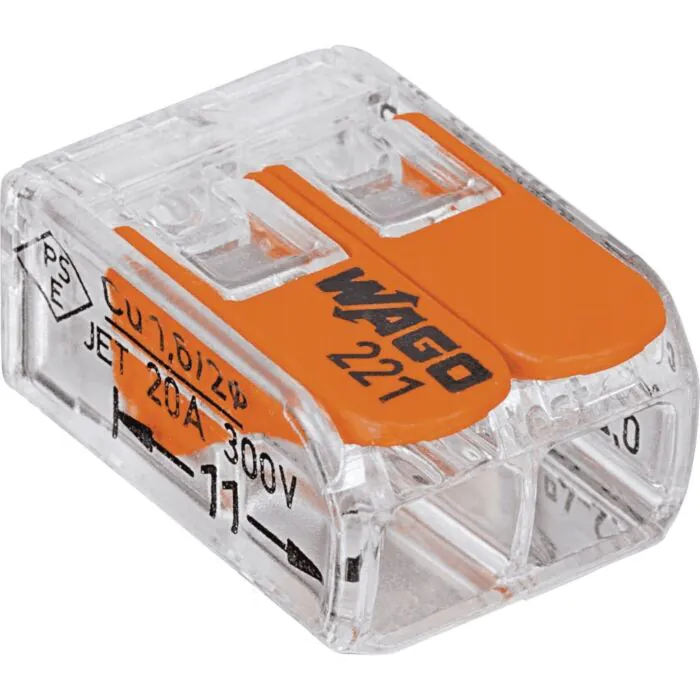

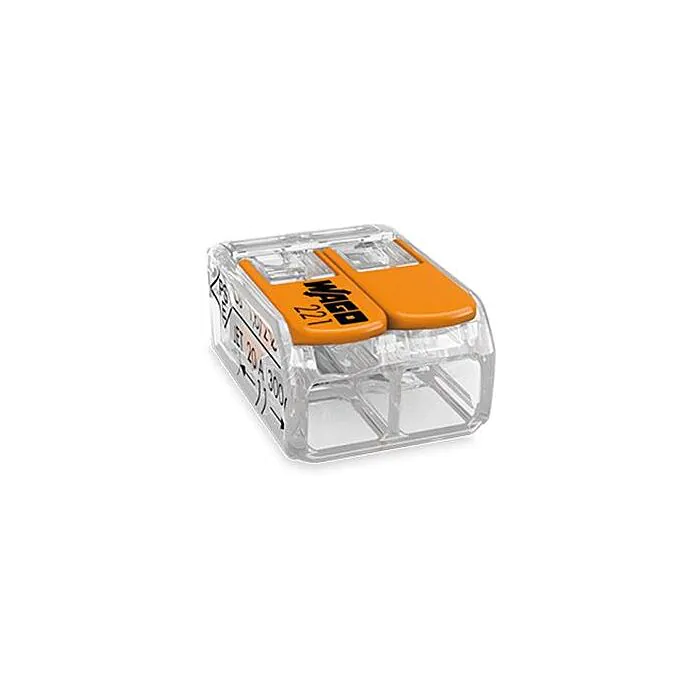

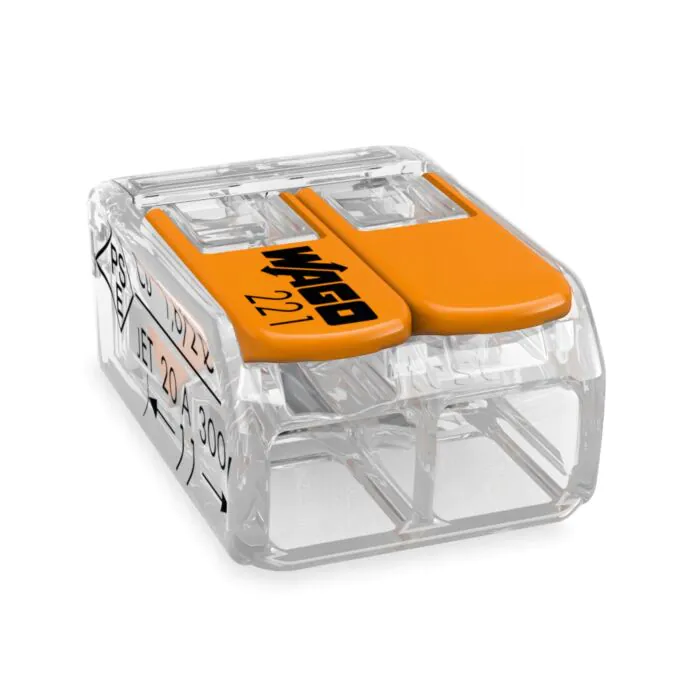

Złączka instalacyjna szybkozłączka z dźwignią podwójna 2x0,8-4mm2 drut/linka WAGO 221-412
Złączka instalacyjna z dźwigniami, 2 przewody, maks. 4 mm².
2 przewody • maks. 4 mm² • 32 A • 450 V
Kod producenta: 221-412 | EAN: 5904422719845
WAGO 221-412 łączy dwie żyły dowolnego rodzaju — sztywną, wielodrutową i giętką linkę — do przekroju 4 mm². Dźwignię podnosi się palcem, wsuwa odizolowaną na 11 mm żyłę i opuszcza; połączenie da się w każdej chwili rozłączyć i wykonać ponownie, czego złączki wciskane serii 2273 nie pozwalają zrobić bez ich zniszczenia.
Dźwignia zamiast wcisku
Połączenie rozłączalne wielokrotnie — przy pomiarach, przeróbkach i szukaniu usterki nie trzeba wymieniać złączki.
Każdy rodzaj żyły
Drut, przewód wielodrutowy i linka giętka w tej samej złączce. Linka nie wymaga tulejki.
32 A przy 450 V
Wyższy prąd znamionowy niż w serii wciskanej 2273 — 32 A wobec 24 A.
Do 85 °C
Klasa T85 dopuszcza pracę w oprawach oświetleniowych, gdzie temperatura przekracza granicę 60 °C serii 2273.
Dobór
Dlaczego dźwignia, a nie wcisk
Różnica między serią 221 a wciskaną 2273 nie sprowadza się do wygody. Sprężyna push-in trzyma pewnie tylko żyłę sztywną — linka giętka rozwarstwia się przy wciskaniu i połączenie z czasem zaczyna się grzać. Dźwignia dociska żyłę mechanicznie, więc rodzaj przewodu przestaje mieć znaczenie: sznur oprawy, przewód urządzenia i sztywny YDYp trzymają się tak samo.
Druga różnica to rozłączalność. Złączkę 221 można otworzyć i użyć ponownie — przy pomiarach, przeróbce obwodu albo szukaniu przerwy oszczędza to wymiany. Trzecia to temperatura: 85 °C zamiast 60 °C, co przesądza o zastosowaniu w oprawach.
Zakres
Co przyjmuje zacisk
- Żyła sztywna
- 0,2–4 mm²
- Linka giętka
- 0,5–2,5 mm²
- Maks. przekrój
- 4 mm²
- Temperatura otoczenia
- do 85 °C (T85)
Wariant
Ile wejść i jaki przekrój
W przekroju do 4 mm² rodzina obejmuje 3 wejścia i 5 wejść; przy grubszych żyłach do 6 mm² właściwe są 221-612 i 221-613.
Do połączenia przelotowego dwóch żył w jednej linii, bez zbierania ich obok siebie, przewidziana jest wersja 221-2411.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 221 (obudowa przezroczysta, dźwignie pomarańczowe)
- Liczba wejść
- 2
- Długość odizolowania
- 11 mm
- Rozłączalność
- wielokrotna, przez podniesienie dźwigni
- Maksymalna temperatura otoczenia
- 85 °C (T85)
- Zgodność
- IEC 60998-2-2
- Kod producenta
- 221-412
- EAN
- 5904422719845
Do pobrania
Dokumentacja producenta
Karta produktu producenta zawiera rysunek wymiarowy, tabelę dopuszczonych przekrojów dla każdego rodzaju żyły i dane certyfikacyjne.
