Rozłączniki i podstawy bezpiecznikowe – bezpieczne rozłączanie, selektywna ochrona i szybka wymiana wkładek

Rozłączniki bezpiecznikowe i podstawy bezpiecznikowe to aparaty, które łączą mechaniczne odłączanie obwodu z ochroną topikową. Wkładka topikowa przerywa obwód przy zwarciu lub przeciążeniu, a dźwignia rozłącznika pozwala bezpiecznie rozsunąć styki i odłączyć zasilanie podczas prac serwisowych. Dzięki temu zyskujesz wysoką zdolność wyłączania, prostą diagnostykę (widoczna przepalona wkładka) oraz szybką wymianę elementu zabezpieczającego – bez demontażu całego urządzenia. Takie rozwiązania sprawdzają się w domowych rozdzielnicach, obiektach komercyjnych i przemyśle, a także w instalacjach DC (np. fotowoltaicznych), o ile podstawa ma odpowiednie parametry do prądu stałego.

W praktyce stosuje się dwa główne typy aparatów:

• Rozłącznik bezpiecznikowy – odłącznik z miejscem na wkładki (NH, D0, cylindryczne).
• Podstawa bezpiecznikowa (gniazdo) – uchwyt wkładki z zaciskami, montowany samodzielnie lub w rozłączniku.

Jak działają rozłączniki i podstawy bezpiecznikowe?

Rozłącznik bezpiecznikowy to aparat z dźwignią, który mechanicznie przerywa tory prądowe i jednocześnie mieści wkładkę topikową. W normalnej pracy prąd płynie przez wkładkę; przy zwarciu lub przeciążeniu element topikowy topi się i natychmiast odcina zasilanie, ograniczając energię zwarcia. Dźwignia pozwala bezpiecznie rozłączyć obwód nawet pod obciążeniem.

Podstawa bezpiecznikowa to gniazdo z zaciskami, do którego wkłada się wkładkę topikową; może pracować samodzielnie lub jako część rozłącznika. Jej zadaniem jest pewne prowadzenie prądu i szybka, bezpieczna wymiana wkładki po zadziałaniu. Dobiera się ją do formatu wkładki i aplikacji: kompaktowe D0 (D01/D02) do rozdzielnic budynkowych (np. podstawa bezpiecznikowa D02), cylindryczne do automatyki (np. podstawa 10x38) oraz NH do większych prądów (np. podstawa NH00). Wersje na szynę DIN ułatwiają montaż w modułowych rozdzielnicach.

Dzięki czytelnym oznaczeniom, np. In 63 A / 100 A / 160 A, D02 / 10x38 / NH00, łatwo dopasować element do obciążenia i zapewnić selektywną ochronę w całym torze zasilania.

Systemy wkładek i kompatybilne podstawy / rozłączniki

Aby aparat działał poprawnie, wkładka i podstawa muszą do siebie pasować mechanicznie i elektrycznie – pod względem wymiaru, napięcia, rodzaju prądu i zdolności wyłączania.

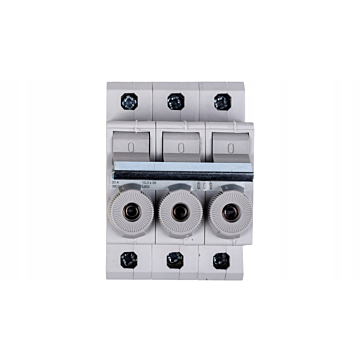

System D0 (D01, D02, D03)

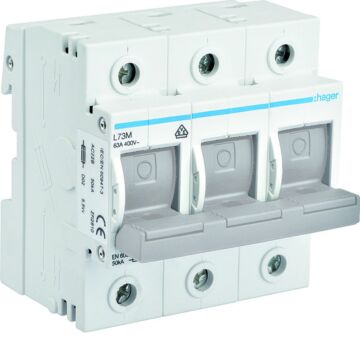

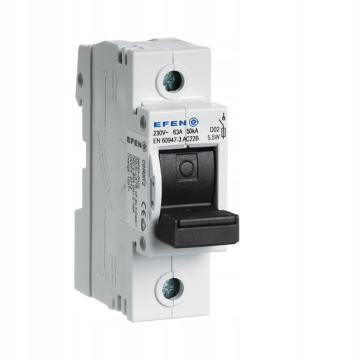

Kompaktowe wkładki przeznaczone do zastosowań budynkowych. Wybierając np. rozłącznik bezpiecznikowy D02 lub podstawę D02, oszczędzasz miejsce w rozdzielnicy i zachowujesz szeroki zakres prądów.

System cylindryczny (CH)

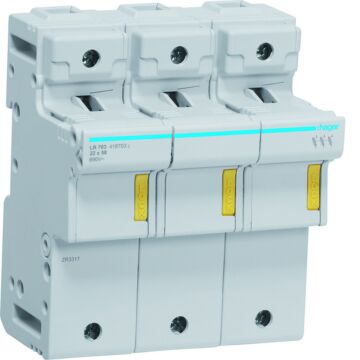

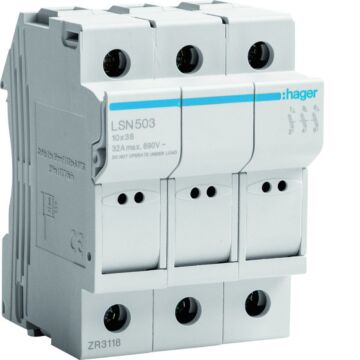

Obejmuje wiele wymiarów: 5x20, 6,3x32, 8,5x31,5, 10x38, 14x51, 22x58. W automatyce i PV szczególnie popularny jest rozmiar 10x38. Przy większych prądach i wymaganiach dotyczących zdolności wyłączania stosuje się 14x51 lub 22x58. Dla układów PV lub magazynów energii wybieraj podstawy DC z parametrami 800–1000 V DC.

System NH (nożowy)

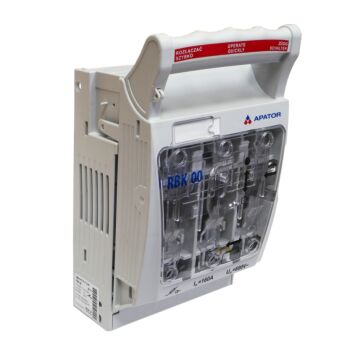

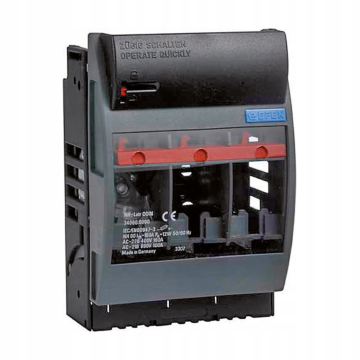

Dla dużych prądów – najczęściej spotykane wkładki NH00, współpracujące z rozłącznikami RBK 00. To rozwiązanie stosowane w polach odpływowych i głównych liniach zasilających.

Kluczowe parametry doboru

Dobór rozłącznika lub podstawy bezpiecznikowej powinien wynikać z realnych warunków pracy obwodu. Poniżej znajdziesz najważniejsze kryteria, które warto przeanalizować przed zakupem.

Prąd znamionowy (In)

Typowe zakresy to 25 A, 63 A, 80 A, 100 A, 125 A, 160 A, 250 A, 400 A, 630 A. Dobierz In do obciążenia, przekroju przewodów i selektywności z innymi zabezpieczeniami.

Napięcie znamionowe i rodzaj prądu (Un, AC/DC)

Dla AC typowo 230/400 V, dla DC – aparaty z parametrami Un DC. Nie używaj wersji AC w obwodach DC – mają inny mechanizm gaszenia łuku.

Liczba biegunów i liczba faz

Dostępne wersje 1P, 2P, 3P, 4P. W obwodach trójfazowych rozłączaj wszystkie fazy; często zaleca się także rozłączanie przewodu neutralnego (N).

Liczba modułów i sposób montażu

W aparatach na szynę DIN (D0, cylindryczne) istotna jest szerokość obudowy. Dla dużych prądów (NH00/RBK) częściej stosuje się montaż kasetowy lub listwowy.

Stopień ochrony IP i materiały

Stopień ochrony IP wynika z obudowy, ale same aparaty powinny być dopasowane do środowiska. W wymagających warunkach warto wybierać podstawy porcelanowe lub z tworzyw termoutwardzalnych.

Kompletując rozdzielnicę, sprawdź rozłączniki i podstawy bezpiecznikowe w Citrono.pl. W ofercie znajdziesz marki Apator, Efen, ETI, Hager, Incobex, Legrand, Noark, Schelinger.

FAQ – krótkie odpowiedzi na pytania

Dobieraj format wkładki (D0, 10x38, 14x51, 22x58, NH00), In/Un (AC/DC), liczbę biegunów, moduły i IP do warunków pracy. To gwarancja bezpieczeństwa, selektywności i łatwego serwisu.
