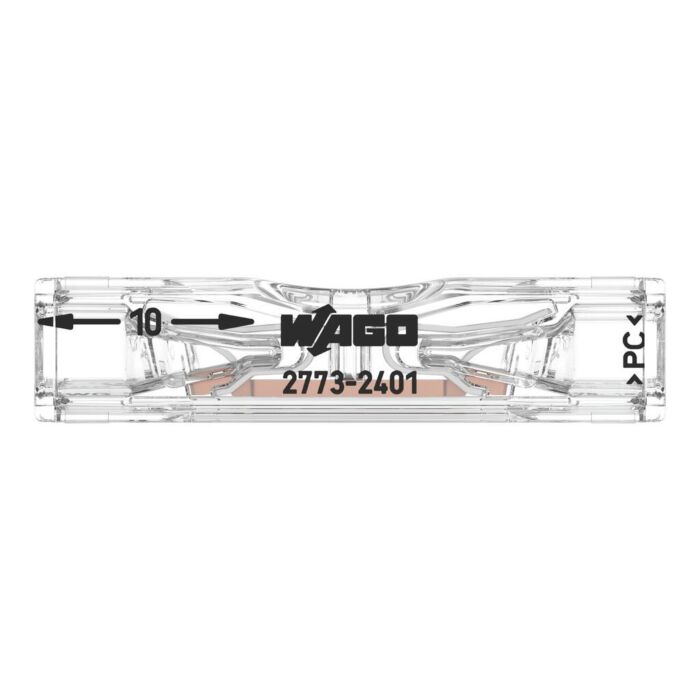

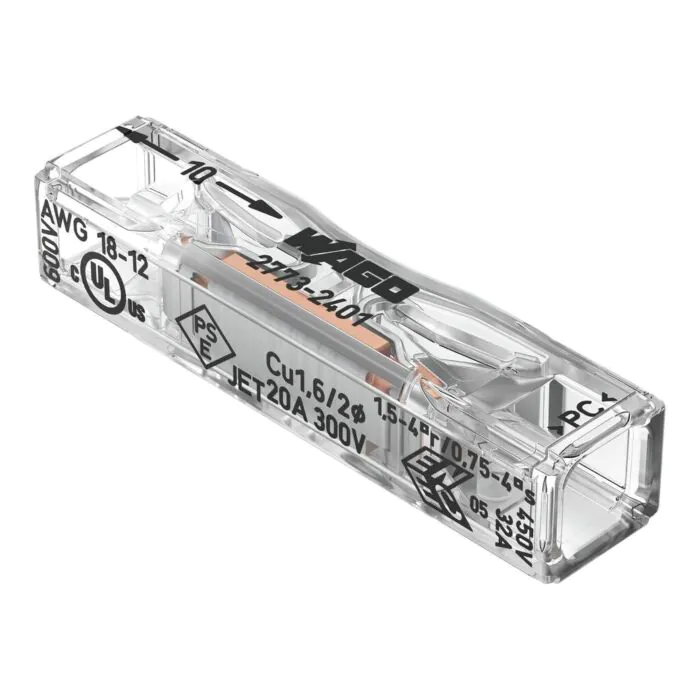

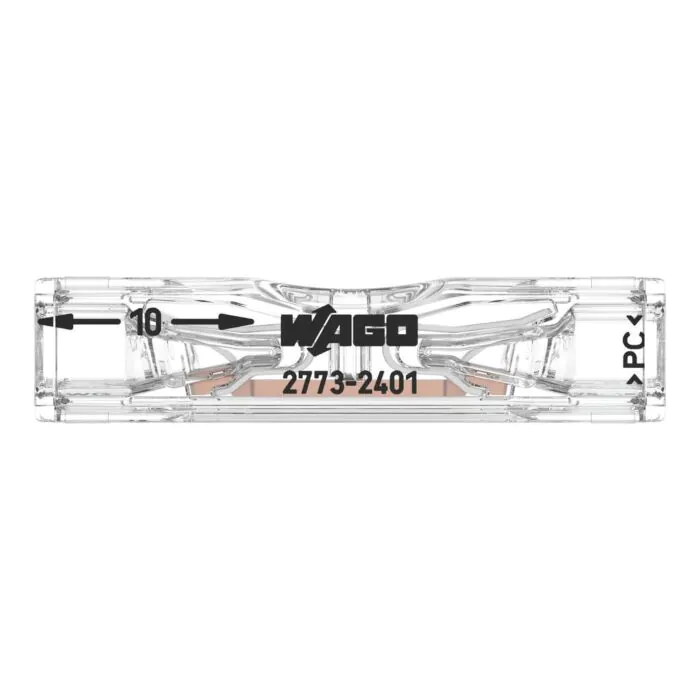

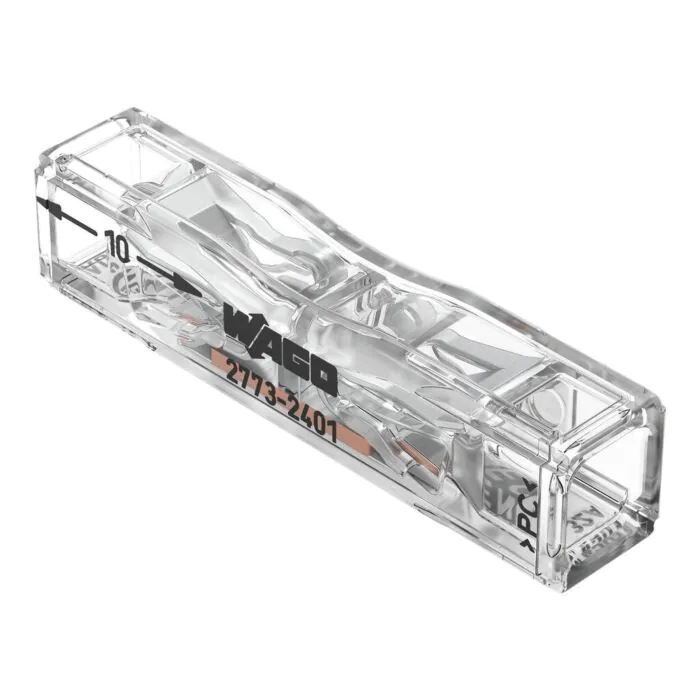

Złączka instalacyjna przelotowa szybkozłączka podwójna 2x0,75-4mm2 drut/linka WAGO 2773-2401
Złączka przelotowa wciskana, 2 przewody w jednej osi, maks. 4 mm².
połączenie przelotowe • 0,75–4 mm² • 32 A • 450 V
Kod producenta: 2773-2401 | EAN: 4066966321630
WAGO 2773-2401 przedłuża przewód w jednej osi, bez dźwigni — żyłę odizolowaną na 11 mm wciska się z jednej i z drugiej strony. Przyjmuje przewody jednodrutowe i wielodrutowe o przekroju 0,75–4 mm², a płaska, przezroczysta obudowa mieści się w rurce instalacyjnej i w profilu oprawy liniowej.
Przelotowo, bez zgrubienia
Żyły wchodzą z przeciwnych stron — połączenie nie zmienia kierunku przewodu.
32 A przy 450 V
Parametry znamionowe pojedynczego zacisku.
0,75–4 mm²
Przewód jednodrutowy i wielodrutowy. Linka giętka wymaga wersji z dźwigniami.
Do 85 °C
Klasa T85 — dopuszczona do wnętrza opraw oświetleniowych.
Dobór
Wcisk czy dźwignia
Wersja wciskana jest tańsza i mniejsza, ale połączenia nie rozłącza się bez zniszczenia złączki i nie przyjmuje linki giętkiej. Jeżeli przewód ma być kiedykolwiek rozpięty — przy pomiarze, przeróbce, wymianie oprawy — właściwym wyborem jest wersja z dźwigniami 221-2411.
Klasa temperaturowa T85 jest tu istotna: pozwala umieścić złączkę wewnątrz oprawy oświetleniowej, gdzie granica 60 °C typowa dla serii 2273 bywa przekraczana.
Zakres
Co przyjmuje zacisk
- Rodzaj żyły
- jednodrutowa i wielodrutowa
- Przekrój
- 0,75–4 mm²
- Długość odizolowania
- 11 mm
- Temperatura otoczenia
- do 85 °C (T85)
Wariant
Pokrewne rozwiązania
Rozłączalna wersja przelotowa: 221-2411. Klasyczna złączka dwuwejściowa na przewody sztywne: 2273-202.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 2773 Inline (obudowa i pokrywa przezroczyste)
- Układ
- przelotowy, 2 wejścia w jednej osi
- Rodzaj przewodu
- jednodrutowy i wielodrutowy 0,75–4 mm²
- Długość odizolowania
- 11 mm
- Maksymalna temperatura otoczenia
- 85 °C (T85)
- Zgodność
- IEC 60998-2-2
- Kod producenta
- 2773-2401
- EAN
- 4066966321630
Do pobrania
Dokumentacja producenta
Karta produktu producenta zawiera rysunek wymiarowy i wykaz dopuszczonych przekrojów.
