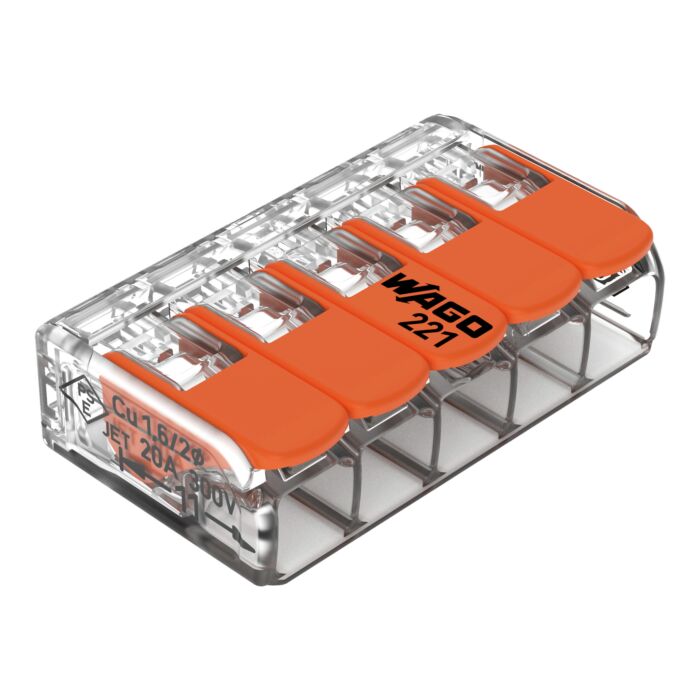

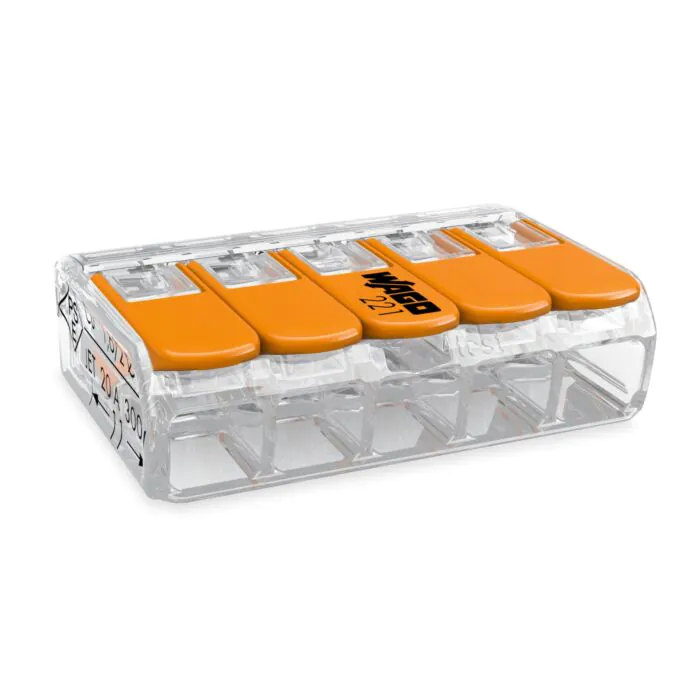

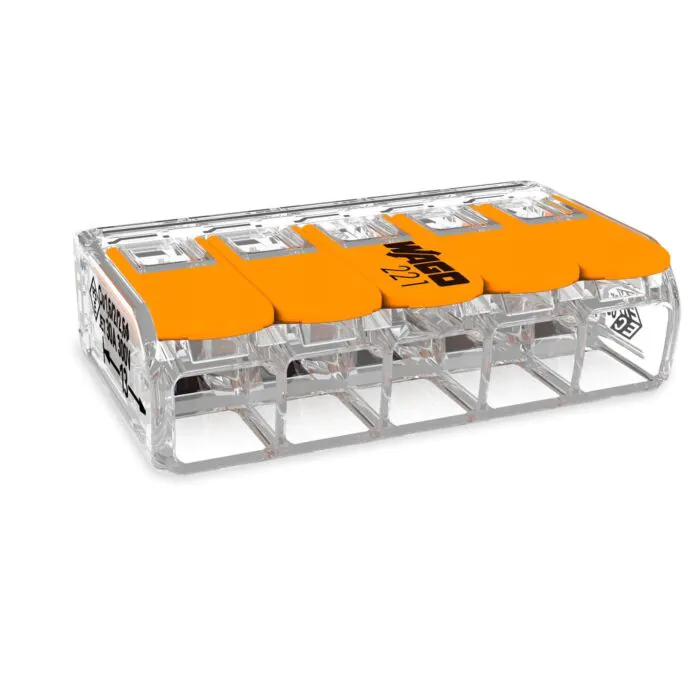

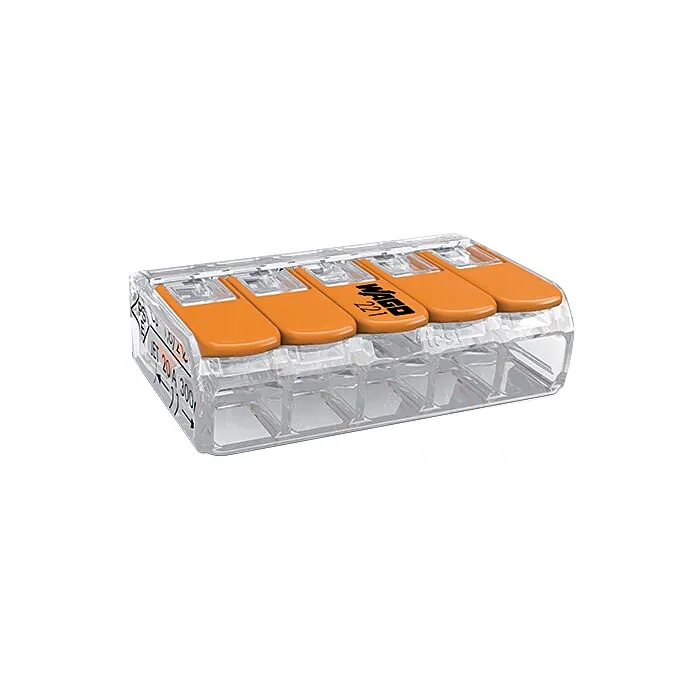

Złączka instalacyjna szybkozłączka z dźwignią 5-krotna 5x0,8-4mm2 drut/linka WAGO 221-415
Złączka instalacyjna z dźwigniami, 5 przewodów, maks. 4 mm².
5 przewodów • maks. 4 mm² • 32 A • 450 V
Kod producenta: 221-415 | EAN: 4055143234658
WAGO 221-415 zbiera pięć żył dowolnego rodzaju do 4 mm² w jednym punkcie. To rozmiar pod węzeł, a nie pod pojedyncze rozgałęzienie: przewód neutralny lub ochronny schodzący z kilku obwodów, rozdzielacz zasilania w puszce zbiorczej, punkt wspólny kilku opraw.
Pięć niezależnych dźwigni
Każdą żyłę wpina się i wypina osobno, bez ruszania pozostałych czterech.
Każdy rodzaj żyły
Drut, przewód wielodrutowy i linka giętka w jednej złączce.
32 A przy 450 V
Wartość dotyczy pojedynczego zacisku — przy węźle zbiorczym liczy się suma prądów.
Do 85 °C
Klasa T85, dopuszczona do wnętrza opraw.
Dobór
Węzeł zbiorczy i bilans prądu
Przy pięciu żyłach warto pamiętać, czego dotyczy prąd znamionowy: 32 A to obciążalność pojedynczego zacisku, nie sumy przechodzącej przez złączkę. Gdy pełni ona rolę węzła neutralnego kilku obwodów, o dopuszczalności decyduje suma prądów obciążenia, a nie parametr jednego wejścia.
Niezależne dźwignie ułatwiają diagnostykę: żeby odłączyć jedną gałąź do pomiaru, nie trzeba rozbierać całego węzła.
Zakres
Co przyjmuje zacisk
- Żyła sztywna
- 0,2–4 mm²
- Linka giętka
- 0,5–2,5 mm²
- Maks. przekrój
- 4 mm²
- Temperatura otoczenia
- do 85 °C (T85)
Wariant
Mniejsze rozmiary rodziny
2 wejścia i 3 wejścia obsługują typowe rozgałęzienia. Do żył 6 mm² przewidziane są 221-612 i 221-613.
Odpowiednikiem wciskanym dla samych żył sztywnych jest złączka 2273-205.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 221 (obudowa przezroczysta, dźwignie pomarańczowe)
- Liczba wejść
- 5
- Długość odizolowania
- 11 mm
- Rozłączalność
- wielokrotna, każde wejście osobno
- Maksymalna temperatura otoczenia
- 85 °C (T85)
- Zgodność
- IEC 60998-2-2
- Kod producenta
- 221-415
- EAN
- 4055143234658
Do pobrania
Dokumentacja producenta
Karta produktu producenta zawiera rysunek wymiarowy i tabelę dopuszczonych przekrojów.
