Wyłączniki nadprądowe – ochrona instalacji przed przeciążeniem i zwarciem

Wyłącznik nadprądowy, nazywany także wyłącznikiem nadmiarowo prądowym lub bezpiecznikiem nadprądowym, to jeden z najważniejszych elementów ochrony w instalacjach elektrycznych. Jego zadaniem jest automatyczne odłączenie obwodu w momencie, gdy natężenie prądu przekroczy dopuszczalną wartość. Dzięki temu zabezpieczenie nadprądowe zapobiega uszkodzeniom przewodów, gniazd i odbiorników oraz chroni przed skutkami zwarć i przegrzania przewodów.

Współczesne wyłączniki instalacyjne nadprądowe (popularnie zwane esy) to nowoczesna alternatywa dla dawnych bezpieczników topikowych. Ich największą zaletą jest możliwość wielokrotnego użycia – po zadziałaniu wystarczy ponownie podnieść dźwignię, by przywrócić zasilanie. Bezpieczniki nadmiarowo prądowe są więc nie tylko skuteczne, ale też wyjątkowo wygodne w eksploatacji.

Jak działa wyłącznik nadprądowy?

Zasada działania wyłącznika nadprądowego opiera się na dwóch mechanizmach: termicznym i elektromagnetycznym. Mechanizm termiczny reaguje na długotrwałe przeciążenie, wykorzystując zjawisko rozszerzania się bimetalu pod wpływem temperatury. Gdy temperatura osiągnie określony poziom – obwód zostaje przerwany. Z kolei mechanizm elektromagnetyczny działa błyskawicznie w przypadku zwarcia, rozłączając obwód niemal natychmiast. W ten sposób czas zadziałania wyłącznika nadprądowego jest dostosowany do charakteru zagrożenia.

Charakterystyki i parametry techniczne

Wybierając wyłączniki nadprądowe, należy zwrócić uwagę na kilka kluczowych parametrów technicznych:

• Charakterystyka wyzwalania – określa, jak szybko wyłącznik reaguje na wzrost prądu. Najczęściej stosowane są charakterystyki B, C i D.
• Prąd znamionowy (In) – wskazuje maksymalny prąd, przy którym wyłącznik może pracować bez zadziałania (np. 6A, 10A, 16A, 20A, 25A, 32A).
• Prąd zwarciowy (Icn) – określa zdolność wyłącznika do odcięcia prądu zwarciowego bez uszkodzenia.
• Liczba biegunów – 1-biegunowe dla instalacji jednofazowych, 3-biegunowe i 4-biegunowe dla trójfazowych.
• Liczba modułów – zwykle 1 moduł = 18 mm szerokości, co pozwala na łatwe dopasowanie do rozdzielnicy.
• Napięcie znamionowe – najczęściej 230/400V AC lub 250V DC (dla obwodów prądu stałego).

Warto pamiętać, że charakterystyka wyzwalania B (np. bezpiecznik B16, wyłącznik B10) jest przeznaczona głównie do obwodów oświetleniowych i gniazdkowych, natomiast charakterystyka C (np. wyłącznik C16, bezpiecznik C25) – do obwodów z urządzeniami o większym prądzie rozruchowym, jak płyty indukcyjne czy silniki.

Rodzaje wyłączników nadprądowych

Na rynku dostępne są różne typy wyłączników nadprądowych:

• Wyłączniki jednofazowe – najczęściej stosowane w domowych instalacjach elektrycznych.
• Wyłączniki trójfazowe – używane w instalacjach przemysłowych lub do zasilania urządzeń o dużej mocy (np. płyta indukcyjna 400V).
• Wyłączniki dwubiegunowe – stosowane tam, gdzie wymagane jest jednoczesne rozłączenie toru fazowego i neutralnego.
• Wyłączniki selektywne – tzw. zabezpieczenia selektywne, które działają z opóźnieniem, aby zapewnić selektywność ochrony w instalacji.
• Wyłączniki prądu stałego (DC) – dedykowane dla instalacji PV i obwodów DC, np. w systemach fotowoltaicznych.

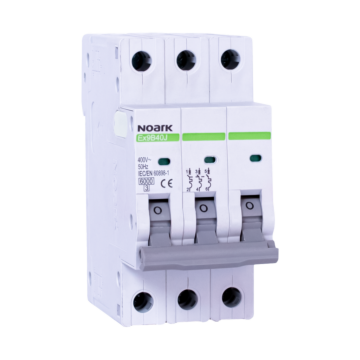

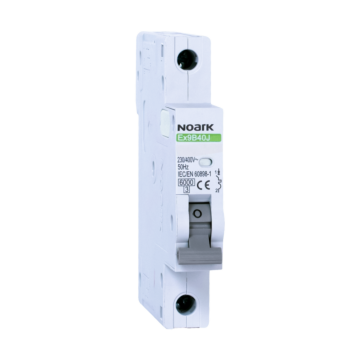

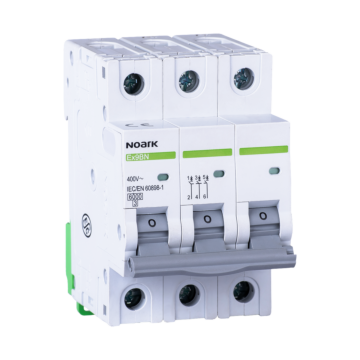

W ofercie renomowanych producentów, takich jak Noark, Schneider, Legrand, Hager czy Eaton, dostępne są modele o różnej charakterystyce i prądzie znamionowym – np. Legrand B16, Hager B16, Eaton B10, Eaton C16, Hager B16 1P czy bezpiecznik C40. Wybierając konkretny model, warto kierować się zarówno parametrami instalacji, jak i jakością wykonania.

Dobór odpowiedniego zabezpieczenia nadprądowego

Dobór wyłącznika nadprądowego powinien być poprzedzony analizą obciążenia, przekroju przewodów oraz charakteru odbiorników. W typowym domu stosuje się:

• Wyłącznik B10 lub B16 – do obwodów gniazdek i oświetlenia,
• C16 lub C20 – do płyt indukcyjnych i urządzeń o dużym poborze mocy,
• B25 lub C25 – do gniazd siłowych,
• B6 – do obwodów niskoprądowych (np. sterowania, oświetlenia LED).

W instalacjach przemysłowych i fotowoltaicznych coraz częściej stosuje się wyłączniki nadprądowe prądu stałego (DC) o napięciu znamionowym 250V lub 500V, przeznaczone do zabezpieczania stringów PV. Ich konstrukcja jest dostosowana do gaszenia łuku elektrycznego, który w prądzie stałym nie wygasa naturalnie jak w prądzie zmiennym.

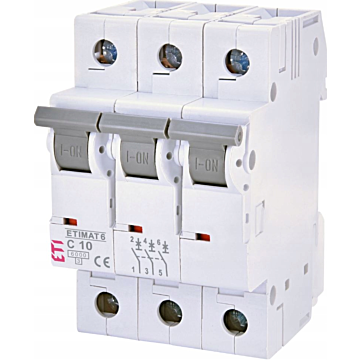

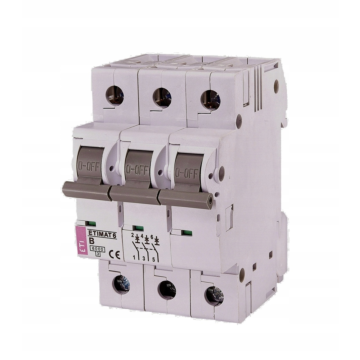

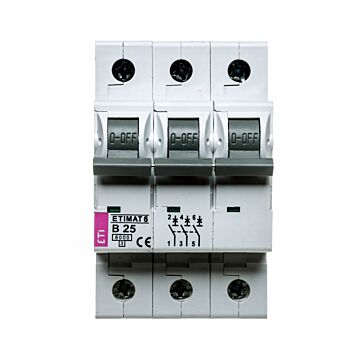

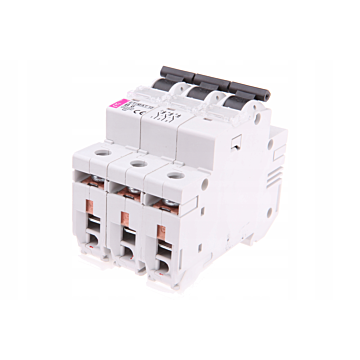

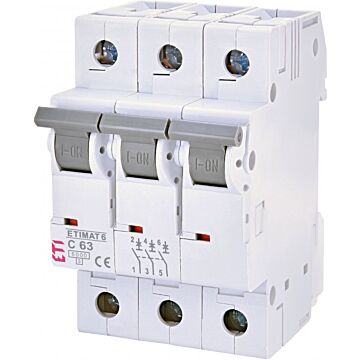

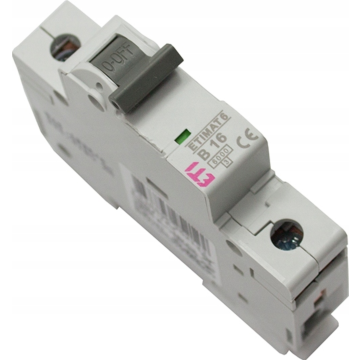

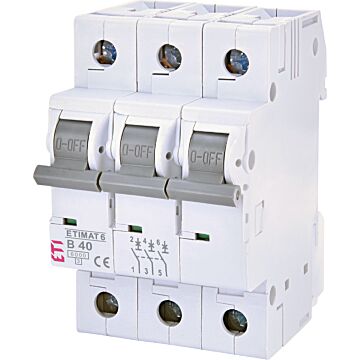

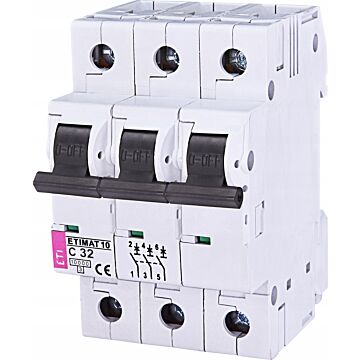

Budowa i oznaczenia wyłączników nadprądowych

Na obudowie każdego wyłącznika instalacyjnego znajdują się oznaczenia informujące o jego parametrach. Przykład: B16 6kA 230/400V oznacza wyłącznik o charakterystyce B, prądzie znamionowym 16A, zdolności zwarciowej 6kA i napięciu pracy 230/400V. Dodatkowo producenci podają liczbę biegunów (1P, 2P, 3P, 4P) oraz oznaczenia serii produktowej. Standardowe wymiary wyłączników nadprądowych to 1 moduł szerokości na jeden biegun.

Najczęstsze problemy i objawy uszkodzenia

Do typowych problemów z wyłącznikami nadprądowymi należą: samoczynne wybijanie bez obciążenia, grzanie się obudowy lub brak możliwości ponownego załączenia. W takim przypadku warto sprawdzić stan przewodów, styki, a w razie potrzeby wymienić uszkodzony wyłącznik nadprądowy na nowy, o tych samych parametrach.

FAQ – najczęstsze pytania o wyłączniki nadprądowe

• Co to jest wyłącznik nadprądowy? To urządzenie, które automatycznie przerywa obwód, gdy przepływ prądu przekroczy dopuszczalny poziom.
• Jak działa wyłącznik nadprądowy? Działa na zasadzie zadziałania bimetalu (przeciążenie) lub elektromagnesu (zwarcie).
• Podłączenie bezpiecznika z góry czy z dołu? Zgodnie z zasadą – zasilanie zazwyczaj wprowadza się od góry, ale nie jest to bezwzględna reguła.
• Jakie bezpieczniki do domu – B czy C? Do gniazdek i oświetlenia najczęściej B, do urządzeń o dużym poborze mocy – C.
• Jaki bezpiecznik do płyty indukcyjnej? Najczęściej C16 lub C20, w zależności od mocy płyty i przekroju przewodów.
• Jak podłączyć wyłącznik nadprądowy? Wystarczy wprowadzić przewody w odpowiednie zaciski i dokręcić śruby, zgodnie ze schematem producenta.
• Bezpiecznik C25 – ile kW? Wyłącznik C25 pozwala na obciążenie około 5,5 kW przy napięciu 230V.
• Czym się różni bezpiecznik B od C? Charakterystyka B reaguje szybciej (mniejsze prądy rozruchowe), C – wolniej, dla urządzeń o dużym prądzie startowym.
• Najpierw różnicówka czy nadprądowy? W rozdzielnicy najpierw montuje się wyłącznik różnicowoprądowy, a następnie nadprądowe.

Nasze artykuły

• Wyłącznik nadprądowy a różnicowoprądowy – czym się różnią?
• Montaż wyłączników nadprądowych – jak poprawnie podłączyć zabezpieczenia 1- i 3-fazowe?
• Jaki wyłącznik nadprądowy wybrać? Przegląd polecanych bezpieczników
• Wyłącznik nadprądowy selektywny – kiedy warto go zastosować i czym różni się od standardowego?
• Więcej o wyłącznikach nadprądowych

Wyłączniki nadprądowe to niezbędny element każdej nowoczesnej instalacji elektrycznej – zarówno domowej, jak i przemysłowej. Odpowiedni dobór, właściwa charakterystyka oraz jakość wykonania mają kluczowe znaczenie dla bezpieczeństwa użytkowników i niezawodności całego systemu elektrycznego.
