Opis

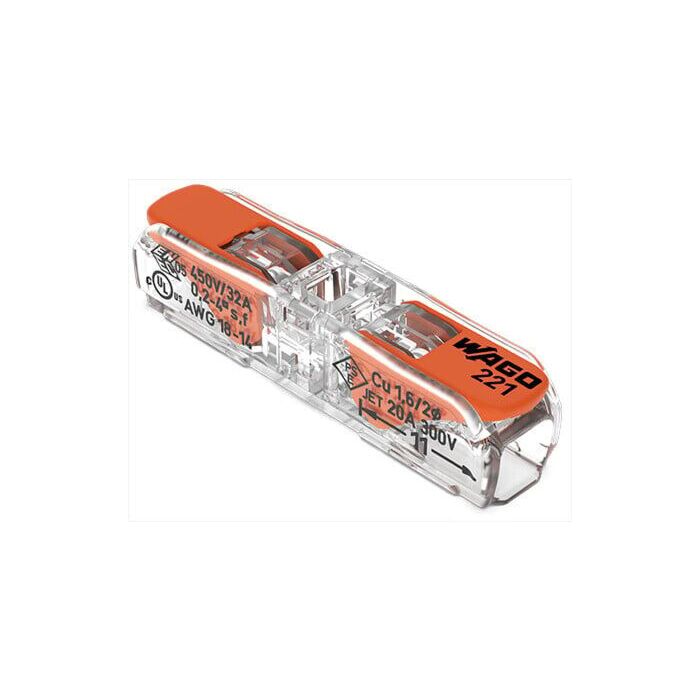

Złączka instalacyjna przelotowa szybkozłączka z dźwignią podwójna 0,5-4mm2 drut/linka WAGO 221-2411
Złączka przelotowa z dźwigniami, 2 przewody w jednej osi, maks. 4 mm².
połączenie przelotowe • maks. 4 mm² • 32 A • 450 V
Kod producenta: 221-2411 | EAN: 4055144049404
WAGO 221-2411 różni się od zwykłej złączki dwuwejściowej geometrią: żyły wchodzą z dwóch przeciwnych stron, w jednej osi. Połączenie nie tworzy zgrubienia na boku, tylko przedłuża przewód w linii — dzięki temu mieści się tam, gdzie klasyczna złączka nie wchodzi: w rurce instalacyjnej, wąskim korycie, profilu meblowym albo w oprawie liniowej.
Przelotowo, w jednej osi
Żyły wchodzą z dwóch stron — połączenie zachowuje kierunek przewodu.
Dwie dźwignie
Rozłączalne wielokrotnie, każda strona osobno.
32 A przy 450 V
Parametry jak w złączce 221-412.
Do 85 °C
Klasa T85 — dopuszczona do opraw oświetleniowych.
Dobór
Kiedy przelotowa wygrywa z klasyczną
Przy zwykłej złączce obie żyły wchodzą z tej samej strony, więc przewód musi zawrócić — w puszce to nie przeszkadza, ale w rurce, listwie albo profilu oświetleniowym decyduje o tym, czy połączenie w ogóle się zmieści.
Wersja przelotowa nadaje się też do naprawy przewodu w miejscu, gdzie nie ma zapasu na pętlę: uszkodzony odcinek się wycina, a złączka odtwarza ciągłość w tej samej linii.
Zakres
Co przyjmuje zacisk
- Żyła sztywna
- 0,2–4 mm²
- Linka giętka
- 0,34–2,5 mm²
- Maks. przekrój
- 4 mm²
- Temperatura otoczenia
- do 85 °C (T85)
Wariant
Pokrewne rozwiązania
Klasyczna złączka dwuwejściowa tej serii to 221-412. Wersja przelotowa bez dźwigni, wciskana, na przewody sztywne i wielodrutowe — 2773-2401.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 221 Inline (obudowa i pokrywa przezroczyste)
- Układ
- przelotowy, 2 wejścia w jednej osi
- Długość odizolowania
- 11 mm
- Rozłączalność
- wielokrotna, każde wejście osobno
- Maksymalna temperatura otoczenia
- 85 °C (T85)
- Zgodność
- IEC 60998-2-2
- Kod producenta
- 221-2411
- EAN
- 4055144049404
Do pobrania
Dokumentacja producenta

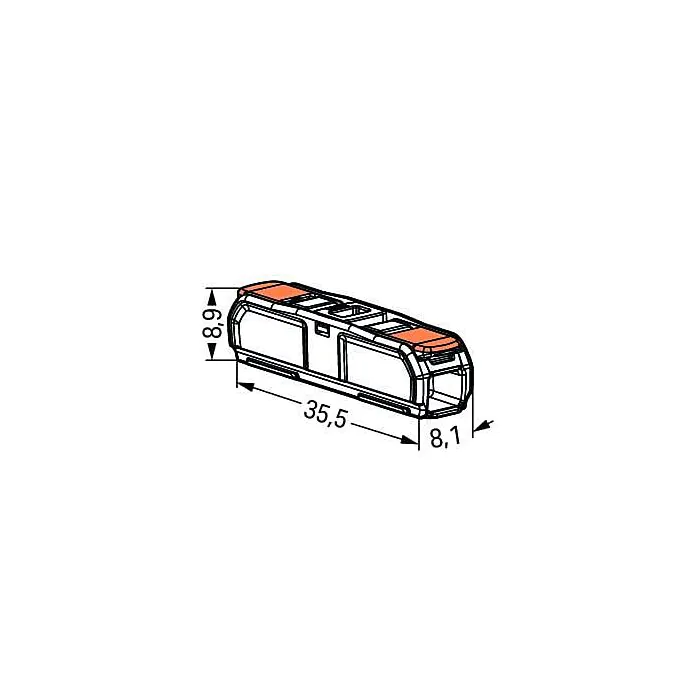

Karta produktu producenta zawiera rysunek wymiarowy i tabelę dopuszczonych przekrojów.
