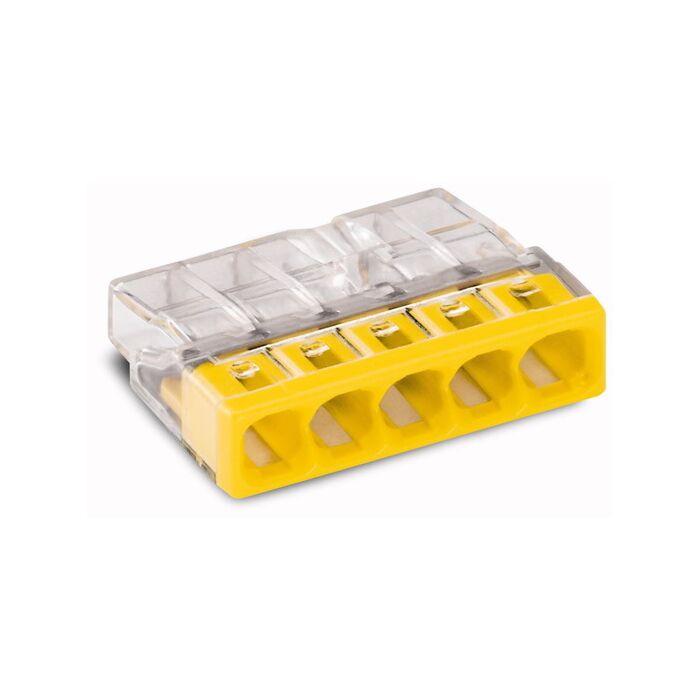

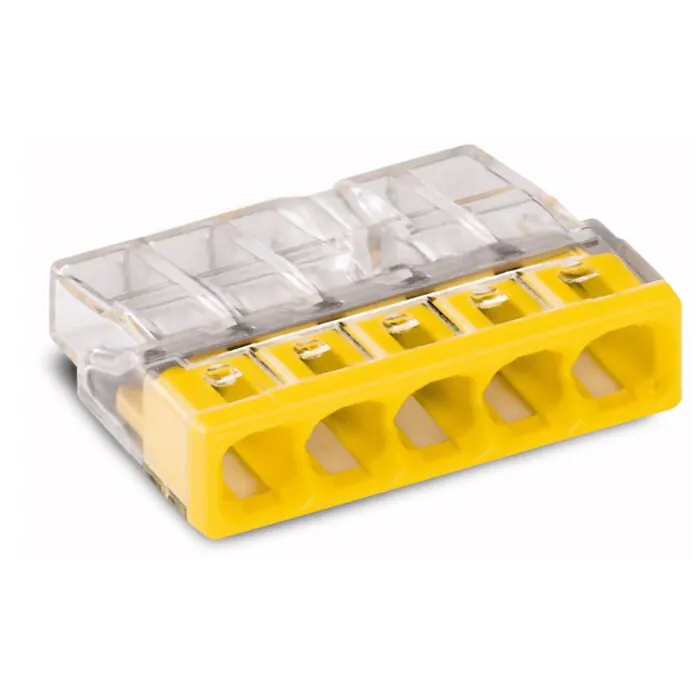

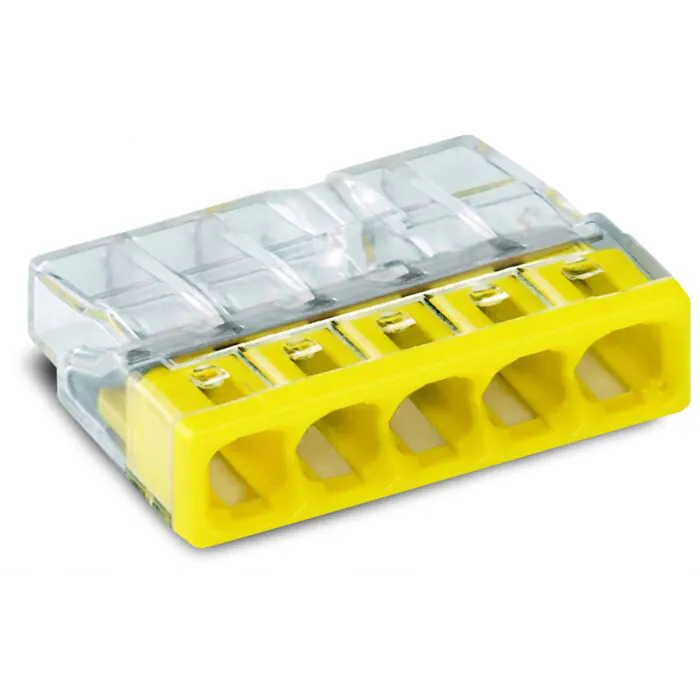

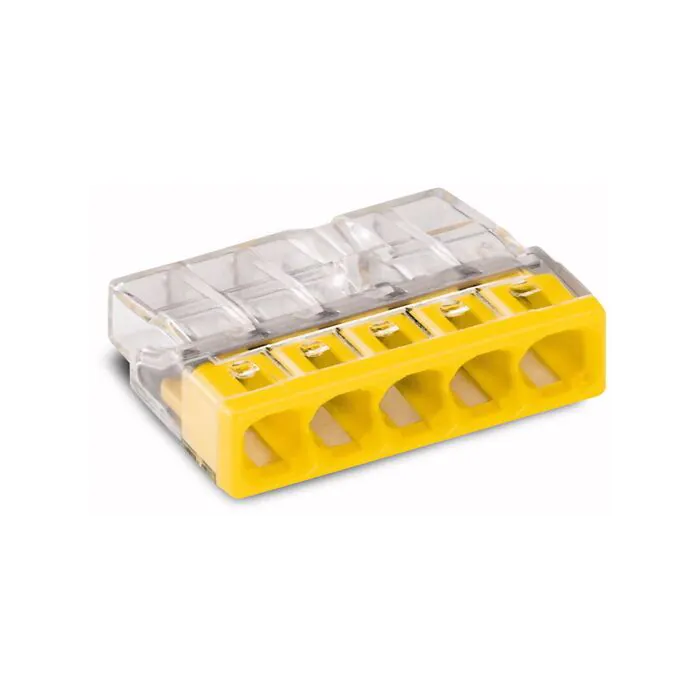

Złączka instalacyjna szybkozłączka pięciokrotna drut 5x0,5-2,5mm2 żółta WAGO 2273-205
Złączka instalacyjna do przewodów jednodrutowych, 5 wejść.
5 przewodów • 0,5–2,5 mm² • 24 A • 450 V
Kod producenta: 2273-205 | EAN: 4050821027874
WAGO 2273-205 spina pięć żył jednodrutowych w jednym punkcie. Pięć wejść to rozmiar puszki rozgałęźnej obsługującej kilka odbiorów naraz — na przykład przelotowy obwód gniazd, z którego odchodzą trzy odejścia. Żółta pokrywa jest w tej rodzinie oznaczeniem tego rozmiaru.
Tylko drut
Wyłącznie żyły jednodrutowe 0,5–2,5 mm².
24 A przy 450 V
Parametry znamionowe całej rodziny 2273.
Pięć wejść
Rozmiar pod puszkę z kilkoma odejściami — bez mostkowania mniejszych złączek.
Do 60 °C
Klasa temperaturowa T60.
Zastosowanie
Puszka z kilkoma odejściami
Przy większej liczbie odbiorów żyły przewodu ochronnego i neutralnego zbiegają się w jednym miejscu. Złączka pięciowejściowa obsługuje taki węzeł bez łączenia kilku mniejszych — a im mniej połączeń w puszce, tym mniej punktów, które trzeba potem szukać przy usterce.
Przy ośmiu żyłach rozsądniejsza jest wersja 8-wejściowa, która pełni rolę pełnej szyny zbiorczej.
Kontrola
Przed wciśnięciem
- Długość odizolowania
- 11 mm
- Rodzaj żyły
- jednodrutowa (sztywna)
- Przekrój
- 0,5–2,5 mm²
- Liczba wejść
- 5
Wariant
Sąsiednie rozmiary
2 wejścia, 3, 4 i 8 — reszta parametrów w rodzinie jest identyczna, różni się wyłącznie liczba wejść i kolor pokrywy.
Gdy w węźle pojawia się przewód giętki, właściwym wyborem jest seria 221 z dźwigniami, na przykład 221-415.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 2273 (Push Wire, obudowa przezroczysta, pokrywa żółta)
- Rodzaj przewodu
- jednodrutowy 0,5–2,5 mm²
- Liczba wejść
- 5
- Długość odizolowania
- 11 mm
- Maksymalna temperatura otoczenia
- 60 °C (T60)
- Zgodność
- IEC 60998-2-2
- Kod producenta
- 2273-205
- EAN
- 4050821027874
Do pobrania
Dokumentacja producenta
Karta produktu producenta zawiera rysunek wymiarowy i wykaz dopuszczonych przekrojów.
