Opis

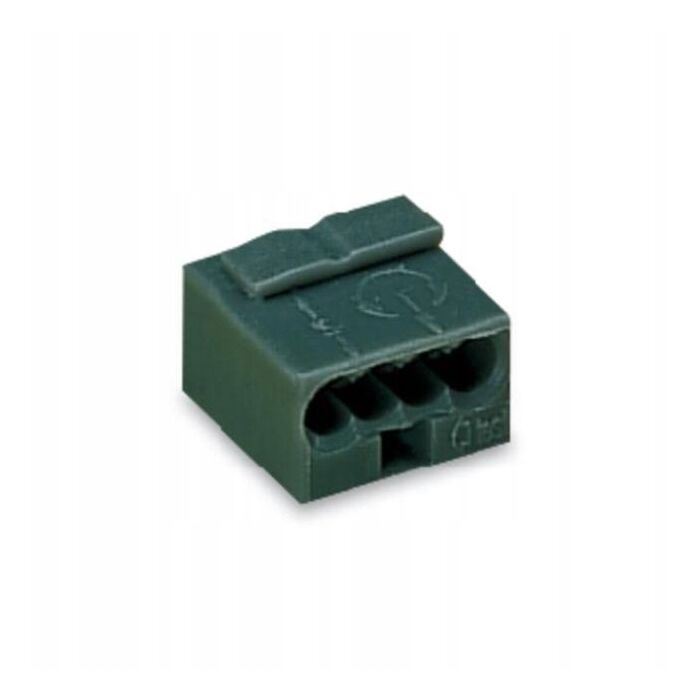

Złączka instalacyjna do puszek szybkozłączka poczwórna mikro 4x0,6-0,8 szara WAGO 243-214
Mikrozłączka na przewody sygnałowe, 4 wejścia.
4 przewody • Ø 0,6–0,8 mm • 6 A • 150 V
Kod producenta: 243-214 | EAN: 4044918440639
WAGO 243-214 to najmniejsza złączka w tym zestawieniu — przewidziana nie do instalacji siłowej, lecz do obwodów sygnałowych i dzwonkowych. Przyjmuje cienkie żyły jednodrutowe o średnicy 0,6–0,8 mm, a jej rozmiar pozwala zmieścić połączenie w puszce dzwonka, obudowie domofonu albo ramce sterownika.
Przewód sygnałowy
Żyły jednodrutowe Ø 0,6–0,8 mm — typowy przewód dzwonkowy i sterowniczy.
6 A przy 150 V
Zakres obwodów sygnałowych i niskonapięciowych, nie instalacji 230 V.
Cztery wejścia
Rozdział sygnału na kilka odbiorów w jednym punkcie.
Rozmiar mikro
Mieści się tam, gdzie standardowa złączka instalacyjna nie wchodzi.
Dobór
Do czego nie wolno jej użyć
Parametry 6 A / 150 V wykluczają obwody instalacji 230 V — to złączka do sygnału, sterowania i niskiego napięcia. Do obwodów gniazdowych i oświetleniowych przewidziane są serie 2273 i 221.
Zakres 0,6–0,8 mm to średnica żyły, nie przekrój w mm². Przewód dzwonkowy Ø 0,8 mm odpowiada w przybliżeniu przekrojowi 0,5 mm².
Zakres
Co przyjmuje zacisk
- Rodzaj żyły
- jednodrutowa
- Średnica żyły
- 0,6–0,8 mm
- Liczba wejść
- 4
- Napięcie znamionowe
- 150 V
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 243 (mikrozłączki)
- Liczba wejść
- 4
- Średnica żyły
- 0,6–0,8 mm
- Prąd znamionowy
- 6 A
- Napięcie znamionowe
- 150 V
- Kolor
- szary
- Kod producenta
- 243-214
- EAN
- 4044918440639
