Złączka instalacyjna oświetleniowa szybkozłączka podwójna drut/linka 2x1-2,5mm2 biała WAGO 224-112
Złączka oświetleniowa: strona instalacji na drut, strona oprawy na każdy rodzaj żyły.
2 przewody • 1–2,5 mm² • 24 A • 400 V
Kod producenta: 224-112 | EAN: 4044918583596
WAGO 224-112 jest przewidziana do jednej konkretnej sytuacji: podłączenia oprawy oświetleniowej do instalacji. Obie strony złączki są różne i to jest cały jej sens — od strony instalacji przyjmuje przewód jednodrutowy 1–2,5 mm², od strony oprawy dowolną żyłę, także cienką linkę sznura, którą wypina się przyciskiem bez uszkodzenia przewodu.
Przycisk od strony oprawy
Oprawę odłącza się naciśnięciem przycisku — przy wymianie nie trzeba obcinać przewodu ani niszczyć złączki.
Dwie różne strony
Instalacja: żyła jednodrutowa 1–2,5 mm². Oprawa: każdy rodzaj przewodu, łącznie z cienką linką.
24 A przy 400 V
Zakres znamionowy obwodu oświetleniowego.
Do 60 °C
Klasa temperaturowa T60 — do puszki sufitowej i typowych opraw.
Zastosowanie
Dlaczego nie zwykła złączka
Podłączenie oprawy zwykłą złączką wciskaną kończy się problemem przy pierwszej wymianie: żeby zdjąć lampę, trzeba przeciąć przewód albo wyrwać żyłę ze sprężyny. Wersja oświetleniowa ma po stronie oprawy przycisk zwalniający, więc żyłę wyjmuje się i wkłada tyle razy, ile potrzeba.
Druga rzecz to rodzaj przewodu. Sznur oprawy jest linką giętką, często cienką — sprężyna push-in przewidziana na drut nie utrzyma go pewnie. Tutaj strona oprawy jest zaprojektowana właśnie pod taki przewód.
Kontrola
Dwie strony złączki
- Strona instalacji
- żyła jednodrutowa 1–2,5 mm²
- Strona oprawy
- każdy rodzaj żyły
- Zwalnianie
- przycisk od strony oprawy
- Temperatura otoczenia
- do 60 °C
Wariant
Pokrewne rozwiązania
Do prac serwisowych, gdzie obie strony mają być rozłączalne, przewidziana jest złączka 224-201 z przyciskami po obu stronach.
Gdy oba przewody są sztywne i połączenie ma być trwałe, wystarczy zwykła złączka wciskana 2273-202. Gdy w grę wchodzi wyższa temperatura wewnątrz oprawy — seria 221 z klasą T85.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 224 (złączki oświetleniowe)
- Układ
- 2-przewodowy, strony niesymetryczne
- Strona instalacji
- przewód jednodrutowy 1–2,5 mm²
- Strona oprawy
- każdy rodzaj przewodu, przycisk zwalniający
- Maksymalna temperatura otoczenia
- 60 °C
- Kolor
- biały
- Kod producenta
- 224-112
- EAN
- 4044918583596
Do pobrania
Dokumentacja producenta

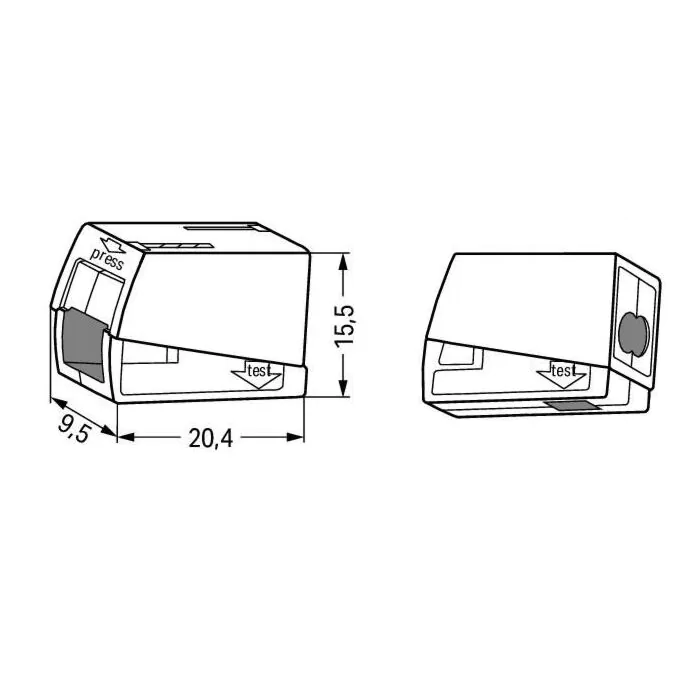

Karta produktu producenta zawiera rysunek wymiarowy oraz wykaz przekrojów dopuszczonych po każdej ze stron złączki.
