Ograniczniki przepięć - skuteczna ochrona instalacji elektrycznych i elektroniki w domu oraz firmie

Ogranicznik przepięć (często nazywany ochronnikiem przepięciowym, przepięciówką, czy bezpiecznikiem przeciwprzepięciowym) to element instalacji, który przejmuje i odprowadza do ziemi niebezpieczne skoki napięcia. Chroni przed skutkami wyładowań atmosferycznych, łączeniowych oraz zakłóceń w sieci, zabezpieczając przewody, rozdzielnice i podłączone urządzenia - od AGD i RTV po automatykę, serwery czy falowniki PV. Odpowiednio dobrane ograniczniki przepięciowe (AC i DC) redukują ryzyko awarii, pożaru i kosztownych przestojów, a w nowoczesnych instalacjach stanowią standard dobrego projektu.

Urządzenie działa jak "zawór bezpieczeństwa" dla napięcia: w normalnych warunkach nie wpływa na pracę obwodu, a w chwili pojawienia się przepięcia gwałtownie obniża swoją rezystancję, kierując energię do uziemienia. W domach jednorodzinnych, budynkach wielorodzinnych, biurach, halach czy farmach PV stosuje się różne klasy i typy urządzeń - dobór ograniczników przepięć zależy od układu sieci, rodzaju odbiorników i poziomu zagrożeń.

Jak działa ogranicznik przepięć i od czego chroni?

Zasada działania ogranicznika przepięć opiera się na elementach takich jak warystory (ogranicznik warystorowy), iskierniki lub układy hybrydowe. Gdy w sieci pojawia się impuls o podwyższonym napięciu (np. w wyniku uderzenia pioruna w linię, przełączeń dużych obciążeń, pracy falowników), bezpiecznik przepięciowy przewodzi prąd udarowy do ziemi i ogranicza wartość napięcia na zaciskach chronionych urządzeń do bezpiecznego poziomu - tzw. napięcia ochronnego. Po ustąpieniu zjawiska wraca do stanu wysokiej impedancji (czyli praktycznie nie wpływa na prąd w obwodzie).

Wyłącznik przepięciowy zapobiega uszkodzeniom płyt głównych, zasilaczy, ładowarek, falowników i innych urządzeń podłączonych do prądu, zmniejsza ryzyko pożaru oraz oszczędza kosztów napraw i przestojów. W praktyce to niedrogi element, który może uratować drogi sprzęt.

Typy i klasy ograniczników przepięć - które wybrać do swojej instalacji?

Dobór ochronników przeciwprzepięciowych zaczyna się od klasy zadziałania:

Ograniczniki przepięć T1 (klasa B)

"Pierwsza linia" ochrony przed prądem piorunowym. Ogranicznik przepięć T1 stosowany jest przy zasilaniu z linii napowietrznych, w budynkach z instalacją odgromową oraz tam, gdzie ryzyko wyładowań jest wysokie.

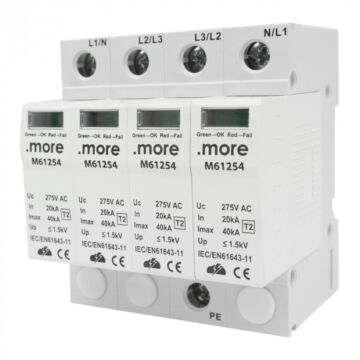

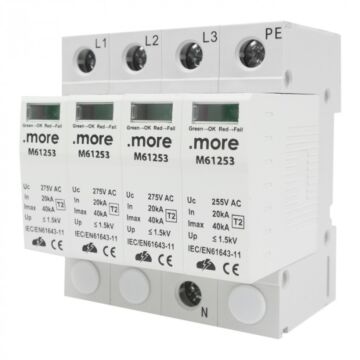

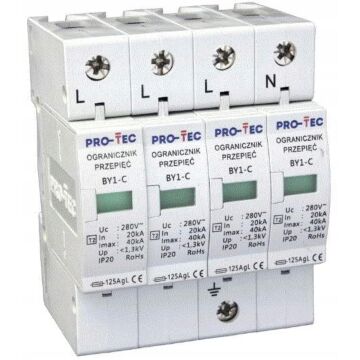

Ograniczniki przepięć T2 (klasa C)

Uniwersalny "drugi stopień" do większości domów i mieszkań. Ogranicznik przepięć T2 tłumi przepięcia łączeniowe i resztkowe po T1, montowany zwykle w rozdzielnicy głównej.

Ograniczniki przepięć T3 (klasa D)

"Ostatnia tarcza" blisko wrażliwych urządzeń (np. w puszce, listwie). Ogranicznik przepięć T3 wygładza to, co zostało po T1/T2 i chroni elektronikę.

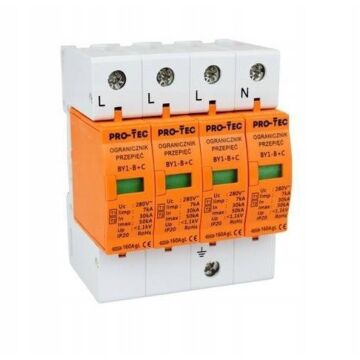

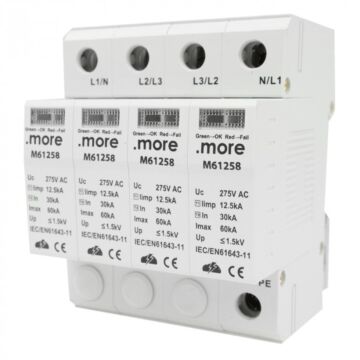

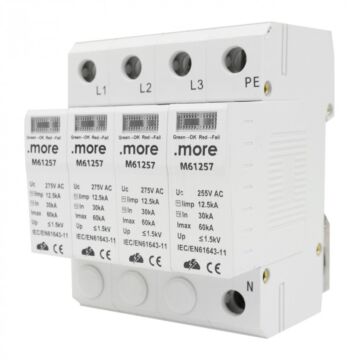

Ograniczniki przepięć T1+T2 (B+C)

Moduł 2-w-1, łączący pierwszy i drugi stopień w jednej obudowie. Ogranicznik B C to częsty wybór do rozdzielnicy głównej, gdy chcesz kompleksowej ochrony bez dokładania kolejnych modułów.

Ograniczniki przepięć AC i DC

Wersje AC do sieci 230/400 V (1-faz i 3-faz), a DC do fotowoltaiki (PV) - montowane po stronie stringów (DC) i dodatkowo po stronie sieci (AC) przy falowniku.

Ograniczniki przepięć 1-fazowe i 3-fazowe

Dobieraj liczbę biegunów do instalacji: 1P/2P dla obwodów jednofazowych, 3P/4P dla trójfazowych.

Ograniczniki warystorowe, iskiernikowe, hybrydowe

Różnią się elementem "roboczym" (warystor, iskiernik lub połączenie obu). W praktyce wybór zależy od wymaganej energii udaru, koordynacji stopni i zaleceń producenta.

Najczęstsze zestawy w praktyce: T2 w typowym domu (bez odgromówki), T1+T2 gdy budynek ma LPS lub zasilanie napowietrzne, T1/T2 DC po stronie PV plus T2 AC po stronie falownika. Dobór zawsze uzupełnij o poprawną liczbę biegunów, napięcie znamionowe i dobezpieczenie zgodnie z kartą katalogową.

Ograniczniki przepięć w instalacjach PV (DC i AC)

W fotowoltaice przepięcia mogą "wejść" do systemu z dwóch kierunków: od strony DC oraz od strony AC. Dlatego skuteczna ochrona to zwykle dwa niezależne ograniczniki przepięć.

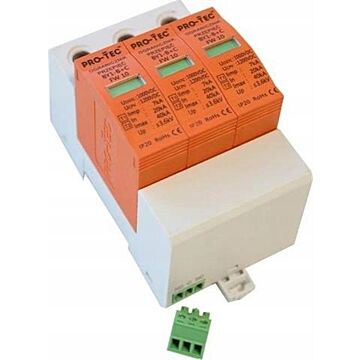

Strona DC – ogranicznik przepięć dla fotowoltaiki

Stosuj ogranicznik przepięć DC dopasowany do napięcia łańcucha (Ucpv - np. 600/1000/1500 V) i liczby MPPT. W typowych instalacjach wystarczy T2 DC, a przy większym ryzyku wybierz T1/T2 DC. Montuj jak najbliżej wejścia przewodów ze stringów lub przy falowniku, z krótkimi połączeniami do PE i właściwym dobezpieczeniem.

Strona AC – ogranicznik przepięć przy falowniku

Po stronie sieci falownika zastosuj ogranicznik przepięć AC - zwykle T2, a w obiektach narażonych na wyładowania T1+T2 (B+C). Dobierz napięcie znamionowe i liczbę biegunów do przyłącza, skoordynuj z ochroną w rozdzielnicy i zachowaj krótkie przewody do PE. Dla wrażliwej elektroniki warto dodać lokalny T3 (klasa D).

Jak wybrać ogranicznik przepięć - prosty schemat doboru krok po kroku

Wybór klasy i typu działania (T1, T2, T3)

Zdecyduj, czy potrzebny jest ogranicznik T1, T2 czy T3. W wielu domach sprawdza się zestaw T1 T2 (B+C) w głównej rozdzielnicy oraz T3 przy sprzętach.

Ogranicznik przepięć AC czy DC?

Do sieci 230/400 V wybierz AC. W fotowoltaice potrzebny jest DC.

Liczba faz i biegunów

Do obwodów jednofazowych zastosuj 1-fazowy (1P/2P). W trójfazowych użyj 3-fazowego (3P lub 4P).

Parametry ochronne – napięcie znamionowe, prądy udarowe, napięcie ochronne Up

Dobierz napięcie znamionowe do instalacji i zwróć uwagę na parametry prądów udarowych (Iimp dla T1, In/Imax dla T2) i napięcie ochronne Up – im niższe, tym lepsza ochrona elektroniki.

Miejsce montażu i liczba modułów

Ustal, gdzie będzie montowany ochronnik – w rozdzielnicy głównej, podrzędnej lub blisko odbiornika. Sprawdź liczbę modułów na szynie DIN.

Dobezpieczenie i schemat podłączenia

Każdy ogranicznik wymaga dobezpieczenia oraz poprawnego uziemienia. Producent podaje schemat podłączenia i maksymalne wartości zabezpieczeń – trzymaj się tych danych.

Montaż i podłączenie ograniczników przepięć

Długości przewodów i połączenia PE

Prowadź możliwie krótkie i proste połączenia do szyny PE/GSU, zachowuj przekroje zgodne z zaleceniami oraz dobezpieczenie ogranicznika przepięć.

Układy sieci TN-C, TN-S i TN-C-S

W TN-C montuje się po rozdziale PEN na PE i N (przejście na TN-C-S). W TN-S i TN-C-S stosuje się standardowe schematy według dokumentacji producenta.

FAQ - szybkie odpowiedzi na popularne pytania

Nasze artykuły

• Ogranicznik przepięć – co to jest, jak działa i jakie są jego rodzaje?
• Jaki ogranicznik przepięć wybrać? T1, T2, DC czy B+C – praktyczny poradnik doboru
• Jak i gdzie zamontować ogranicznik przepięć? Wskazówki montażowe krok po kroku
• Ochrona przed burzą – jak ogranicznik przepięć zabezpiecza instalację elektryczną

Więcej praktycznych porad znajdziesz na naszym blogu o ogranicznikach przepięć, gdzie omawiamy dobór, montaż i porównania najpopularniejszych modeli.

Dobrze dobrane i poprawnie zamontowane ograniczniki przepięć to realna ochrona Twojej instalacji i urządzeń. Zwróć uwagę na klasę zadziałania, napięcie znamionowe, liczbę biegunów, liczbę modułów, koordynację stopni oraz dobezpieczenie. W razie wątpliwości skonsultuj dobór i schemat podłączenia z elektrykiem - to gwarancja skuteczności i bezpieczeństwa.
