Rozłączniki izolacyjne (wyłączniki główne) – bezpieczne odłączanie obwodów

Rozłącznik izolacyjny (często nazywany też wyłącznikiem izolacyjnym lub rozłącznikiem instalacyjnym) to mechaniczny aparat, który rozłącza obwód i zapewnia widoczną przerwę izolacyjną. Dzięki temu można bezpiecznie prowadzić prace serwisowe, wyłączyć zasilanie w rozdzielnicy lub odseparować część instalacji. W praktyce te produkty tworzą serce rozdzielni - to nimi odcinasz zasilanie całego obiektu (rozłącznik główny izolacyjny), pojedynczych pól lub np. obwodów fotowoltaicznych (rozłącznik PV, rozłącznik izolacyjny DC).

Jak działa rozłącznik izolacyjny i czym różni się od zabezpieczeń nadprądowych?

Rozłącznik izolacyjny nie chroni przed przeciążeniem czy zwarciem - jego zadaniem jest pewne odłączenie obwodu i utrzymanie wymaganego poziomu izolacji. Dlatego zwykle współpracuje z wyłącznikami nadprądowymi i różnicowoprądowymi. Wersje specjalne mogą mieć cewkę wybijakową lub wyzwalacz wzrostowy, które pozwalają odłączyć zasilanie zdalnie (np. przez automatykę pożarową lub układ sterowania).

Liczba biegunów - jaki rozłącznik wybrać?

Dobór rozłącznika izolacyjnego zaczyna się od liczby torów, które mają być rozłączane jednocześnie.

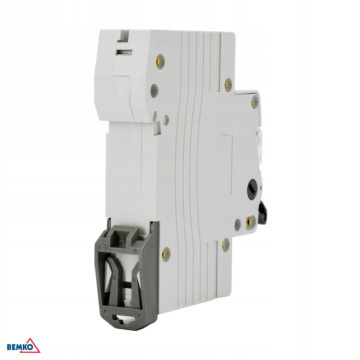

• 1P - rozłącza tylko fazę (L) w obwodach 230 V. W instalacjach domowych rzadziej stosowany jako główny odłącznik, częściej lokalnie.
• 1P + N / 2P - dwa tory rozłączane jednocześnie (L i N). Zapis "1P+N" podkreśla, że drugi tor to neutralny; "2P" to techniczne określenie dwóch biegunów. Najpraktyczniejsze rozwiązanie dla rozdzielnic mieszkaniowych, bo odcina zarówno fazę, jak i neutralny.

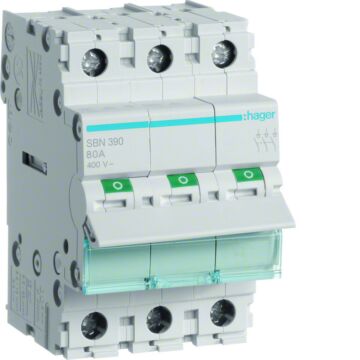

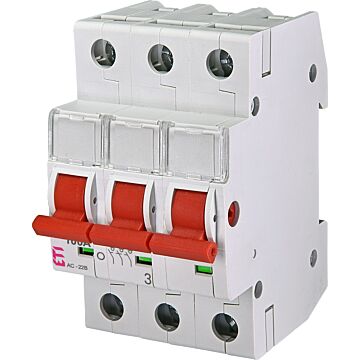

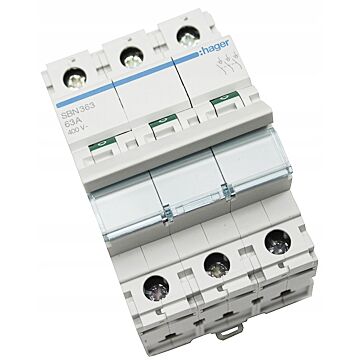

• 3P - trzy tory dla sieci 400 V (L1, L2, L3). Wystarcza tam, gdzie projekt nie wymaga rozłączania przewodu neutralnego.

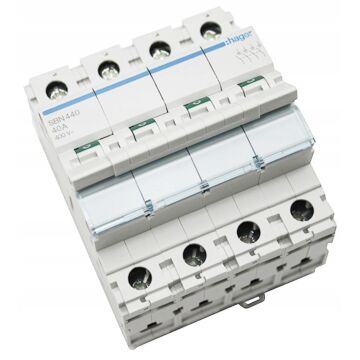

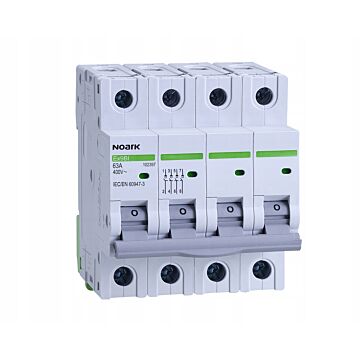

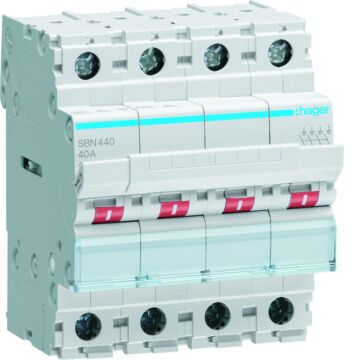

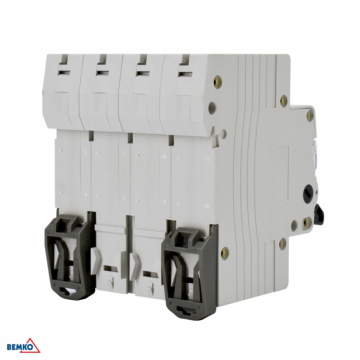

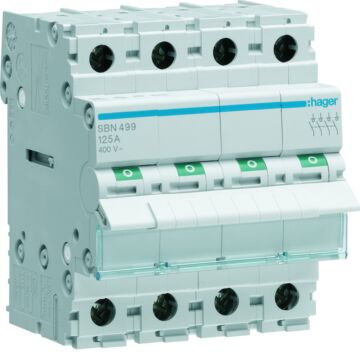

• 3P + N / 4P - cztery tory rozłączane równocześnie (trzy fazy + N). Zapis "3P+N" czasem występuje w ofertach; technicznie to aparat 4-biegunowy. To najczęstszy wybór na wyłącznik główny w rozdzielni trójfazowej.

W praktyce wybieraj rozłącznik izolacyjny 1P+N / rozłącznik izolacyjny 2P w obwodach jednofazowych, kiedy chcesz odcinać także neutralny, oraz rozłącznik izolacyjny 3P+N / rozłącznik 4-polowy w układach trójfazowych wymagających rozłączenia przewodu N. Jeśli rozłączanie N nie jest wymagane, wystarczy rozłącznik izolacyjny 1P (lokalnie) lub rozłącznik izolacyjny 3P. Zawsze weryfikuj wymagania projektu i oznaczenia: liczba biegunów, liczba faz, napięcie znamionowe oraz prąd znamionowy.

Pozostałe parametry - na co zwrócić uwagę?

Wybór rozłącznika izolacyjnego - niezależnie od układu biegunów - opiera się głównie na dwóch wielkościach: napięciu znamionowym i prądzie znamionowym (In).

Napięcie znamionowe (Un)

Dobierz je do typu instalacji i miejsca pracy urządzenia:

• 230 V AC - obwody jednofazowe (np. rozłącznik jednofazowy, rozłącznik izolacyjny 1 fazowy, 1p+n/2p).
• 400 V AC - sieci trójfazowe (3p lub 3p+n/4p; wyłącznik izolacyjny 3 fazowy).

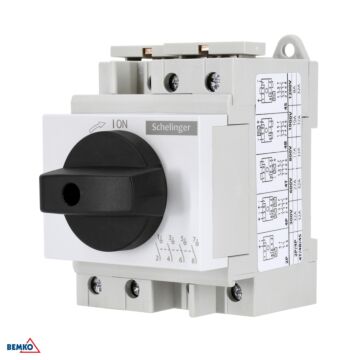

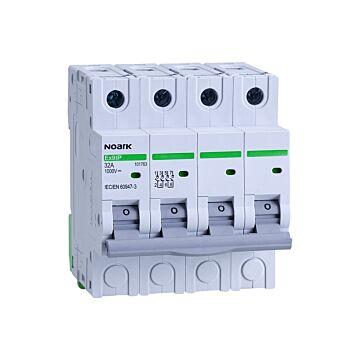

• DC/PV - stosuj aparaty oznaczone jako rozłącznik izolacyjny DC lub rozłącznik PV, z napięciem stałym deklarowanym przez producenta (ważne przy długich łańcuchach o wysokim napięciu).

Un musi co najmniej odpowiadać warunkom pracy obwodu - w fotowoltaice to kluczowe, bo napięcia łańcuchów bywają znacznie wyższe niż w typowych instalacjach AC.

Prąd znamionowy (In)

In dobierasz do obciążenia obwodu i zabezpieczenia poprzedzającego. W praktyce spotkasz pełną paletę wartości: rozłącznik izolacyjny 25A, 32A, 40A, 63A, 100A, 125A, 160A, 200A, 250A.

• Dom jednorodzinny: zwykle 40-63 A (np. wyłącznik główny 3-fazowy 63A).
• Mała firma/warsztat: częściej 100-160 A.
• Instalacje większe/przemysłowe: 200-250 A.

Jeśli zastanawiasz się, jaki rozłącznik izolacyjny wybrać, kieruj się warunkami przyłączeniowymi i projektem instalacji. Dla obwodów PV/DC sprawdź także maksymalny prąd łańcucha i wymagania po stronie AC. Poprawnie dobrane napięcie znamionowe i prąd znamionowy zapewniają, że rozłącznik izolacyjny bezpiecznie odetnie zasilanie i spełni wymagania Twojej rozdzielni.

Jaki rozłącznik izolacyjny wybrać? Najczęstsze kombinacje

Poniżej znajdziesz szybkie, praktyczne podpowiedzi doboru - dobierz prąd i układ torów (1P+N/3P+N/) do rodzaju zasilania oraz wymagań projektu.

• Mała rozdzielnia domowa: rozłącznik izolacyjny 40 A lub 63 A (1P+N / 3P+N - zależnie od zasilania).
• Rozdzielnia w domu z zasilaniem trójfazowym: wyłącznik główny 3-fazowy 63 A (3P+N).
• Warsztat / mała firma: 100-125 A (4P).
• Większe rozdzielnie i zabudowy przemysłowe: 160-250 A (3P lub 4P).
• Fotowoltaika: rozłącznik izolacyjny PV/DC dopasowany do napięcia łańcucha i prądu znamionowego.

Jeśli szukasz sprawdzonych modeli z szybkim czasem dostawy, zobacz rozłączniki izolacyjne w sklepie Citrono.pl - znajdziesz szeroki asortyment rozwiązań od uznanych producentów: Eaton, ETI, Hager, Noark i Schelinger.

Akcesoria do rozłączników - styki pomocnicze, wyzwalacze, zaciski i blokady

Dobrany osprzęt rozszerza funkcje rozłącznika i ułatwia integrację z automatyką budynkową czy systemami bezpieczeństwa. Najczęściej stosuje się styki pomocnicze, wyzwalacze, zaciski przyłączeniowe oraz blokady dźwigni.

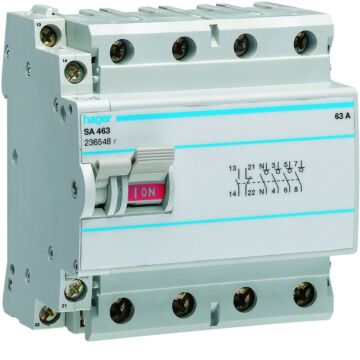

• Styki pomocnicze (NO/NC) służą do sygnalizacji położenia rozłącznika (ON/OFF) lub stanu awaryjnego. Podłączysz je do sterownika, lampki sygnalizacyjnej czy licznika pracy. Dzięki nim wiesz zdalnie, czy rozłącznik jest otwarty, a informacja może wyzwalać kolejne działania w systemie.
• Wyzwalacze pozwalają sterować odłączeniem zdalnie lub automatycznie: Rozłącznik z wyzwalaczem / z cewką wybijakową po podaniu impulsu sterującego odpada i odcina zasilanie (przydatne w systemach p.poż., E-STOP, automatyce); z kolei wyzwalacz podnapięciowy odłącza zasilanie przy spadku napięcia sterującego poniżej progu, dzięki czemu chroni przed niekontrolowaną pracą urządzeń po zaniku i powrocie zasilania.
• Zaciski przyłączeniowe (adaptery, osłony, zestawy zaciskowe) ułatwiają wpięcie przewodów o większych przekrojach i poprawiają ergonomię okablowania. Dają pewny docisk, porządek w rozdzielni i mniejsze ryzyko przegrzewania się połączeń.
• Blokady dźwigni umożliwiają zabezpieczenie pozycji OFF/ON kłódką lub wkładką - to ważne przy pracach serwisowych, gdy trzeba zagwarantować, że ktoś przypadkowo nie załączy zasilania.

Dobierając akcesoria, sprawdź zgodność z konkretną serią aparatu i zakładany sposób sterowania. Dzięki dodatkom takim jak rozłącznik izolacyjny z wyzwalaczem wzrostowym czy rozłącznik z cewką wybijakową zwiększasz funkcjonalność, poziom bezpieczeństwa i komfort obsługi całej rozdzielni.

Montaż i podstawowe schematy - jak podłączyć rozłącznik izolacyjny

Rozłącznik montuje się zwykle na szynie DIN w rozdzielnicy. Wejście (zasilanie) prowadzisz na górę aparatu, wyjście (obciążenie) na dół - o ile producent nie dopuszcza innej konfiguracji.
W układach 1-fazowych najczęściej rozłącza się L i N (1P+N / 2P), a w 3-fazowych - L1, L2, L3 oraz opcjonalnie N (3P, 3P+N, 4P). Przy rozłącznikach PV/DC powinno stosować się odpowiednie przekroje i przewody solarne, a także zachować polaryzację (+) i (-) zgodnie z schematem podłączenia producenta.

W wielu zastosowaniach przydają się akcesoria: cewka wybijakowa (zdalne wyłączenie) oraz wyzwalacz wzrostowy (odpadanie przy wzroście napięcia w obwodzie sterującym), co ułatwia integrację z automatyką.

FAQ - praktyczne odpowiedzi na często zadawane pytania

Rozłączniki izolacyjne - nazywane też rozłącznikami głównymi czy wyłącznikami izolacyjnymi - to podstawa bezpiecznej rozdzielnicy. Dobór sprowadza się do liczby biegunów (1P, 2P, 3P, 4P), napięcia (AC/DC), prądu znamionowego (25-250 A) oraz liczby modułów i potrzebnych akcesoriów. Dobrze dopasowany aparat ułatwia serwis, spełnia wymagania norm i podnosi bezpieczeństwo całej instalacji.
