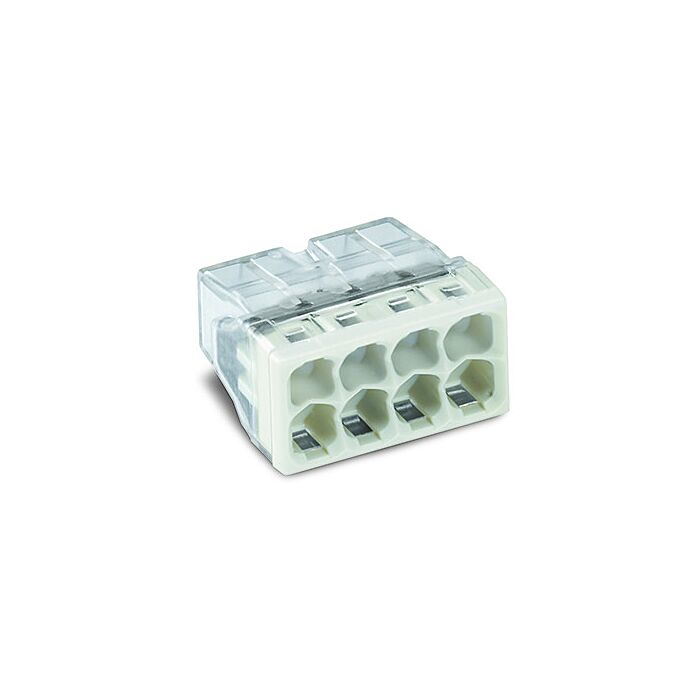

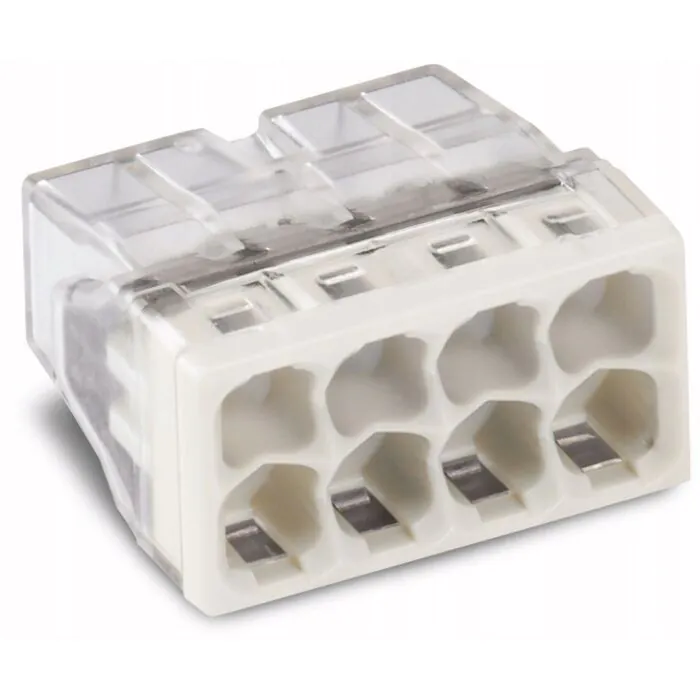

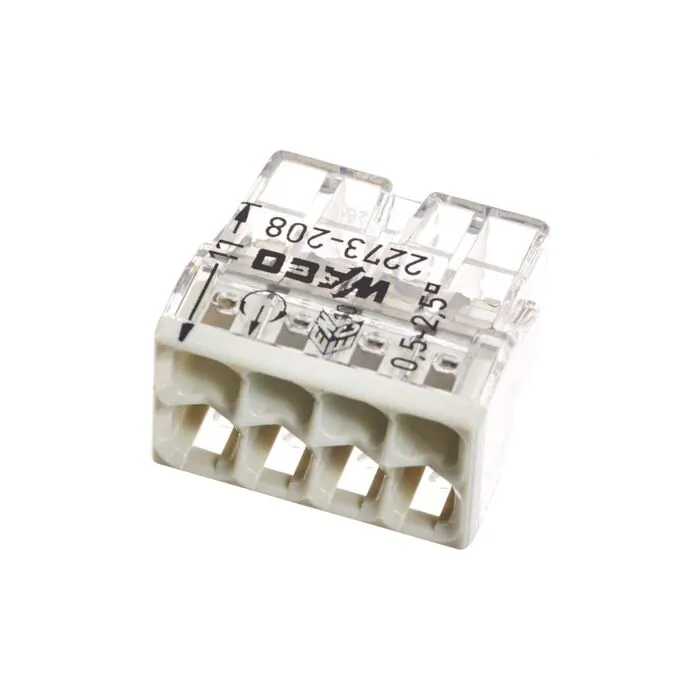

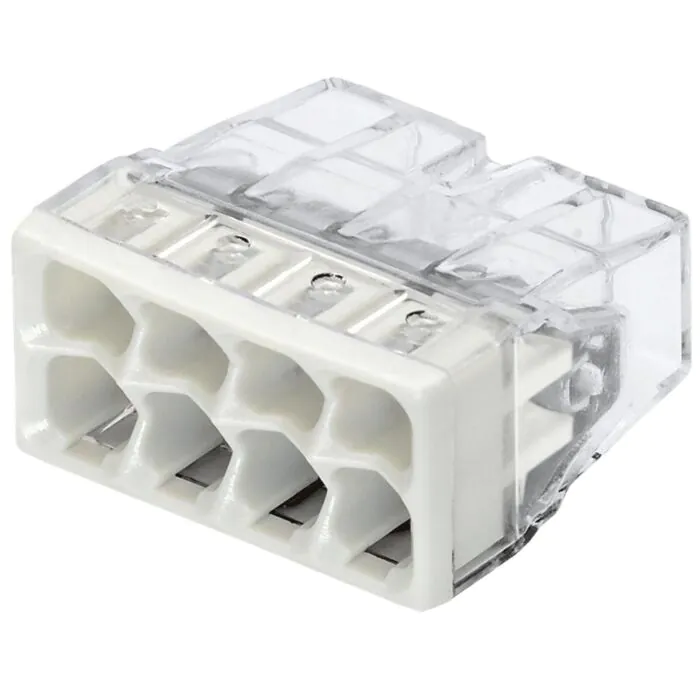

Złączka instalacyjna szybkozłączka 8-krotna drut 8x0,5-2,5mm2 biała WAGO 2273-208
Złączka instalacyjna do przewodów jednodrutowych, 8 wejść.
8 przewodów • 0,5–2,5 mm² • 24 A • 450 V
Kod producenta: 2273-208 | EAN: 5904422719821
WAGO 2273-208 to największa złączka tej rodziny — osiem wejść na żyły jednodrutowe 0,5–2,5 mm². W praktyce nie używa się jej do rozgałęzienia obwodu, tylko jako zbiorczego punktu przewodu neutralnego albo ochronnego w puszce, do której schodzi się kilka obwodów naraz.
Tylko drut
Osiem wejść na żyły jednodrutowe. Linka giętka wymaga serii 221.
24 A przy 450 V
Parametry znamionowe pojedynczego zacisku, nie sumy prądów w złączce.
Szyna N lub PE
Typowe zastosowanie: zebranie wszystkich przewodów neutralnych lub ochronnych w jednym punkcie puszki.
Do 60 °C
Klasa temperaturowa T60.
Dobór
Osiem wejść to węzeł, nie rozgałęzienie
Prąd znamionowy 24 A dotyczy pojedynczego zacisku. Przy ośmiu żyłach trzeba pilnować bilansu: przez złączkę pełniącą rolę węzła N przechodzi suma prądów obciążenia poszczególnych obwodów i to ona, a nie prąd jednego zacisku, decyduje o tym, czy taki węzeł ma sens.
Dlatego 8-wejściowa złączka jest stosowana przede wszystkim tam, gdzie zbiegają się przewody ochronne — obciążone prądem tylko w stanie awaryjnym — albo neutralne obwodów o niewielkim poborze.
Kontrola
Przed wciśnięciem
- Długość odizolowania
- 11 mm
- Rodzaj żyły
- jednodrutowa (sztywna)
- Przekrój
- 0,5–2,5 mm²
- Liczba wejść
- 8
Wariant
Mniejsze rozmiary rodziny
Do rozgałęzienia pojedynczego obwodu wystarczają mniejsze złączki: 2 wejścia, 3, 4, 5. Parametry elektryczne są w całej rodzinie takie same.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 2273 (Push Wire, obudowa przezroczysta, pokrywa jasnoszara)
- Rodzaj przewodu
- jednodrutowy 0,5–2,5 mm²
- Liczba wejść
- 8
- Długość odizolowania
- 11 mm
- Maksymalna temperatura otoczenia
- 60 °C (T60)
- Zgodność
- IEC 60998-2-2
- Kod producenta
- 2273-208
- EAN
- 5904422719821
Do pobrania
Dokumentacja producenta
Karta produktu producenta zawiera rysunek wymiarowy i wykaz dopuszczonych przekrojów.
