Wyłączniki różnicowo-prądowe (RCD) - skuteczna ochrona przed porażeniem i pożarem instalacji

Wyłącznik różnicowo-prądowy (RCD), potocznie wyłącznik różnicowy lub różnicówka, to element instalacji elektrycznej, który chroni ludzi przed porażeniem prądem oraz ogranicza ryzyko pożaru spowodowanego prądami upływu. Urządzenie stale porównuje prąd, który wpływa do obwodu, z prądem, który z niego wypływa. Gdy wykryje różnicę większą niż jego czułość (prąd znamionowy), np. 30 mA, natychmiast odłącza zasilanie. Dzięki temu, jeśli prąd "ucieka" przez uszkodzoną izolację lub ciało człowieka, obwód zostaje przerwany w ułamku sekundy.

W nowoczesnych instalacjach - zarówno domowych, jak i komercyjnych - stosowanie RCD jest standardem. Zabezpieczenie działa niezależnie od obciążenia i nie zastępuje ochrony nadprądowej; pełni rolę ochrony dodatkowej przed dotykiem pośrednim i bezpośrednim oraz upływami prądu.

Jak działa wyłącznik różnicowoprądowy?

Zasada działania różnicówki polega na mierzeniu sumy prądów płynących przewodami roboczymi. W stanie normalnym suma wynosi zero. Gdy pojawi się upływ (np. przez obudowę urządzenia do ziemi), suma nie jest równa zeru - powstaje prąd różnicowy. Jeśli przekroczy czułość IΔn (prąd znamionowy), mechanizm wyzwala rozłączenie torów prądowych. Czas zadziałania różnicówki jest bardzo krótki (kilka-kilkanaście milisekund). Zabezpieczenie zadziała niezależnie od wartości prądu obciążenia.

Typy RCD i ich zastosowanie

Rodzaje wyłączników różnicowoprądowych określa typ wyzwalania - czyli na jakie kształty prądu upływu reaguje urządzenie. To klucz do poprawnego doboru i mniejszej liczby niepotrzebnych zadziałań.

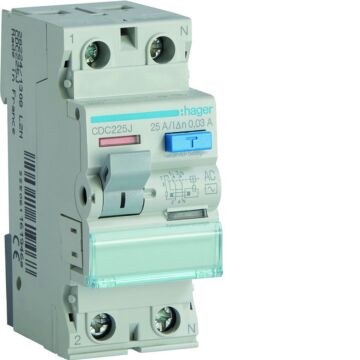

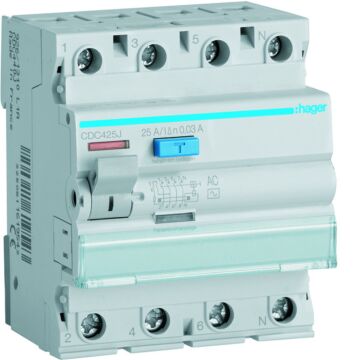

RCD Typ AC

Wykrywa czysty prąd przemienny sinusoidalny. Sprawdza się przy prostych odbiornikach bez elektroniki.

RCD Typ A

Reaguje na prąd AC i pulsujący DC. Najczęściej zalecany wybór w domowych instalacjach...

RCD Typ F

Przeznaczony do urządzeń z przetwornicami o zmiennej częstotliwości...

RCD Typ B

Wykrywa AC, pulsujący DC oraz gładki prąd stały; stosowany przy falownikach PV...

RCD selektywne (I/S)

Z opóźnioną charakterystyką wyzwalania, montowane piętrowo...

Dobierając zabezpieczenie różnicowe, zwróć uwagę na: charakterystykę wyzwalania, środowisko pracy, typ zasilanych urządzeń i wymagania projektowe. W praktyce w obwodach gniazd i oświetlenia najczęściej wybiera się RCD typ A, w obwodach z silnikami inwerterowymi - RCD typ F, a w instalacjach z przetwornicami i falownikami - typ B. Dzięki właściwemu doborowi typów zwiększasz skuteczność ochrony i ograniczasz ryzyko niepotrzebnych wyłączeń.

Inne kluczowe parametry RCD: na co zwrócić uwagę przy zakupie?

Wybierając wyłączniki różnicowoprądowe, należy zwrócić uwagę na kilka kluczowych parametrów technicznych:

• Czułość IΔn - najpopularniejszy jest wyłącznik różnicowo-prądowy 30 mA do ochrony ludzi; wyższe wartości (100/300 mA) stosuje się zwykle przeciwpożarowo w wybranych sekcjach.
• Prąd znamionowy In - dobierany do obciążenia i przekroju przewodów: typowo 16 A, 20 A, 25 A, 40 A..
• Napięcie znamionoweUn - 230 V dla obwodów jednofazowych i 400 V dla obwodów trójfazowych; dobór musi odpowiadać instalacji.
• Liczba biegunów - 2P dla zasilania 1-fazowego (wyłącznik różnicowo-prądowy jednofazowy), 4P dla 3-faz (wyłącznik różnicowoprądowy 3-fazowy).
• Czas zadziałania różnicówki - powinien mieścić się w wymaganiach norm dla danej czułości; krótszy czas to szybsze odłączenie zagrożenia.
• Prąd zwarciowy i współpraca z zabezpieczeniami - RCD nie służy do wyłączania zwarć; musi współpracować z odpowiednim wyłącznikiem nadprądowym "przed" nim, aby wytrzymać spodziewany prąd zwarciowy w danym obwodzie.
• Oznaczenia na obudowie - szukaj informacji: IΔn (np. 30 mA), In (16/20/25/40 A), Un (230/400 V), typ (AC/A/F/B), 2P/4P oraz schematu ułatwiającego właściwy montaż.

Zestaw tych parametrów pozwala wybrać zabezpieczenie różnicowe dopasowane do charakteru obwodów i urządzeń. Przed montażem zawsze potwierdź zgodność danych na obudowie z projektem instalacji i wykonaj testy, aby mieć pewność, że RCD zadziała dokładnie tak, jak oczekujesz.

Budowa, oznaczenia i symbole na obudowie RCD - jak je czytać?

Budowa wyłącznika różnicowoprądowego to: przekładnik sumujący oraz układ wyzwalający w obudowie na szynę DIN z dźwignią i przyciskiem TEST (T). Przekładnik porównuje prądy; przy różnicy większej niż IΔn (np. IΔn 30 mA) mechanizm rozłącza tory.

Na froncie znajdziesz kluczowe oznaczenia różnicówki:

• In (np. 16 A / 20 A / 25 A / 40 A), napięcie 230 V (2P) lub 400 V (4P),
• typ: AC / A / F / B,
• liczba biegunów: 2P (jednofazowe) lub 4P (trójfazowe),
• czasem literę S/I dla wersji selektywnych.

Mały rysunek to schemat różnicówki - pokazuje tory prądowe, przekładnik i obwód testu. Umiejętność czytania symboli ułatwia dobór (2P/4P, IΔn 30 mA, In 16-40 A, typ AC/A/F/B) i poprawny montaż.

Jak podłączyć wyłącznik różnicowoprądowy jednofazowy i trójfazowy

Podłączenie różnicówki jednofazowej polega na poprowadzeniu zasilania L i N na wejście RCD oraz tych samych torów na wyjście. PE omija urządzenie. Kluczowe jest, by za jednym RCD była jedna wspólna szyna N - mieszanie neutralnych z innych obwodów powoduje nieprawidłowe zadziałania.

Schemat podłączenia wyłącznika różnicowoprądowego trójfazowego zakłada wprowadzenie na wejście L1, L2, L3, N i wyprowadzenie tych torów na obwody. Wszystkie cztery przewody muszą przejść przez RCD.

Układ TN-C a RCD - tylko po modernizacji
W starych instalacjach TN-C z przewodem PEN nie montuje się RCD przed rozdziałem. Elektryk najpierw wykonuje przejście na TN-C-S (rozdział PEN na PE i N), a dopiero potem realizuje podłączenie RCD. Pytania typu jak podłączyć różnicówkę bez uziemienia mają więc prostą, fachową odpowiedź: konieczny jest wydzielony PE i poprawne uziemienie.

Podłączenie różnicówki (RCD) powinna wykonywać wyłącznie osoba z uprawnieniami. Elektryk odpowiada za poprawny dobór przekrojów, zabezpieczeń współpracujących i za zgodność z normami - to on wie nie tylko jak podłączyć różnicówkę, ale też jak zweryfikować instalację pomiarami po montażu.

Jak dobrać wyłącznik różnicowoprądowy - najczęstsze kombinacje

Dobór wyłącznika różnicowoprądowego (RCD) zawsze trzeba dopasować do konkretnej instalacji: przekrojów przewodów, zabezpieczeń nadprądowych, liczby faz i charakteru odbiorników. Najlepiej skonsultować wybór z uprawnionym elektrykiem, który zweryfikuje parametry i wymagane pomiary. Oto kilka typowych kombinacji:

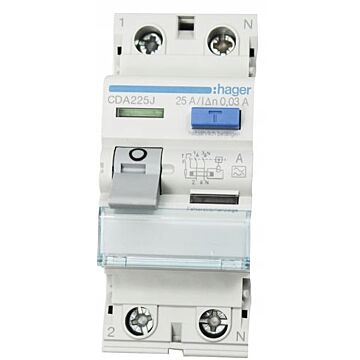

• Gniazda i oświetlenie 230 V (dom): różnicówki jednofazowe 2P, RCD typ A, IΔn 30 mA, In 16 A lub 20 A - uniwersalny zestaw dla obwodów 1-fazowych.

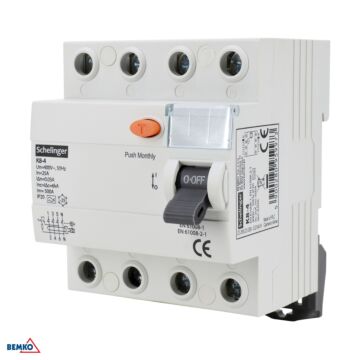

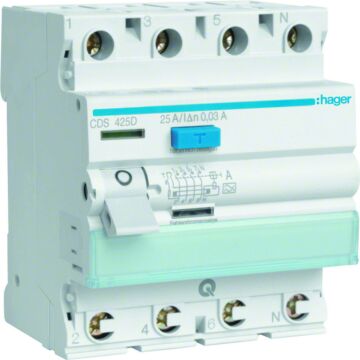

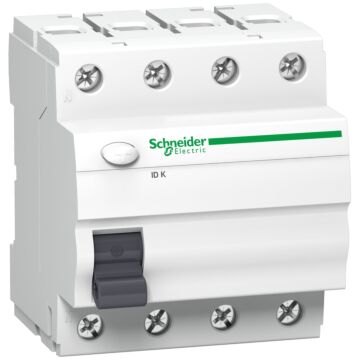

• Odbiorniki 3-fazowe (płyta, piec, pompa ciepła): wyłącznik różnicowoprądowy 3-fazowy 4P, typ A, IΔn 30 mA, In 25 A lub 40 A (np. wyłącznik różnicowoprądowy 3-fazowy 25 A albo różnicówka 3-fazowa 40 A).
• Urządzenia z przetwornicami/inwerterami (AGD inwerterowe, klimatyzacja): RCD typ F, IΔn 30 mA, 2P lub 4P zależnie od zasilania; In dobierz do obciążenia (często 25-40 A).

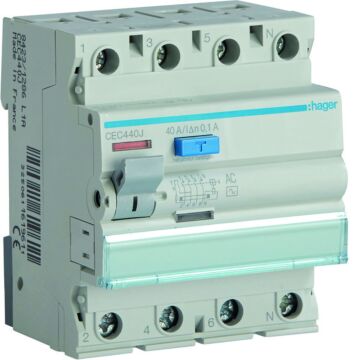

• Główna ochrona selektywna w rozdzielnicy: na wejściu RCD selektywny I/S100/300 mA (przeciwpożarowo, In ~40 A zgodnie z przydziałem mocy), a na obwodach końcowych zabezpieczenia różnicowoprądowe 30 mA - zapewnia to selektywność i ogranicza zbędne zadziałania.

Powyższe konfiguracje to punkty wyjścia. Ostateczny dobór zabezpieczenia różnicowego powinien potwierdzić elektryk po analizie schematu, warunków zasilania (230/400 V), liczby biegunów (2P/4P), wymaganej czułości IΔn i prądu znamionowego In. Dzięki temu RCD będzie skuteczny i zgodny z normami.

Jeśli szukasz pewnych, zgodnych z normami rozwiązań do domu lub firmy, sprawdź wyłączniki różnicowo-prądowe w sklepie Citrono.pl - oferujemy szeroki asortyment modeli jednofazowych i trójfazowych, różne czułości i prądy znamionowe oraz typy. W ofercie znajdują się produkty m.in. Bemko, ETI, Hager, Noark, Schelinger - wybierane przez instalatorów i inwestorów profesjonalnych.

FAQ - szybkie odpowiedzi na popularne pytania

Nasze artykuły

• Testowanie i kontrola różnicówek - jak sprawdzić, czy działają poprawnie?
• Jak podłączyć różnicówkę - schematy i porady dla 1-fazowych i 3-fazowych instalacji
• Jak dobrać wyłącznik różnicowoprądowy - praktyczny przewodnik krok po kroku
• Więcej o wyłącznikach różnicowo-prądowych?

Poprawnie dobrane i zamontowane wyłączniki różnicowoprądowe podnoszą bezpieczeństwo użytkowników i niezawodność instalacji. Przy wyborze kieruj się typem działania, czułością, prądem znamionowym, liczbą biegunów, napięciem znamionowym oraz wymogami sieci i pamiętaj o regularnym teście oraz okresowych pomiarach. W razie wątpliwości dotyczących doboru lub podłączenia wyłącznika różnicowoprądowego skonsultuj się z uprawnionym elektrykiem - prawidłowy montaż i pomiary są kluczowe dla bezpieczeństwa.
