Zastanawiasz się, jaka jest różnica pomiędzy YKY a YDY? Choć ich nazwy brzmią podobnie i często są wymieniane obok siebie, w rzeczywistości są to dwa zupełnie różne produkty o odmiennych zastosowaniach. W tym artykule dokładnie wyjaśnimy, czym się różnią, jakie są ich właściwości, oraz doradzimy, kiedy najlepiej użyć każdego z nich.

Kabel YKY to kabel elektryczny przeznaczony przede wszystkim do stosowania na zewnątrz oraz do układania bezpośrednio w ziemi. Z tego powodu określany jest potocznie jako „kabel ziemny”.

• Żyły: miedziane, izolowane PVC.
• Izolacja zewnętrzna: gruba, odporna na wilgoć, uszkodzenia mechaniczne oraz promieniowanie UV, zazwyczaj czarna.
• Odporność: duża odporność mechaniczna, wilgoć oraz warunki atmosferyczne.
• Zastosowanie: instalacje elektryczne zewnętrzne, ziemne, przyłącza energetyczne, ogrody, altany, garaże.
• Napięcie znamionowe: 0,6/1kV (600/1000V).

Najczęściej spotykane przekroje kabli YKY:

• YKY 3x2,5 mm² – np. instalacje ogrodowe, oświetleniowe,
• YKY 5x10 mm² – przyłącza elektryczne domów jednorodzinnych,
• YKY 4x16 mm² – zasilanie większych obiektów,
• YKY 5x6 mm² lub YKY 5x4 mm² – instalacje gospodarcze, altany, garaże.

Więcej o kablach YKY pisaliśmy tutaj.

Przede wszystkim należy podkreślić, że YDY nie jest kablem, lecz przewodem instalacyjnym. Potocznie jednak często określany jest mianem „kabla”, co nie jest do końca poprawne technicznie. Przewód YDY stosowany jest wyłącznie wewnątrz budynków, do instalacji elektrycznych podtynkowych lub natynkowych.

Jego cechy charakterystyczne to:

• Żyły: miedziane, izolowane PVC.
• Izolacja zewnętrzna: cienka warstwa PVC, zwykle biała lub szara.
• Odporność: mniejsza odporność na czynniki zewnętrzne, nieodporny na wilgoć ani promieniowanie UV, niewielka odporność mechaniczna.
• Zastosowanie: instalacje elektryczne wewnętrzne w pomieszczeniach suchych, podtynkowe i natynkowe.
• Napięcie znamionowe: 450/750V.

Najczęściej stosowane przekroje kabla YDY:

• YDY 3x1,5 mm² – instalacje oświetleniowe,
• YDY 3x2,5 mm² – instalacje gniazdek elektrycznych, odbiorniki o większym obciążeniu.

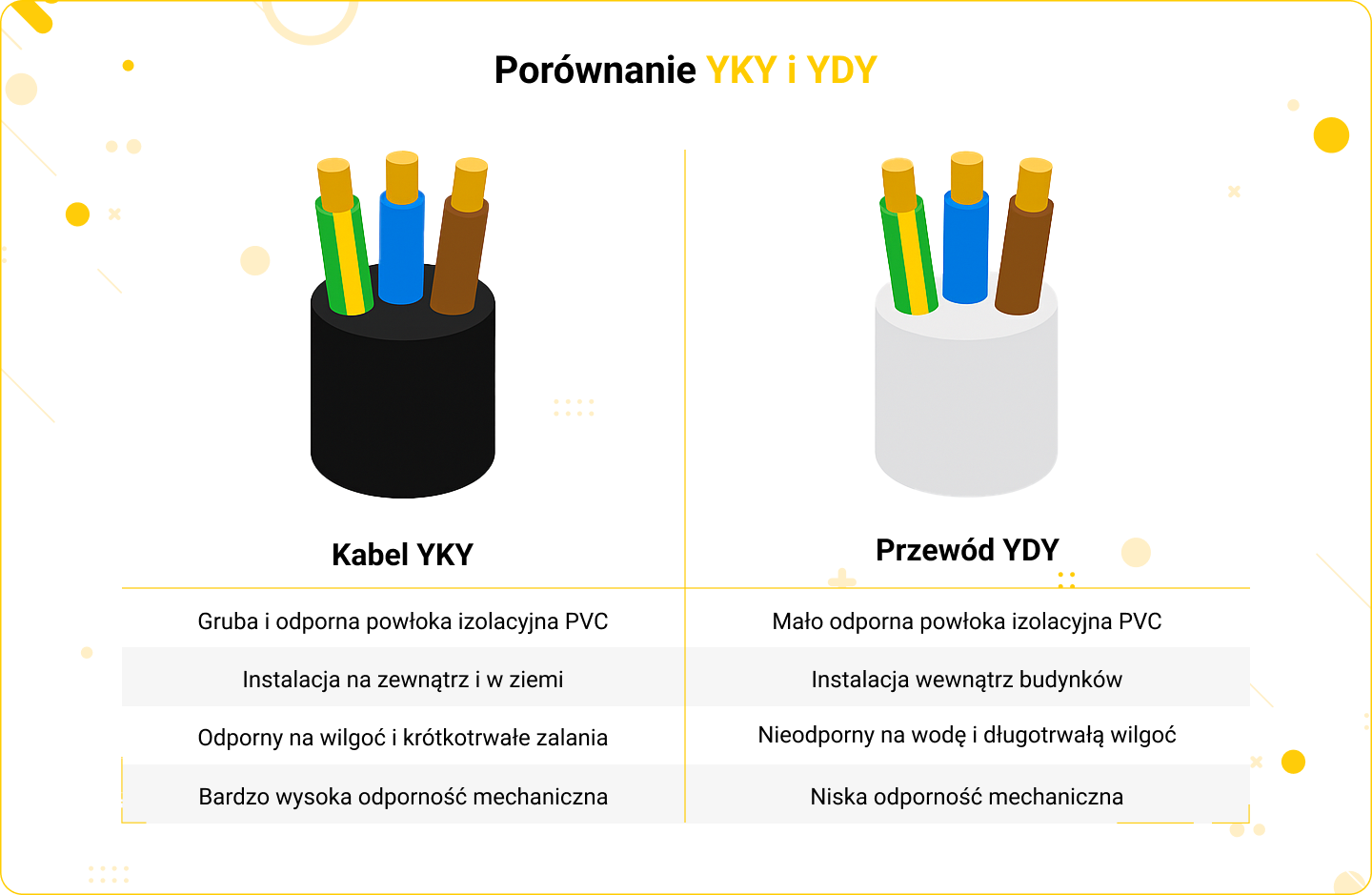

1. Budowa izolacji

YKY: Gruba powłoka izolacyjna PVC, odporna na uszkodzenia mechaniczne i warunki atmosferyczne. Powłoka jest twarda i sztywna.

YDY: Cieńsza powłoka izolacyjna, brak odporności na wilgoć, promieniowanie UV i uszkodzenia mechaniczne. Powłoka jest bardziej elastyczna, łatwiejsza w układaniu.

2. Miejsce instalacji

YKY: na zewnątrz, w ziemi, instalacje narażone na wilgoć i promieniowanie UV.

YDY: wewnątrz budynków, głównie w pomieszczeniach suchych.

3. Odporność na wilgoć i wodę

YKY: odporny na wilgoć i krótkotrwałe zalanie wodą, może być bezpośrednio zakopany w ziemi.

YDY: nieodporny na wodę ani długotrwałą wilgoć, w ziemi ulega szybkiemu uszkodzeniu.

4. Odporność mechaniczna

YKY: bardzo wysoka odporność mechaniczna.

YDY: niska odporność mechaniczna.

Nie. Kabel YDY nie jest przeznaczony do układania bezpośrednio w ziemi, ani na zewnątrz bez dodatkowego zabezpieczenia. Brak odpowiedniej izolacji sprawia, że szybko ulega uszkodzeniu przez wilgoć, mróz lub uszkodzenia mechaniczne. Zastosowanie go w takim środowisku jest błędem technicznym i może prowadzić do poważnych awarii instalacji.

Do układania w ziemi należy zawsze używać kabli typu YKY, np.:

• YKY 3x2,5 mm²
• YKY 5x10 mm²
• YKY 5x6 mm²

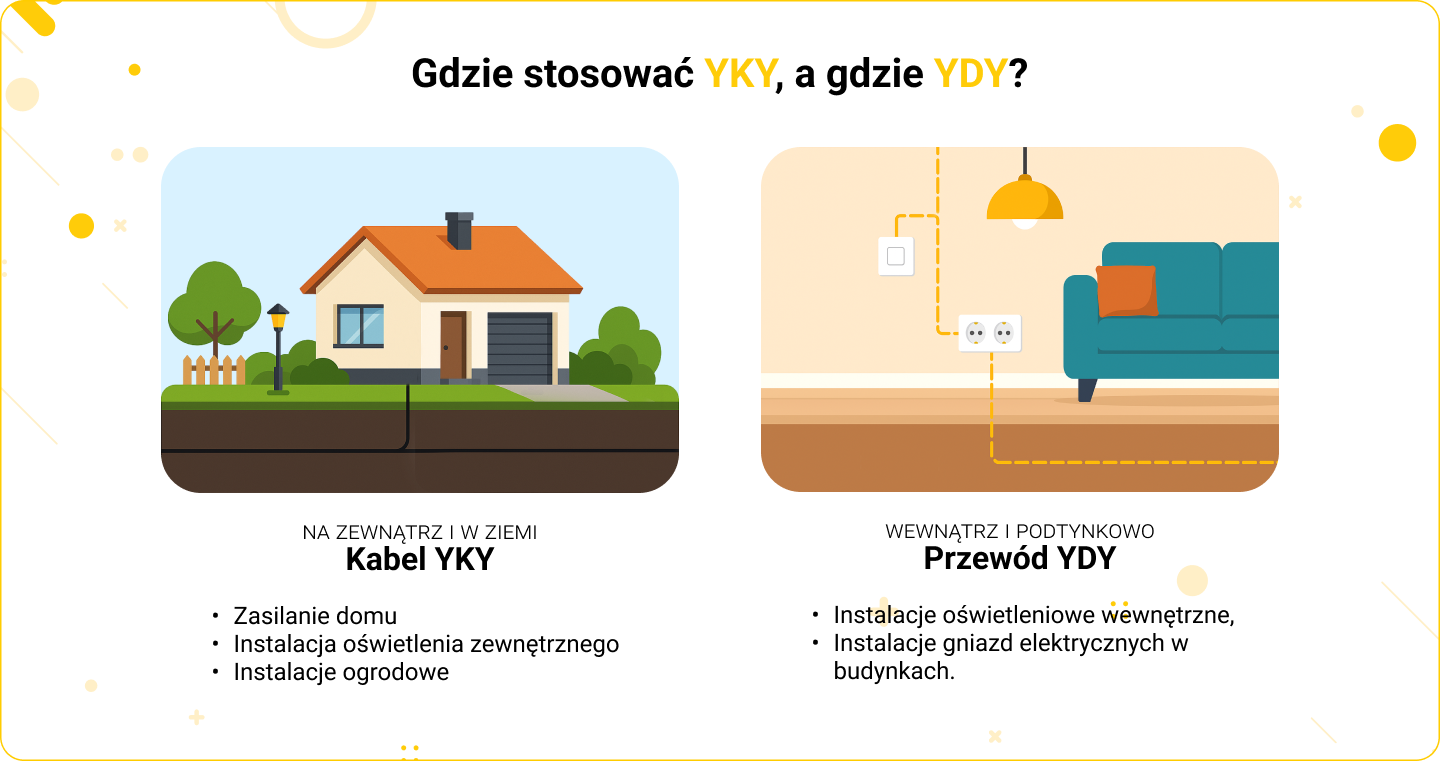

Wybierz kabel YKY, gdy:

Potrzebujesz instalacji elektrycznej na zewnątrz budynku.
Układasz kabel bezpośrednio w ziemi.

Przykładowe zastosowania YKY:

• Zasilanie domu
• Instalacja oświetlenia zewnętrznego
• Instalacje ogrodowe

Wybierz przewód YDY, gdy:

• Układasz instalację elektryczną wewnątrz pomieszczeń.
• Kabel układany jest pod tynkiem lub natynkowo w miejscach suchych.

Przykładowe zastosowania YDY:

• Instalacje oświetleniowe wewnętrzne,
• Instalacje gniazd elektrycznych w budynkach.

Wybór między YKY a YDY zależy przede wszystkim od warunków, w których kabel będzie użytkowany. Zastosowanie kabla YDY jest ograniczone wyłącznie do instalacji wewnętrznych, natomiast YKY jest rozwiązaniem do stosowania na zewnątrz budynków i bezpośrednio w gruncie.

Pamiętaj, że dobór odpowiedniego typu kabla to kwestia zarówno bezpieczeństwa, jak i trwałości instalacji elektrycznej. Kable zawsze wybieraj zgodnie z miejscem oraz warunkami ich użytkowania.
