W świecie instalacji elektrycznych trudno o bardziej charakterystyczny przewód niż YDY. To właśnie ten model spotkamy najczęściej podczas remontu mieszkania, w trakcie realizacji nowej inwestycji mieszkaniowej czy przy adaptacji pomieszczeń usługowych. Dla doświadczonych elektryków i projektantów to codzienność, jednak dla osób rozpoczynających przygodę z branżą lub wykonujących drobne prace instalacyjne na własną rękę, skrót YDY może wydawać się nieco tajemniczy. W tym artykule krok po kroku wyjaśnimy, czym dokładnie jest przewód YDY, do czego służy, jakie ma warianty oraz na co zwrócić uwagę przy jego zakupie i stosowaniu.

Oznaczenie „YDY” to skrót używany w branży elektrotechnicznej do opisu konkretnej konstrukcji przewodu instalacyjnego. Pierwsza litera "Y" wskazuje na to, że zarówno izolacja żył, jak i powłoka zewnętrzna wykonane są z tworzywa PVC (polwinitu). Jest to materiał odporny na działanie wilgoci, promieniowanie UV (w ograniczonym stopniu) oraz różnego rodzaju uszkodzenia mechaniczne, co czyni go idealnym do zastosowań wewnątrz budynków. Litera „D” oznacza, że mamy do czynienia z przewodem, w którym żyły ułożone są równolegle, a nie skręcone. Ostatnia litera „Y” to ponowne wskazanie na polwinitową izolację zewnętrzną. A zatem:

• Y - izolacja żył wykonana z PVC (polwinitu),
• D - przewód drut z żyłami ułożonymi równolegle, pochodzi z dawnej normy PN-91/E-90103 (która była podstawą starszych oznaczeń)
• Y - powłoka zewnętrzna wykonana z PVC (polwinitu)

W praktyce oznacza to, że przewód YDY to okrągły przewód elektryczny z izolacją z PCW, który składa się miedzianych, jednodrutowych żył ułożonych równolegle. Możemy spotkać go też pod nazwą "kabel YDY", choć technicznie rzecz biorąc — to przewód, nie kabel. Jego zalety to:

• łatwość prowadzenia przewodu dzięki sztywności,
• odporność na zagniecenia i mechaniczne uszkodzenia podczas montażu,
• wszechstronność – wiele wariantów przekrojów i liczby żył.

Z punktu widzenia praktyka, przewód YDY to uniwersalne narzędzie pracy. W zależności od liczby żył i przekroju, wykorzystuje się go do różnych typów instalacji:

• instalacjach oświetleniowych (YDY 3x1,5),
• zasilaniu gniazd 230V (YDY 3x2,5),
• przyłączeniach urządzeń AGD i RTV,
• obwodach trójfazowych (YDY 5x1,5, YDY 5x2,5),
• sterowaniu roletami, bramami, systemami alarmowymi,
• instalacjach automatyki domowej i przemysłowej.

Modele 2- i 3-żyłowe z przekrojem 1,5 mm² najczęściej stosuje się do zasilania punktów oświetleniowych, gdzie obciążenie prądowe nie jest zbyt wysokie. Z kolei wersje 3x2,5 mm² są standardem przy wykonywaniu obwodów gniazd wtykowych 230V. Przy większych obciążeniach – np. dla płyt indukcyjnych, piekarników, ogrzewania elektrycznego – wybiera się grubsze przewody, np. 3x4 mm², 5x2,5 mm² czy nawet 5x6 mm².

Przewody YDY stosuje się również w rozdzielnicach, do zasilania obwodów jednofazowych i trójfazowych, w systemach sterowania roletami, bramami garażowymi, systemach alarmowych czy automatyce budynkowej. Ich prostota montażu, sztywność i odporność na uszkodzenia sprawiają, że są cenione zarówno przez elektryków, jak i projektantów.

Warto dodać, że przy długościach powyżej 20–25 m trzeba wziąć pod uwagę Jaka jest różnica między przewodem a kablem?
 – czasem 3x2,5 mm² dla gniazd będzie niewystarczający np. do zasilania kuchni oddalonej od rozdzielnicy.

Choć potocznie terminy „przewód” i „kabel” bywają używane zamiennie, w praktyce technicznej różnią się istotnie:

• Przewód – prostsza konstrukcja, złożona z jednej lub kilku żył w izolacji, bez dodatkowego ekranowania. Przeznaczony do pracy wewnątrz budynków.
• Kabel – bardziej złożony, często z dodatkową warstwą ochronną (oplot, ekran, wzmocnienia), przystosowany do pracy w trudnych warunkach: w ziemi, wodzie, na zewnątrz.

YDY to przewód, nie kabel – dlatego należy stosować go wyłącznie tam, gdzie warunki środowiskowe nie przekraczają jego możliwości.

Nazwy przewodów, takie jak YDY 3x2,5, zawierają cenną informację o ich budowie. Oznaczenie "3x2,5" oznacza, że przewód składa się z trzech żył, z których każda ma przekrój 2,5 mm². Podobnie: "3x1,5" to trzy żyły o przekroju 1,5 mm², a "5x4" to pięć żył o przekroju 4 mm² każda. Przykłady:

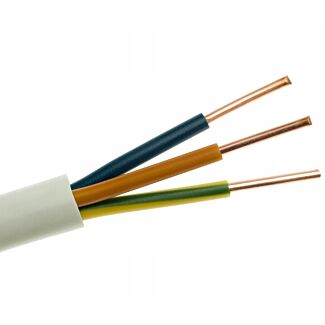

• YDY 3x1,5 – trzy żyły, każda o przekroju 1,5 mm² ,
• YDY 3x2,5 – trzy żyły po 2,5 mm²,
• YDY 5x2,5 – pięć żył po 2,5 mm²,
• YDY 4x1,5 – do układów trójfazowych bez przewodu neutralnego.

Liczba żył determinuje, do jakiego typu obwodu przewód może zostać użyty. Trzy żyły to zazwyczaj faza, neutralny i ochronny – czyli standardowy układ dla instalacji jednofazowej z uziemieniem. Cztery żyły są wykorzystywane w instalacjach trójfazowych bez przewodu neutralnego (np. do silników), a pięć żył – w pełnym układzie trójfazowym z przewodem neutralnym i ochronnym.

Przekrój żyły wpływa bezpośrednio na jej zdolność do przenoszenia prądu. Dla przykładu: 1,5 mm² jest wystarczające dla obwodów oświetleniowych, ale do zasilania gniazd lub urządzeń grzewczych wybiera się raczej 2,5 mm² lub większe.

Ceny przewodów YDY są uzależnione od kilku czynników – m.in. przekroju, liczby żył, producenta oraz bieżącej sytuacji na rynku surowców. Przykładowo, przewód YDY 3x2,5 kosztuje średnio od 3,50 zł do 5,00 zł za metr bieżący. Wersje o większym przekroju, np. YDY 5x4 czy YDY 5x6, osiągają ceny rzędu 10–20 zł/m, a warianty 5x10 mm² potrafią przekroczyć 30 zł/m.

Warto pamiętać, że cena nie powinna być jedynym kryterium wyboru. Przewód niskiej jakości może mieć cieńszą izolację, niepełny przekrój żyły, a także gorsze właściwości przewodzenia prądu. Lepiej zainwestować w produkt od sprawdzonego producenta niż ryzykować późniejsze problemy eksploatacyjne.

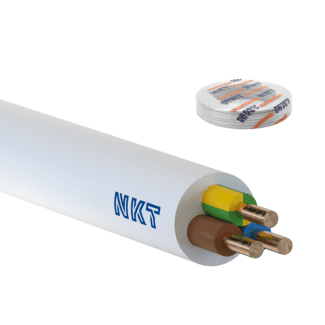

Na polskim rynku dostępnych jest wielu producentów przewodów YDY. Do najbardziej rozpoznawalnych należą: NKT, TeleFonika Kable, Bitner oraz Elektrokabel. Firmy te posiadają certyfikaty zgodności z europejskimi normami, zapewniają stabilną jakość produktu oraz odpowiednią dokumentację techniczną.

Kupując przewód, warto zwrócić uwagę na:

• czy posiada oznaczenia zgodne z PN-EN 50575,
• jakość wykonania izolacji (brak pęknięć, równa struktura),
• elastyczność i trwałość powłoki zewnętrznej,
• precyzyjny przekrój miedzianych żył (bez nadmiernych zanieczyszczeń, z pełnym splotem).

Oznaczenie 450/750V na przewodzie YDY to deklaracja producenta dotycząca maksymalnych napięć roboczych, jakie dany przewód może bezpiecznie przenosić. Wartość 450V to dopuszczalne napięcie między żyłą a ziemią (uziemieniem), natomiast 750V to dopuszczalne napięcie pomiędzy żyłami wewnątrz przewodu.

Takie parametry pozwalają stosować przewody YDY w większości typowych instalacji domowych i przemysłowych. Warunkiem jest zachowanie odpowiednich warunków montażu oraz zgodność z obowiązującymi normami.

Dopisek „żo” (skrót od „żółto-zielony”) informuje, że jedna z żył to przewód ochronny PE, przeznaczony do uziemienia. Ma on charakterystyczną izolację w kolorze żółto-zielonym i nie może być używany jako przewód fazowy ani neutralny.

Co więcej, oznaczenie “żó” to raczej oznaczenie stosowane w hurtowniach i potocznie – nie występuje jako formalny element oznaczenia zgodnego z normami. Kolorystyka żył (np. żółto-zielony PE) powinna być jednoznaczna z normą PN-HD 308 S2.

Oferta przewodów YDY jest bardzo szeroka. Najczęściej spotykane konfiguracje to:

• YDY 3x2,5 — do zasilania gniazd 230V,
• YDY 3x1,5 — do obwodów oświetleniowych,

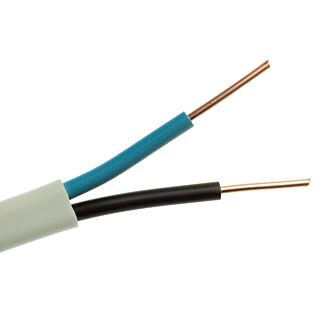

• YDY 2x1,5 — idealny do prostych instalacji bez uziemienia,

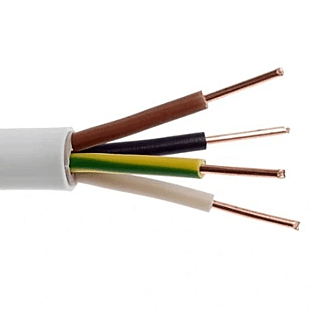

• YDY 4x1,5 — przewód czterożyłowy np. do sterowania,
• YDY 5x1,5 / YDY 5x2,5 — do rozbudowanych instalacji trójfazowych,
• YDY 3x4 — do zasilania urządzeń o większym poborze mocy,
• YDY 5x4, YDY 5x6, YDY 5x10 — do zastosowań przemysłowych i rozdzielnic.

Wybór przekroju zależy od planowanego obciążenia prądowego i długości linii.

Przewód YDY to jeden z podstawowych elementów każdej nowoczesnej instalacji elektrycznej. Dzięki swojej uniwersalności, dostępności w wielu wariantach i łatwości montażu, cieszy się ogromną popularnością zarówno wśród profesjonalnych elektryków, jak i majsterkowiczów.

Zrozumienie oznaczeń typu "YDY 3x2,5" czy "450/750V" pozwala na świadome projektowanie i wykonywanie instalacji – zgodnie z normami, bezpiecznie i efektywnie. Pamiętajmy, że choć przewody te są stosunkowo proste konstrukcyjnie, to ich prawidłowy dobór i montaż mają bezpośredni wpływ na niezawodność oraz bezpieczeństwo całej instalacji elektrycznej.
