Współczesne instalacje elektryczne – zarówno domowe, jak i przemysłowe – opierają się na wielu typach przewodów. Wybór odpowiedniego modelu zależy od takich czynników jak miejsce prowadzenia instalacji, obciążenie prądowe, sposób montażu, potrzeba elastyczności czy odporność na warunki zewnętrzne. Znajomość właściwości różnych przewodów to podstawa pracy każdego elektryka – niezależnie od tego, czy jest to specjalista, czy pasjonat wykonujący instalację we własnym zakresie. W poniższym zestawieniu przedstawiamy pięć kluczowych grup przewodów: YDY/YDYp, DY/DYc, LgY, OMY/OMYp oraz OWY, omawiając ich budowę, zastosowanie i konkretne przykłady oznaczeń.
Przewody YDY i YDYp – instalacje wewnętrzne w standardzie budowlanym
YDY to jeden z najczęściej stosowanych przewodów w budownictwie mieszkaniowym o napięciu znamionowym 450/750V. Jego konstrukcja opiera się na żyłach miedzianych jednodrutowych (drutach), które otoczone są izolacją z polwinitu (PVC). Wszystkie żyły znajdują się we wspólnej powłoce zewnętrznej, również wykonanej z PVC. Przewód YDY występuje w wersji okrągłej, a jego cechą charakterystyczną jest sztywność, odporność mechaniczna oraz łatwość prowadzenia w rurkach instalacyjnych i peszlach. Więcej o przewodach YDY przeczytasz tutaj.
Z kolei YDYp to wariant o płaskiej konstrukcji, w którym żyły ułożone są równolegle w jednej płaszczyźnie. Dzięki temu przewód lepiej przylega do powierzchni i łatwiej go zatopić w tynku, co czyni go idealnym do montażu podtynkowego – zwłaszcza w nowych inwestycjach lub remontach generalnych.
Typowe zastosowania przewodów YDY i YDYp:
instalacje oświetleniowe (np. YDYp 3x1,5, YDY 3x1,5),
zasilanie gniazd 230V (np. YDY 3x2,5, YDYp 3x2,5),
obwody siłowe trójfazowe (np. YDY 5x2,5, YDY 5x4, YDY 5x6, YDY 5x10),
zasilanie urządzeń kuchennych, bojlerów, klimatyzatorów,
montaż w peszlach, korytach, bruzdach i tynku.
Przewód YDY nie nadaje się do montażu zewnętrznego ani do układania w ziemi – w takich przypadkach stosuje się kable typu YKY. Więcej o tym rodzaju kablu dowiesz się tutaj.
Przewody DY i DYc – klasyka dla rozdzielnic i połączeń punktowych

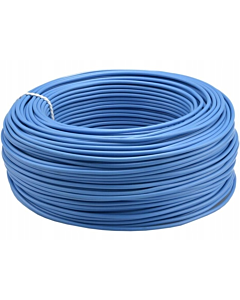

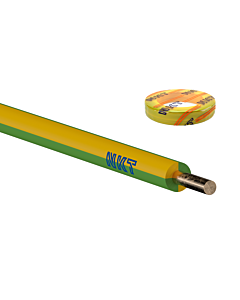

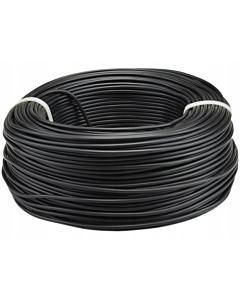

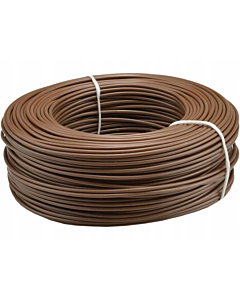

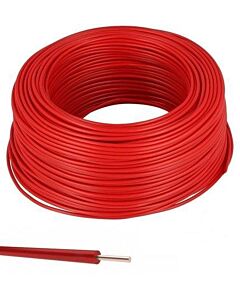

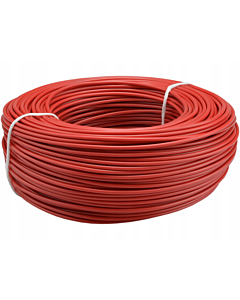

DY to przewód jednożyłowy o bardzo prostej konstrukcji – rdzeń z pojedynczego miedzianego drutu otoczony jest izolacją z PVC. Brak powłoki zewnętrznej powoduje, że DY może być stosowany wyłącznie wewnątrz pomieszczeń, i to w osłonie – np. w rurkach, peszlach, kanałach instalacyjnych lub obudowach urządzeń. Mimo swojej prostoty DY jest niezwykle popularny, zwłaszcza w połączeniach punktowych – w puszkach, rozdzielnicach i wewnętrznych instalacjach tablicowych. Napięcie znamionowe tych przewodów to 450/750V lub 300/500V, w zależności od modelu.
DYc to potoczne określenie na wariant linkowy – zamiast jednej żyły drutowej, przewód zbudowany jest z cienkich, splecionych drucików miedzianych. Ta konstrukcja zapewnia dużą elastyczność, co znacznie ułatwia prowadzenie przewodu w ciasnych przestrzeniach – np. w szafach sterowniczych czy automatyce przemysłowej.
Zastosowanie DY i DYc:
połączenia w puszkach elektrycznych (DY 1,5 mm², DY 2,5 mm²),
prowadzenie przewodów w rozdzielnicach,
instalacje sterujące i sygnałowe,
montaż wewnętrzny w suchym środowisku,
okablowanie szaf rozdzielczych i automatyki (DYc).
Warto pamiętać, że DY i DYc zawsze wymagają osłony mechanicznej – nie należy ich prowadzić „luzem” w tynku ani stosować na zewnątrz.
Przewody LgY – elastyczne linki do instalacji pomocniczych
LgY to jednożyłowe przewody linkowe, które cechują się dużą elastycznością i odpornością na częste zginanie. Każdy przewód składa się z wielodrutowej żyły miedzianej otoczonej jednolitą izolacją PVC. Występują w szerokim zakresie przekrojów – od 0,5 mm² aż do 35 mm² – co sprawia, że mogą być wykorzystywane zarówno w małych instalacjach sygnałowych, jak i w obwodach zasilających.
Dzięki swojej budowie, LgY doskonale sprawdza się w szafach sterowniczych, automatyce przemysłowej, systemach alarmowych, instalacjach dzwonkowych oraz wszędzie tam, gdzie liczy się precyzja prowadzenia i częsta manipulacja przewodami. Jednocześnie, przez fakt, że LgY nie posiada powłoki zewnętrznej, dlatego należy go prowadzić wyłącznie w kanałach, rurkach lub szafach – zgodnie z wymaganiami dotyczącymi ochrony mechanicznej.
Najczęściej stosowane przekroje przewodów LgY:
Zastosowanie:
okablowanie szaf elektrycznych i sterowniczych,
połączenia między modułami sterującymi,
instalacje pomiarowe i sterujące,
prowadzenie przewodów w warunkach ograniczonej przestrzeni.
Przewód linka LgY żółto-zielony 1,5mm2 750V - 100m104,00 zł 84,55 zł
Przewody OMY i OMYp – lekkie przewody do zasilania urządzeń
OMY to przewód wielożyłowy linkowy o okrągłym przekroju, zbudowany z miękkich żył miedzianych, w izolacji i wspólnej powłoce z PVC. Przeznaczony jest głównie do zasilania drobnych urządzeń elektrycznych, takich jak sprzęt AGD, elektronarzędzia, lampy biurkowe, wentylatory itp.
OMYp to jego wersja płaska – żyły ułożone są w jednej płaszczyźnie, co pozwala na bardziej kompaktowy montaż.
Ze względu na napięcie znamionowa 300V i brak odporności mechanicznej, przewody OMY i OMYp nie mogą być stosowane do stałych instalacji w budynkach ani prowadzone w tynku – ich przeznaczenie to zasilanie urządzeń przenośnych.
Najpopularniejsze warianty:
OMYp 2x0,75,
Zastosowania:
produkcja i naprawa przedłużaczy,
zasilanie urządzeń przenośnych,
instalacje tymczasowe i pomocnicze w warunkach domowych,
warsztaty, garaże, piwnice – wewnątrz budynków.
Przewody OWY – elastyczne i uniwersalne przewody siłowe
OWY to przewód o miękkiej konstrukcji (linka), przeznaczony do zasilania urządzeń elektrycznych o większym poborze mocy – zarówno w warunkach domowych, jak i przemysłowych. Dzięki elastycznym żyłom miedzianym oraz podwójnej izolacji (indywidualna dla każdej żyły i wspólna powłoka zewnętrzna z PVC), przewody OWY nadają się do montażu w miejscach, gdzie przewód narażony jest na zginanie lub ruch.
Typowe przekroje przewodów OWY:
Zastosowanie:
zasilanie maszyn i urządzeń w warsztatach i halach,
przedłużacze przemysłowe i siłowe,
połączenia ruchome w maszynach i urządzeniach,
elastyczne połączenia w trudno dostępnych miejscach.
Przewody OWY spełniają normy dotyczące napięcia 450/750 V i są zgodne z europejskimi normami kablowymi – można je stosować również jako przewody zasilające ruchome lub półstałe urządzenia elektryczne. W przypadku zasilania urządzeń ruchomych OWY sprawdza się lepiej niż sztywne przewody typu YDY, ale nie jest przeznaczony do pracy w warunkach bardzo intensywnego zginania lub narażenia mechanicznego.
Podsumowanie
Znajomość właściwości technicznych różnych typów przewodów to fundament każdej świadomej i bezpiecznej instalacji. W zależności od miejsca montażu, oczekiwanej elastyczności, dopuszczalnego obciążenia i warunków środowiskowych, należy stosować inne rozwiązania:
YDY/YDYp – do trwałych instalacji wewnętrznych w ścianach i tynkach,
DY/DYc – do połączeń punktowych, rozdzielnic i sterowania,
LgY – do automatyki i precyzyjnych instalacji sterujących,
OMY/OMYp – do lekkiego zasilania urządzeń przenośnych,
OWY – do zastosowań wymagających elastyczności i odporności.
Warto także pamiętać, że powyższe oznaczenia pochodzą z polskiego systemu klasyfikacyjnego przewodów. Dzięki temu artykułowi możesz trafniej dobrać przewód do swoich potrzeb – nie tylko zgodnie z normą, ale też praktycznie i bezpiecznie.
