Przewód YDY to absolutna podstawa domowych instalacji elektrycznych. Jest tak powszechny, że dla wielu wykonawców, projektantów i elektryków stanowi domyślny wybór przy planowaniu zasilania gniazd, oświetlenia czy urządzeń AGD. Jego uniwersalność, łatwość montażu i dostępność w wielu wariantach sprawia, że znajduje zastosowanie zarówno w nowoczesnym budownictwie, jak i w modernizowanych instalacjach. W tym artykule przyjrzymy się dokładnie przewodom YDY wykorzystywanym w domach – jakie są ich typy, parametry, zastosowania oraz odpowiedzi na najczęściej zadawane pytania związane z montażem.

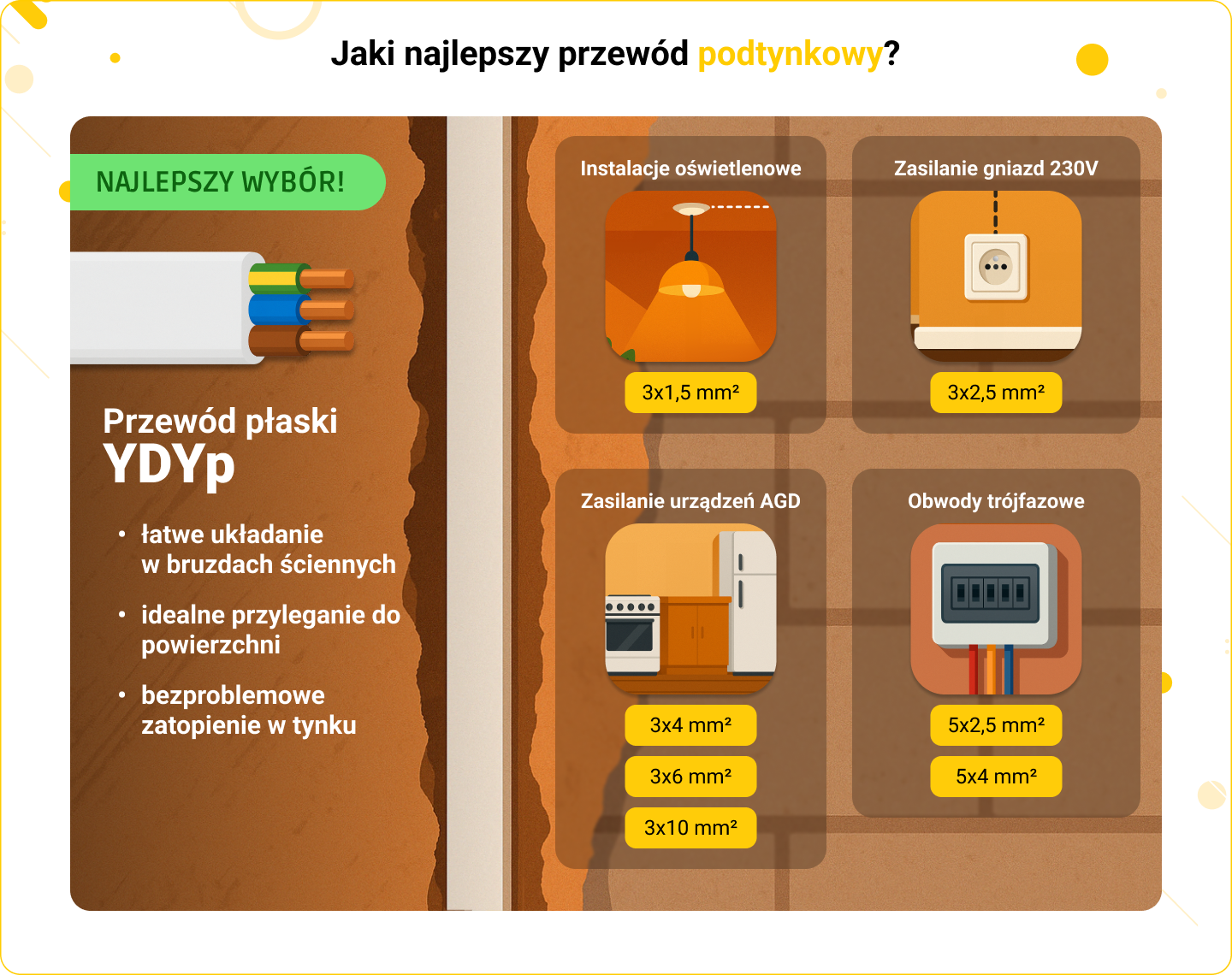

Pod tynk stosujemy przede wszystkim przewody YDYp i YDY, czyli klasyczne przewody elektroinstalacyjne do montażu wewnętrznego. Ich konstrukcje zostały zaprojektowane z myślą o trwałym osadzeniu w tynku lub prowadzeniu w bruzdach ściennych.

Choć przewód YDY, czyli okrągły przewód instalacyjny, nadaje się do montażu podtynkowego, to znacznie częściej stosuje się wariant płaski – YDYp, który nie tylko łatwiej układa się w bruzdach ściennych, ale też idealnie przylega do powierzchni i pozwala na bezproblemowe zatopienie go pod warstwą tynku.

Najczęściej wybierane przekroje pod tynk to:

• 3x1,5 mm² – do instalacji oświetleniowych,
• 3x2,5 mm² – do gniazd wtykowych 230V.

W zależności od lokalizacji i rodzaju odbiorników, pod tynk stosuje się również większe przekroje:

• 3x4 mm²,
• 5x4 mm²,
• 5x6 mm²,
• 5x10 mm² – np. do płyt indukcyjnych czy piekarników.

W instalacjach gniazdowych standardem jest przewód YDY i YDYp 3x2,5 mm². Taki przekrój zapewnia odpowiedni zapas mocy i pozwala zasilić kilka gniazd w jednym obwodzie bez ryzyka przeciążenia. Przewód 3x2,5 to trzy żyły: fazowa (L), neutralna (N) i ochronna (PE), każda o przekroju 2,5 mm², co odpowiada dopuszczalnemu obciążeniu rzędu 3,5–4 kW przy długości do 20 metrów.

Dzięki swojej popularności, przewody YDY 3x2,5 mm² są dostępne praktycznie w każdej hurtowni elektrycznej. Warianty takie jak YDY 3x2,5 lub YDYp 3x2,5 są często wybierane nie bez powodu – to podstawowy przewód instalacyjny do zasilania gniazd w każdym domu.

Nie. Zgodnie z dobrą praktyką instalacyjną gniazda powinny być zasilane przewodem o przekroju minimum 2,5 mm². Stosowanie 3x1,5 mm² do gniazd jest dopuszczalne wyłącznie w ściśle określonych przypadkach i powinno być uwzględnione w projekcie wraz z odpowiednim zabezpieczeniem.

Przewód YDY 3x1,5 mm² (przewód 3x1,5 okrągły) dopuszcza obciążenie rzędu ~2 kW, dlatego jego stosowanie do gniazd nie jest zalecane. Technicznie, może być użyty, jeśli gniazdo służy do zasilania niewielkich odbiorników, takich jak ładowarki, lampki nocne czy drobna elektronika, ale dalej nie jest to dobry wybór. Do typowych obwodów gniazdowych (np. z czajnikiem, pralką, mikrofalą) zaleca się wyłącznie min. 3x2,5 mm².

W wielu projektach YDY 3x1,5 mm² zarezerwowany jest wyłącznie dla:

• obwodów oświetleniowych,
• instalacji sterujących lub obwodów pomocniczych.

Nie istnieje jedna sztywna norma mówiąca, ile dokładnie gniazd można podłączyć na jednym przewodzie. W praktyce obowiązuje zasada: maksymalne obciążenie całego obwodu nie może przekraczać 16 A, co odpowiada około 3,5 kW mocy przy zasilaniu jednofazowym.

Dla przewodu YDY 3x2,5 mm² typowa praktyka to:

• do 8 gniazd w jednym obwodzie, jeśli są równomiernie rozłożone,
• do 5 gniazd, jeśli przewód jest długi (powyżej 25 m),
• 1 gniazdo, jeśli przewód zasila urządzenie dużej mocy (np. pralkę, zmywarkę, piekarnik).

Każdy przypadek należy rozpatrzyć indywidualnie – z uwzględnieniem długości przewodu, przekroju i charakterystyki zabezpieczenia.

Zgodnie z normą PN-HD 60364-5-52, dopuszcza się prowadzenie przewodów bez dodatkowej osłony w tynku stałym, o ile przewody są zatopione bezpośrednio w tynku lub betonie. Jednak ze względów serwisowych i mechanicznych instalatorzy często decydują się na prowadzenie przewodów YDY lub YDYp w peszlu – głównie ze względu na:

• łatwość wymiany uszkodzonego przewodu,
• ochronę przed uszkodzeniami mechanicznymi w czasie montażu,
• estetykę i porządek w instalacji.

W instalacjach natynkowych, w rurkach PCV lub w ścianach z płyt G-K, peszel jest zalecany, a czasem wręcz konieczny – zwłaszcza w środowiskach wilgotnych, na poddaszach, w garażach lub w miejscach narażonych na drgania.

Przewód YDY 3x2,5 mm² jest przeznaczony do pracy przy obciążeniu ciągłym do 20 A, co przy napięciu 230V oznacza około 4,6 kW mocy maksymalnej. Jednak ze względów bezpieczeństwa i zgodnie z dobrą praktyką projektową, warto przyjąć bezpieczny zapas mocy:

• 3,5–4 kW – obciążenie ciągłe,
• z zabezpieczeniem 16 A (najczęściej używane w gniazdach 230V).

Dla urządzeń dużej mocy (piekarniki, płyty indukcyjne, bojler) należy stosować przewody o większym przekroju – np. YDY 3x4 mm², YDY 5x4, a nawet YDY 5x6.

Średnica zewnętrzna przewodu zależy od producenta i konkretnej konstrukcji, ale dla standardowego przewodu YDY 3x2,5 mm² przyjmuje się orientacyjnie:

• ok. 9,5–10,5 mm (okrągły YDY),
• ok. 7,5–9 mm (płaski YDYp).

Warto znać ten parametr przy planowaniu bruzd, przepustów czy montażu w peszlu, aby uniknąć problemów z przeciąganiem przewodów lub uszkodzeniem izolacji.

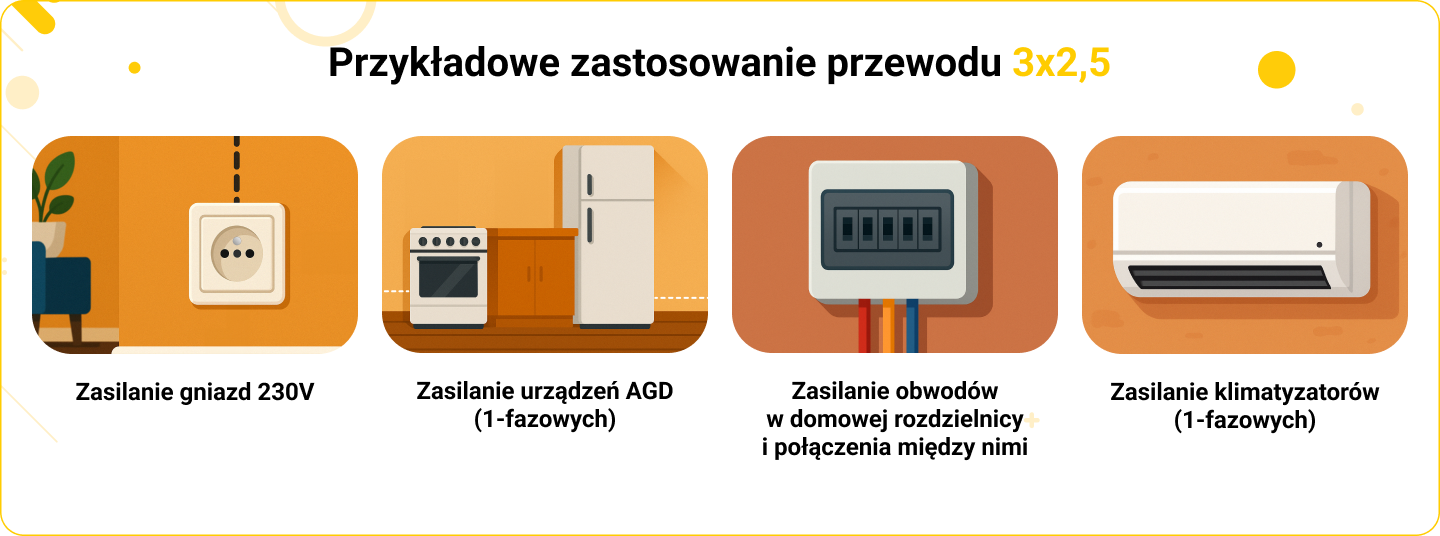

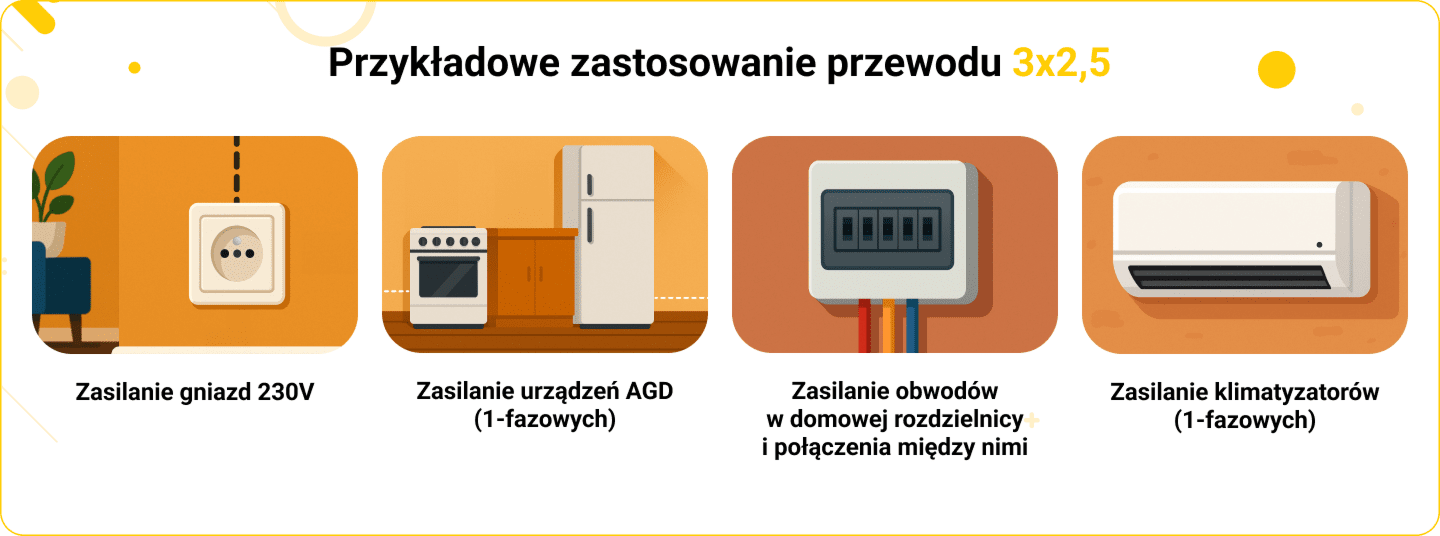

Przewód YDY 3x2,5 mm² (czyli okrągły przewód 3x2,5) to jeden z najczęściej stosowanych przewodów w domowych instalacjach elektrycznych. Jego zastosowanie obejmuje:

• zasilanie gniazd 230V (salony, kuchnie, łazienki, garaże),
• zasilanie urządzeń AGD (pralki, lodówki, mikrofalówki),
• podłączenia rozdzielnic piętrowych,
• zasilanie pomp, rekuperatorów, zmiękczaczy wody.
• zasilanie obwodów w domowej rozdzielnicy,
• połączenia między rozdzielnicami,
• zasilanie klimatyzatorów.

Ze względu na swój przekrój, przewód ten oferuje dobry kompromis między łatwością montażu a zdolnością prądową – dlatego jest tak powszechny zarówno w domach, jak i w lokalach użytkowych.

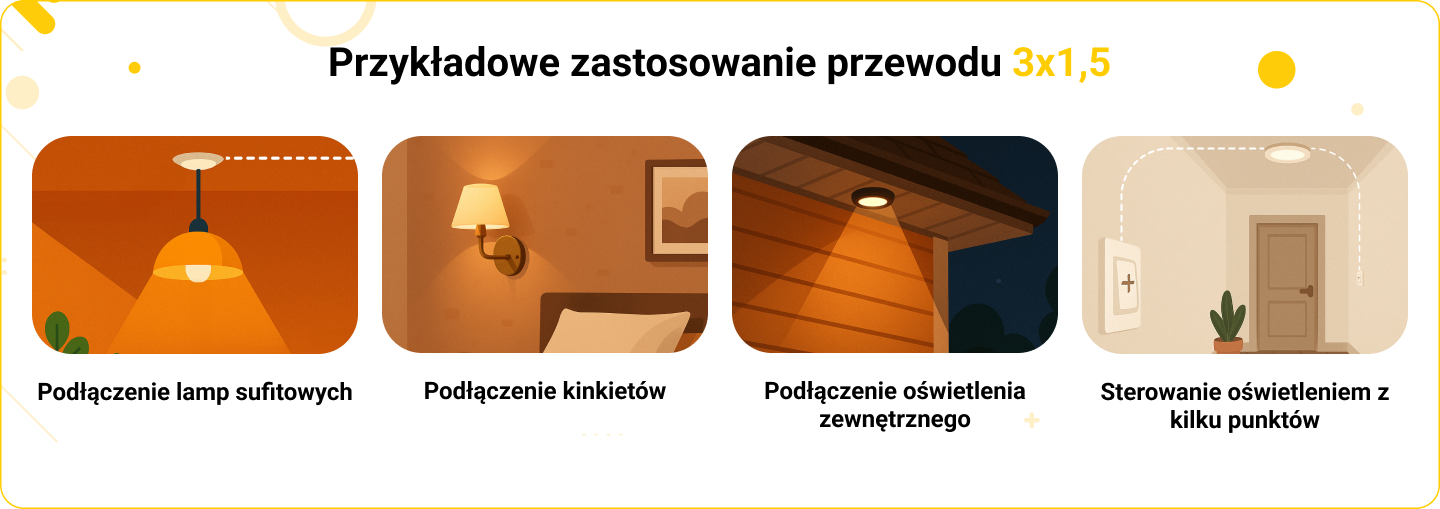

YDY 3x1,5 mm² (okrągły przewód 3-żyłowy) znajduje zastosowanie głównie w instalacjach oświetleniowych. Przekrój 1,5 mm² jest wystarczający dla obciążeń rzędu 1–2 kW, czyli idealnie sprawdza się w domowych układach:

• lamp sufitowych,
• kinkietów,
• oświetlenia zewnętrznego (np. podbitki dachowe, tarasy),
• sterowania oświetleniem z kilku punktów (układy schodowe, krzyżowe).

Inne zastosowania to linie sygnałowe, połączenia pomocnicze, czy też okablowanie automatyki budynkowej – wszędzie tam, gdzie nie potrzeba większego przekroju, a liczy się łatwość prowadzenia.

Przewód YDY i YDYp – w szczególności w wersjach 3x1,5 mm² i 3x2,5 mm² – stanowi fundament nowoczesnej instalacji elektrycznej w budownictwie jednorodzinnym i mieszkaniowym. Jego szeroka gama wariantów, takich jak YDY 4x1,5, YDY 5x1,5, YDY 5x2,5, YDY 3x4, YDY 5x4 czy nawet YDY 5x10, pozwala na pełne dopasowanie instalacji do rodzaju odbiorników i ich obciążenia.

Znajomość takich parametrów jak przekrój, średnica, dopuszczalne obciążenie czy zastosowanie w tynku lub peszlu pozwala nie tylko na bezpieczny montaż, ale również na optymalizację kosztów i uniknięcie późniejszych awarii. Jeśli planujesz instalację elektryczną w domu – przewód YDY będzie Twoim pierwszym i najważniejszym wyborem.
