Współczynnik K i inne parametry techniczne wkładek topikowych

Tagi

Zrozumienie parametrów technicznych wkładek topikowych ma kluczowe znaczenie dla prawidłowego doboru zabezpieczeń w instalacjach elektrycznych. Wśród najważniejszych wartości, jakie należy analizować, znajdują się: współczynnik K, charakterystyka czasowo-prądowa, prąd znamionowy oraz oznaczenia szybkiej lub zwłocznej reakcji wkładki. W tym artykule omówimy najistotniejsze aspekty techniczne wkładek topikowych oraz pokażemy, jak interpretować oznaczenia i dobrać odpowiedni model do konkretnego zastosowania.

Współczynnik K – co to jest i dlaczego jest istotny?

Współczynnik K to wartość techniczna, która określa zdolność wkładki topikowej do wytrzymania przeciążenia przez określony czas, zanim zadziała jako zabezpieczenie. Inaczej mówiąc – jest to stosunek prądu przeciążeniowego do prądu znamionowego, który wkładka może tolerować przez określony czas bez przerywania obwodu.

W praktyce:

Im wyższy współczynnik K, tym bardziej odporna na chwilowe przeciążenia jest dana wkładka.
Niższy współczynnik K oznacza szybsze działanie i większą wrażliwość na skoki prądu.

Dla wkładek topikowych typu gG (pełnozakresowych) wartości współczynnika K są ustandaryzowane i dostępne w tabelach producentów. Przykładowo:

Prąd znamionowy (A)	Prąd zadziałania (A) przy czasie 1s	Współczynnik K
16A	ok. 160A	10
25A	ok. 250A	10
63A	ok. 400A	6.3

Takie dane są często zestawiane w tabelach z prądem zadziałania bezpiecznika i są kluczowe przy projektowaniu układów elektrycznych, w których chwilowe przeciążenia są naturalne, np. w układach z silnikami.

Charakterystyki czasowo-prądowe bezpieczników topikowych

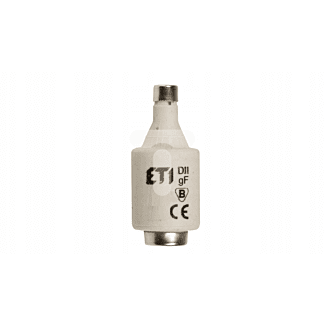

Charakterystyka czasowo-prądowa opisuje, jak szybko zadziała wkładka w zależności od wartości przeciążenia. W praktyce stosuje się m.in. wkładki szybkie (gF), które reagują błyskawicznie na nawet niewielki wzrost prądu, oraz zwłoczne (gG), które tolerują krótkotrwałe przeciążenia, np. przy rozruchu silnika. W zależności od przeznaczenia wyróżnia się też wkładki:

gG – do ogólnych zastosowań,
gTr – dedykowane transformatorom,
aM – do ochrony silników przed skutkami zwarć.

Więcej szczegółowych informacji o charakterystykach i ich doborze opisaliśmy tutaj.

Parametry techniczne wkładek topikowych

Podczas doboru wkładki warto uwzględnić kilka kluczowych parametrów:

1. Prąd znamionowy (In)

Określa maksymalny prąd, jaki może płynąć przez wkładkę bez jej zadziałania w warunkach normalnych.

Typowe wartości: bezpiecznik topikowy 2A, bezpiecznik topikowy 4A, bezpiecznik topikowy 6A, bezpiecznik topikowy 10A, bezpiecznik topikowy 16A, bezpiecznik topikowy 25A, bezpiecznik topikowy 32A, bezpiecznik topikowy 40A, bezpiecznik topikowy 50A, bezpiecznik topikowy 63A, bezpiecznik topikowy 80A, bezpiecznik topikowy 100A.

W obwodach niskoprądowych (np. sterowniczych) stosuje się mniejsze wartości, w obwodach siłowych – większe.

2. Napięcie znamionowe

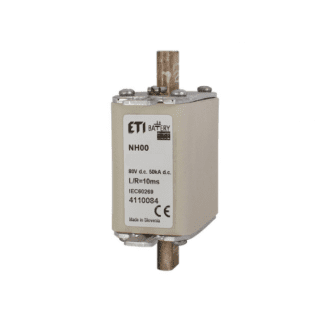

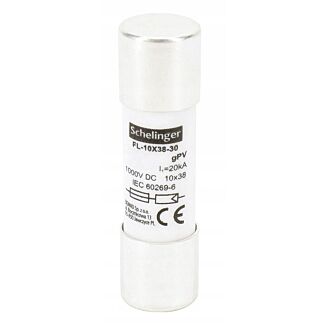

Najczęściej wynosi 230V lub 400V AC, ale w zastosowaniach przemysłowych i fotowoltaicznych może sięgać 500V–1000V, a w układach DC – być dopasowane do specyfiki urządzenia.

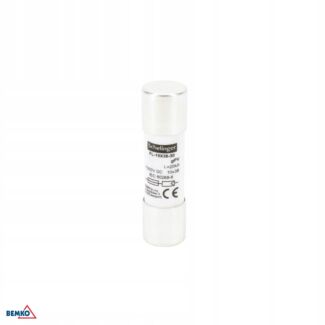

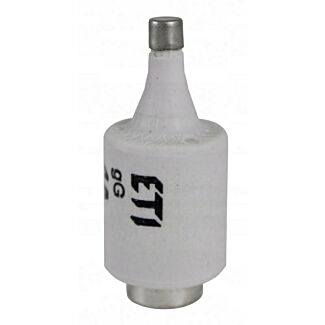

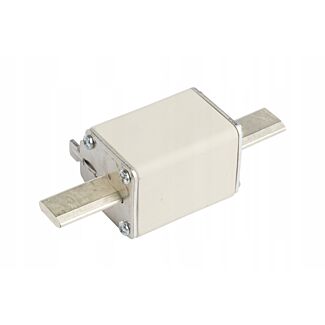

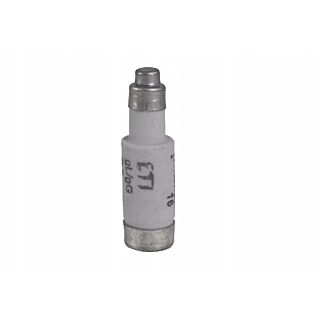

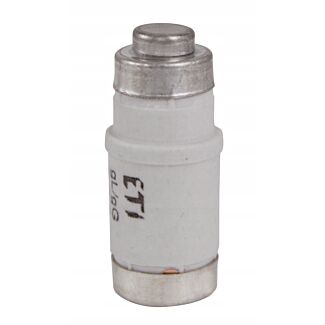

3. Typ i konstrukcja wkładki

Rodzaj topika (np. srebrny drut, taśma miedziana), materiał obudowy (ceramika, szkło, kompozyty), a także sposób mocowania – istotne w przypadku doboru do oprawy lub podstawy bezpiecznikowej.

4. Zdolność wyłączania

Podawana w kA (np. 50kA) – informuje o maksymalnym prądzie zwarciowym, jaki wkładka jest w stanie bezpiecznie przerwać bez rozerwania obudowy.

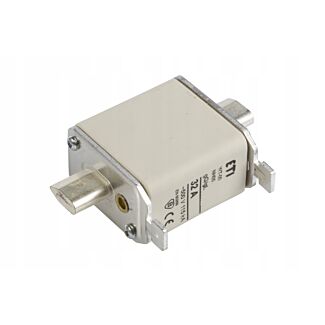

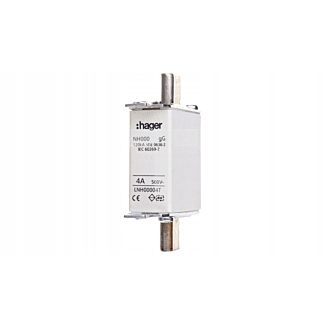

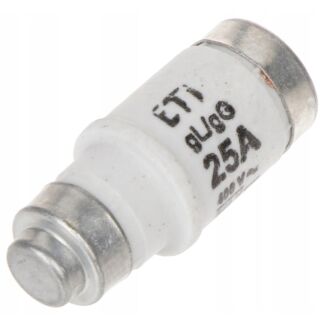

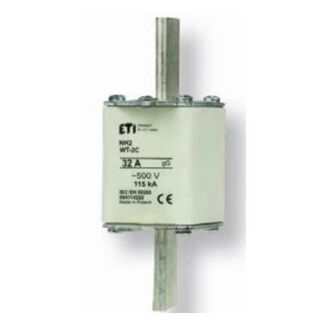

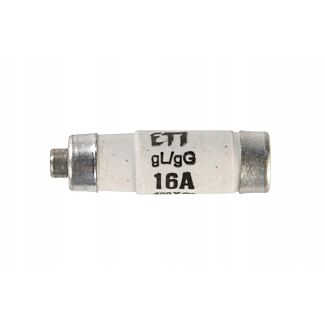

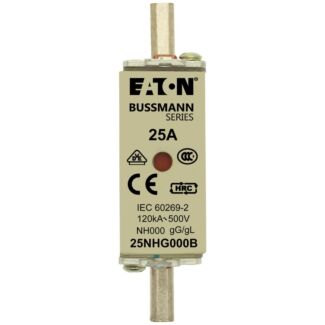

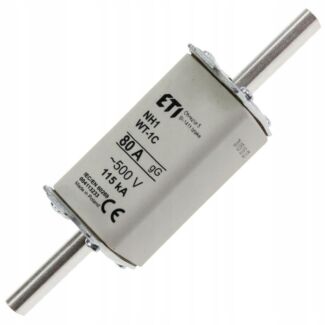

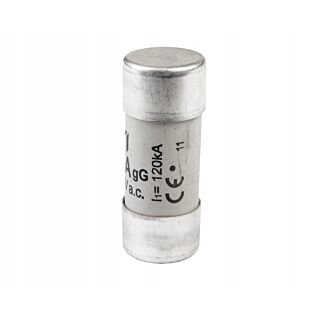

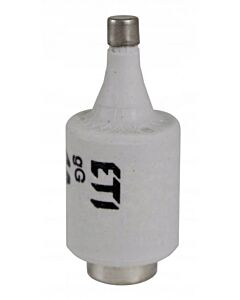

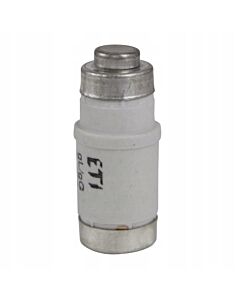

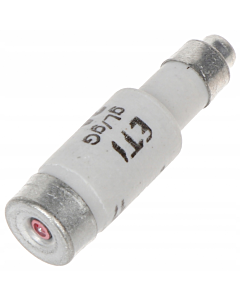

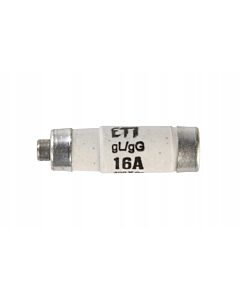

Oznaczenia i kolory wkładek topikowych

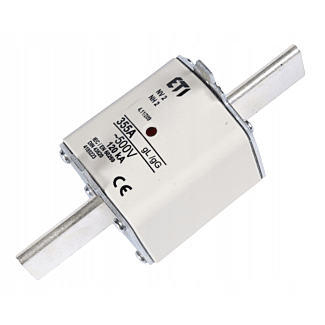

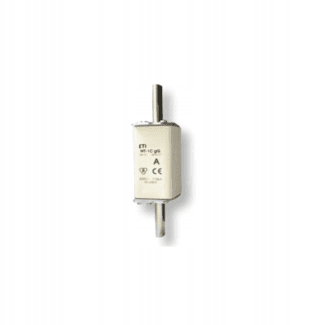

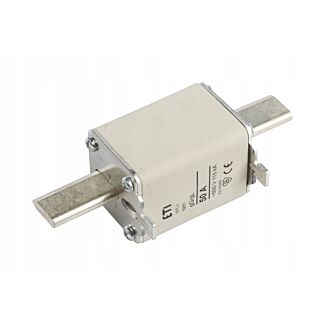

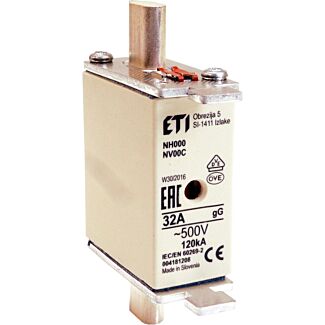

Wkładki oznaczane są symbolami określającymi:

Rodzaj charakterystyki (gG, gF, aM, gTr),
Prąd znamionowy (np. 25A),
Napięcie znamionowe,
Normę, według której zostały wykonane.

Kolory wkładek topikowych pozwalają na szybką identyfikację ich prądu znamionowego:

6A – zielony,
10A – czerwony,
16A – szary,
25A – niebieski,
32A – żółty,
50A – biały,
63A – miedziany.

Dzięki temu serwisant może od razu ocenić, czy w danym gnieździe znajduje się odpowiednia wartość wkładki.

Przykłady wartości i zastosowań bezpieczników

Bezpiecznik topikowy 2A lub 4A – ochrona obwodów sterowniczych, elektronicznych i pomiarowych,
Bezpiecznik topikowy 6A lub 10A – stosowane głównie w obwodach oświetleniowych,
Bezpiecznik topikowy 16A – standard w obwodach gniazd wtyczkowych,
Bezpiecznik topikowy 25A, 32A – zabezpieczenie obwodów siłowych i urządzeń dużej mocy,
Bezpiecznik topikowy 50A, 63A – ochrona rozdzielnic i linii zasilających w obiektach przemysłowych,
Bezpieczniki 12V, 35A – stosowane w motoryzacji i instalacjach niskonapięciowych.

Podsumowanie

Dobór odpowiedniej wkładki topikowej to proces, który wymaga analizy kilku parametrów jednocześnie:

Prądu znamionowego – aby zapewnić prawidłową pracę przy nominalnym obciążeniu,
Charakterystyki czasowo-prądowej – dopasowanej do rodzaju obciążenia (więcej o tym pisaliśmy [tutaj]),
Współczynnika K – kluczowego w obwodach o dużych prądach rozruchowych,
Oznaczeń i kolorów – dla szybkiej identyfikacji i prawidłowego serwisu.

Zrozumienie tych elementów pozwala uniknąć zarówno niepotrzebnych wyłączeń, jak i groźnych opóźnień w zadziałaniu zabezpieczenia. W efekcie przekłada się to na większe bezpieczeństwo instalacji, dłuższą żywotność urządzeń i stabilniejszą pracę całego systemu.
