Opis
SES10WH
Ścienny czujnik ruchu PIR 180° z regulacją czułości.
PIR • 180° × 90° • 12 m • 300 W LED • IP44 • TIME / LUX / SENS
Kod producenta: B50-SES10WH | EAN: 5908311361290

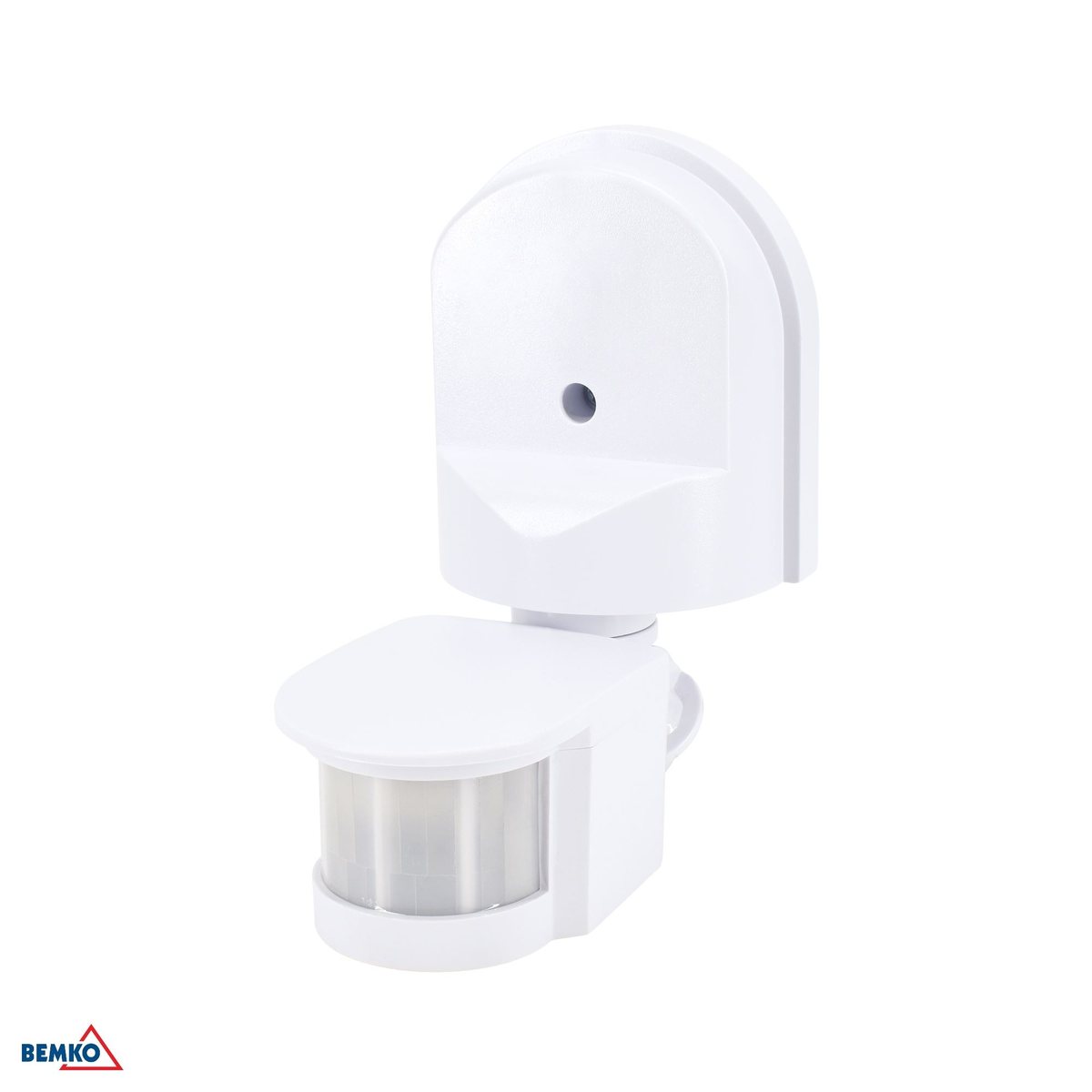

Czujnik ruchu Bemko SES10WH różni się od pokrewnego SES09 jedną rzeczą, która w praktyce zmienia najwięcej: ma trzecie pokrętło — SENS. Regulacja czułości pozwala zawęzić reakcję czujnika, gdy pole detekcji obejmuje fragment chodnika, krzewy albo sąsiedni podjazd. Bez niej jedynym sposobem na fałszywe załączenia jest przekręcanie głowicy. Poza tym parametry są takie same jak w SES09: pole 180° × 90°, zasięg do 12 m, obudowa IP44 i obciążalność 300 W dla LED (1200 W dla żarówek). Obudowa jest wyraźnie większa — 142 mm długości — bo mieści dodatkowy regulator.
Regulacja czułości SENS
Trzecie pokrętło zawęża reakcję czujnika — sposób na fałszywe załączenia bez przestawiania głowicy.
180° × 90°, zasięg 12 m
Półokrąg przed czujnikiem, zasięg mierzony przy temperaturze otoczenia 24 °C.
IP44 — bryzgi wody
Montaż pod zadaszeniem, w bramie, na ścianie budynku gospodarczego.
300 W dla LED
Wartość z karty katalogowej dla źródeł CFL i LED; 1200 W dotyczy żarówek.
Jak to działa
Ścienny czujnik PIR Bemko w praktyce
Pole 180° zamiast pełnego koła
Czujnik montowany na ścianie obserwuje półokrąg przed sobą. To nie jest ograniczenie, tylko dopasowanie: przy montażu na murze druga połowa pola i tak trafiałaby w ścianę.

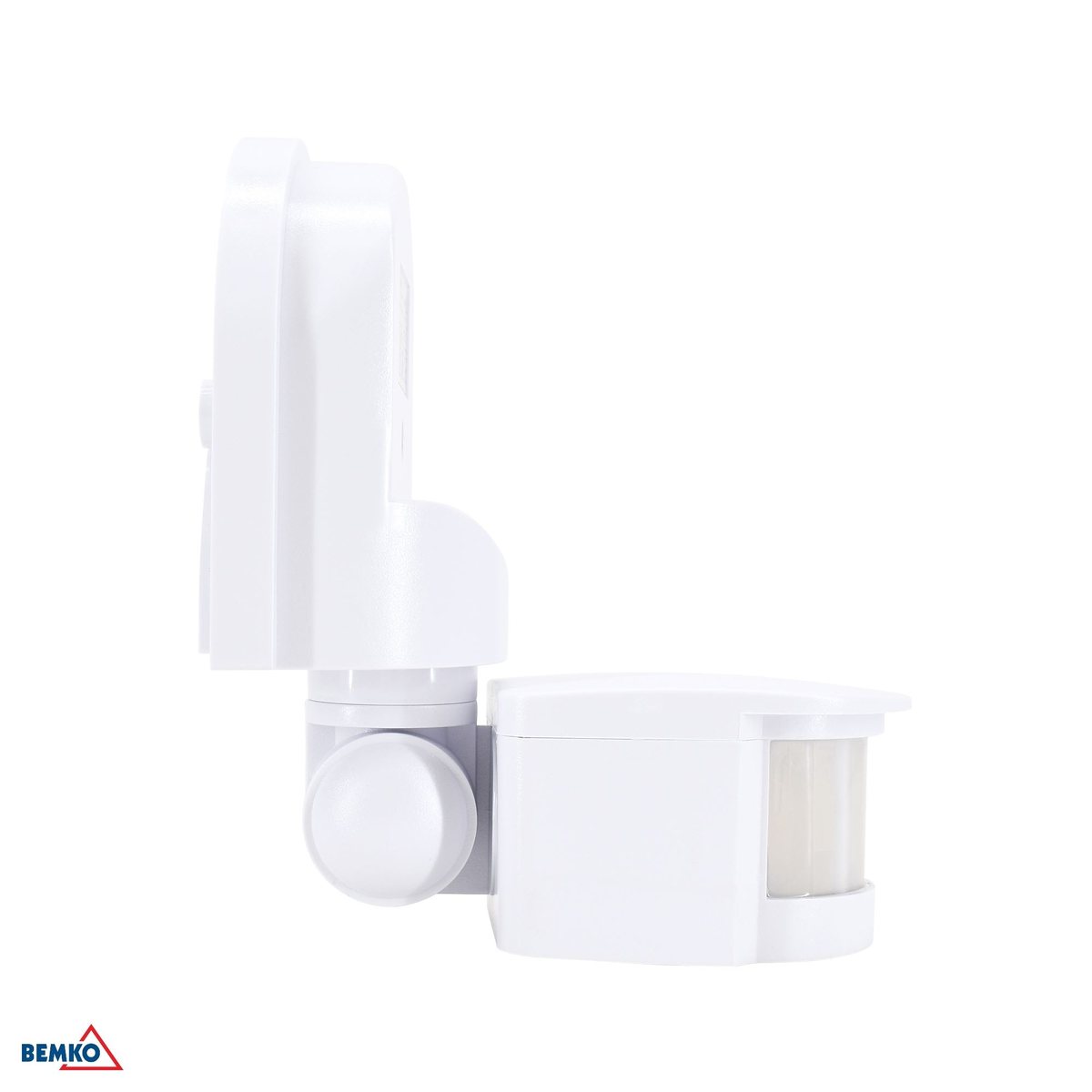

Uchylny przegub ustawia kierunek
Głowicę czujnika pochyla się i obraca po zamontowaniu, celując w obszar, który ma być obserwowany. Producent zaleca skierowanie elementów regulacyjnych do podłoża.
Czułość na ruch poprzeczny
Detektor PIR najlepiej widzi ruch w poprzek pola widzenia, gorzej prosto na siebie. Przy wejściu warto ustawić czujnik bokiem do kierunku nadchodzenia, nie na wprost.
Nie kieruj go na ulicę
Instrukcja Bemko ostrzega wprost: czujnik skierowany na ruchliwą drogę będzie wyzwalany przez przejeżdżające pojazdy. Kąt ustawienia to element montażu, nie detal.
Dobór wariantu
Który wariant 180° wybrać
Cztery konstrukcje ścienne 180° różnią się obciążalnością, liczbą pokręteł regulacyjnych i odpornością obudowy. To trzy pytania, które trzeba rozstrzygnąć.
Trzy pokrętła: TIME, LUX i SENS
Regulacja czasu, progu zmierzchowego i czułości. Wybór wszędzie tam, gdzie pole detekcji obejmuje coś, co nie powinno zapalać światła.
Bez regulacji czułości
Ta sama optyka i obciążalność, ale tylko TIME i LUX — mniejsza obudowa i prostsze uruchomienie, gdy otoczenie czujnika jest spokojne. Zobacz SES09WH.
Montaż
Co sprawdzić przed montażem

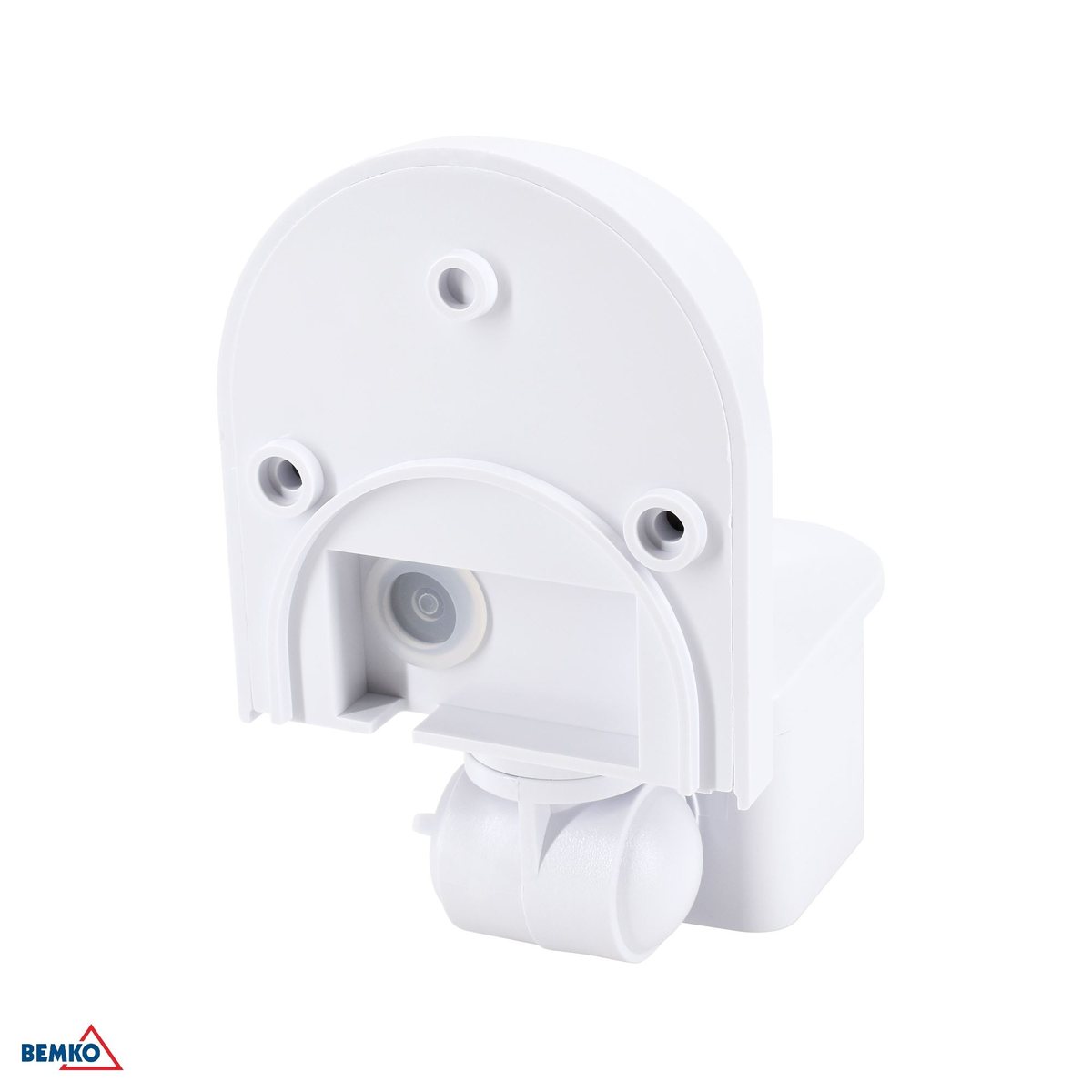

- Obudowa natynkowa 142 × 130 × 88 mm z uchylnym przegubem. Zasilanie ~230 V/50 Hz.
- Klasa ochronności II — izolacja podwójna, bez przewodu ochronnego.
- Stopień szczelności IP44: ochrona przed bryzgami wody, montaż pod zadaszeniem.
- Rodzaj obciążenia wg instrukcji: rezystancyjne (R).
- Trzy regulatory: TIME (10 s – 7 min), LUX (3–2000 lux) i SENS (czułość).
- Zamocuj czujnik regulatorami do podłoża — tak zaleca instrukcja producenta.
- Detektor podczerwieni (PIR) reaguje na ruch ciepłego obiektu w poprzek pola widzenia.
- Próg zmierzchowy regulowany w zakresie 3–2000 lux.
- Nie kieruj czujnika na ruchliwą ulicę ani na powierzchnie odbijające — przejeżdżające pojazdy i odbicia wywołują fałszywe załączenia.
- Gwarancja producenta: 5 lat.
Zastosowania
Gdzie sprawdzi się czujnik ścienny
Wejścia i drzwi zewnętrzne
Światło zapala się, zanim człowiek dojdzie do zamka.
Podjazdy i ciągi pieszo-jezdne
Pole 180° obejmuje szerokość podjazdu z jednego punktu na ścianie.
Klatki schodowe i korytarze
Montaż nad drzwiami zamiast na suficie, gdy stropu nie da się użyć.
Elewacje i ściany budynków gospodarczych
Stopień szczelności wariantu jest w tabelach powyżej — to on decyduje, czy czujnik może wisieć bez zadaszenia.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa z tabelą wszystkich wariantów 180°, instrukcja ze specyfikacją i schematem podłączenia oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- PIR (podczerwień)
- Napięcie zasilania
- ~230 V/50 Hz
- Moc
- 1200 W (lampy żarowe) / 300 W (lampy energooszczędne i LED)
- Obciążalność LED
- 300 W
- Rodzaj obciążenia
- rezystancyjne (R)
- Pole detekcji
- 180° × 90°
- Zasięg detekcji
- max 12 m × 180° przy 24 °C
- Czas załączenia
- 10 s ÷ 7 min
- Próg zadziałania
- 3-2000lux
- Regulacja
- TIME / LUX / SENS
- Sposób montażu
- Natynkowy
- Stopień szczelności
- IP44
- Klasa ochronności
- II
- Temperatura pracy
- -20 °C ÷ +40 °C
- Kolor
- Biały
- Długość
- 142 mm
- Szerokość
- 130 mm
- Wysokość
- 88 mm
- Gwarancja
- 5 lat
Regulację SENS ustawia się na końcu, po czasie i progu zmierzchowym: najpierw sprawdź, czy czujnik w ogóle widzi to, co ma widzieć, a dopiero potem odcinaj nadmiar czułości.
