Opis
SES07WH
Sufitowy czujnik PIR 360° o zasięgu Ø20 m, z funkcją obecności.
PIR • 360° • Ø20 m • 1000 W LED • funkcja obecności • do 6 m wysokości
Kod producenta: B50-SES07WH | EAN: 5900280911322

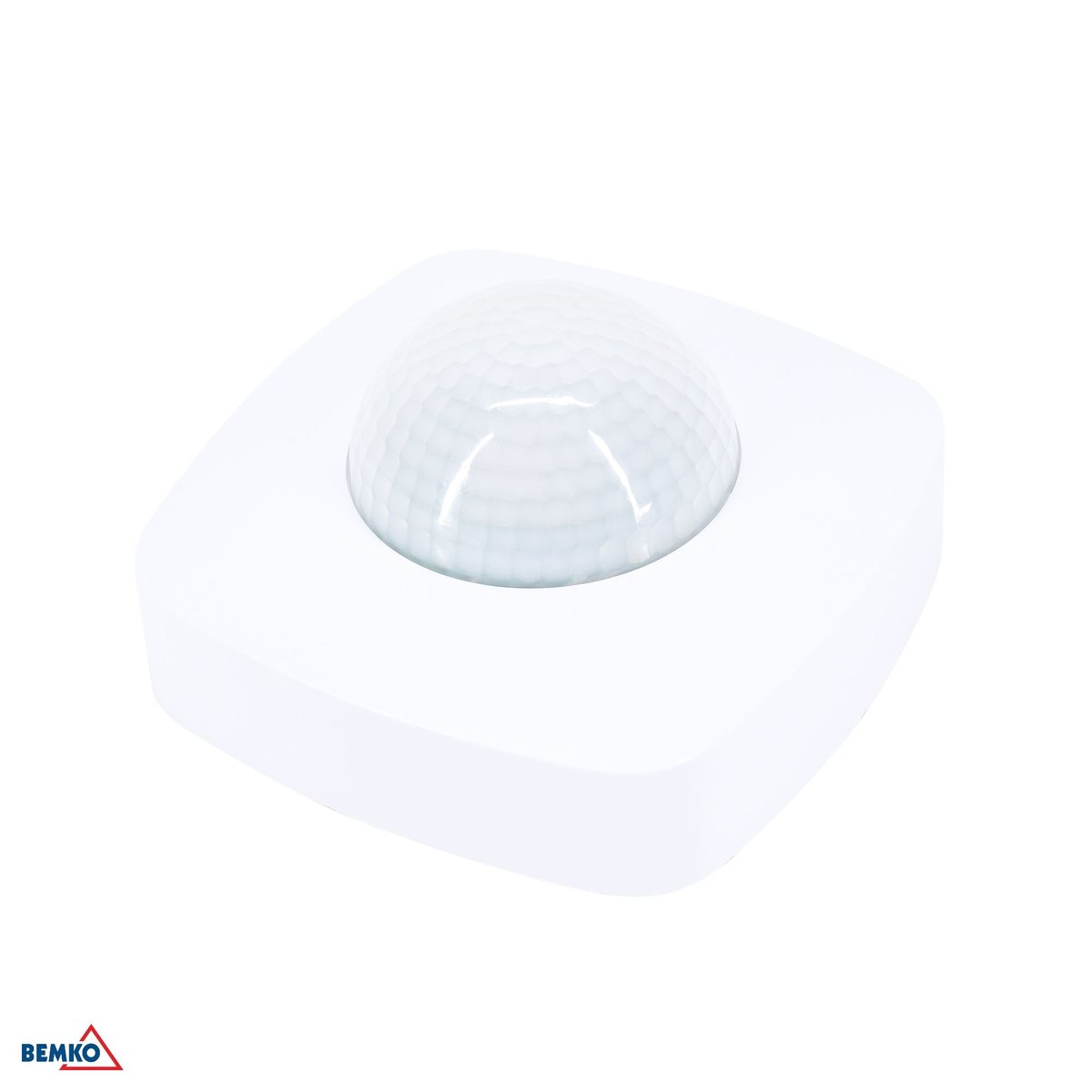

Czujnik ruchu Bemko SES07WH pokrywa koło o średnicy 20 metrów — ponad trzykrotnie większe niż typowy czujnik sufitowy z tej serii. Do tego ma funkcję obecności: reaguje nie tylko na przejście, ale też na drobny ruch osoby, która została w polu detekcji. Dzięki temu światło nie gaśnie człowiekowi pracującemu w bezruchu przy jednym stanowisku. Obciążalność dla opraw LED i świetlówek kompaktowych wynosi 1000 W; liczba 2000 W z nazwy handlowej dotyczy żarówek. Zalecana wysokość montażu sięga 6 m, więc czujnik nadaje się do hal i pomieszczeń o wysokim stropie, gdzie zwykły PIR jest już za słaby.
Ø20 m pola detekcji
Największy zasięg wśród sufitowych PIR-ów Bemko — jeden czujnik zamiast trzech.
Funkcja obecności
Reaguje na drobny ruch osoby pozostającej w polu detekcji, nie tylko na przejście przez nie.
1000 W dla LED
Obciążalność dla opraw LED i świetlówek kompaktowych. Wartość 2000 W dotyczy wyłącznie żarówek.
Montaż do 6 m
Zalecany zakres wysokości 2,2–6 m obejmuje hale i pomieszczenia o wysokim stropie.
Jak to działa
Jak działa czujnik PIR Bemko
Detektor podczerwieni reaguje na ciepło w ruchu
Czujnik PIR nie wysyła niczego — obserwuje. Rejestruje zmianę promieniowania cieplnego w polu widzenia, więc reaguje na człowieka, a nie na drgającą firankę czy podmuch. Nie widzi przez ściany ani przez zamknięte drzwi, co przy montażu w korytarzu jest zaletą: światło nie zapala się od ruchu w sąsiednim pomieszczeniu.
Pokrętło TIME: od 10 sekund do kilku minut
Czas świecenia odmierzany jest od ostatniego wykrytego ruchu, nie od pierwszego. Ktoś, kto porusza się w polu detekcji, nie zostanie nagle w ciemności — licznik startuje od nowa przy każdym kolejnym sygnale.
Pokrętło LUX: światło tylko wtedy, gdy jest ciemno
Wbudowany czujnik zmierzchowy blokuje załączenie przy dostatecznym świetle dziennym. Pozycja „słońce” to praca całą dobę, pozycja minimum — dopiero po zmierzchu. Bez tego czujnik zapalałby światło w południe i cała oszczędność znikałaby.
Prędkość ruchu, na którą jest wyliczony
Producent podaje zakres wykrywanej prędkości 0,6–1,5 m/s — to tempo zwykłego marszu. Człowiek idący wolniej albo poruszający się prosto na czujnik (a nie w poprzek jego pola) bywa wykryty później; przy PIR to fizyka detektora, nie wada egzemplarza.
Dobór wariantu
SES07WH czy SES08WH?
Oba czujniki mają tę samą obciążalność i ten sam zakres czasu, ale zupełnie inny kształt pola detekcji. To jedyne kryterium, które trzeba rozstrzygnąć.
Koło o średnicy 20 m
Pole detekcji jest okrągłe i symetryczne. Wybór do pomieszczeń zwartych: hal, sal, dużych magazynów, gdzie czujnik wisi pośrodku.
Prostokąt 4 × 20 m
Soczewka strefowa daje wąskie, długie pole detekcji. Właściwy wybór do korytarza albo alejki magazynowej, gdzie okrągłe pole marnowałoby zasięg na ściany. Zobacz SES08WH ze soczewką strefową.
Montaż
Co sprawdzić przed montażem
- Obudowa natynkowa 102 × 102 × 60 mm. Zasilanie 230 V~ 50 Hz, pobór własny poniżej 0,5 W w pracy i w czuwaniu.
- Klasa ochronności II — izolacja podwójna, bez przewodu ochronnego.
- Stopień szczelności IP20 — wyłącznie sucha wnętrzówka.
- Zalecana wysokość montażu 2,2–6 m. Przy zasięgu Ø20 m wysokość ma większe znaczenie niż w małych czujnikach: zamontowany zbyt nisko nie wykorzysta optyki.
- Czas załączenia regulowany od 10 s ±3 s do 30 min ±2 min.
- Zakres temperatury pracy od −20 °C do +40 °C.
- Detektor podczerwieni (PIR) reaguje na ruch ciepłego obiektu w poprzek pola widzenia — wysoka czułość na ruch poprzeczny, niższa na ruch prosto na czujnik.
- Próg zmierzchowy regulowany w zakresie 3–2000 lx: od pracy wyłącznie po zmierzchu po całodobową.
- Wykrywana prędkość ruchu 0,6–1,5 m/s, wilgotność względna otoczenia do 93% RH.
- Gwarancja producenta: 5 lat.
Zastosowania
Gdzie ten czujnik pracuje najlepiej
Hale magazynowe i produkcyjne
Jeden czujnik obsługuje powierzchnię, na którą zwykle trzeba trzech.
Sale konferencyjne i świetlice
Funkcja obecności nie gasi światła osobie siedzącej nieruchomo.
Duże pomieszczenia socjalne
Szatnie, stołówki, pomieszczenia przerwowe o zwartym rzucie.
Wysokie klatki i hole
Zakres montażu do 6 m obejmuje kondygnacje o wysokim stropie.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa z tabelą wszystkich wariantów, instrukcja z pełną specyfikacją i schematem podłączenia oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- PIR (podczerwień) z funkcją obecności
- Napięcie zasilania
- 230 V~ 50 Hz
- Moc
- 2000 W (lampy żarowe) / 1000 W (lampy energooszczędne i LED)
- Obciążalność LED
- 1000 W
- Pole detekcji
- 360°
- Zasięg detekcji
- Ø20 m max (<24 °C)
- Zalecana wysokość montażu
- 2,2 m ~ 6 m
- Czas załączenia
- 10 s ±3 s ÷ 30 min ±2 min
- Próg zadziałania
- 3 ÷ 2000 lx (regulowany)
- Prędkość wykrywanego ruchu
- 0,6 ~ 1,5 m/s
- Sposób montażu
- Natynkowy
- Stopień szczelności
- IP20
- Klasa ochronności
- Class II
- Temperatura pracy
- -20 ÷ +40 °C
- Wilgotność pracy
- <93%RH
- Pobór mocy
- Pon <0,5 W / Psb <0,5 W
- Kolor
- Biały
- Długość
- 102 mm
- Szerokość
- 102 mm
- Wysokość
- 60 mm
- Gwarancja
- 5 lat
Funkcja obecności działa w obrębie pola detekcji PIR — czujnik rozpoznaje drobny ruch, ale nie oddech. Jeśli światło ma się nie wyłączać osobie całkowicie nieruchomej, potrzebny jest czujnik obecności mikrofalowy 24 GHz.
