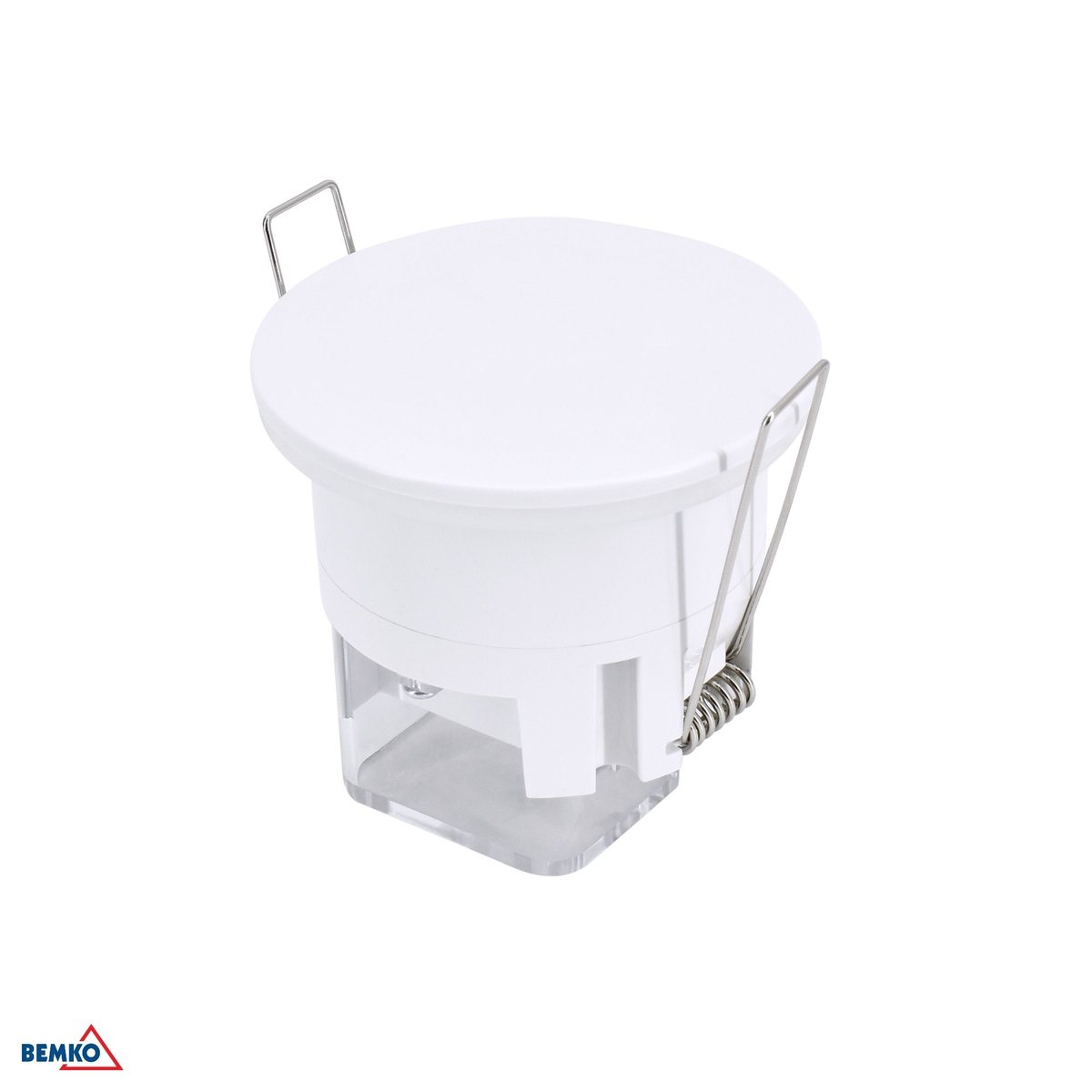

Czujnik ruchu mikrofalowy 360° podtynkowy 600/1200W IP54 biały Bemko B54-SES66WH

Bemko SES

SES66WH

Podtynkowy mikrofalowy czujnik obecności 360° w IP54.

Obecności 24 GHz • 360° • ø6 m • 600 W LED • otwór Ø63–66 mm • IP54

Kod producenta: B54-SES66WH  |  EAN: 5900280984258

Czujnik obecności Bemko SES66WH łączy detekcję 24 GHz z montażem podtynkowym i stopniem szczelności IP54. To rzadkie połączenie: czujnik, który wykrywa oddech osoby siedzącej nieruchomo, a jednocześnie znosi wilgoć i bryzgi, więc może pracować w łazience, szatni czy pomieszczeniu socjalnym. Chowa się w otworze o średnicy 63–66 mm — od dołu widać sam pierścień. Pole detekcji obejmuje 360° o średnicy 6 m, a ruch czujnik wykrywa z odległości 3–4,5 m. Obciążalność dla źródeł LED wynosi 600 W przy 1200 W dla żarówek. Czas świecenia reguluje się od 10 sekund do 12 minut.

Jak to działa

Czym czujnik obecności różni się od czujnika ruchu

Fala 24 GHz zamiast 5,8 GHz

Wyższa częstotliwość daje krótszą falę, a krótsza fala wykrywa mniejsze ruchy. Producent podaje wprost, że czujnik rejestruje oddech i bicie serca — dlatego widzi osobę, która przestała się poruszać.

Dwa progi: ruch i obecność

Ruch osoby czujnik wykrywa od 3 do 4,5 m, a samą obecność w bliższym zasięgu. Dopóki ktokolwiek jest w polu detekcji, licznik czasu nie rusza.

Czas liczony od ostatniego sygnału

Odliczanie startuje dopiero wtedy, gdy w polu detekcji nic się nie dzieje. Osoba siedząca przy biurku generuje sygnał bez przerwy, więc światło się nie wyłącza.

Pole 360° o średnicy 6 m

Kąt widzenia obejmuje pełne koło, więc czujnik montuje się pośrodku pomieszczenia albo pośrodku strefy, którą ma obsługiwać.

Dobór wariantu

Podtynkowy czy natynkowy?

Oba czujniki obecności Bemko pracują na 24 GHz i mają to samo pole 360°. Różni je sposób montażu, odporność obudowy i obciążalność.

Montaż

Co sprawdzić przed montażem

• Wymiary 76 × 76 × 66 mm, otwór montażowy Ø63–66 mm. Zmierz wolną przestrzeń nad sufitem.
• Zasilanie 230 V~ 50 Hz, pobór w czuwaniu poniżej 0,5 W.
• Klasa ochronności II — izolacja podwójna, bez przewodu ochronnego.
• Stopień szczelności IP54: ochrona przed pyłem i bryzgami wody — dopuszczony do pomieszczeń wilgotnych.
• Zalecana wysokość montażu 2–4 m; ruch wykrywany z odległości 3–4,5 m.
• Czas załączenia od 10 s ±3 s do 12 min ±1 min, liczony od ostatniego wykrytego sygnału.
• Czujnik mikrofalowy 24 GHz wykrywa najmniejszy ruch, w tym oddech — stąd nazwa „czujnik obecności”.
• Kąt widzenia 360°, próg zmierzchowy regulowany 3–2000 lx.
• Zakres temperatury pracy od −20 °C do 40 °C, wilgotność względna do 93% RH.
• Pobór własny w czuwaniu poniżej 0,5 W. Gwarancja producenta: 5 lat.

Zastosowania

Gdzie sprawdzi się czujnik obecności

Do pobrania

Dokumentacja producenta

Komplet dokumentów producenta — karta katalogowa, instrukcja montażu ze schematem podłączenia oraz deklaracja zgodności UE.

• Dokument producenta (PDF)
• Karta katalogowa (EN) (PDF)
• Deklaracja zgodności UE (PDF)
• Karta katalogowa (PDF)
• Instrukcja montażu i obsługi (PDF)

Specyfikacja

Dane techniczne

Typ czujnika

mikrofalowy 24 GHz, obecności

Częstotliwość pracy

24 GHz

Napięcie zasilania

230 V~ 50 Hz

Napięcie znamionowe

230 V~ 50 Hz

Moc

1200 W (lampy żarowe) / 600 W (źródła LED)

Obciążalność LED

600 W

Kąt widzenia

360°

Zasięg detekcji

ø6 m max (ruch wykrywany od 3-4,5 m)

Zalecana wysokość montażu

2 m ~ 4 m

Czas załączenia

10 s ±3 s ÷ 12 min ±1 min

Próg zadziałania

3 ÷ 2000 lx (regulowany)

Detekcja obecności

wykrywa najmniejszy ruch, w tym oddech i bicie serca

Sposób montażu

Podtynkowy

Montaż

Średnica otworu: 63–66 mm

Stopień szczelności

IP54

Klasa ochronności

II

Temperatura pracy

-20 °C ÷ 40 °C

Wilgotność pracy

<93%RH

Pobór mocy

Psb <0,5 W

Kolor

Biały

Długość

76 mm

Szerokość

76 mm

Wysokość

66 mm

Gwarancja

5 lat

Przed wycięciem otworu sprawdź dwie liczby: średnicę 63–66 mm i głębokość zabudowy 66 mm. Do doboru obciążenia użyj wartości 600 W dla źródeł LED.
