Czujnik ruchu mikrofalowy 360° natynkowy 1200W IP20 biały Bemko B52-SES71WH

Bemko SES

SES71WH

Mikrofalowy moduł czujnika 360° do zabudowy w oprawie.

Mikrofala 5,8 GHz • 360° • 1–8 m • 300 W LED • 77 × 46 × 44 mm

Kod producenta: B52-SES71WH  |  EAN: 5900280902542

Moduł Bemko SES71WH to mikrofalowy czujnik ruchu przeznaczony do zabudowy w oprawie lub puszce. Fala 5,8 GHz przenika klosz z tworzywa, więc czujnik działa również wtedy, gdy jest całkowicie niewidoczny. Pole detekcji obejmuje pełne 360°, a zasięg reguluje się płynnie w zakresie 1–8 m — od pojedynczego przedsionka po większe pomieszczenie. Obciążalność dla opraw LED i świetlówek kompaktowych wynosi 300 W (1200 W dla żarówek), a czas świecenia sięga 12 minut. Pobór własny to poniżej 0,9 W w pracy i 0,5 W w czuwaniu.

Jak to działa

Mikrofalowy moduł czujnika Bemko do zabudowy

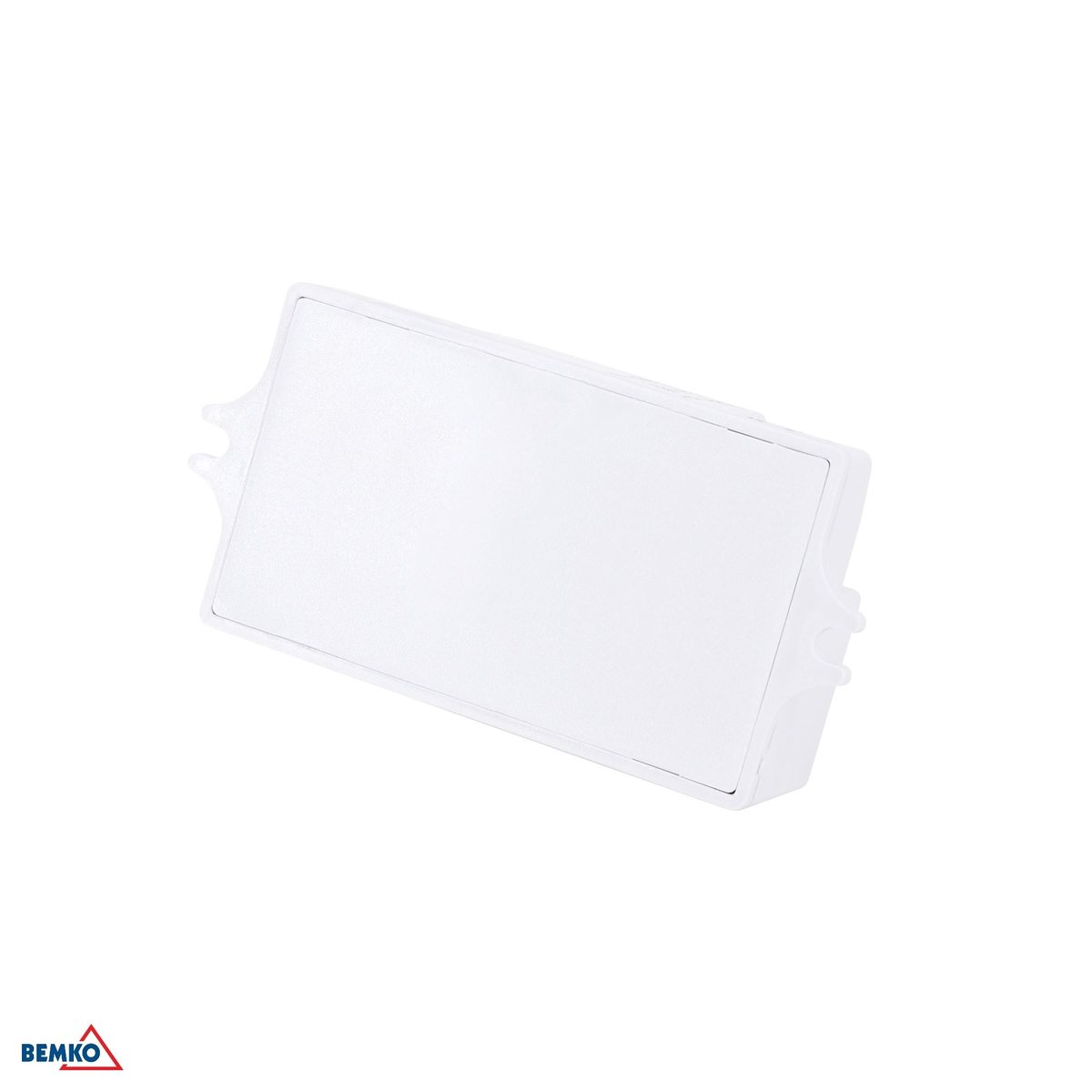

Czujnik znika w oprawie

Prostokątny moduł montuje się wewnątrz oprawy albo w puszce. Fala 5,8 GHz przenika klosz z tworzywa, więc detekcja działa mimo że czujnika nie widać. To rozwiązanie dla instalacji, w których osobna obudowa na suficie byłaby zbędna.

Fala zamiast ciepła

Element pomiarowy wysyła falę wysokiej częstotliwości i analizuje jej echo. Ruch zmienia echo — czujnik nie potrzebuje różnicy temperatur, więc działa niezależnie od pory roku i temperatury pomieszczenia.

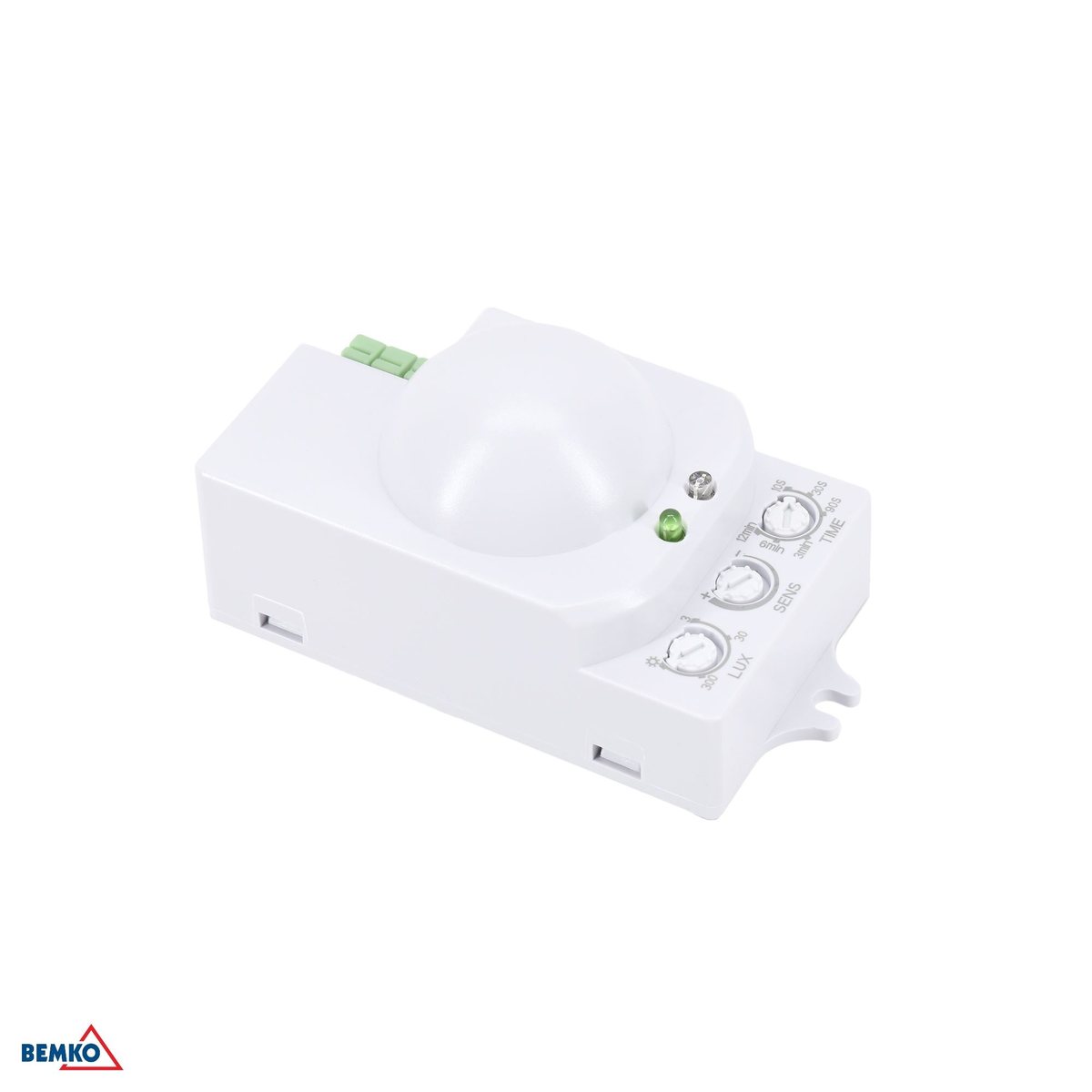

Trzy rzeczy do ustawienia: czas, próg, zasięg

TIME decyduje, jak długo świeci światło po ostatnim ruchu. LUX blokuje załączenie w dzień. SENS zawęża pole detekcji, gdy czujnik widzi za dużo — na przykład przez ściankę działową.

Moc nadawania poniżej 0,2 mW

Instrukcja Bemko podaje to wprost: emisja czujnika stanowi około 1% mocy telefonu komórkowego. Przy montażu w oprawie nad stanowiskiem pracy to pytanie pada regularnie.

Dobór wariantu

Który moduł mikrofalowy wybrać

Moduły z serii SES71–SES76 montuje się tak samo, a różnią się zasięgiem, sposobem regulacji i tym, czy sterują załączaniem, czy ściemnianiem. To trzy pytania do rozstrzygnięcia.

Montaż

Co sprawdzić przed montażem

• Obudowa modułowa 77 × 46 × 44 mm — zmierz wolne miejsce w oprawie przed zakupem.
• Zasilanie 230 V~ 50 Hz. Klasa ochronności II, stopień szczelności IP20 (moduł ma być chroniony obudową oprawy).
• Zalecana wysokość montażu 1,5–3,5 m.
• Regulacja: TIME (10 s – 12 min), LUX (<3–2000 lux) i SENS (zasięg 1–8 m).
• Pobór własny poniżej 0,9 W w pracy i poniżej 0,5 W w czuwaniu.
• Fala przenika klosz i cienkie ścianki — po montażu sprawdź, czy czujnik nie reaguje na ruch obok pomieszczenia.
• Czujnik mikrofalowy pracuje na częstotliwości 5,8 GHz; moc nadawania poniżej 0,2 mW.
• Próg zmierzchowy blokuje załączenie przy dostatecznym świetle dziennym.
• Wykrywana prędkość ruchu 0,6–1,5 m/s, wilgotność względna otoczenia do 93% RH.
• Zakres temperatury pracy od −20 °C do +40 °C. Gwarancja producenta: 5 lat.

Zastosowania

Gdzie sprawdzi się moduł do zabudowy

Do pobrania

Dokumentacja producenta

Komplet dokumentów producenta — karta katalogowa z tabelą wariantów, instrukcja ze specyfikacją, schematem podłączenia i opisem regulacji oraz deklaracja zgodności UE.

• Karta katalogowa (EN) (PDF)
• Deklaracja zgodności UE (PDF)
• Karta katalogowa (PDF)
• Instrukcja montażu i obsługi (PDF)

Specyfikacja

Dane techniczne

Typ czujnika

mikrofalowy

Częstotliwość pracy

5,8 GHz

Napięcie zasilania

230 V~ 50 Hz

Moc

1200 W (lampy żarowe) / 300 W (lampy energooszczędne i LED)

Obciążalność LED

300 W

Pole detekcji

360°

Zasięg detekcji

1-8 m max (<24 °C)

Zalecana wysokość montażu

1,5 m ~ 3,5 m

Czas załączenia

10 s ±3 s ÷ 12 min ±1 min (regulacja płynna)

Próg zadziałania

<3-2000 lux (regulowany)

Prędkość wykrywanego ruchu

0,6 ~ 1,5 m/s

Przenoszenie mocy

<0,2 mW

Sposób montażu

montażowy — do oprawy lub puszki

Stopień szczelności

IP20

Klasa ochronności

Class II

Temperatura pracy

-20 ÷ +40 °C

Wilgotność pracy

<93%RH

Pobór mocy

Pon <0,9 W / Psb <0,5 W

Kolor

Biały

Długość

77 mm

Szerokość

46 mm

Wysokość

44 mm

Gwarancja

5 lat

Moduł nie ma własnej obudowy odpornej na warunki zewnętrzne — o szczelności decyduje oprawa, w której go zabudujesz. Do doboru obciążenia użyj wartości 300 W dla LED.
