Opis
SES09WH
Ścienny czujnik ruchu PIR 180° w obudowie IP44.
PIR • 180° × 90° • 12 m • 300 W LED • IP44 • do 7 min
Kod producenta: B50-SES09WH | EAN: 5908311361269

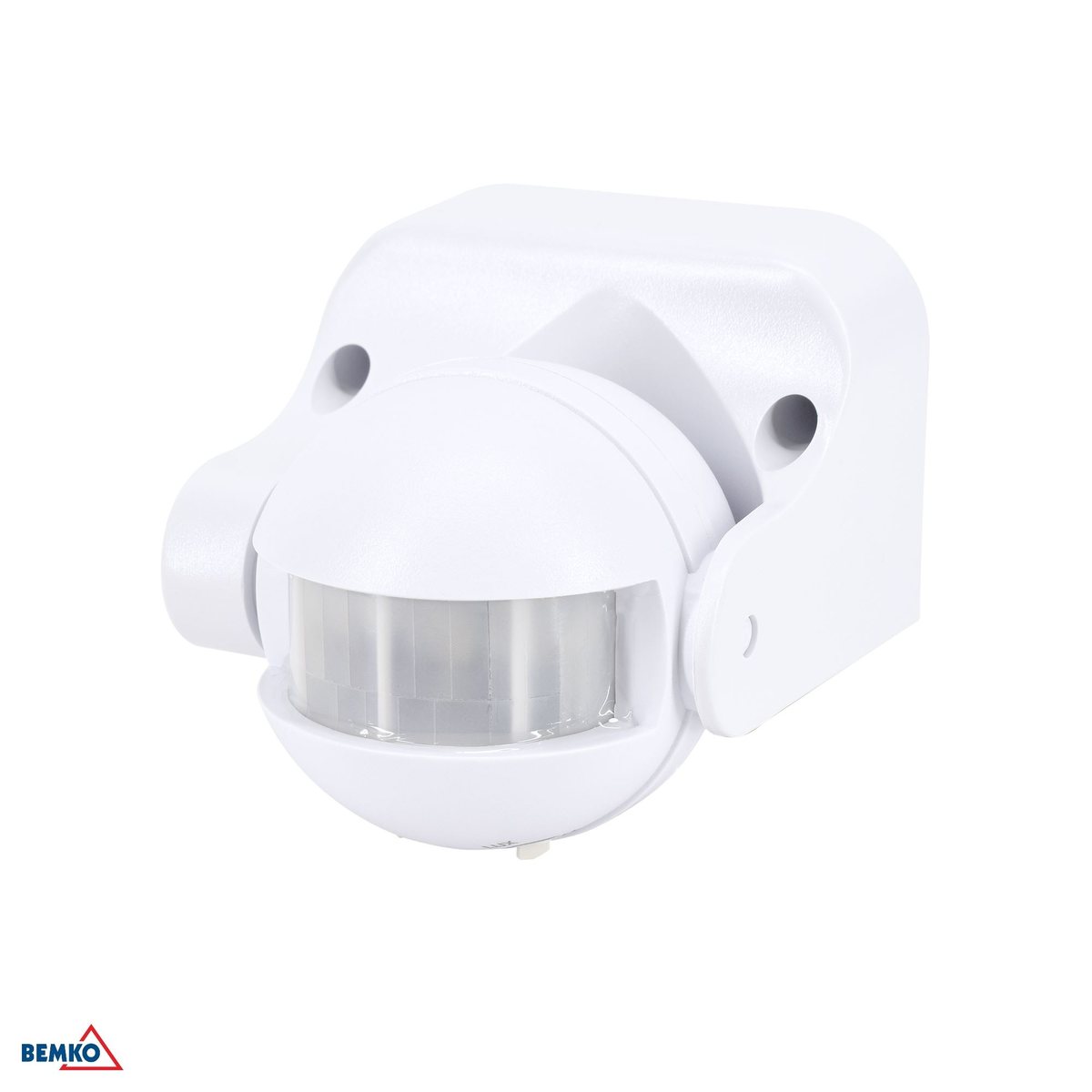

Czujnik ruchu Bemko SES09WH to ścienny detektor PIR o polu 180° w poziomie i 90° w pionie, z zasięgiem do 12 m przy temperaturze 24 °C. Obudowa w stopniu szczelności IP44 znosi bryzgi wody, więc czujnik można zamontować pod okapem, w bramie albo na ścianie budynku gospodarczego. Regulacja obejmuje czas świecenia i próg zmierzchowy — dwa pokrętła, bez regulacji czułości. Karta katalogowa podaje obciążalność 1200 W dla żarówek i 300 W dla LED, przy czym instrukcja tego modelu określa rodzaj obciążenia jako rezystancyjne; przy oprawach LED warto zachować zapas mocy i sprawdzić kompatybilność z konkretnym zasilaczem.
180° × 90°, zasięg 12 m
Półokrąg przed czujnikiem o zasięgu do 12 m, mierzonym przy temperaturze otoczenia 24 °C.
IP44 — bryzgi wody
Obudowa znosi zachlapanie i deszcz pod zadaszeniem. Na elewację bez zadaszenia potrzebny jest czujnik o wyższej szczelności.
300 W dla LED
Wartość z karty katalogowej dla źródeł CFL i LED. Liczba 1200 W dotyczy żarówek.
Regulacja TIME i LUX
Czas świecenia od 10 s ±3 s do 7 min ±2 min oraz próg zmierzchowy 3–2000 lux.
Jak to działa
Ścienny czujnik PIR Bemko w praktyce
Pole 180° zamiast pełnego koła
Czujnik montowany na ścianie obserwuje półokrąg przed sobą. To nie jest ograniczenie, tylko dopasowanie: przy montażu na murze druga połowa pola i tak trafiałaby w ścianę.

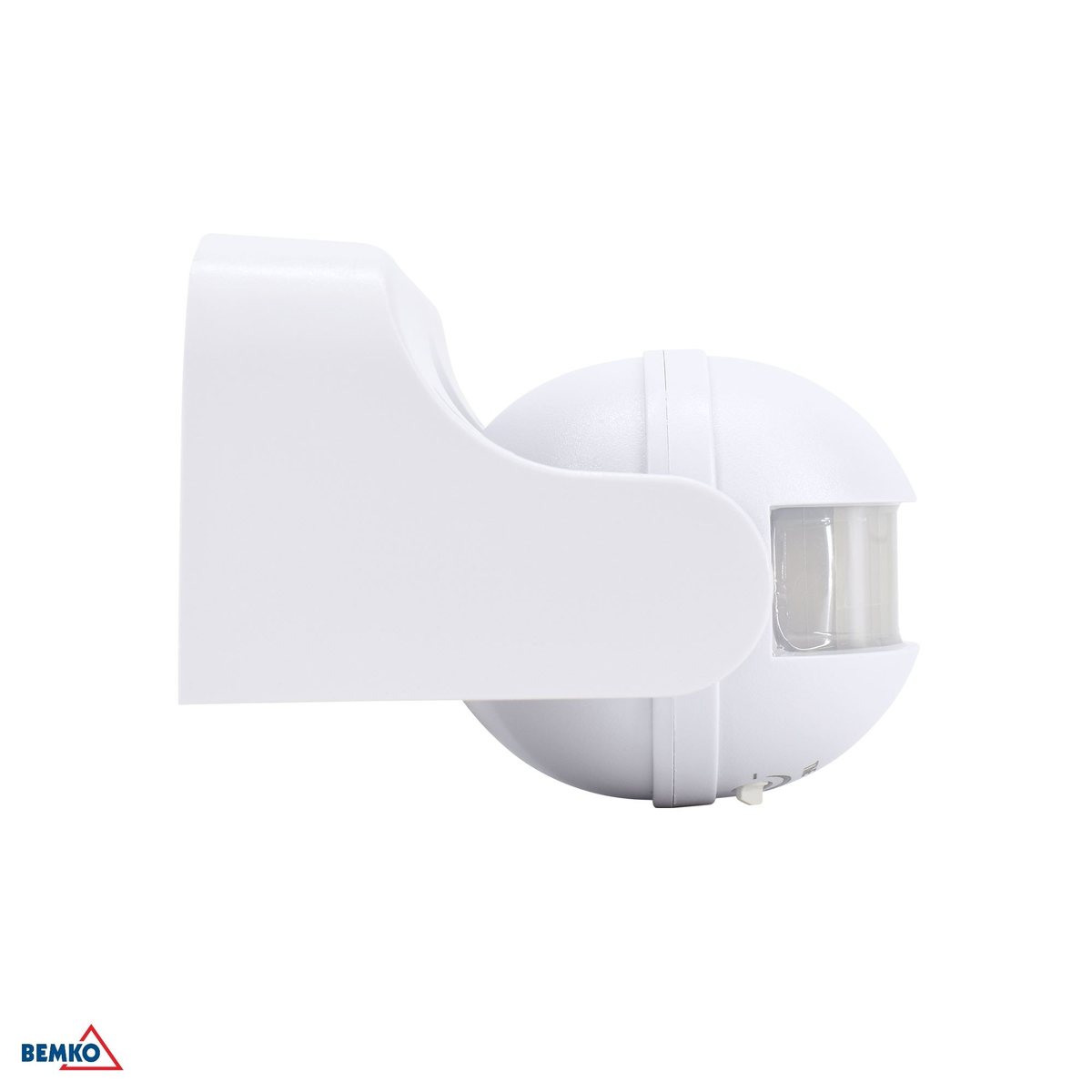

Uchylny przegub ustawia kierunek
Głowicę czujnika pochyla się i obraca po zamontowaniu, celując w obszar, który ma być obserwowany. Producent zaleca skierowanie elementów regulacyjnych do podłoża.
Czułość na ruch poprzeczny
Detektor PIR najlepiej widzi ruch w poprzek pola widzenia, gorzej prosto na siebie. Przy wejściu warto ustawić czujnik bokiem do kierunku nadchodzenia, nie na wprost.
Nie kieruj go na ulicę
Instrukcja Bemko ostrzega wprost: czujnik skierowany na ruchliwą drogę będzie wyzwalany przez przejeżdżające pojazdy. Kąt ustawienia to element montażu, nie detal.
Dobór wariantu
Który wariant 180° wybrać
Cztery konstrukcje ścienne 180° różnią się obciążalnością, liczbą pokręteł regulacyjnych i odpornością obudowy. To trzy pytania, które trzeba rozstrzygnąć.
IP44, dwa pokrętła, kompaktowa obudowa
Konstrukcja 73 × 86 × 95 mm z regulacją czasu i progu zmierzchowego. Wybór, gdy czujnik ma pracować pod zadaszeniem i nie potrzebujesz regulacji czułości.
Montaż
Co sprawdzić przed montażem

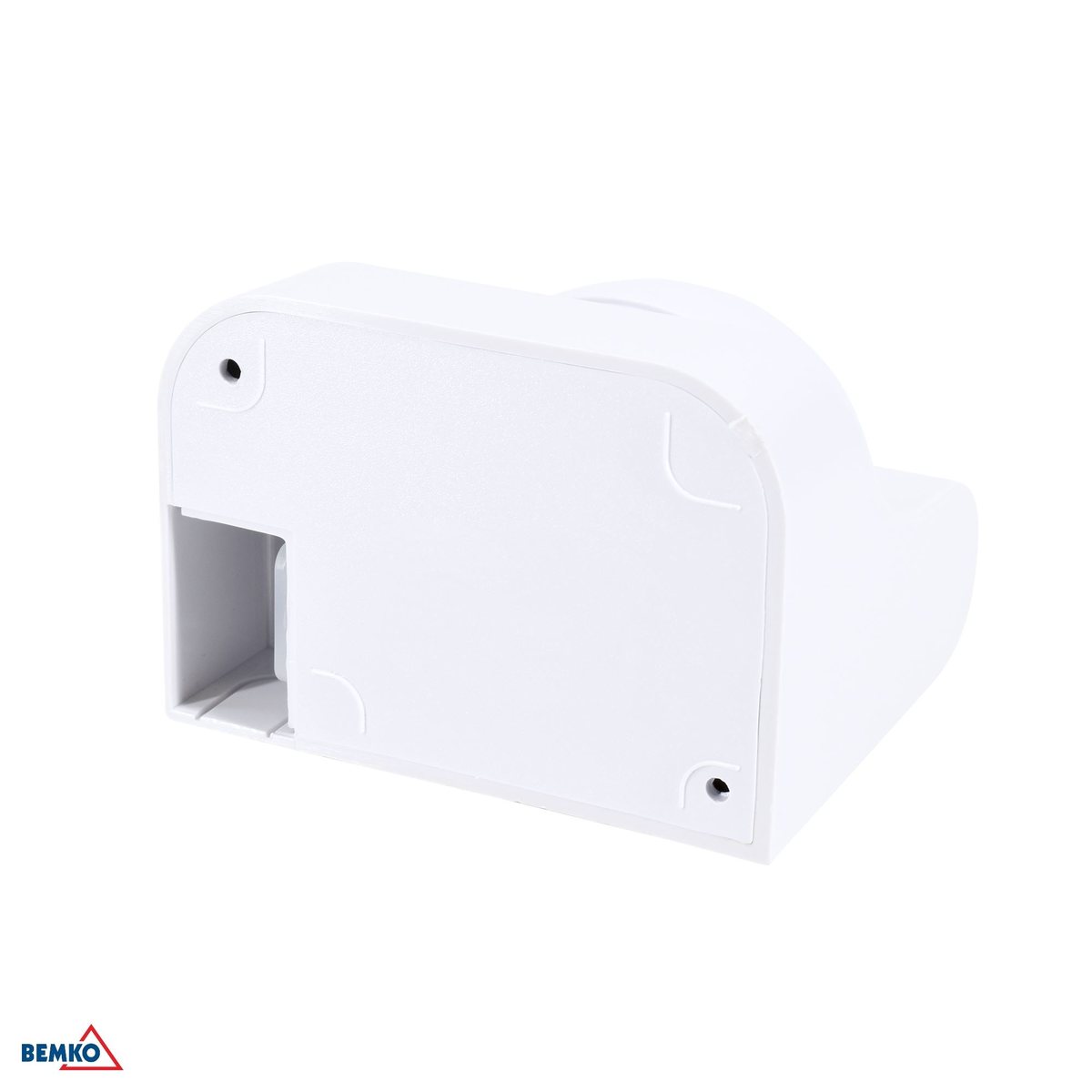

- Obudowa natynkowa 73 × 86 × 95 mm z uchylnym przegubem. Zasilanie ~230 V/50 Hz.
- Klasa ochronności II — izolacja podwójna, bez przewodu ochronnego.
- Stopień szczelności IP44: ochrona przed bryzgami wody. Montaż pod zadaszeniem, nie w pełnej ekspozycji.
- Rodzaj obciążenia wg instrukcji: rezystancyjne (R). Przy oprawach LED z zasilaczem impulsowym zostaw zapas mocy.
- Zamocuj czujnik tak, aby elementy regulacyjne były skierowane do podłoża — tak zaleca instrukcja producenta.
- Czas załączenia regulowany od 10 s ±3 s do 7 min ±2 min.
- Detektor podczerwieni (PIR) reaguje na ruch ciepłego obiektu w poprzek pola widzenia.
- Próg zmierzchowy regulowany w zakresie 3–2000 lux.
- Nie kieruj czujnika na ruchliwą ulicę ani na powierzchnie odbijające — przejeżdżające pojazdy i odbicia wywołują fałszywe załączenia.
- Gwarancja producenta: 5 lat.
Zastosowania
Gdzie sprawdzi się czujnik ścienny
Wejścia i drzwi zewnętrzne
Światło zapala się, zanim człowiek dojdzie do zamka.
Podjazdy i ciągi pieszo-jezdne
Pole 180° obejmuje szerokość podjazdu z jednego punktu na ścianie.
Klatki schodowe i korytarze
Montaż nad drzwiami zamiast na suficie, gdy stropu nie da się użyć.
Elewacje i ściany budynków gospodarczych
Stopień szczelności wariantu jest w tabelach powyżej — to on decyduje, czy czujnik może wisieć bez zadaszenia.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa z tabelą wszystkich wariantów 180°, instrukcja ze specyfikacją i schematem podłączenia oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- PIR (podczerwień)
- Napięcie zasilania
- ~230 V/50 Hz
- Moc
- 1200 W (lampy żarowe) / 300 W (lampy energooszczędne i LED)
- Obciążalność LED
- 300 W
- Rodzaj obciążenia
- rezystancyjne (R)
- Pole detekcji
- 180° × 90°
- Zasięg detekcji
- max 12 m × 180° przy 24 °C
- Czas załączenia
- 10 s ±3 s ÷ 7 min ±2 min
- Próg zadziałania
- 3-2000lux
- Sposób montażu
- Natynkowy
- Stopień szczelności
- IP44
- Klasa ochronności
- II
- Temperatura pracy
- -20 °C ÷ +40 °C
- Kolor
- Biały
- Długość
- 73 mm
- Szerokość
- 86 mm
- Wysokość
- 95 mm
- Gwarancja
- 5 lat
Instrukcja tego modelu określa rodzaj obciążenia jako rezystancyjne (R), a karta katalogowa podaje 300 W dla źródeł CFL i LED. Przy dużej instalacji LED potwierdź dobór u producenta — rozbieżność jest odnotowana w dokumentacji, nie w tym opisie.
