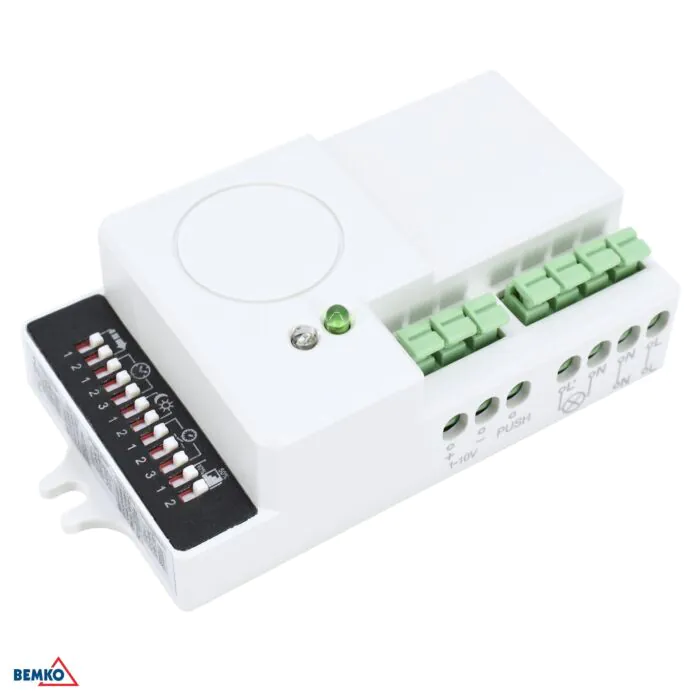

Czujnik ruchu mikrofalowy 360° natynkowy 600W IP20 biały Bemko B52-SES76WH

Bemko SES

SES76WH

Mikrofalowy moduł ze ściemnianiem 1–10 V i funkcją półcienia.

Mikrofala 5,8 GHz • 360° • 15 m • 600 W LED ściemnialny • sterowanie 1–10 V

Kod producenta: B52-SES76WH  |  EAN: 5900280913616

Moduł Bemko SES76WH nie tylko załącza światło — ściemnia je. Steruje oprawą sygnałem 1–10 V i pracuje w trzech poziomach: pełna moc po wykryciu ruchu, przyciemnienie (10, 20, 30 albo 50% mocy) po ustawionym czasie, a na końcu wyłączenie. To rozwiązanie problemu korytarza, w którym pełne zgaszenie światła jest niewygodne, a świecenie na 100% przez całą noc kosztuje. Czas półcienia ma dziesięć nastaw — od 0 s po nieskończoność, czyli utrzymanie przyciemnienia na stałe. Obciążalność wynosi 600 W, ale wyłącznie dla ściemnialnych źródeł LED — to jedyny moduł Bemko z takim ograniczeniem.

Jak to działa

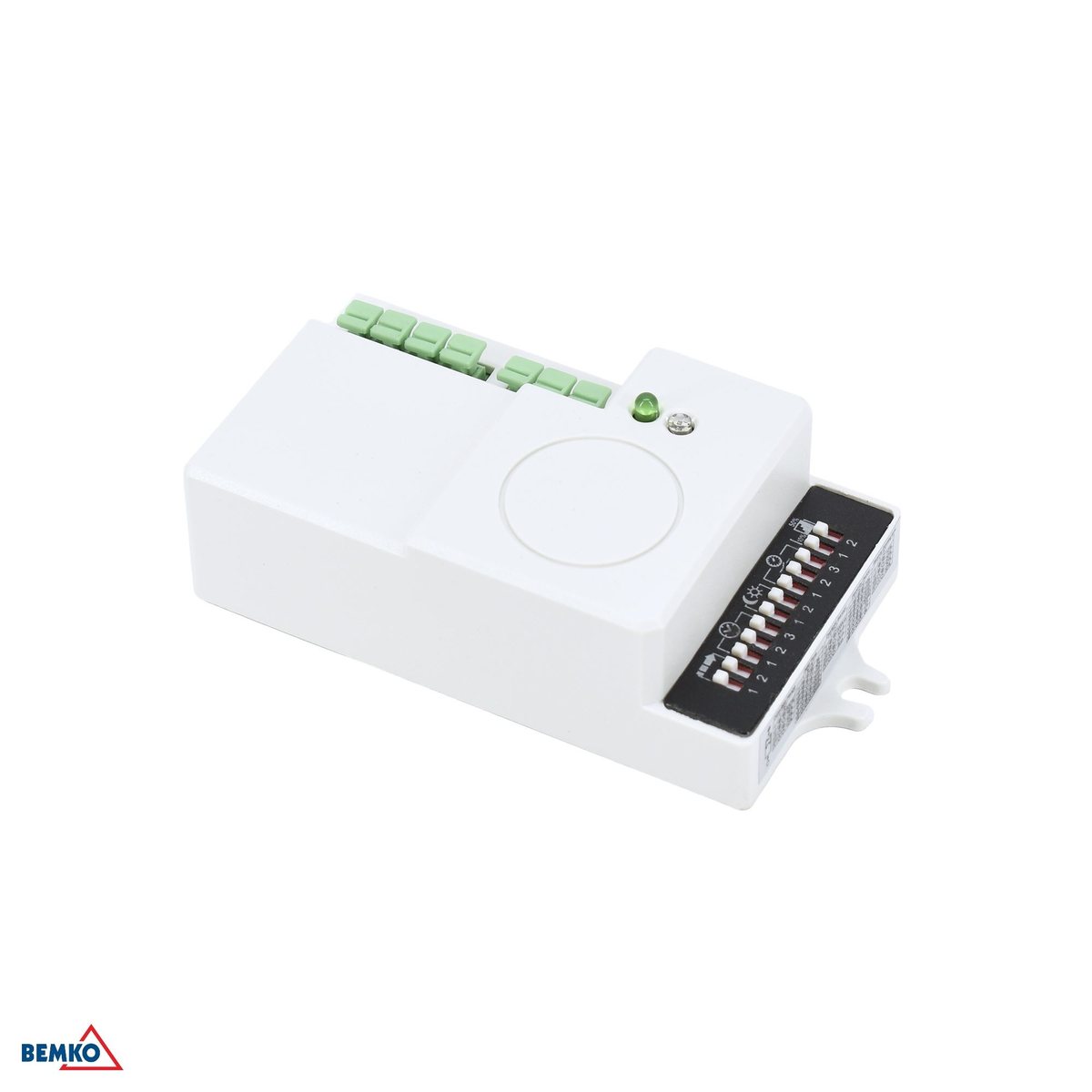

Mikrofalowy moduł czujnika Bemko do zabudowy

Czujnik znika w oprawie

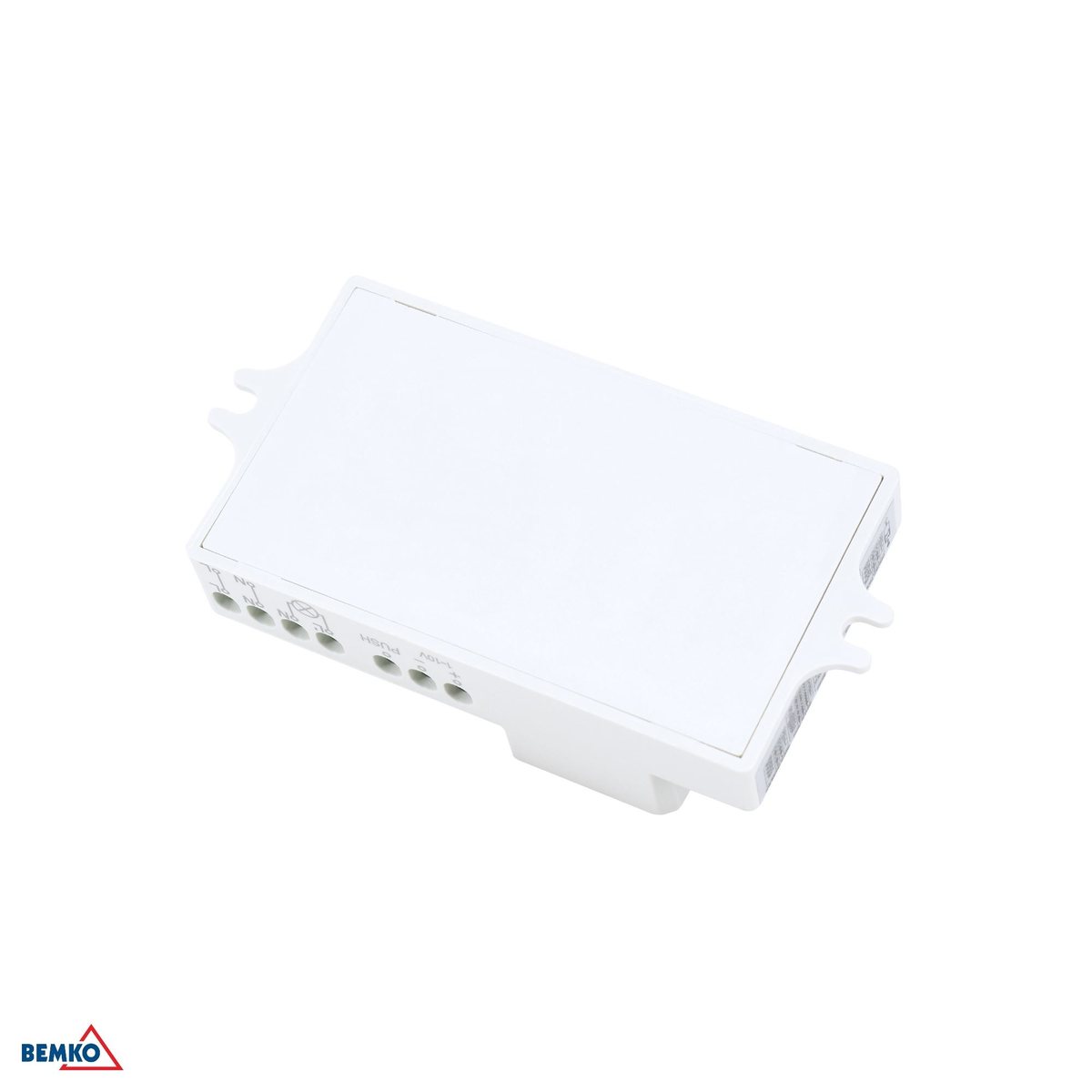

Prostokątny moduł montuje się wewnątrz oprawy albo w puszce. Fala 5,8 GHz przenika klosz z tworzywa, więc detekcja działa mimo że czujnika nie widać. To rozwiązanie dla instalacji, w których osobna obudowa na suficie byłaby zbędna.

Fala zamiast ciepła

Element pomiarowy wysyła falę wysokiej częstotliwości i analizuje jej echo. Ruch zmienia echo — czujnik nie potrzebuje różnicy temperatur, więc działa niezależnie od pory roku i temperatury pomieszczenia.

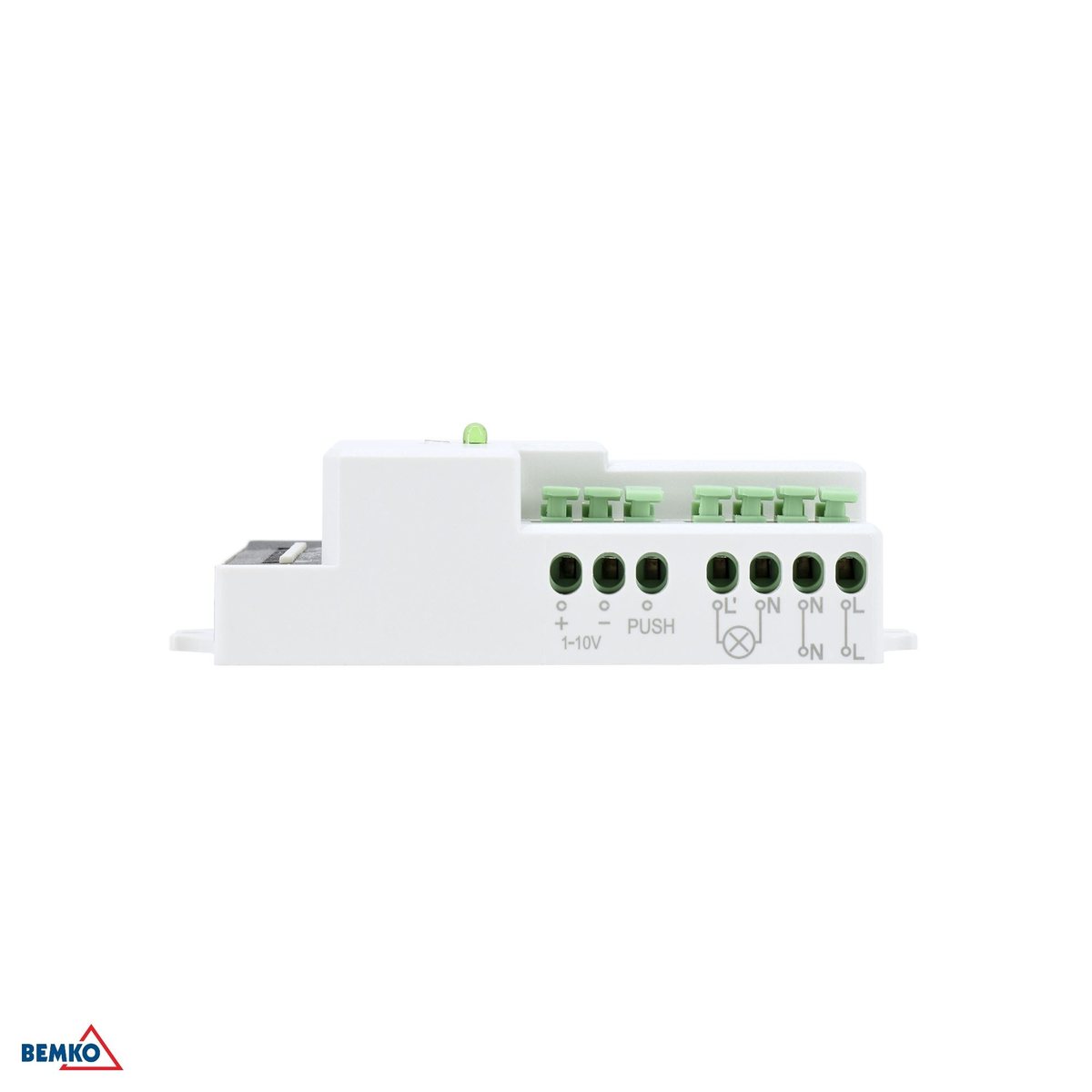

Trzy rzeczy do ustawienia: czas, próg, zasięg

TIME decyduje, jak długo świeci światło po ostatnim ruchu. LUX blokuje załączenie w dzień. SENS zawęża pole detekcji, gdy czujnik widzi za dużo — na przykład przez ściankę działową.

Moc nadawania poniżej 0,2 mW

Instrukcja Bemko podaje to wprost: emisja czujnika stanowi około 1% mocy telefonu komórkowego. Przy montażu w oprawie nad stanowiskiem pracy to pytanie pada regularnie.

Dobór wariantu

Który moduł mikrofalowy wybrać

Moduły z serii SES71–SES76 montuje się tak samo, a różnią się zasięgiem, sposobem regulacji i tym, czy sterują załączaniem, czy ściemnianiem. To trzy pytania do rozstrzygnięcia.

Montaż

Co sprawdzić przed montażem

• Obudowa modułowa 92 × 45 × 25 mm. Zasilanie 230 V/50 Hz.
• Oprawa musi mieć wejście ściemniania 1–10 V — bez niego moduł nie ma czym sterować.
• Obciążalność 600 W wyłącznie dla ściemnialnych źródeł LED. Źródła nieściemnialne nie są dopuszczone.
• Zalecana wysokość montażu 1,5–3,5 m na ścianie, 2–10 m na suficie.
• Czas załączenia: 5 s do 30 min. Czas półcienia: od 0 s do nieskończoności (podtrzymanie stałe).
• Poziom półcienia: 10, 20, 30 albo 50% mocy. Próg zmierzchowy: 2, 10, 50 albo 2000 lux.
• Czujnik mikrofalowy pracuje na częstotliwości 5,8 GHz; moc nadawania poniżej 0,2 mW.
• Próg zmierzchowy blokuje załączenie przy dostatecznym świetle dziennym.
• Wykrywana prędkość ruchu 0,6–1,5 m/s, wilgotność względna otoczenia do 93% RH.
• Zakres temperatury pracy od −20 °C do +40 °C. Gwarancja producenta: 5 lat.

Zastosowania

Gdzie sprawdzi się moduł do zabudowy

Do pobrania

Dokumentacja producenta

Komplet dokumentów producenta — karta katalogowa z tabelą wariantów, instrukcja ze specyfikacją, schematem podłączenia i opisem regulacji oraz deklaracja zgodności UE.

• Karta katalogowa (EN) (PDF)
• Deklaracja zgodności UE (PDF)
• Karta katalogowa (PDF)
• Instrukcja montażu i obsługi (PDF)

Specyfikacja

Dane techniczne

Typ czujnika

mikrofalowy

Częstotliwość pracy

5,8 GHz

Napięcie zasilania

230 V/50 Hz

Moc

wyłącznie ściemnialne źródła LED, max 600 W

Obciążalność LED

600 W (tylko źródła ściemnialne 1–10 V)

Pole detekcji

360°

Zasięg detekcji

5-15 m (montaż ścienny) / 1-8 m (montaż sufitowy)

Regulacja zasięgu

10%, 50%, 75%, 100%

Zalecana wysokość montażu

1,5 m ~ 3,5 m (ściana) / 2 m ~ 10 m (sufit)

Czas załączenia

5 s, 30 s, 1 min, 5 min, 10 min, 20 min, 30 min

Czas półcienia

0 s, 5 s, 30 s, 1 min, 5 min, 10 min, 20 min, 30 min, 1 h, ∞

Poziom półcienia

10%, 20%, 30%, 50% mocy

Próg zadziałania

2 lux, 10 lux, 50 lux, 2000 lux (regulacja skokowa)

Sterowanie

1–10 V (ściemnianie)

Prędkość wykrywanego ruchu

0,6 ~ 1,5 m/s

Przenoszenie mocy

<0,2 mW

Sposób montażu

montażowy — do oprawy lub puszki

Stopień szczelności

IP20

Klasa ochronności

Class II

Temperatura pracy

-20 ÷ +40 °C

Wilgotność pracy

<93%RH

Kolor

Biały

Długość

92 mm

Szerokość

45 mm

Wysokość

25 mm

Gwarancja

5 lat

Sprawdź w karcie oprawy, czy ma wejście 1–10 V i czy jej źródło światła jest ściemnialne. Bez obu tych warunków moduł nie zadziała, a obciążalność 600 W nie ma zastosowania.
