Czujnik ruchu PIR 360° podtynkowy 800W biały Bemko B50-SES04WH-A

Bemko SES

SES04WH-A

Podtynkowy czujnik ruchu PIR 360° do sufitu podwieszanego.

PIR • 360° • Ø8 m • 400 W LED • otwór Ø70 mm • IP20

Kod producenta: B50-SES04WH-A  |  EAN: 5900280914385

Czujnik ruchu Bemko SES04WH-A chowa się w suficie podwieszanym — od dołu widać tylko pierścień z soczewką. Montaż wygląda jak przy oprawie downlight: wycinasz otwór Ø70 mm, wkładasz czujnik, sprężyny dociskają go od spodu. Pole detekcji ma pełne 360°, a zasięg sięga Ø8 m przy temperaturze otoczenia poniżej 24 °C. Nazwa handlowa mówi o 800 W, ale to obciążalność dla żarówek — przy oprawach LED i świetlówkach kompaktowych obowiązuje limit 400 W. Czas świecenia reguluje się płynnie od 10 sekund do 15 minut, licząc od ostatniego wykrytego ruchu.

Jak to działa

Czujnik PIR Bemko do sufitu podwieszanego

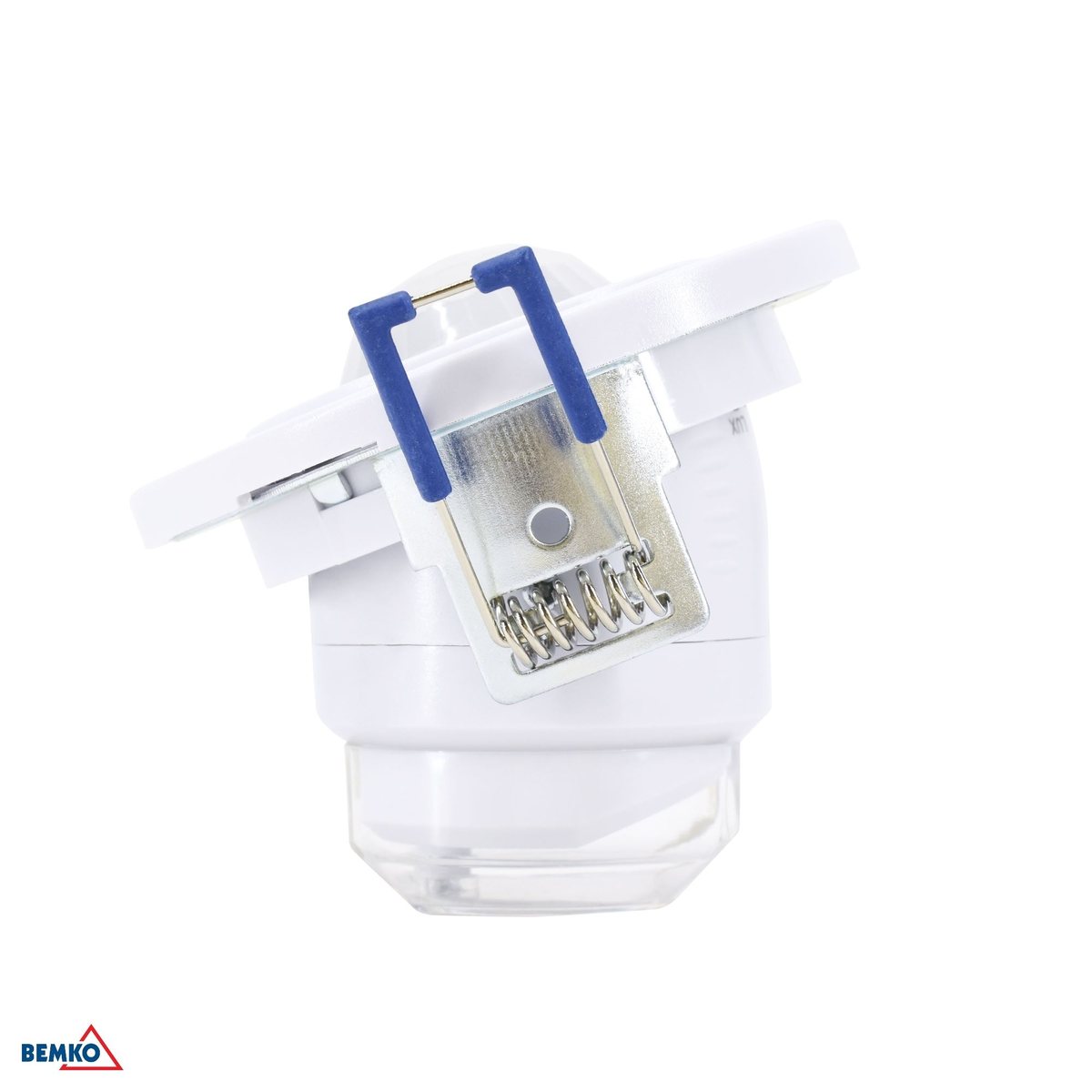

Sprężyny montażowe zamiast wkrętów

Czujnik wkłada się w wycięty otwór i puszcza — sprężyny dociskają go do płyty od spodu. Montaż jest identyczny jak przy oprawie downlight i zajmuje chwilę.

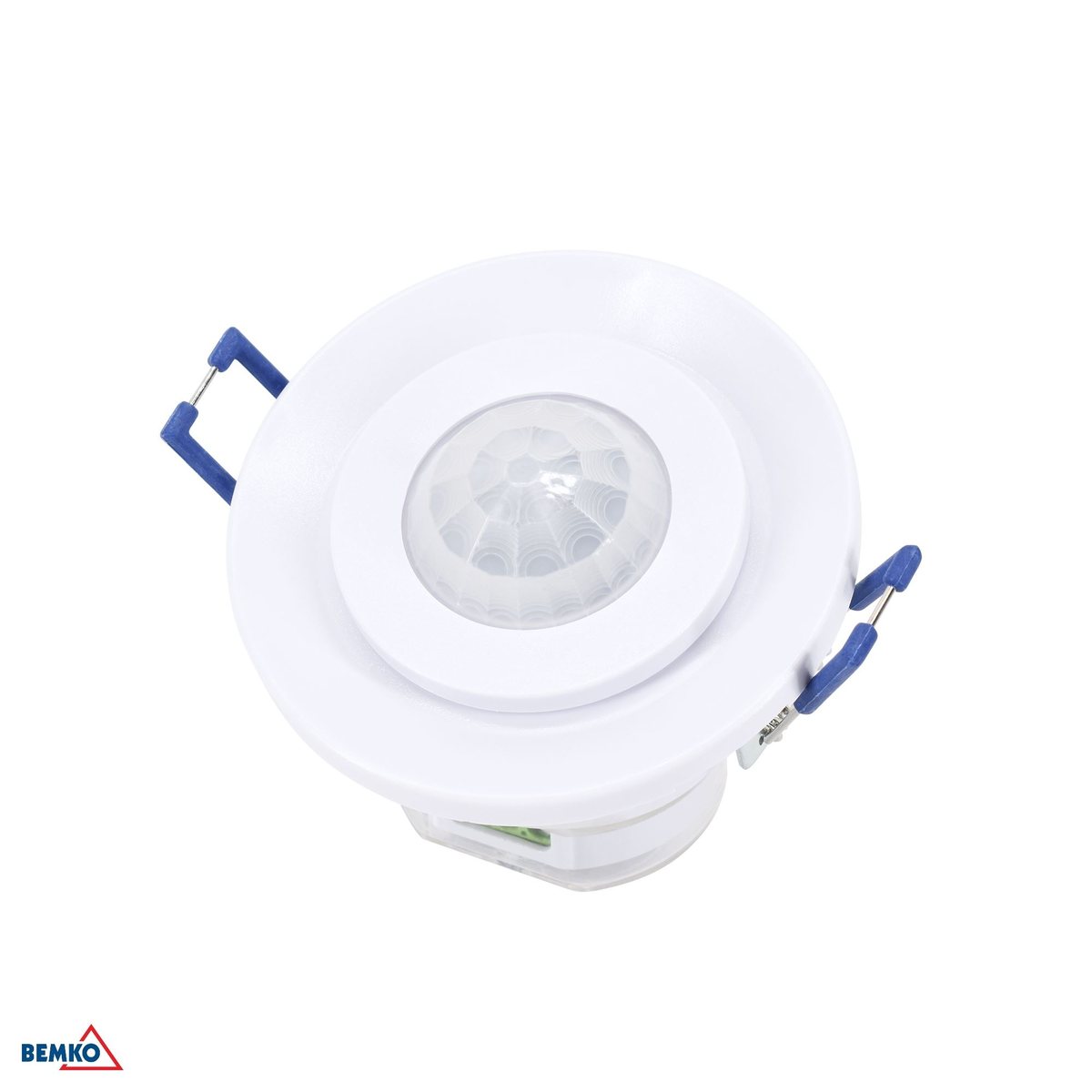

Widoczna zostaje sama soczewka

Cała elektronika chowa się nad sufitem. Od dołu widać płaski pierścień z okiem czujnika, więc w kasetonie albo w płycie g-k nie rzuca się w oczy.

Pełne 360° z punktu na środku pomieszczenia

Montaż sufitowy pozwala wykorzystać całe pole detekcji, bez martwej strefy za plecami czujnika — inaczej niż przy montażu ściennym.

Regulacja TIME i LUX od spodu

Pokrętła są dostępne po zdjęciu pierścienia, bez wyciągania czujnika z sufitu.

Dobór wariantu

Który wariant SES04 wybrać

Oba czujniki montuje się identycznie i oba mają pełne 360°. Różnią się obciążalnością, zasięgiem, głębokością zabudowy i średnicą otworu — sprawdź te dwie ostatnie wartości, zanim wytniesz sufit.

Montaż

Co sprawdzić przed montażem

• Wymiary 75 × 75 × 90 mm, otwór montażowy Ø70 mm. Zmierz wolną przestrzeń nad sufitem — czujnik potrzebuje 90 mm głębokości.
• Zasilanie 230 V~ 50 Hz. Klasa ochronności II — izolacja podwójna, bez przewodu ochronnego.
• Stopień szczelności IP20 — wyłącznie sucha wnętrzówka.
• Zalecana wysokość montażu 2,2–4 m.
• Mocowanie na sprężynach: wygnij uchwyty do góry, wsuń czujnik w otwór, puść.
• Detektor podczerwieni (PIR) reaguje na ruch ciepłego obiektu w poprzek pola widzenia.
• Próg zmierzchowy regulowany w zakresie 3–2000 lx.
• Zakres temperatury pracy od −20 °C do +40 °C, wilgotność względna do 93% RH.
• Gwarancja producenta: 5 lat.

Zastosowania

Gdzie sprawdzi się czujnik podtynkowy

Do pobrania

Dokumentacja producenta

Komplet dokumentów producenta — karta katalogowa z tabelą wszystkich wariantów, instrukcja z pełną specyfikacją i schematem podłączenia oraz deklaracja zgodności UE.

• Karta katalogowa (EN) (PDF)
• Deklaracja zgodności UE (PDF)
• Karta katalogowa (PDF)
• Instrukcja montażu i obsługi (PDF)

Specyfikacja

Dane techniczne

Typ czujnika

PIR (podczerwień)

Napięcie zasilania

230 V~ 50 Hz

Moc

800 W (lampy żarowe) / 400 W (lampy energooszczędne i LED)

Obciążalność LED

400 W

Pole detekcji

360°

Zasięg detekcji

Ø8 m max (<24 °C)

Zalecana wysokość montażu

2,2 m ~ 4 m

Czas załączenia

10 s ±3 s ÷ 15 min ±2 min (regulacja płynna)

Próg zadziałania

3-2000 lux (regulowany)

Prędkość wykrywanego ruchu

0,6 ~ 1,5 m/s

Sposób montażu

Podtynkowy

Wymiary otworów montażowych

fi70mm

Stopień szczelności

IP20

Klasa ochronności

II

Temperatura pracy

-20 ÷ +40 °C

Wilgotność pracy

<93%RH

Pobór mocy

Pon <0,5 W / Psb <0,5 W

Kolor

Biały

Długość

75 mm

Szerokość

75 mm

Wysokość

90 mm

Gwarancja

5 lat

Zanim wytniesz otwór, sprawdź dwie liczby: średnicę Ø70 mm i głębokość zabudowy 90 mm. Do doboru obciążenia użyj wartości 400 W dla LED, nie 800 W z nazwy handlowej.
