Jak podłączyć różnicówkę - schematy i porady dla 1-fazowych i 3-fazowych instalacji

Montaż wyłącznika różnicowoprądowego to jeden z kluczowych etapów zabezpieczania instalacji elektrycznej przed porażeniem i skutkami upływów prądu. Zarówno różnicówka 1-fazowa, jak i różnicówka 3-fazowa pełni funkcję przeciwporażeniową i przeciwpożarową - ale sposób jej podłączenia różni się w zależności od typu instalacji, ilości przewodów i obecności uziemienia. W tym poradniku pokażemy, jak prawidłowo podłączyć różnicówkę jednofazową i trójfazową, w jakiej kolejności wykonać połączenia oraz na co zwrócić szczególną uwagę podczas montażu.

Wyłączniki różnicowoprądowe (RCD), nazywane też bezpiecznikami różnicowoprądowymi lub potocznie „różnicówkami”, wykrywają różnicę między prądem wpływającym do obwodu a prądem wypływającym. W sytuacji, gdy dochodzi do upływu prądu (np. przez ciało człowieka lub do ziemi), urządzenie błyskawicznie przerywa zasilanie, chroniąc życie i zdrowie użytkowników. Czas zadziałania różnicówki może wynosić nawet poniżej 30 ms. Więcej o wyłącznikach różnicowoprądowych przeczytasz tutaj.

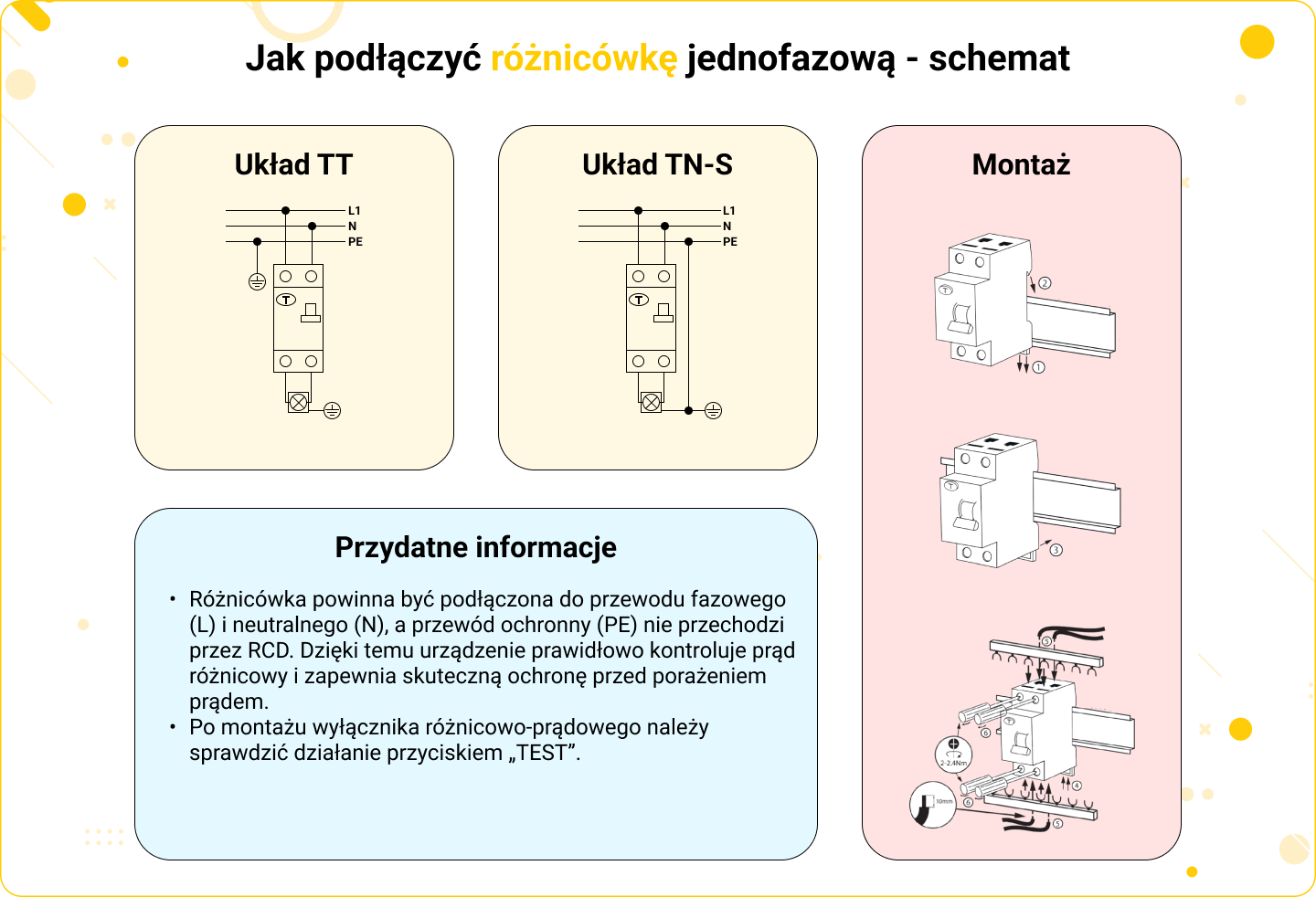

Wyłącznik różnicowoprądowy 1-fazowy pracuje zazwyczaj z dwoma przewodami: fazowym (L) i neutralnym (N). Niezbędne jest również uziemienie obudowy odbiorników (PE), które jednak nie przechodzi przez różnicówkę.

Najczęstsze schematy połączeń:

• Standardowe podłączenie 1-fazowe: zasilanie z góry (L i N), wyjście do obwodu z dołu.

• Instalacja bez uziemienia: możliwe tylko w wyjątkowych przypadkach, np. w starszych instalacjach TN-C, z użyciem różnicówki 2-biegunowej - ale bez pełnej skuteczności ochrony.

Kolejność podłączenia:

1. Odłącz napięcie główne.

2. Podłącz przewód fazowy i neutralny do wejścia RCD (najczęściej górne zaciski).

3. Wyprowadź L i N do zabezpieczanego obwodu (dolne zaciski).

4. Sprawdź poprawność działania przyciskiem „TEST”.

Uwaga: Niewłaściwe podłączenie przewodów N i PE może powodować ciągłe wyzwalanie RCD!

Podłączenie różnicówki jednofazowej bez uziemienia jest możliwe jedynie w starych instalacjach dwuprzewodowych (TN-C). W takim przypadku należy zachować szczególną ostrożność, ponieważ różnicówka w instalacji dwuprzewodowej nie zapewnia pełnej ochrony przed porażeniem. Uwaga: W instalacjach modernizowanych nie należy łączyć przewodów PEN (neutralno-ochronnych) za różnicówką - powoduje to jej błędne wyzwalanie.

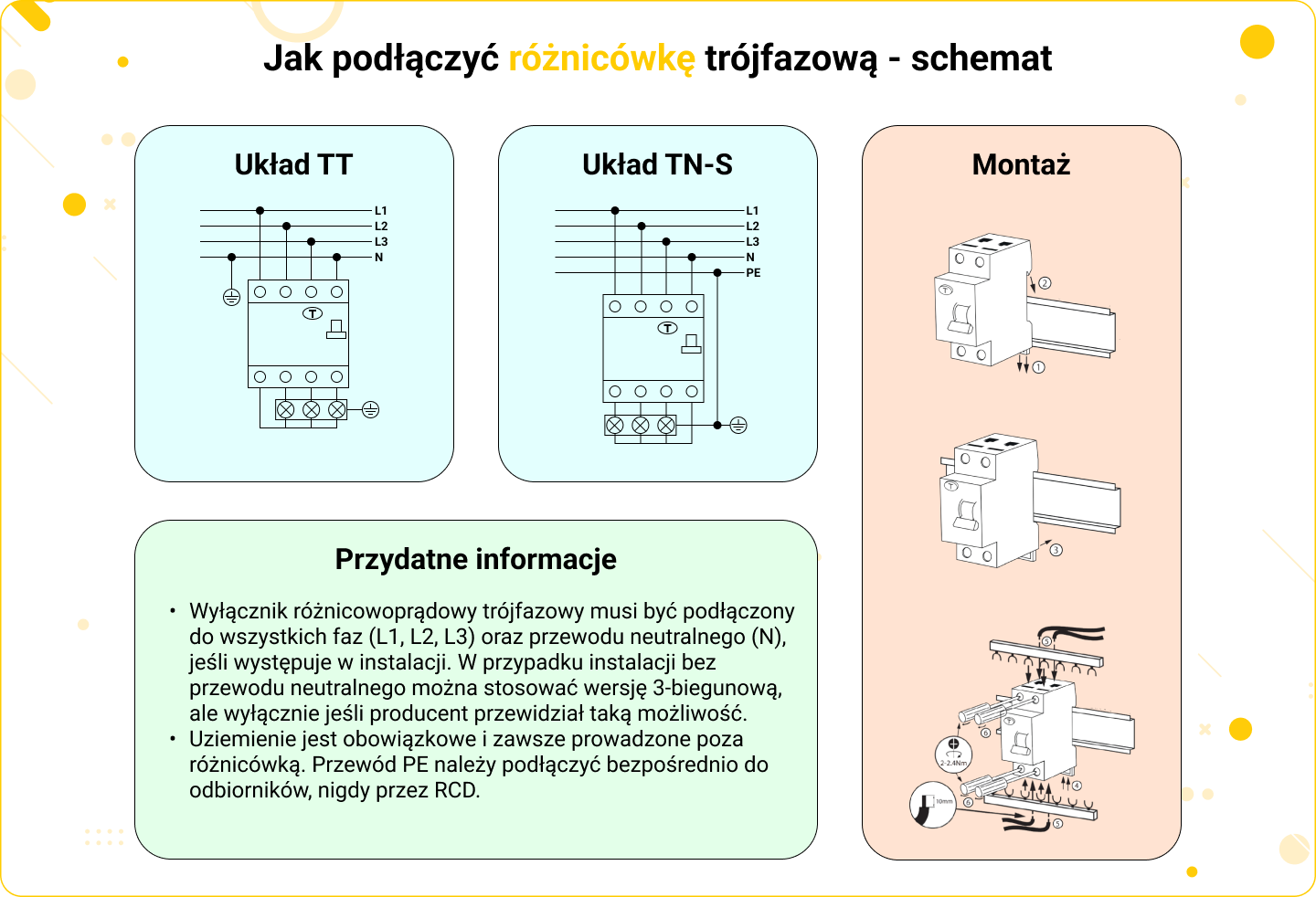

Wyłączniki różnicowoprądowe 3-fazowe występują najczęściej w wersji 4-biegunowej (L1, L2, L3, N). Ich zadaniem jest ochrona całej instalacji trójfazowej lub wydzielonych obwodów (np. płyty indukcyjnej, pompy ciepła, falownika PV).

Najczęstsze konfiguracje:

• Instalacje 3-fazowe z przewodem neutralnym (TT, TN-S): wymagane podłączenie wszystkich 4 biegunów (L1, L2, L3, N).

• Instalacje bez przewodu neutralnego: możliwe podłączenie 3-biegunowe, ale wyłącznie z różnicówką przystosowaną do pracy bez N.

Krok po kroku:

1. Odłącz zasilanie.

2. Podłącz L1, L2, L3 oraz N do wejścia wyłącznika (zaciski górne).

3. Podłącz odpowiednie przewody do obciążenia (dolne zaciski).

4. Podłącz uziemienie bezpośrednio do odbiorników - nie przez RCD!

5. Przeprowadź test RCD i pomiar skuteczności ochrony.

Schemat podłączenia różnicówki 3 fazy bez uziemienia może być spotykany w starych instalacjach przemysłowych, ale dziś nie jest zalecany. W nowoczesnych instalacjach TT i TN-S uziemienie jest obowiązkowe.

Z punktu widzenia kolejności urządzeń w rozdzielnicy, różnicówka zazwyczaj znajduje się za wyłącznikiem głównym, a przed bezpiecznikami nadprądowymi (B10, B16 itd.). Oznacza to, że jeden wyłącznik różnicowoprądowy może zabezpieczać cały zestaw obwodów - ale tylko jeśli są poprawnie poprowadzone.

Można też stosować tzw. różnicówki dedykowane, które zabezpieczają pojedynczy obwód - np. kuchnię lub łazienkę. W takim przypadku do każdego obwodu przypisuje się osobny wyłącznik różnicowoprądowy i bezpiecznik.

Możesz zauważyć, że producent często sugeruje zasilanie od góry - i warto się tego trzymać. Typowe modele 25A, 40A czy 63A mają wyraźnie oznaczone zaciski wejściowe i wyjściowe.

Schemat podłączenia różnicówki zwykle znajduje się na obudowie - ale warto sprawdzić też instrukcję producenta.

Niektóre modele różnicówek, szczególnie 3-fazowych, wymagają obowiązkowego podłączenia przewodu neutralnego (N) - jego brak może sprawić, że urządzenie nie zadziała lub będzie się błędnie wyzwalać.

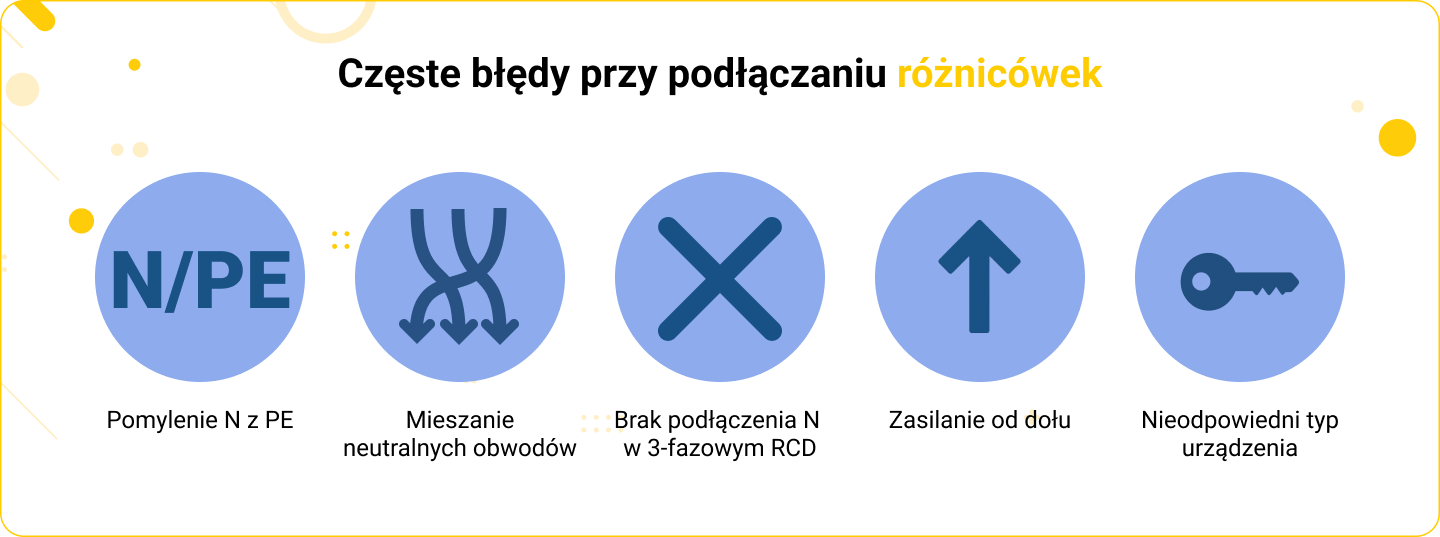

Błędne podłączenie wyłącznika różnicowoprądowego może prowadzić do jego nieprawidłowego działania lub ciągłego wyzwalania. Najczęstsze problemy to:

• pomylenie przewodu neutralnego z ochronnym (N z PE),

• mieszanie przewodów neutralnych z różnych obwodów,

• brak podłączenia N w przypadku 3-fazowych różnicówek,

• niewłaściwe kierunki zasilania (od dołu zamiast od góry)

• zastosowanie różnicówki o zbyt dużej czułości lub nieodpowiedniego typu (np. typu AC zamiast A w instalacjach z urządzeniami elektronicznymi).

Podłączenie różnicówki wymaga nie tylko wiedzy technicznej, ale i dużej dokładności. Każdy przewód powinien być podłączony zgodnie z przeznaczeniem - fazowy i neutralny przechodzą przez urządzenie, natomiast ochronny zawsze omija wyłącznik różnicowoprądowy. Schemat podłączenia różnicówki jednofazowej różni się od trójfazowej, dlatego przed rozpoczęciem prac warto przeanalizować dokumentację producenta lub skonsultować się z fachowcem! Niezależnie od rodzaju instalacji, poprawny montaż różnicówki to gwarancja skutecznego zabezpieczenia przeciwporażeniowego i podstawa bezpiecznej eksploatacji instalacji elektrycznej.
