Jak dobrać gniazdo siłowe? Praktyczny poradnik

Dobór odpowiedniego gniazda siłowego jest kluczowy zarówno w instalacjach domowych, jak i przemysłowych. Błędy popełnione na tym etapie mogą prowadzić do przeciążeń, usterek, a nawet zagrożeń dla bezpieczeństwa użytkowników i urządzeń. W niniejszym poradniku omawiamy krok po kroku, jakie gniazda siłowe warto stosować w różnych zastosowaniach, czym różni się gniazdo siłowe 16A od 32A, kiedy wybrać wersję natynkową lub podtynkową, oraz jakie normy i parametry są kluczowe przy zakupie.

Gniazda siłowe, znane również jako gniazda elektryczne siłowe, to specjalistyczne złącza przeznaczone do zasilania odbiorników trójfazowych, najczęściej o napięciu 400V. Ich podstawową zaletą jest możliwość przesyłu dużej mocy (nawet powyżej 20 kW), co czyni je niezastąpionymi w przypadku zasilania sprzętu przemysłowego, urządzeń warsztatowych, pieców elektrycznych, czy profesjonalnych kuchni.

Gniazda przemysłowe, czyli siłowe, znajdują zastosowanie m.in. w:

• warsztatach samochodowych (kompresory, podnośniki),

• zakładach przemysłowych (obrabiarki, silniki trójfazowe),

• garażach i domach jednorodzinnych (płyty indukcyjne, ładowarki aut elektrycznych),

• na budowach (betoniarki, elektronarzędzia),

• instalacjach fotowoltaicznych (awaryjne przyłącza DC/AC).

Więcej o gniazdach siłowych przeczytasz tutaj.

Wybór odpowiedniego prądu znamionowego jest kluczowy, ponieważ od tego zależy bezpieczeństwo i niezawodność działania całej instalacji. Najczęściej spotykane warianty to:

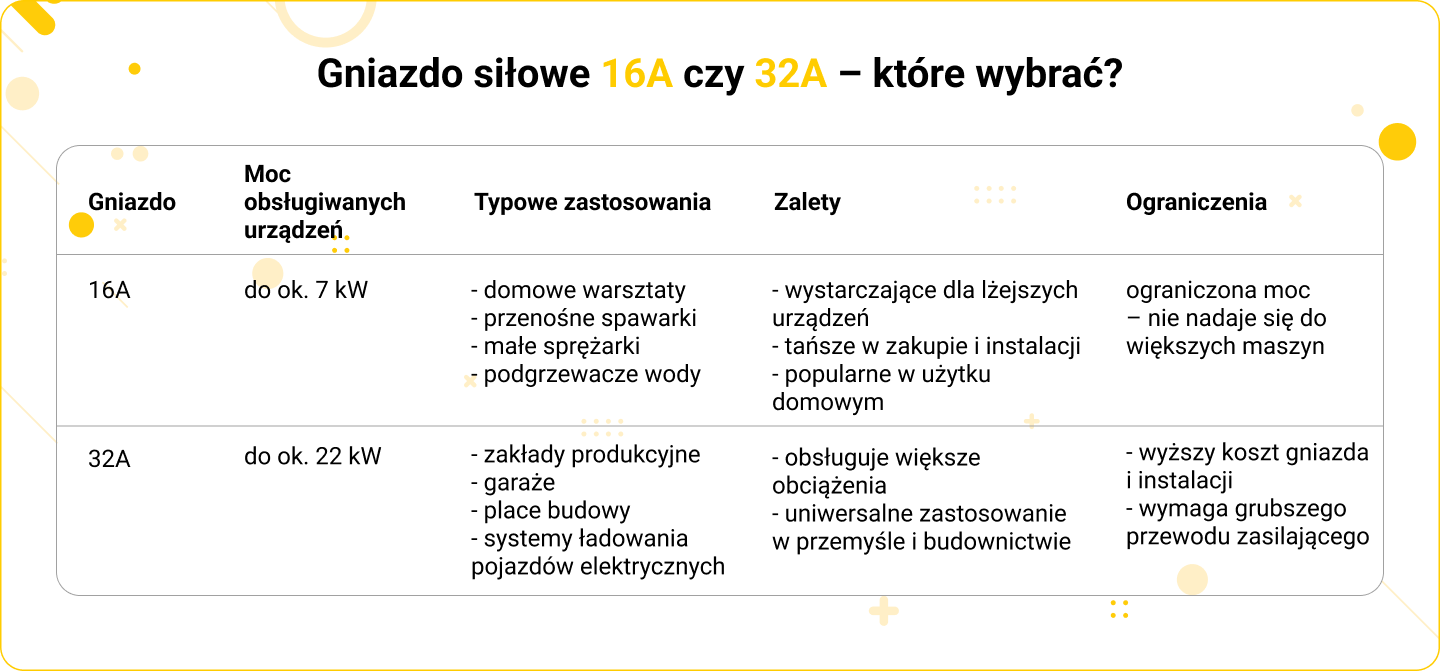

Gniazdo siłowe 16A

Stosowane do urządzeń o mniejszym poborze mocy, najczęściej do 7 kW. Idealne do domowych warsztatów, przenośnych spawarek, małych sprężarek czy podgrzewaczy wody.

Gniazdo siłowe 32A

Wersja dla średnich i większych obciążeń – do 22 kW. Sprawdza się w zakładach produkcyjnych, garażach, na budowie oraz w systemach ładowania pojazdów elektrycznych.

Warto pamiętać, że dobór gniazda siłowego 16A czy 32A powinien uwzględniać także długość przewodu zasilającego oraz możliwe spadki napięcia. Dla instalacji długich – lepiej zawczasu przewymiarować przekrój przewodu.

Gniazdo siłowe 4 bolce (3P+PE) to starszy typ przyłącza – nieposiadający przewodu neutralnego. Współcześnie, zgodnie z obowiązującymi przepisami, rekomenduje się stosowanie gniazd siłowych 5 bolców (3P+N+PE), które zapewniają lepsze uziemienie oraz możliwość zasilania urządzeń jednofazowych z tego samego gniazda.

Oznaczenia gniazd siłowych – jak je czytać?

Na obudowie gniazda znajdziesz m.in.:

• Prąd znamionowy (np. 16A, 32A, 63A),

• Napięcie (230V lub 400V),

• Liczbę biegunów (4P lub 5P),

• Stopień ochrony IP (np. IP44, IP67),

• Pozycję bolca ochronnego (np. 6h – na dole).

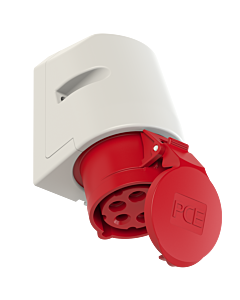

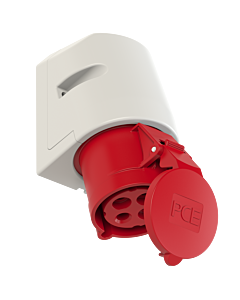

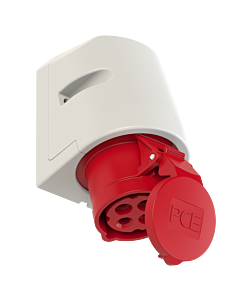

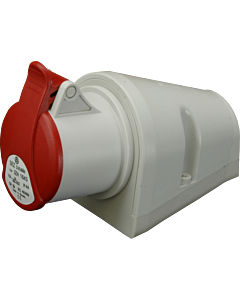

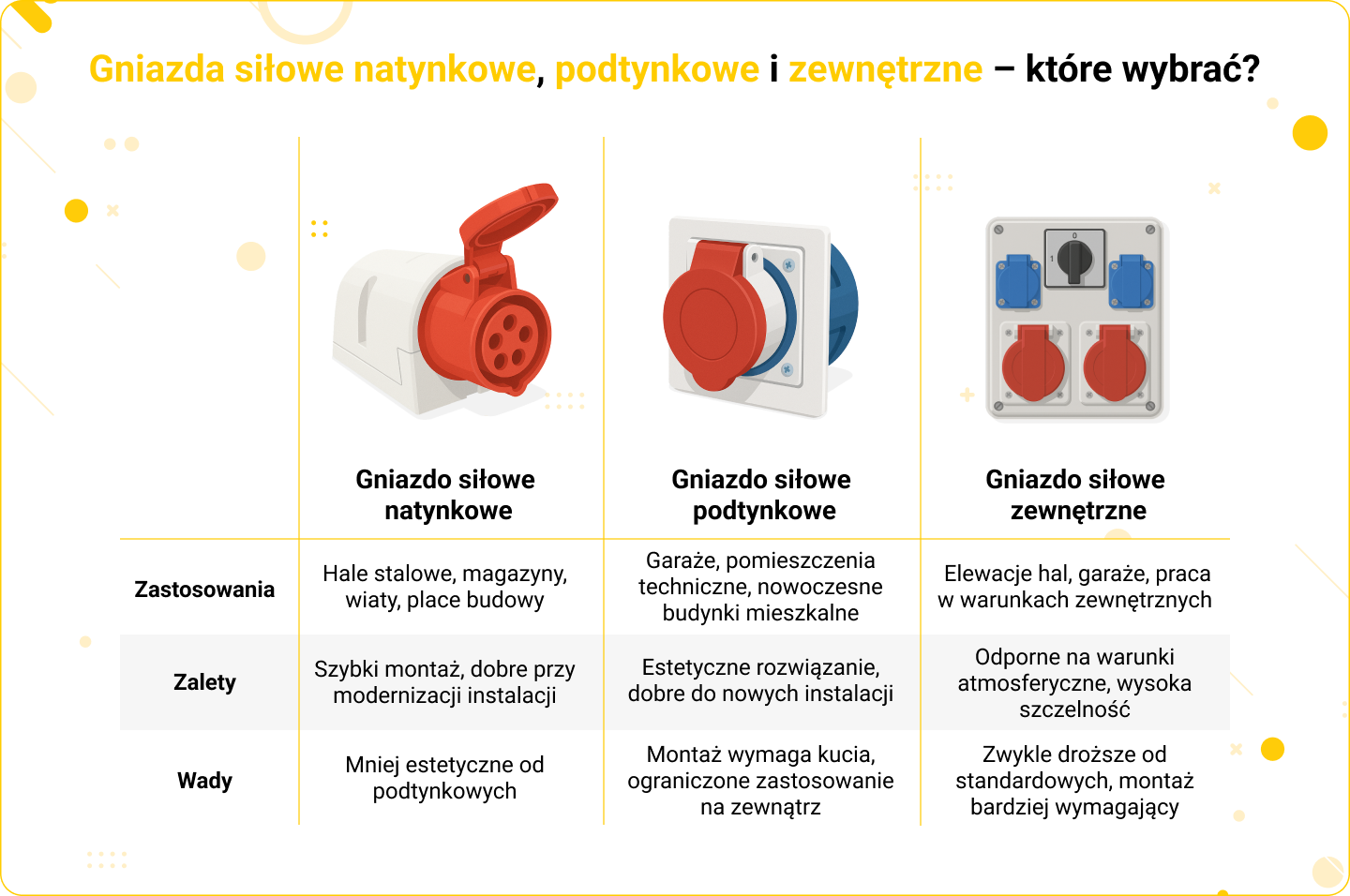

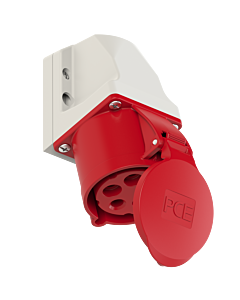

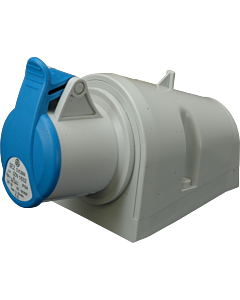

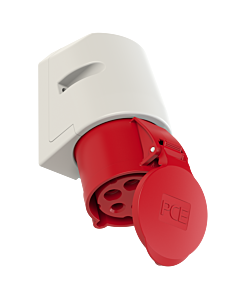

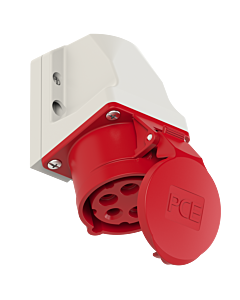

Gniazdo siłowe natynkowe przemysłowe

Montaż natynkowy ułatwia modernizację istniejących instalacji. Tego typu gniazda przemysłowe natynkowe mają solidną obudowę i często wyposażone są w daszki zabezpieczające przed wodą i pyłem. Gniazdo natynkowe przemysłowe to najczęściej wybierane rozwiązanie w sytuacjach, gdy nie ma możliwości lub sensu wykonywania podtynkowej instalacji. Ich montaż jest szybki, nie wymaga kucia, a specjalna konstrukcja zapewnia wytrzymałość mechaniczną i wodoodporność.

Zastosowania:

• Hale stalowe, magazyny, wiaty,

• Tereny otwarte, place budowy,

• Tymczasowe linie zasilające w rolnictwie lub budownictwie.

Gniazdo siłowe podtynkowe

Rozwiązanie bardziej estetyczne, przeznaczone do nowych instalacji lub przestrzeni zamkniętych. Gniazdo siłowe podtynkowe zyskuje na popularności w nowoczesnych garażach i technicznych pomieszczeniach domowych.

Gniazdo siłowe zewnętrzne

Do pracy na zewnątrz, przyłącza muszą mieć podwyższoną klasę szczelności – minimum IP44, a najlepiej IP67. Przykładem może być gniazdo siłowe 32A/5P z wyłącznikiem lewo-prawo, montowane na elewacjach hal i garaży.

Gniazda montowane na elewacji budynku lub w ogrodzie muszą być odporne na:

• Deszcz, śnieg, wilgoć,

• Promieniowanie UV,

• Skrajne temperatury.

Minimalna klasa ochrony to IP44, ale rekomendowane są gniazda siłowe zewnętrzne IP65 lub IP67.

Przykłady:

• Gniazdo siłowe 32A/5P z wyłącznikiem lewo-prawo (LOP) – np. do zasilania silników,

• Gniazdo siłowe podwójne – przy rozdzielnicach na placach budowy,

• Gniazdo siłowe na elewacji domu gospodarczego – do agregatu, myjki ciśnieniowej.

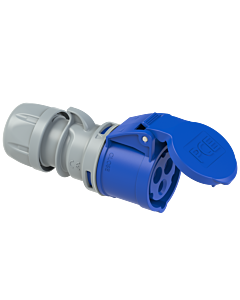

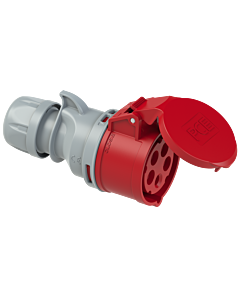

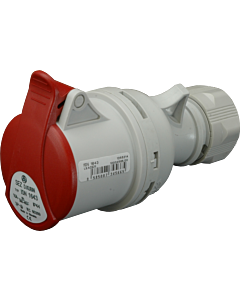

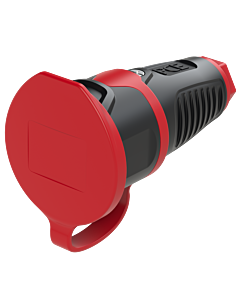

Wybór odpowiedniego kompletu, czyli gniazda i pasującej do niego wtyczki przemysłowej, to kluczowy krok w planowaniu bezpiecznej i funkcjonalnej instalacji elektrycznej. Kompatybilność oznacza nie tylko zgodność mechanicznych parametrów (ilość biegunów, układ bolców, kolorystyka oznaczeniowa), ale też dopasowanie do napięcia (230V lub 400V), prądu znamionowego (najczęściej 16A, 32A, 63A) i klasy szczelności (np. IP44, IP67).

Gniazda i wtyki przemysłowe muszą być z tej samej serii lub zgodne z normami IEC/PN, by można je było bezpiecznie łączyć. Należy też zwrócić uwagę, czy w zestawie znajduje się odpowiednie zabezpieczenie (wyłącznik, ogranicznik, rozdzielnica). Coraz częściej stosuje się gotowe zestawy gniazd siłowych z gniazdami 230V i wyłącznikami, które ułatwiają podłączenie różnych typów odbiorników.

W nowoczesnych instalacjach przemysłowych i warsztatowych coraz częściej stosuje się rozbudowane zestawy gniazd siłowych, które oprócz standardowego gniazda 16A lub 32A obejmują również gniazda 230V, wyłączniki bezpieczeństwa, a nawet lampki kontrolne i zabezpieczenia różnicowoprądowe. Tego typu rozwiązania pozwalają na podłączenie zarówno odbiorników jednofazowych, jak i trójfazowych, a jednocześnie zapewniają większy poziom ochrony użytkownika.

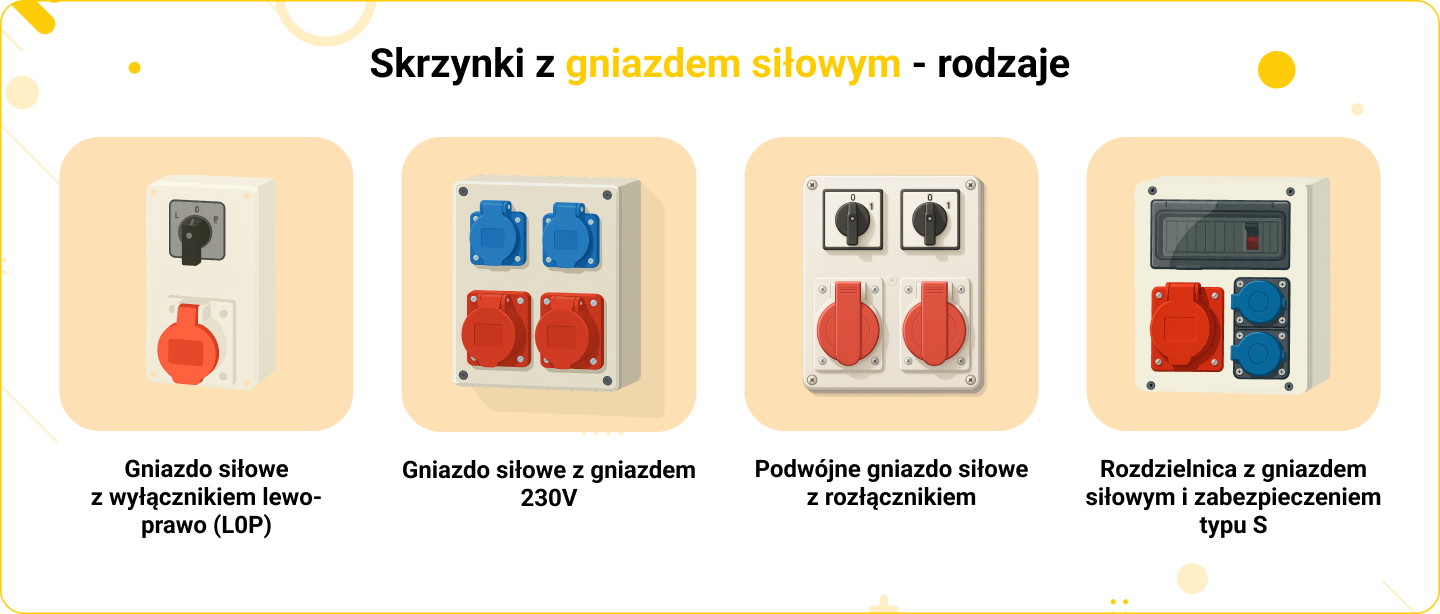

Skrzynka z gniazdem siłowym, często montowana na elewacji, w hali lub garażu, to praktyczne centrum zasilania, które eliminuje konieczność prowadzenia wielu przewodów. Popularne konfiguracje obejmują:

• gniazdo siłowe 32A/5P z wyłącznikiem lewo-prawo (L0P),

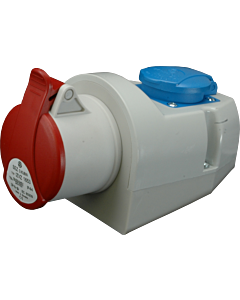

• gniazdo siłowe z gniazdem 230V,

• podwójne gniazdo siłowe z rozłącznikiem,

• lub nawet rozdzielnica z gniazdem siłowym i zabezpieczeniem typu S.

Warto zwrócić uwagę na gniazda siłowe zewnętrzne, które mają podwyższony stopień ochrony (IP44, IP54, IP67), co czyni je odpornymi na warunki atmosferyczne. Funkcjonalność takich zestawów znacząco podnosi komfort i bezpieczeństwo użytkowania w zastosowaniach domowych, przemysłowych i mobilnych (np. na placach budowy).

Dobór gniazda siłowego zależy od rodzaju zasilania (230V lub 400V), mocy urządzeń oraz środowiska pracy. W domowych i przemysłowych instalacjach najczęściej stosuje się gniazda siłowe 16A lub 32A, 4- lub 5-biegunowe, w wersji natynkowej lub podtynkowej. Na zewnątrz i w trudnych warunkach warto wybierać modele o wysokim stopniu szczelności (np. IP67), a w instalacjach wymagających bezpieczeństwa – gniazda z wyłącznikiem. Dobrze dobrane gniazdo siłowe to gwarancja niezawodności i bezpieczeństwa instalacji, dlatego jego wybór najlepiej skonsultować z wykwalifikowanym elektrykiem.
