Opis

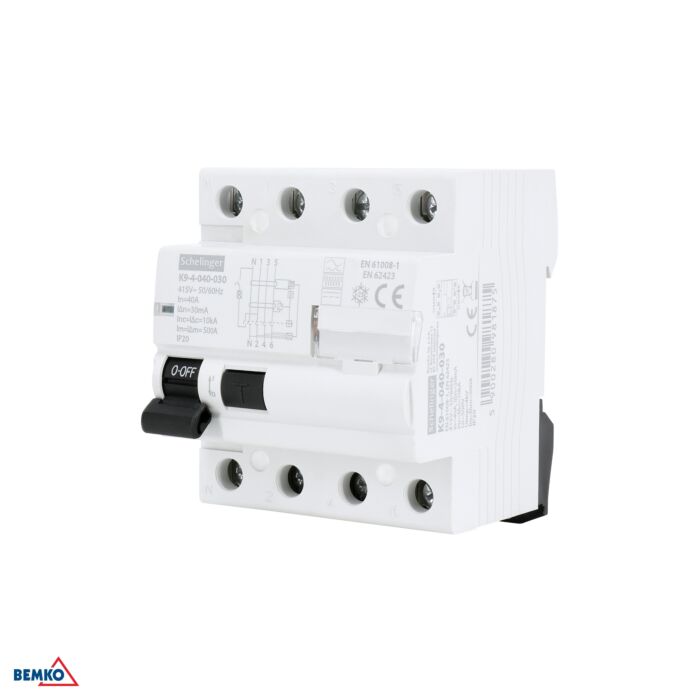

K9-4 40 A / 30 mA
Wyłącznik różnicowoprądowy typ B, 4 bieguny, 4 moduły na szynie DIN.
Typ B • 30 mA • 40 A • 10 kA.
Kod producenta: A03-K9-4-040-030 | EAN: 5900280981875
Wyłącznik różnicowoprądowy Schelinger K9-4 40 A / 30 mA pilnuje jednej rzeczy, której nie zrobi za niego żaden bezpiecznik: sprawdza, czy prąd, który wpłynął do obwodu, w całości z niego wypłynął. Kiedy 30 mA ucieka bokiem — przez uszkodzoną izolację, mokrą obudowę albo człowieka — aparat rozłącza obwód. Wybór sprowadza się do dwóch pytań — czy 30 mA to właściwy próg dla tego obwodu i czy prąd upływu będzie miał kształt, który typ B rozpozna.
Typ B — co wykrywa
Najszerszy zakres w normie, łącznie z gładkim prądem stałym. Obejmuje to, na co reagują typy AC i A.
30 mA — próg zadziałania
Najczulszy próg w tej rodzinie — wersja do obwodów, w których liczy się ochrona człowieka.
Nie zastępuje nadprądowego
RCCB z definicji nie ma wyzwalacza przeciążeniowego. Obwód wymaga osobnego wyłącznika nadprądowego.

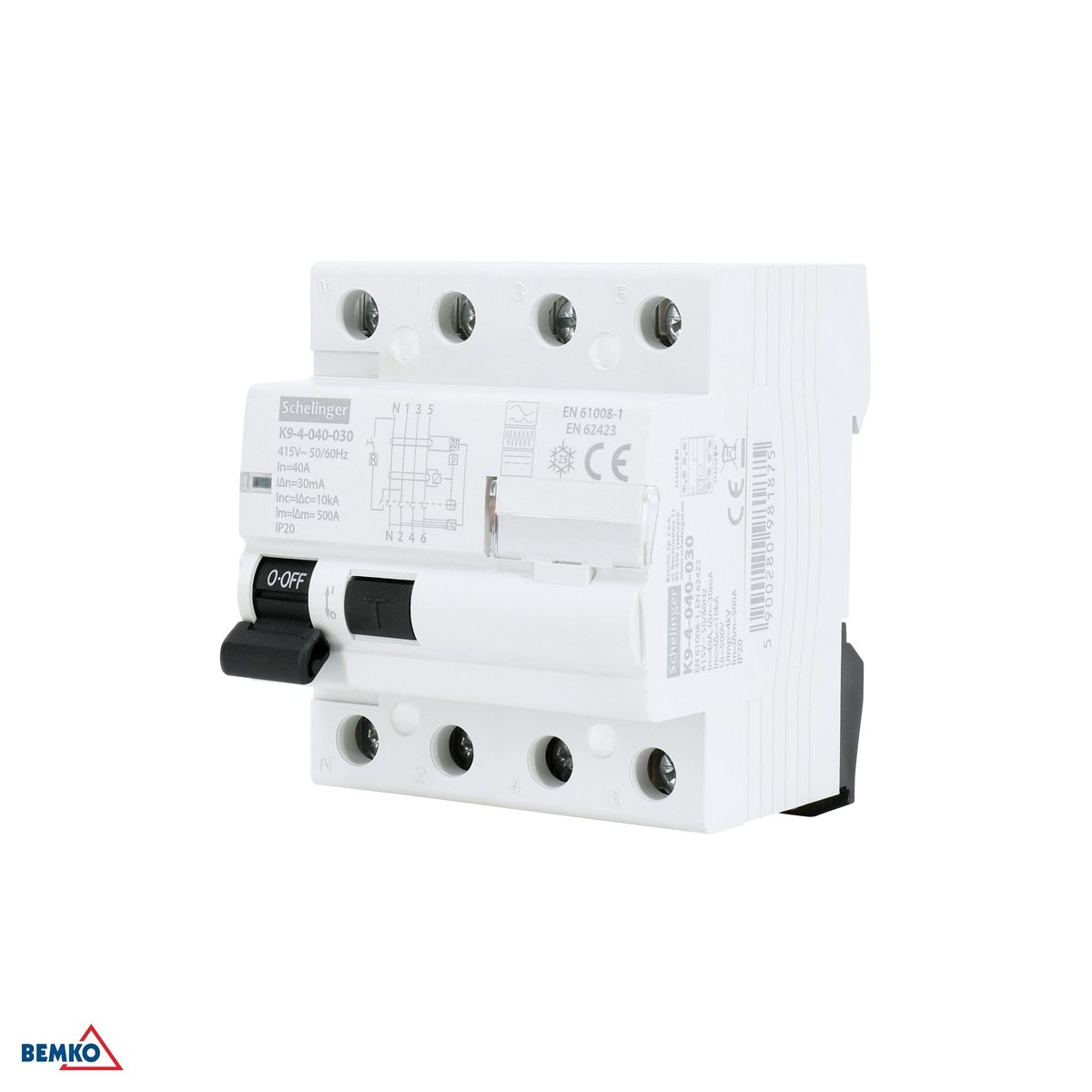

4 moduły, 70,5 mm
Szyna TH 35 mm, zaciski do 25 mm².
Decyzja numer jeden
Typ B — od tego zależy, czy wyłącznik różnicowoprądowy Schelinger K9 w ogóle zadziała
Litera przy oznaczeniu nie opisuje jakości wykonania, tylko kształt prądu upływu, który wyłącznik potrafi wykryć. Obudowa, wymiary, zaciski i zdolność zwarciowa bywają identyczne — zakres wykrywania nie.
Ten aparat jest typu B
Najszerszy zakres w normie: prąd przemienny, pulsujący stały i gładki prąd stały. Poniżej tego typu żaden inny nie zareaguje na upływ pozbawiony składowej zmiennej.
Gdzie typ B jest właściwy
Obwody, w których prąd upływu może nie mieć składowej zmiennej — czyli tam, gdzie typ A przestaje wystarczać.
Granica tego typu
Typ B obejmuje zakresy typów AC i A. Jest najszerszy w normie i przez to najdroższy — sięga się po niego wtedy, gdy charakter obwodu tego wymaga, nie na zapas.
Dlaczego mówimy o tym na wstępie
Bo aparaty różnych typów wyglądają tak samo i różnica wychodzi dopiero przy pomiarach — albo nie wychodzi wcale. Lepiej rozstrzygnąć to przed zamówieniem niż przy odbiorze.
Czułość
Co robi 30 mA, czego nie zrobią progi wyższe
Najniższy próg w ofercie tej serii
Prąd różnicowy 30 mA to najniższy próg stosowany w aparaturze modułowej tej klasy.
Do czego służy ten próg
Wersja przeznaczona do obwodów, w których liczy się ochrona człowieka, a nie samo ograniczenie skutków uszkodzenia instalacji.
Czułość ma swoją cenę
Jeden aparat 30 mA obsługujący kilkanaście obwodów naraz potrafi wyłączać bez widocznej przyczyny — upływy poszczególnych odbiorników się sumują. Rozwiązaniem jest podział na kilka aparatów, nie podniesienie progu.
Wytrzymałość zwarciowa
Prąd zwarciowy umowny Inc: 10 kA opisuje, jaki prąd zwarcia aparat wytrzyma, gdy przerwie go współpracujące zabezpieczenie nadprądowe.
Granica odpowiedzialności
40 A na tabliczce to nie jest zabezpieczenie obwodu
Co znaczy In: 40 A
To prąd, który tor główny aparatu przenosi w sposób ciągły — obciążalność jego styków, nie próg wyłączenia. Aparat nie zareaguje ani na przeciążenie, ani na zwarcie.
Skąd to wiadomo
Wprost z tytułu normy, wg której ten aparat został oceniony: PN-EN 61008-1 — „wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego (RCCB)”.
Potrzebny wyłącznik nadprądowy szeregowo
Przeciążenie i zwarcie zostają po stronie aparatu nadprądowego — w katalogu odpowiadają im serie G7 (4,5 kA), G8 (6 kA) i G9 (10 kA). Prąd zabezpieczenia musi mieścić się w 40 A tego toru.
Alternatywa: jeden aparat zamiast dwóch
Jeśli w rozdzielnicy brakuje miejsca, obie funkcje łączy wyłącznik różnicowo-nadprądowy RCBO. Kosztem jest brak niezależnego doboru obu progów.
Bieguny
Dlaczego wersja 4-biegunowa
Cztery bieguny — trzy fazy i przewód neutralny
Aparat przerywa wszystkie cztery tory jednocześnie. Przy obwodzie trójfazowym prąd różnicowy liczony jest z sumy wszystkich przewodów czynnych, więc niesymetryczne obciążenie faz nie powoduje fałszywych zadziałań.
Napięcie znamionowe 415 V~ 50/60 Hz
Wartość międzyfazowa — to jest ta liczba, która odróżnia wersję 4-biegunową od jednofazowej.
Zajmuje 4 moduły
Szerokość 70,5 mm. Wersja 2-biegunowa tej samej serii zajmuje połowę tego miejsca.
Konstrukcja
Działa bez zasilania elektroniki
Zasada niezależna od napięcia sieci
Aparat oceniono także wg PN-EN 61008-2-1:2007, która obejmuje wyłączniki o działaniu niezależnym od napięcia sieci. Energię do wyzwolenia czerpie z samego prądu różnicowego, więc nie przestaje chronić, gdy zanika faza albo napięcie jest obniżone.
Deklaracja zgodności
Zgodność potwierdza deklaracja UE nr A0217/2024 z 26.03.2024 wobec dyrektyw 2014/35/UE (LVD), 2011/65/UE (RoHS), w oparciu o PN-EN 61008-1:2013-05 + A12:2017-04, PN-EN 61008-2-1:2007.
Przycisk TEST — raz w miesiącu
Instrukcja producenta podaje wprost: kontrolę wykonuje się raz w miesiącu naciśnięciem przycisku TEST; rozłączenie obwodu oznacza poprawne działanie. Warto przekazać to klientowi przy odbiorze — aparat, którego nikt nigdy nie sprawdził, jest ochroną tylko na papierze.
Wytrzymałość izolacji
Napięcie znamionowe izolacji Ui: 500 V, wytrzymywane napięcie udarowe Uimp: 4 kV — zapas ponad napięcie pracy 415 V~ 50/60 Hz.
Montaż
Co sprawdzić przed montażem
- Zajmuje 4 moduły o łącznej szerokości 70,5 mm; pozostałe wymiary obudowy to 78 mm i 81 mm.

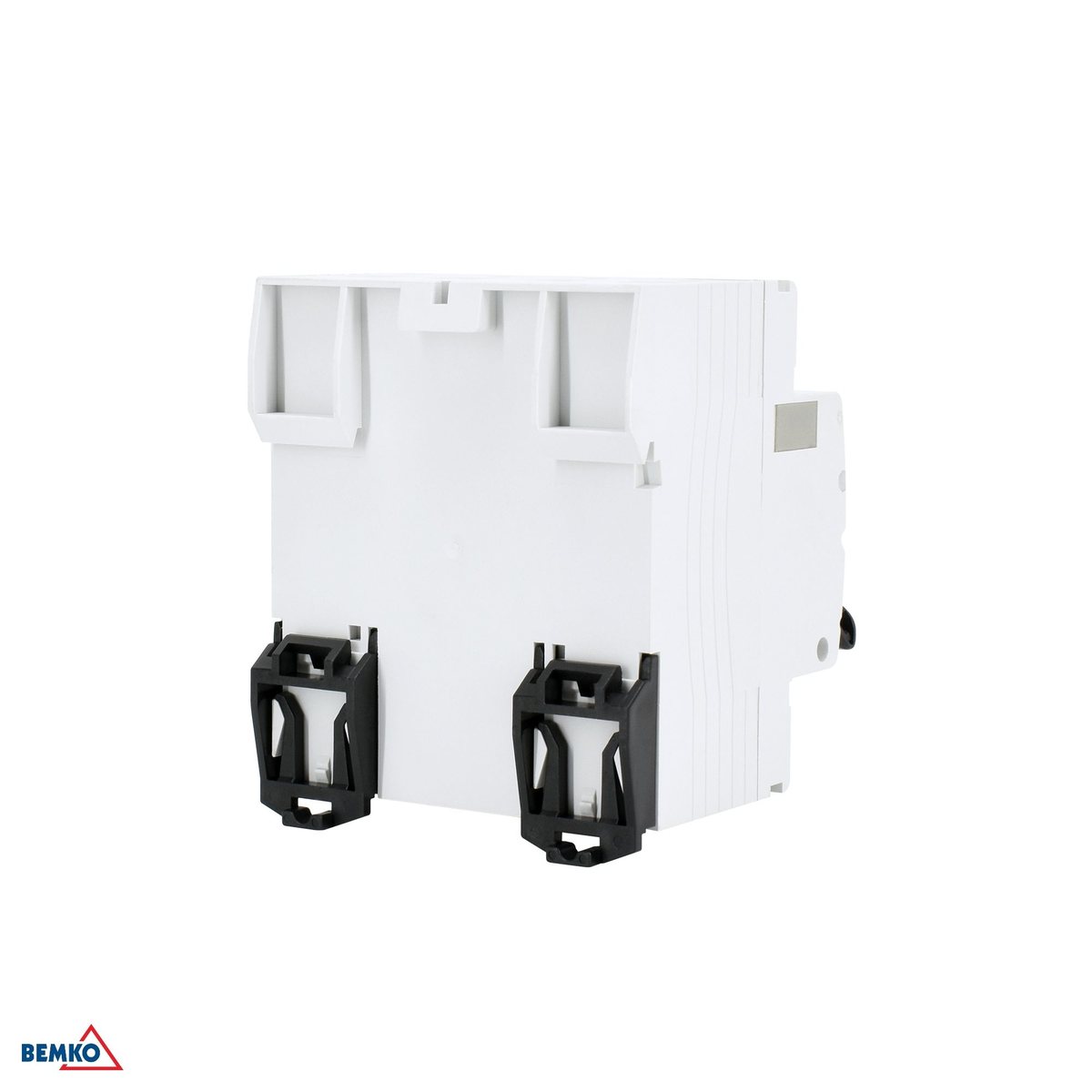

- Montaż na Szyna DIN/TH 35 mm, 4 bieguny przerywane jednocześnie.

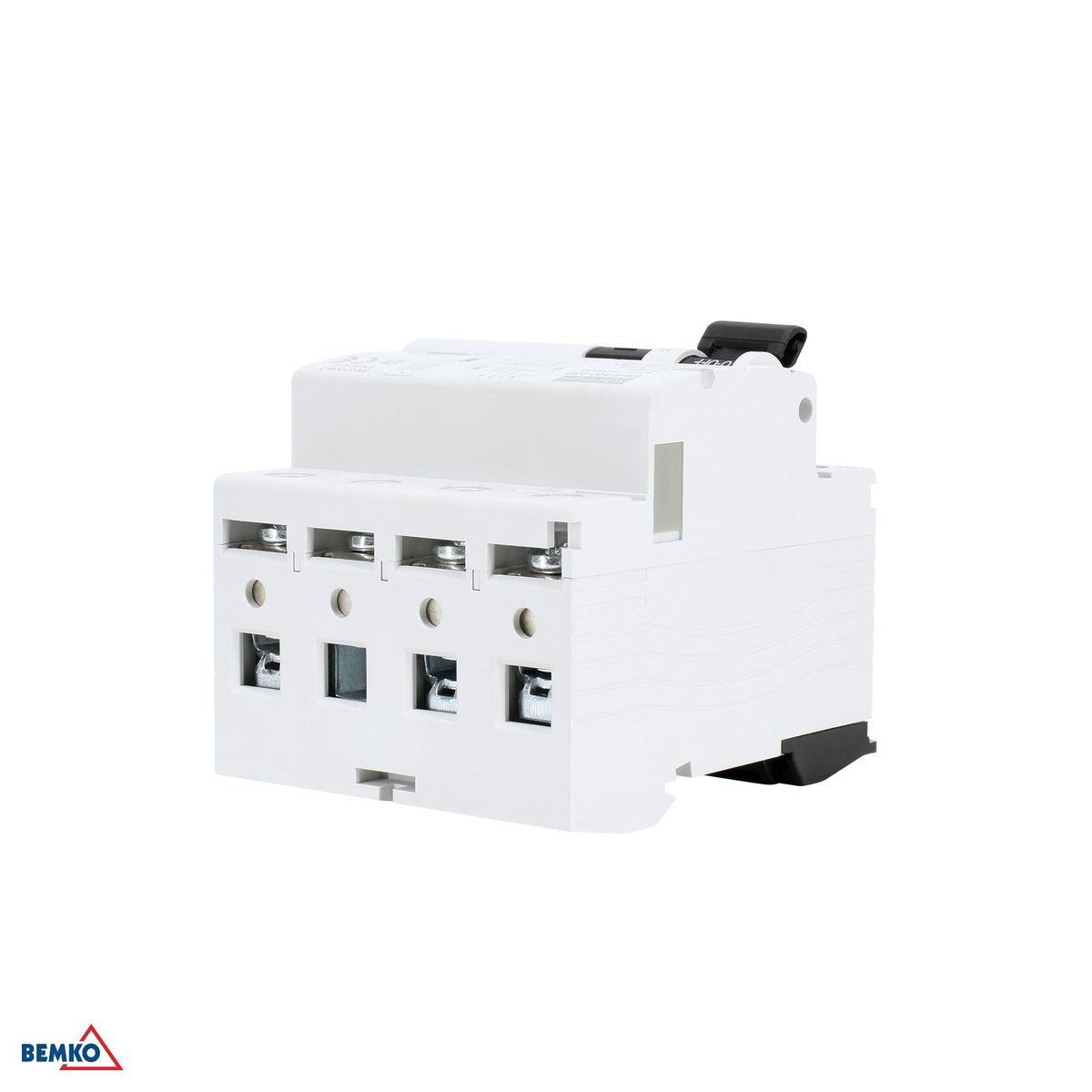

- Zaciski przyjmują żyły do 25 mm² i są wykonane ze stal ocynkowana.
- Okienko opisowe trzyma oznaczenie obwodu na aparacie, nie na taśmie, która odkleja się po dwóch latach.
- Zakres pracy: od -25 °C do +40 °C.
- Poniżej 0 °C instrukcja wymaga zabezpieczenia przed oszronieniem — istotne przy rozdzielnicach w garażach i budynkach nieogrzewanych.
- Stopień ochrony IP20; produkt przeznaczony do użytku wewnętrznego.
- Producent wyklucza pracę w warunkach niekorzystnych: wysokie zapylenie i wilgotność, woda, strefy wybuchowe, wibracje, oddziaływanie chemiczne.
- Sprzedawany pojedynczo; karton zbiorczy 50 sztuk.
Dobór wariantu
Który wariant K9-4 wybrać
Cała seria ma tę samą obudowę i tę samą wytrzymałość zwarciową 10 kA. Różni je prąd toru głównego i próg różnicowy.
40 A, 30 mA, typ B
Tor główny 40 A przy progu 30 mA. Kod A03-K9-4-040-030.
Do pobrania
Dokumentacja do odbioru instalacji
Dokumenty producenta — do doboru przy montażu i do okazania przy odbiorze.
- Karta katalogowa serii (PDF)
- Instrukcja montażu (PDF)
- Deklaracja zgodności UE (PDF)
- Karta z katalogu 2024 (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A03-K9-4-040-030
- Marka
- Schelinger
- Charakterystyka
- B
- Typ (charakterystyka wyzwalania)
- B — reaguje na różnicowy prąd przemienny, pulsujący stały i gładki stały
- Prąd różnicowy
- 30mA
- Prąd znamionowy
- In: 40 A
- Brak zabezpieczenia nadprądowego
- RCCB nie zabezpiecza przed przeciążeniem ani zwarciem — wymaga szeregowego wyłącznika nadprądowego
- Liczba biegunów
- 4
- Napięcie znamionowe
- 415 V~ 50/60 Hz
- Prąd zwarciowy umowny
- Inc: 10 kA
- Napięcie znamionowe izolacji
- Ui: 500 V
- Napięcie udarowe
- Uimp: 4 kV
- Zasada działania
- niezależna od napięcia sieci (PN-EN 61008-2-1)
- Przycisk kontrolny TEST
- tak — kontrola raz w miesiącu
- Pole opisowe
- tak
- Liczba modułów
- 4
- Szerokość
- 70,5 mm
- Wysokość
- 78 mm
- Długość
- 81 mm
- Montaż
- Szyna DIN/TH 35 mm
- Pojemność zacisków
- maks. 25 mm²
- Materiał zacisków
- stal ocynkowana
- Stopień szczelności
- IP20
- Temperatura pracy
- od -25 °C do +40 °C
- Praca w niskiej temperaturze
- poniżej 0 °C wymagane zabezpieczenie przed oszronieniem
- Zastosowanie
- do użytku wewnętrznego
- Ograniczenia środowiskowe
- nieprzystosowany do wysokiego zapylenia, wilgoci, wody, stref wybuchowych, wibracji i oddziaływania chemicznego
- Norma
- PN-EN 61008-1:2013-05 + A12:2017-04, PN-EN 61008-2-1:2007
- Deklaracja zgodności UE
- A0217/2024 z 26.03.2024
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Opakowanie
- 1
- Karton
- 50
- Typ
- B
- EAN
- 5900280981875
Zanim zamówisz: to jest wyłącznik typ B. Aparat nie zabezpiecza przed przeciążeniem ani zwarciem; obwód potrzebuje osobnego wyłącznika nadprądowego. Stopień ochrony IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub pomieszczeniu zamkniętym.
