Opis
V7-2 25 A / 30 mA
Wyłącznik różnicowoprądowy typu AC, 2 bieguny, 2 moduły na szynie DIN.
Typ AC • 30 mA • 25 A • 10 kA • certyfikat VDE.
Kod producenta: A03-V7-2-25-030 | EAN: 5900280985026
Wyłącznik różnicowoprądowy Schelinger V7-2 25 A / 30 mA pilnuje jednej rzeczy, której nie zrobi za niego żaden bezpiecznik: sprawdza, czy prąd, który wpłynął do obwodu, w całości z niego wypłynął. Kiedy 30 mA ucieka bokiem — przez uszkodzoną izolację, mokrą obudowę albo człowieka — aparat rozłącza obwód. Cały wybór sprowadza się do dwóch pytań: czy 30 mA to właściwa czułość dla tego obwodu i czy prąd upływu będzie miał kształt, który typ AC w ogóle rozpozna.
Typ AC — prąd sinusoidalny
Reaguje na różnicowy prąd przemienny sinusoidalny. Do obwodów z elektroniką prostującą właściwy jest typ A.
30 mA — ochrona człowieka
Najczulszy próg w tej rodzinie. Warianty 100 mA i 300 mA służą już czemu innemu.
Nie zastępuje nadprądowego
RCCB z definicji nie ma wyzwalacza przeciążeniowego. Obwód wymaga osobnego wyłącznika nadprądowego.
2 moduły, 36 mm
Szyna TH 35 mm, zaciski do 25 mm², zasilanie szyną grzebieniową.
Decyzja numer jeden
Typ AC czy typ A — od tego zależy, czy wyłącznik różnicowoprądowy Schelinger V7 w ogóle zadziała
Litera przy oznaczeniu nie opisuje jakości wykonania, tylko kształt prądu upływu, który wyłącznik potrafi wykryć. To jedyna różnica między V7 a V8 — obudowa, wymiary, zaciski i zdolność zwarciowa są w obu identyczne.
Ten aparat jest typu AC

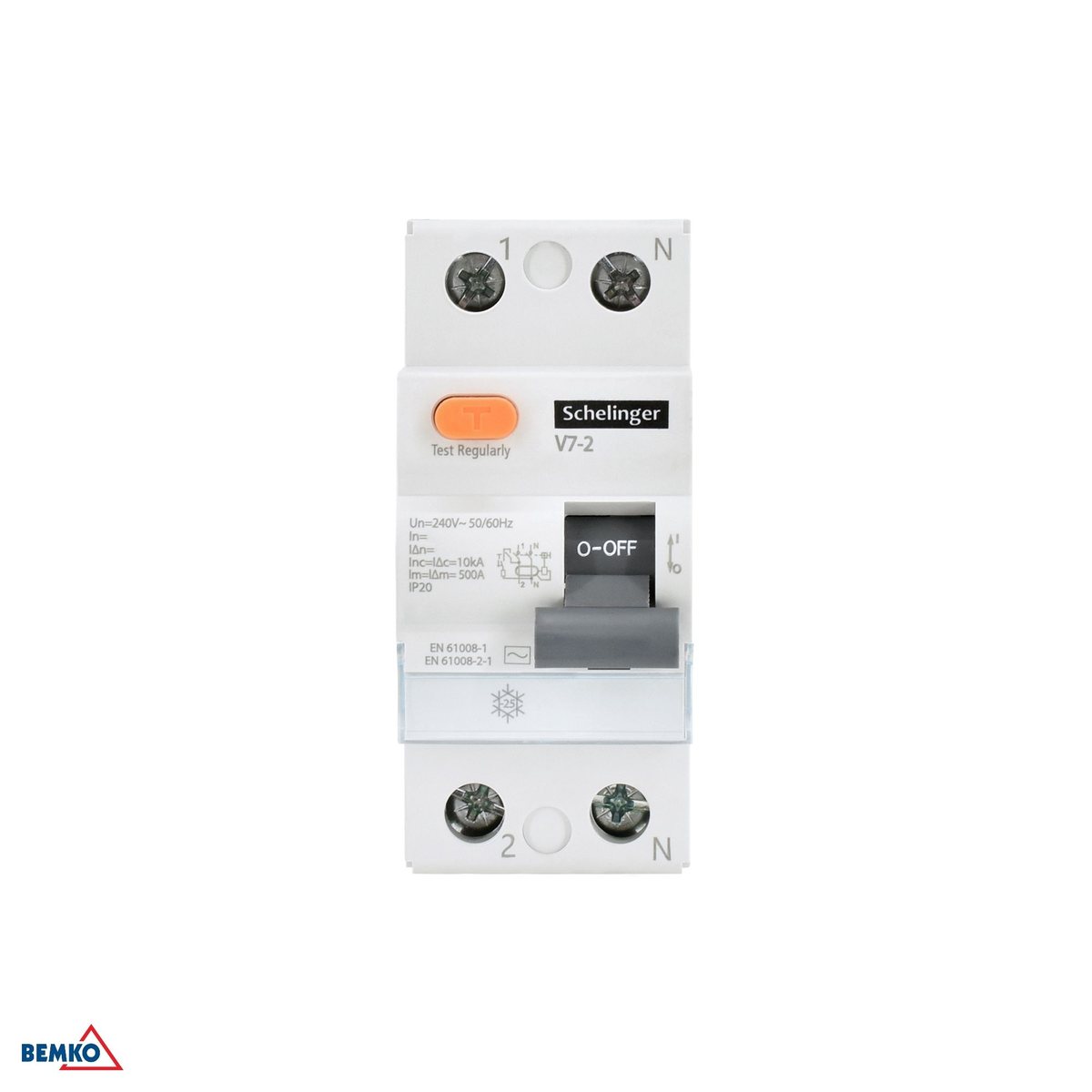

Wykrywa różnicowy prąd przemienny sinusoidalny — taki, jaki powstaje przy klasycznym upływie do ziemi w obwodzie zasilanym prosto z sieci. Oznaczenie typu jest nadrukowane na obudowie symbolem sinusoidy.
Gdzie typ AC wystarczy
Obwody gniazd i oświetlenia z odbiornikami bez własnej elektroniki prostującej: oprawy klasyczne, grzałki, silniki zasilane wprost z sieci. Tam prąd upływu ma kształt, na który ten aparat jest zbadany.
Kiedy sięgnąć po typ A
Gdy w obwodzie pracuje elektronika z prostownikiem — zasilacze impulsowe, sterowniki, falowniki, sprzęt z układem miękkiego startu. Prąd upływu bywa wtedy pulsujący jednokierunkowo, a to już jest zakres typu A. Bliźniaczy aparat na te same 25 A i 30 mA to A03-V8-2-25-030.
Dlaczego mówimy o tym na wstępie
Bo z zewnątrz oba wyglądają tak samo i kosztują podobnie, a pomyłka wychodzi dopiero przy pomiarach albo — gorzej — nie wychodzi wcale. Lepiej rozstrzygnąć to przed zamówieniem niż przy odbiorze.
Czułość
Co robi 30 mA, czego nie zrobi 100 mA ani 300 mA
Trzy progi, trzy różne zadania
Seria V7-2 występuje w wersjach 30 mA, 100 mA i 300 mA. Im niższy prąd różnicowy, tym wcześniej aparat reaguje — i tym bardziej jest czuły na sumujące się upływy z wielu odbiorników.
Ten wariant ma próg najniższy
30 mA to wersja przeznaczona do obwodów, w których liczy się ochrona człowieka, a nie samo ograniczenie skutków uszkodzenia instalacji.
Czułość ma swoją cenę
Jeden aparat 30 mA obsługujący kilkanaście obwodów naraz potrafi wyłączać bez widocznej przyczyny — upływy poszczególnych odbiorników się sumują. Rozwiązaniem jest podział na kilka aparatów, nie podniesienie progu.
Znamionowa zdolność łączeniowa 500 A
Im = IΔm: 500 A — taki prąd aparat potrafi załączyć i wyłączyć samodzielnie. Nadrukowane na obudowie razem z Inc = IΔc: 10 kA, czyli wytrzymałością zwarciową przy współpracy z zabezpieczeniem nadprądowym.
Granica odpowiedzialności
25 A na tabliczce to nie jest zabezpieczenie obwodu
Co znaczy In: 25 A
To prąd, który tor główny aparatu przenosi w sposób ciągły — obciążalność jego styków, nie próg wyłączenia. Aparat nie zareaguje na 30 A ani na zwarcie.
Skąd to wiadomo
Wprost z tytułu normy, wg której ten aparat został oceniony: PN-EN 61008-1 — „wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego (RCCB)”.
Potrzebny wyłącznik nadprądowy szeregowo
Przeciążenie i zwarcie zostają po stronie aparatu nadprądowego — w katalogu odpowiadają im serie G7 (4,5 kA), G8 (6 kA) i G9 (10 kA). Dobór prądu zabezpieczenia musi mieścić się w 25 A tego toru.
Alternatywa: jeden aparat zamiast dwóch
Jeśli w rozdzielnicy brakuje miejsca, funkcje łączy wyłącznik różnicowo-nadprądowy RCBO. Kosztem jest brak niezależnego doboru obu progów.
Konstrukcja
Działa bez zasilania elektroniki
Zasada niezależna od napięcia sieci
Aparat oceniono także wg PN-EN 61008-2-1:2007, która obejmuje wyłączniki o działaniu niezależnym od napięcia sieci. Energię do wyzwolenia czerpie z samego prądu różnicowego, więc nie przestaje chronić, gdy zanika faza albo napięcie jest obniżone.
Certyfikat VDE 40056931
Badanie przez jednostkę zewnętrzną, nie samo oświadczenie producenta. Zgodność potwierdza deklaracja UE A035/2024 z 08.01.2024 wobec dyrektyw 2014/35/UE (LVD) i 2011/65/UE (RoHS), w oparciu o PN-EN 61008-1:2013-05 + A12:2017-04.

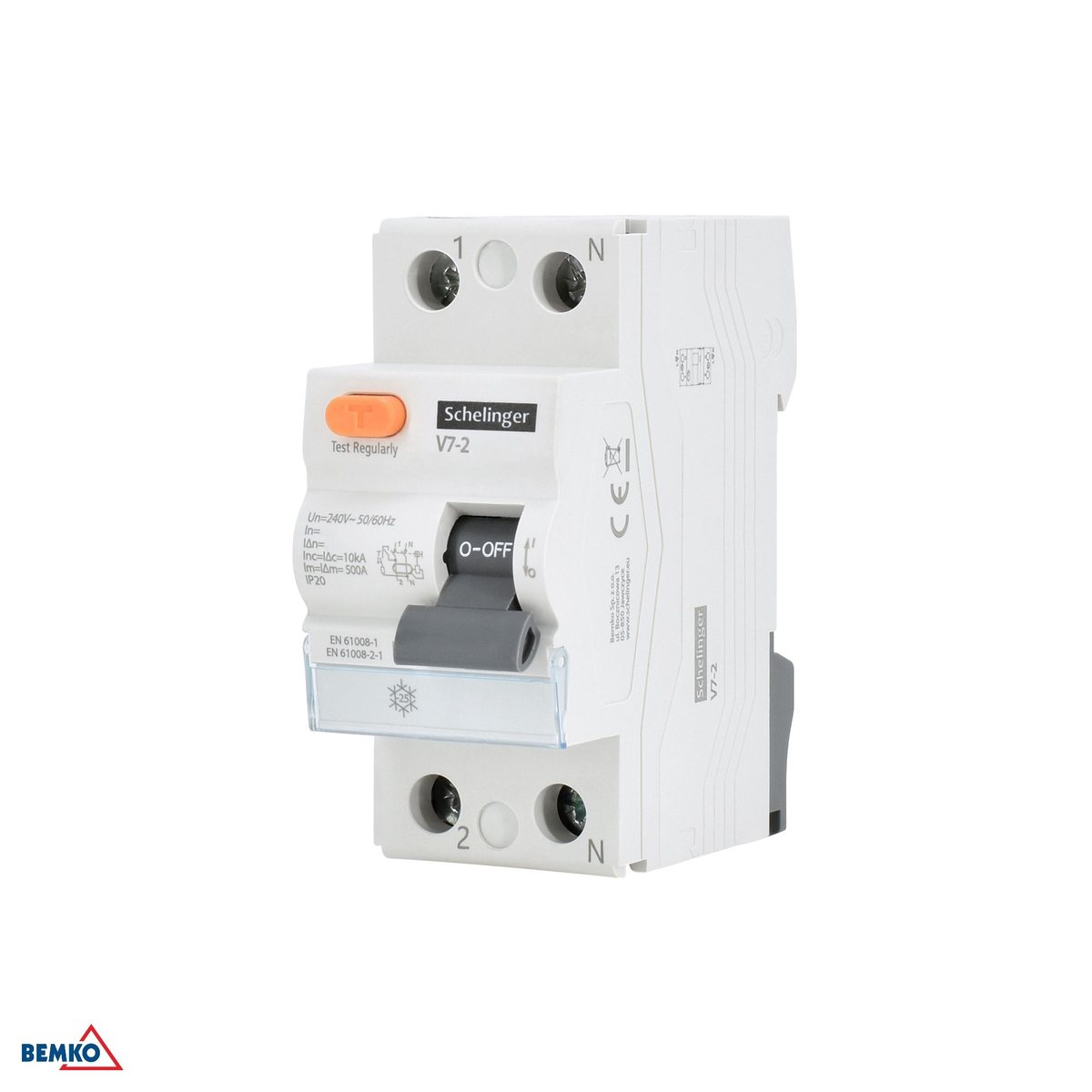

Przycisk TEST — raz w miesiącu
Instrukcja producenta podaje wprost: kontrolę wykonuje się raz w miesiącu naciśnięciem przycisku TEST; rozłączenie obwodu oznacza poprawne działanie. Wartość edukacyjna dla klienta końcowego jest tu większa niż dla instalatora — warto ją przekazać przy odbiorze.
Wytrzymałość izolacji
Napięcie znamionowe izolacji Ui: 500 V, wytrzymywane napięcie udarowe Uimp: 4 kV — zapas ponad napięcie pracy 240 V~ 50/60 Hz.
Montaż
Co sprawdzić przed montażem
- Zajmuje 2 moduły o łącznej szerokości 36 mm; pozostałe wymiary obudowy to 68 mm i 82 mm.
- Montaż na szynie DIN/TH 35 mm, 2 bieguny — tor fazowy i neutralny są przerywane jednocześnie.

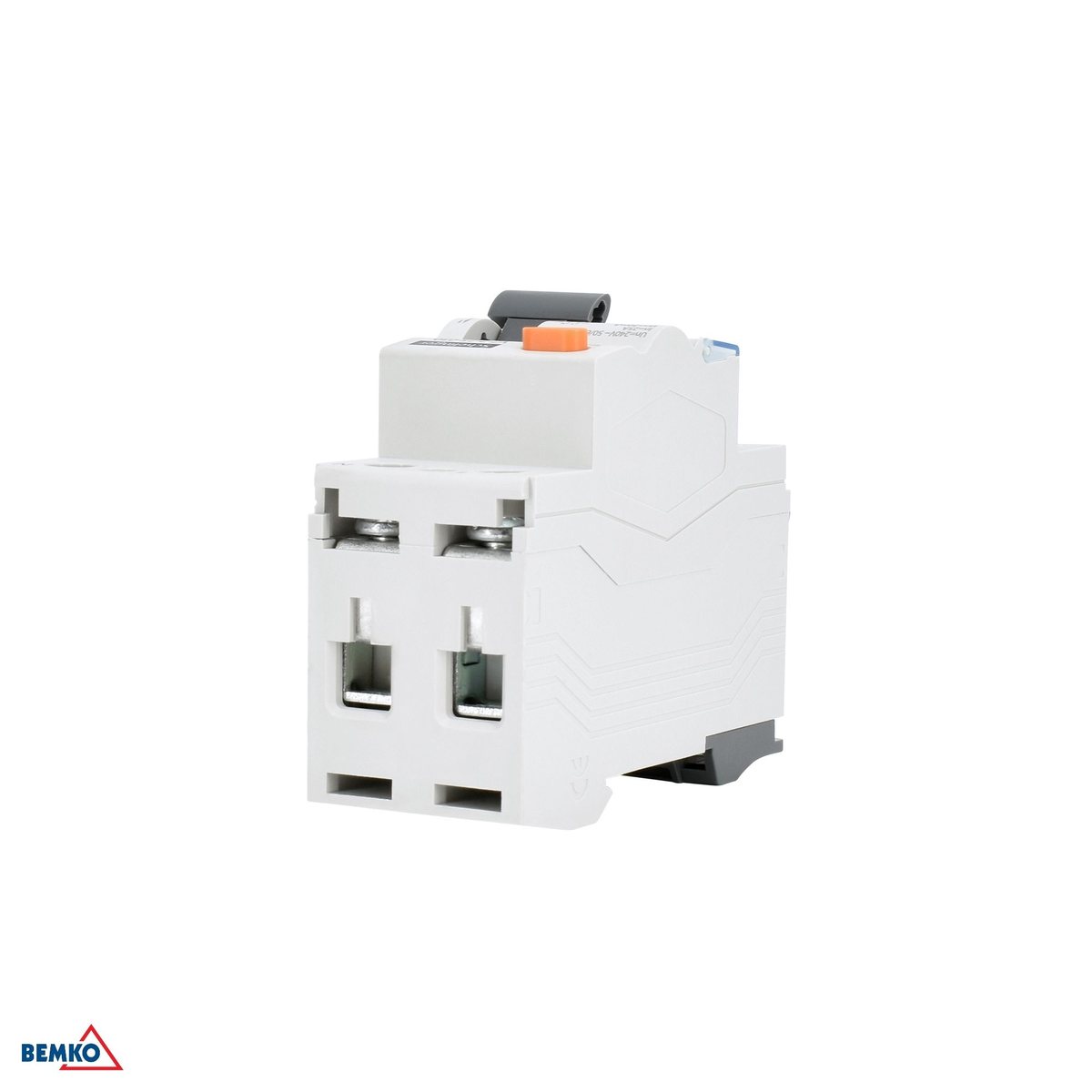

- Zaciski przyjmują żyły do 25 mm² i są wykonane ze stali ocynkowanej.
- Żyłę odizoluj na 10 mm — tyle podaje instrukcja montażu.
- Rozdział na obwody odbiorcze wykonasz szyną grzebieniową zamiast mostkowania przewodami.
- Zakres pracy: od -25 °C do +40 °C. Na obudowie producent umieścił symbol płatka śniegu z wartością -25.
- Poniżej 0 °C instrukcja wymaga zabezpieczenia przed oszronieniem — istotne przy rozdzielnicach w garażach i budynkach nieogrzewanych.
- Stopień ochrony IP20; produkt przeznaczony do użytku wewnętrznego.
- Producent wyklucza pracę w warunkach niekorzystnych: wysokie zapylenie i wilgotność, woda, strefy wybuchowe, wibracje, oddziaływanie chemiczne.
- Sprzedawany pojedynczo; karton zbiorczy 60 sztuk.
Dobór wariantu
Który wariant V7-2 wybrać
Cała seria 2-biegunowa ma tę samą obudowę i tę samą wytrzymałość zwarciową 10 kA. Różni je prąd toru głównego i próg różnicowy.
25 A, 30 mA, typ AC
Najczulszy próg przy toru głównym 25 A. Kod A03-V7-2-25-030.
A03-V8-2-25-030
Te same 25 A i 30 mA, ale typ A — obejmuje także pulsujący prąd stały z elektroniki. Zobacz A03-V8-2-25-030.
A03-V7-2-40-030
Ten sam próg 30 mA przy większym prądzie toru głównego. Zobacz A03-V7-2-40-030.
A03-V7-2-25-100
Mniej czuły próg — tam, gdzie 30 mA wyłączałoby od sumy upływów. Zobacz A03-V7-2-25-100.
A03-V7-2-25-300
Najwyższy próg w serii, typowo jako zabezpieczenie nadrzędne. Zobacz A03-V7-2-25-300.
Do pobrania
Dokumentacja do odbioru instalacji
Dokumenty producenta — do doboru przy montażu i do okazania przy odbiorze.
- Karta katalogowa serii V7/V8 2P (PDF)
- Instrukcja montażu V7-2 / V7-4 (PDF)
- Deklaracja zgodności UE A035/2024 (PDF)
- Karta z katalogu 2024 (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A03-V7-2-25-030
- Marka
- Schelinger
- Charakterystyka
- AC
- Typ (charakterystyka wyzwalania)
- AC — reaguje na różnicowy prąd przemienny sinusoidalny
- Prąd różnicowy
- 30 mA
- Prąd znamionowy
- In: 25 A
- Brak zabezpieczenia nadprądowego
- RCCB nie zabezpiecza przed przeciążeniem ani zwarciem — wymaga szeregowego wyłącznika nadprądowego
- Liczba biegunów
- 2
- Napięcie znamionowe
- 240 V~ 50/60 Hz
- Prąd zwarciowy umowny
- Inc: 10 kA
- Znamionowa zdolność łączeniowa
- Im = IΔm: 500 A
- Napięcie znamionowe izolacji
- Ui: 500 V
- Napięcie udarowe
- Uimp: 4 kV
- Zasada działania
- niezależna od napięcia sieci (PN-EN 61008-2-1)
- Przycisk kontrolny TEST
- tak — kontrola raz w miesiącu
- Liczba modułów
- 2
- Szerokość
- 36 mm
- Wysokość
- 68 mm
- Długość
- 82 mm
- Montaż
- Szyna DIN/TH 35 mm
- Pojemność zacisków
- maks. 25 mm²
- Materiał zacisków
- stal ocynkowana
- Długość odizolowania żyły
- 10 mm
- Zasilanie szynami grzebieniowymi
- tak
- Stopień szczelności
- IP20
- Temperatura pracy
- od -25 °C do +40 °C
- Oznaczenie mrozoodporności
- symbol płatka śniegu z wartością -25 na obudowie
- Praca w niskiej temperaturze
- poniżej 0 °C wymagane zabezpieczenie przed oszronieniem
- Zastosowanie
- do użytku wewnętrznego
- Ograniczenia środowiskowe
- nieprzystosowany do wysokiego zapylenia, wilgoci, wody, stref wybuchowych, wibracji i oddziaływania chemicznego
- Norma
- PN-EN 61008-1:2013-05 + A12:2017-04, PN-EN 61008-2-1:2007
- Certyfikat
- VDE nr 40056931
- Deklaracja zgodności UE
- A035/2024 z 08.01.2024
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Opakowanie
- 1
- Karton
- 60
- EAN
- 5900280985026
Zanim zamówisz: to jest wyłącznik typu AC. Jeśli w chronionym obwodzie pracuje elektronika z prostownikiem, właściwy jest typ A — A03-V8-2-25-030. Aparat nie zabezpiecza przed przeciążeniem ani zwarciem; obwód potrzebuje osobnego wyłącznika nadprądowego. Stopień ochrony IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub pomieszczeniu zamkniętym.
