Opis
V7-2 25 A / 100 mA
Wyłącznik różnicowoprądowy typ AC, 2 bieguny, 2 moduły na szynie DIN.
Typ AC • 100 mA • 25 A • 10 kA • certyfikat VDE.
Kod producenta: A03-V7-2-25-100 | EAN: 5900280981943
Wyłącznik różnicowoprądowy Schelinger V7-2 25 A / 100 mA pilnuje jednej rzeczy, której nie zrobi za niego żaden bezpiecznik: sprawdza, czy prąd, który wpłynął do obwodu, w całości z niego wypłynął. Próg 100 mA leży wyraźnie wyżej niż w wariantach przeznaczonych do ochrony człowieka: aparat przepuszcza drobne upływy, a reaguje dopiero na uszkodzenie o wyraźnej skali. Wybór sprowadza się do dwóch pytań — czy 100 mA to właściwy próg dla tego obwodu i czy prąd upływu będzie miał kształt, który typ AC rozpozna.
Typ AC — co wykrywa
Reaguje na różnicowy prąd przemienny o przebiegu sinusoidalnym. Do obwodów z elektroniką prostującą właściwy jest typ A.
100 mA — próg zadziałania
Próg wyższy niż 30 mA. Aparat nie pełni roli ochrony przeciwporażeniowej o czułości 30 mA.
Nie zastępuje nadprądowego
RCCB z definicji nie ma wyzwalacza przeciążeniowego. Obwód wymaga osobnego wyłącznika nadprądowego.
2 moduły, 36 mm
Szyna TH 35 mm, zaciski do 25 mm², zasilanie szyną grzebieniową.
Decyzja numer jeden
Typ AC — od tego zależy, czy wyłącznik różnicowoprądowy Schelinger V7 w ogóle zadziała
Litera przy oznaczeniu nie opisuje jakości wykonania, tylko kształt prądu upływu, który wyłącznik potrafi wykryć. Obudowa, wymiary, zaciski i zdolność zwarciowa bywają identyczne — zakres wykrywania nie.
Ten aparat jest typu AC
Wykrywa różnicowy prąd przemienny sinusoidalny — taki, jaki powstaje przy klasycznym upływie do ziemi w obwodzie zasilanym wprost z sieci.
Gdzie typ AC jest właściwy
Obwody gniazd i oświetlenia z odbiornikami bez własnej elektroniki prostującej: oprawy klasyczne, grzałki, silniki zasilane wprost z sieci. Tam prąd upływu ma kształt, na który ten aparat jest zbadany.
Granica tego typu
Jeśli w chronionym obwodzie pracuje elektronika prostująca prąd, właściwy jest typ A. To nie jest wersja „lepsza” — to inny zakres wykrywania.
Dlaczego mówimy o tym na wstępie
Bo aparaty różnych typów wyglądają tak samo i różnica wychodzi dopiero przy pomiarach — albo nie wychodzi wcale. Lepiej rozstrzygnąć to przed zamówieniem niż przy odbiorze.
Czułość
Po co próg 100 mA, skoro jest 30 mA
Próg 100 mA to inna rola
Seria V7-2 występuje w wersjach 30 mA, 100 mA, 300 mA. Ten wariant reaguje dopiero na upływ 100 mA — czyli 3-krotnie wyższy niż wersja 30 mA.
Czego ten wariant nie zapewnia
Nie zastępuje aparatu 30 mA tam, gdzie potrzebna jest ochrona o najwyższej czułości. To parametr doboru, nie stopień jakości.
Po co wyższy próg
Wyższy próg jest odporniejszy na sumowanie się drobnych upływów z wielu odbiorników, przez co nie wyłącza obwodu bez rzeczywistej przyczyny. Stosuje się go typowo jako zabezpieczenie nadrzędne, powyżej aparatów o niższym progu.
Znamionowa zdolność łączeniowa 500 A

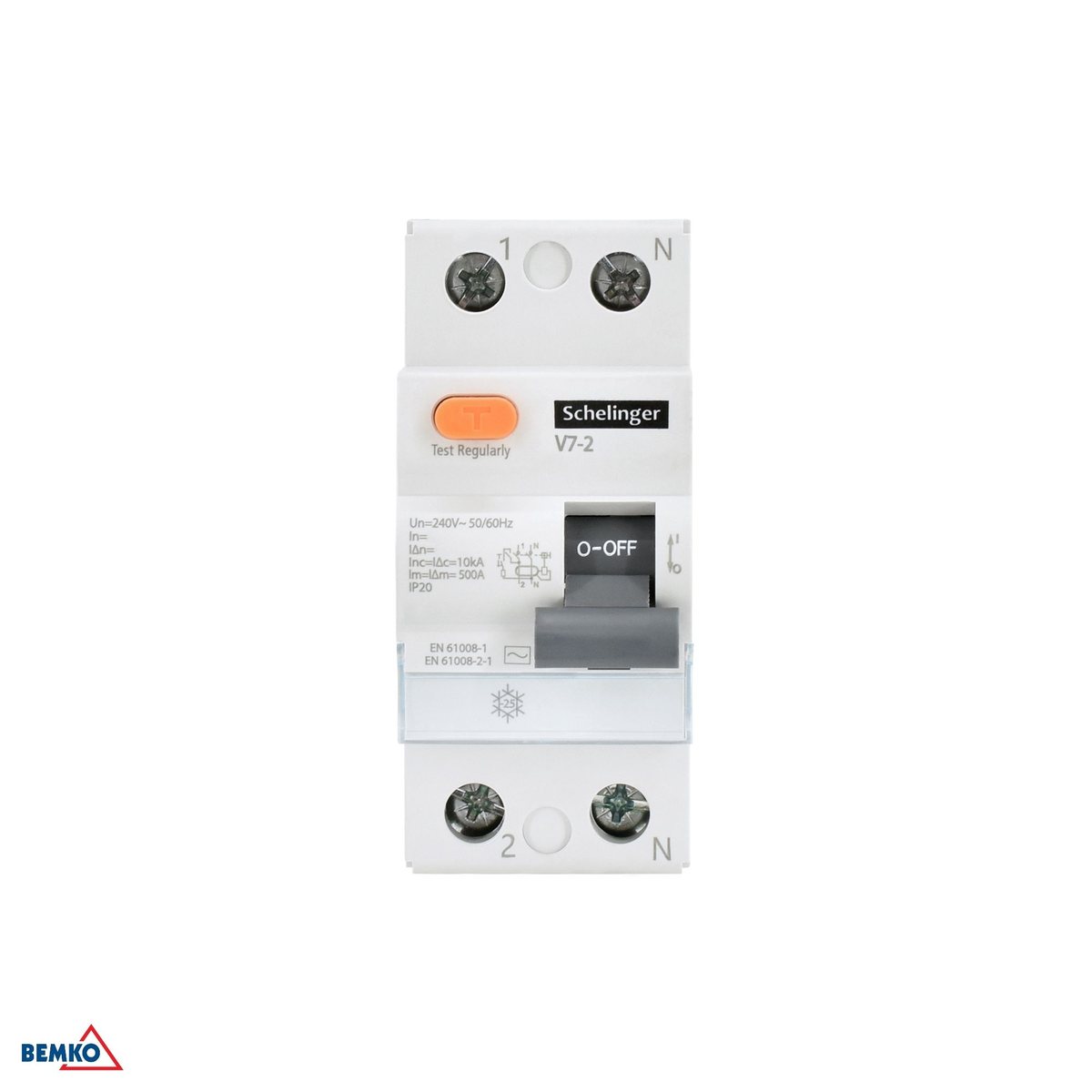

Im = IΔm: 500 A — taki prąd aparat potrafi załączyć i wyłączyć samodzielnie. Nadrukowane na obudowie obok Inc: 10 kA, czyli wytrzymałości zwarciowej przy współpracy z zabezpieczeniem nadprądowym.
Granica odpowiedzialności
25 A na tabliczce to nie jest zabezpieczenie obwodu
Co znaczy In: 25 A
To prąd, który tor główny aparatu przenosi w sposób ciągły — obciążalność jego styków, nie próg wyłączenia. Aparat nie zareaguje ani na przeciążenie, ani na zwarcie.
Skąd to wiadomo
Wprost z tytułu normy, wg której ten aparat został oceniony: PN-EN 61008-1 — „wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego (RCCB)”.
Potrzebny wyłącznik nadprądowy szeregowo
Przeciążenie i zwarcie zostają po stronie aparatu nadprądowego — w katalogu odpowiadają im serie G7 (4,5 kA), G8 (6 kA) i G9 (10 kA). Prąd zabezpieczenia musi mieścić się w 25 A tego toru.
Alternatywa: jeden aparat zamiast dwóch
Jeśli w rozdzielnicy brakuje miejsca, obie funkcje łączy wyłącznik różnicowo-nadprądowy RCBO. Kosztem jest brak niezależnego doboru obu progów.
Bieguny
Wersja 2-biegunowa — obwód jednofazowy
Dwa bieguny — faza i przewód neutralny
Aparat przerywa oba tory jednocześnie. To wersja do obwodu jednofazowego.
Napięcie znamionowe 240 V~ 50/60 Hz
Zakres pracy dla instalacji jednofazowej.
Wersja trójfazowa tej samej serii
Ten sam prąd 25 A i próg 100 mA w wykonaniu 4-biegunowym, jeśli obwód jest trójfazowy. Zobacz A03-V7-4-25-100.
Konstrukcja
Działa bez zasilania elektroniki
Zasada niezależna od napięcia sieci
Aparat oceniono także wg PN-EN 61008-2-1:2007, która obejmuje wyłączniki o działaniu niezależnym od napięcia sieci. Energię do wyzwolenia czerpie z samego prądu różnicowego, więc nie przestaje chronić, gdy zanika faza albo napięcie jest obniżone.
Certyfikat VDE
Badanie przez jednostkę zewnętrzną, nie samo oświadczenie producenta: VDE nr 40056931. Zgodność potwierdza deklaracja UE nr A035/2024 z 08.01.2024 wobec dyrektyw 2014/35/UE (LVD), 2011/65/UE (RoHS).

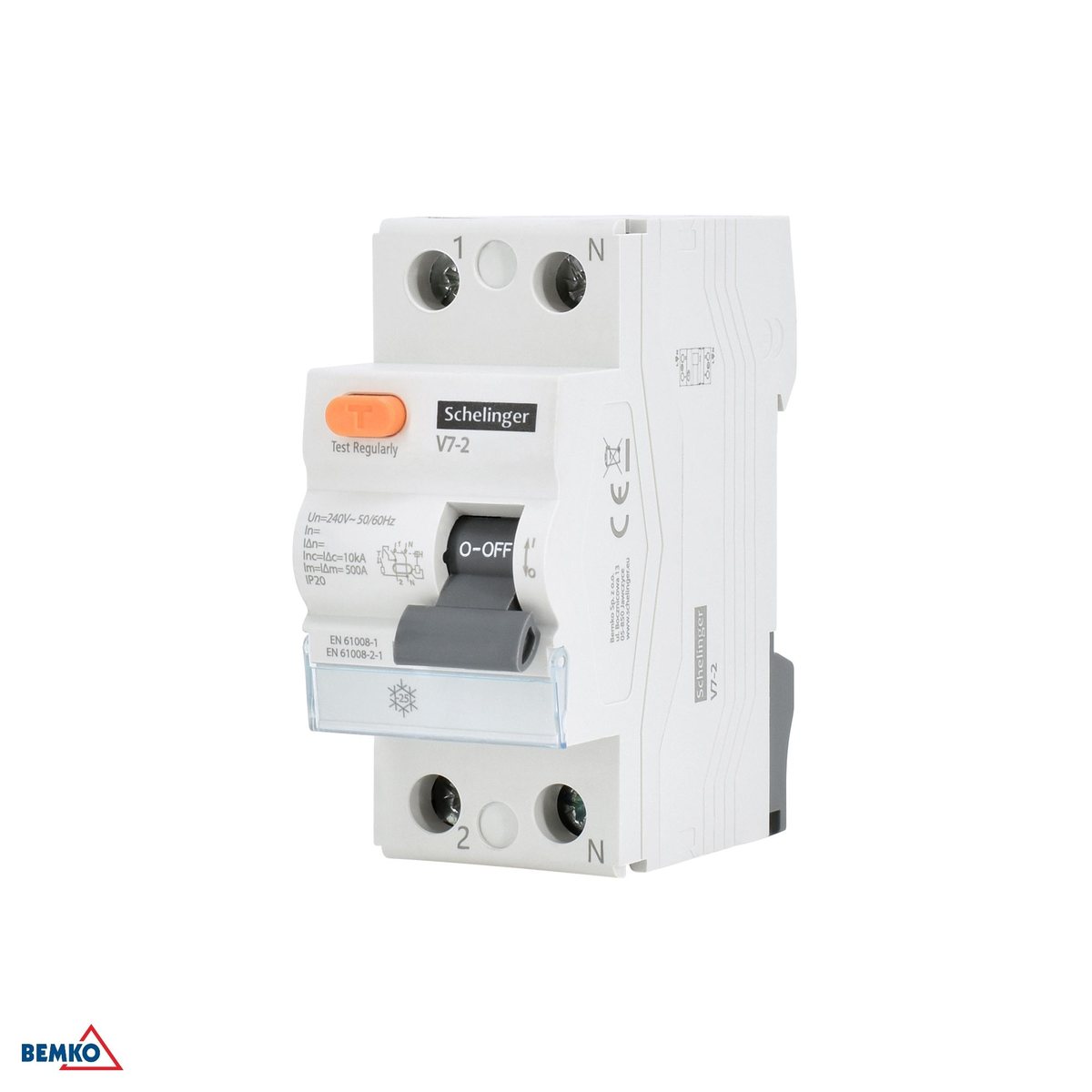

Przycisk TEST — raz w miesiącu
Instrukcja producenta podaje wprost: kontrolę wykonuje się raz w miesiącu naciśnięciem przycisku TEST; rozłączenie obwodu oznacza poprawne działanie. Warto przekazać to klientowi przy odbiorze — aparat, którego nikt nigdy nie sprawdził, jest ochroną tylko na papierze.
Wytrzymałość izolacji
Napięcie znamionowe izolacji Ui: 500 V, wytrzymywane napięcie udarowe Uimp: 4 kV — zapas ponad napięcie pracy 240 V~ 50/60 Hz.
Montaż
Co sprawdzić przed montażem
- Zajmuje 2 moduły o łącznej szerokości 36 mm; pozostałe wymiary obudowy to 68 mm i 82 mm.

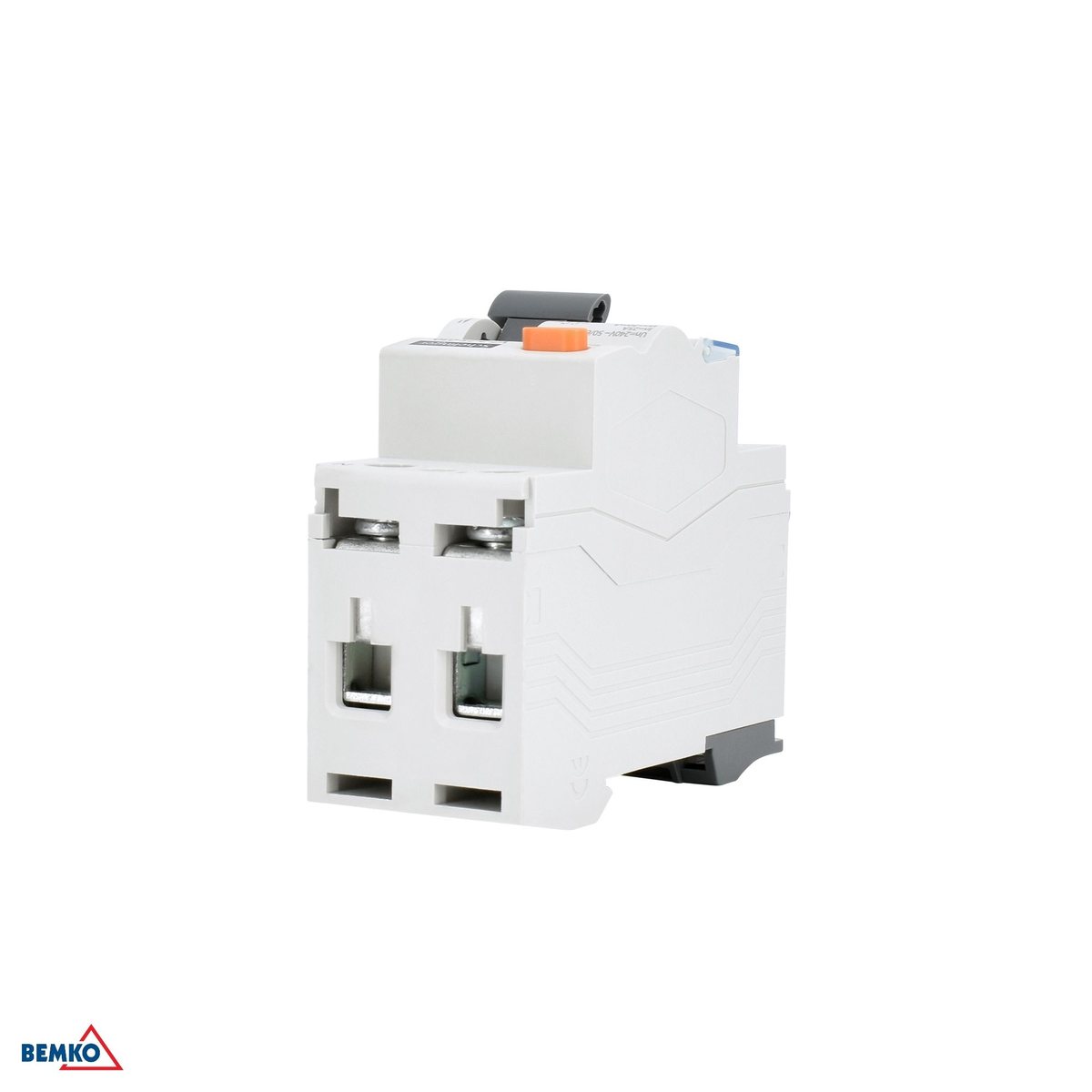

- Montaż na Szyna DIN/TH 35 mm, 2 bieguny przerywane jednocześnie.
- Zaciski przyjmują żyły do 25 mm² i są wykonane ze stal ocynkowana.
- Żyłę odizoluj na 10 mm — tyle podaje instrukcja montażu.
- Rozdział na obwody odbiorcze wykonasz szyną grzebieniową zamiast mostkowania przewodami.
- Zakres pracy: od -25 °C do +40 °C. Na obudowie producent umieścił symbol płatka śniegu z wartością -25 na obudowie.
- Poniżej 0 °C instrukcja wymaga zabezpieczenia przed oszronieniem — istotne przy rozdzielnicach w garażach i budynkach nieogrzewanych.
- Stopień ochrony IP20; produkt przeznaczony do użytku wewnętrznego.
- Producent wyklucza pracę w warunkach niekorzystnych: wysokie zapylenie i wilgotność, woda, strefy wybuchowe, wibracje, oddziaływanie chemiczne.
- Sprzedawany pojedynczo; karton zbiorczy 60 sztuk.
Dobór wariantu
Który wariant V7-2 wybrać
Cała seria ma tę samą obudowę i tę samą wytrzymałość zwarciową 10 kA. Różni je prąd toru głównego i próg różnicowy.
25 A, 100 mA, typ AC
Tor główny 25 A przy progu 100 mA. Kod A03-V7-2-25-100.
A03-V7-2-25-300
Wyższy próg zadziałania, typowo jako zabezpieczenie nadrzędne. Zobacz A03-V7-2-25-300.
A03-V7-4-25-100
Ten sam prąd i próg w wykonaniu trójfazowym. Zobacz A03-V7-4-25-100.
Do pobrania
Dokumentacja do odbioru instalacji
Dokumenty producenta — do doboru przy montażu i do okazania przy odbiorze.
- Karta katalogowa serii (PDF)
- Instrukcja montażu (PDF)
- Deklaracja zgodności UE (PDF)
- Karta z katalogu 2024 (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A03-V7-2-25-100
- Marka
- Schelinger
- Charakterystyka
- AC
- Typ (charakterystyka wyzwalania)
- AC — reaguje na różnicowy prąd przemienny sinusoidalny
- Prąd różnicowy
- 100mA
- Prąd znamionowy
- In: 25 A
- Brak zabezpieczenia nadprądowego
- RCCB nie zabezpiecza przed przeciążeniem ani zwarciem — wymaga szeregowego wyłącznika nadprądowego
- Liczba biegunów
- 2
- Napięcie znamionowe
- 240 V~ 50/60 Hz
- Prąd zwarciowy umowny
- Inc: 10 kA
- Znamionowa zdolność łączeniowa
- Im = IΔm: 500 A
- Napięcie znamionowe izolacji
- Ui: 500 V
- Napięcie udarowe
- Uimp: 4 kV
- Zasada działania
- niezależna od napięcia sieci (PN-EN 61008-2-1)
- Przycisk kontrolny TEST
- tak — kontrola raz w miesiącu
- Liczba modułów
- 2
- Szerokość
- 36 mm
- Wysokość
- 68 mm
- Długość
- 82 mm
- Montaż
- Szyna DIN/TH 35 mm
- Pojemność zacisków
- maks. 25 mm²
- Materiał zacisków
- stal ocynkowana
- Długość odizolowania żyły
- 10 mm
- Zasilanie szynami grzebieniowymi
- tak
- Stopień szczelności
- IP20
- Temperatura pracy
- od -25 °C do +40 °C
- Oznaczenie mrozoodporności
- symbol płatka śniegu z wartością -25 na obudowie
- Praca w niskiej temperaturze
- poniżej 0 °C wymagane zabezpieczenie przed oszronieniem
- Zastosowanie
- do użytku wewnętrznego
- Ograniczenia środowiskowe
- nieprzystosowany do wysokiego zapylenia, wilgoci, wody, stref wybuchowych, wibracji i oddziaływania chemicznego
- Norma
- PN-EN 61008-1:2013-05 + A12:2017-04, PN-EN 61008-2-1:2007
- Certyfikat
- VDE nr 40056931
- Deklaracja zgodności UE
- A035/2024 z 08.01.2024
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Opakowanie
- 1
- Karton
- 60
- EAN
- 5900280981943
Zanim zamówisz: to jest wyłącznik typ AC. Aparat nie zabezpiecza przed przeciążeniem ani zwarciem; obwód potrzebuje osobnego wyłącznika nadprądowego. Stopień ochrony IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub pomieszczeniu zamkniętym.
