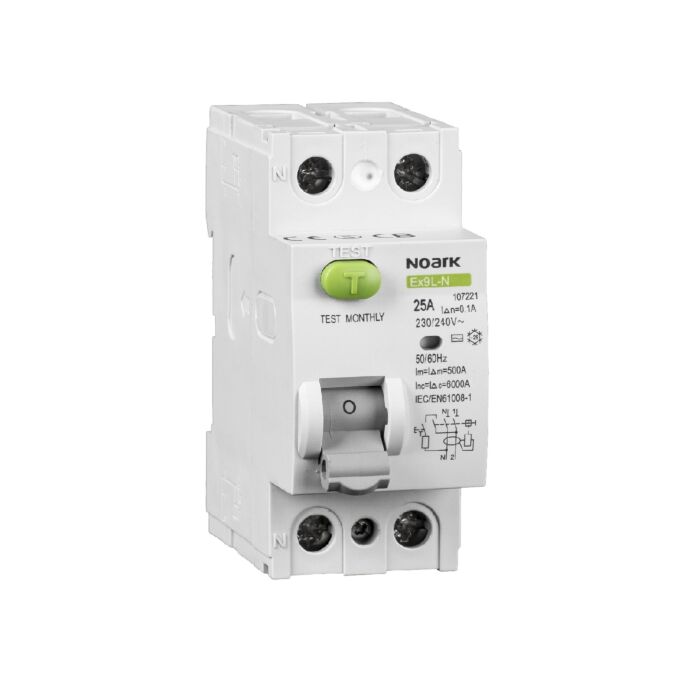

Wyłącznik różnicowoprądowy Noark Ex9L-N 2P 40 A 100 mA typ A
Wyłącznik różnicowoprądowy 6 kA na szynę TH-35 mm.
40 A • 100 mA • typ A • 2 bieguny • 6 kA • 2 moduły
Kod producenta: 108354 | EAN: 8592765083548
Wyłącznik różnicowoprądowy Noark Ex9L-N 2P 40 A 100 mA typ A odcina obwód jednofazowy, gdy prąd wypływający z instalacji przestaje równać się wracającemu. Różnica oznacza, że część prądu ucieka poza obwód — przez uszkodzoną izolację, wilgoć albo przez człowieka. Aparat rozłącza obwód najpóźniej przy 100 mA upływu, a przy 50 mA jeszcze nie: to pasmo, w którym mieści się jego zadziałanie. Prąd znamionowy 40 A mówi tylko, ile aparat przeniesie na stałe — przed przeciążeniem i zwarciem nie chroni i musi mieć przed sobą zabezpieczenie nadprądowe. Na szynie TH-35 mm zajmuje 2 moduły, czyli 36 mm.
Zadziała między 50 mA a 100 mA
Pasmo zadziałania przeliczone na miliampery tego wariantu, nie podane w krotnościach prądu różnicowego.
Typ A — także pulsujący prąd stały
Rodzaj prądu upływu, na który człon różnicowy jest badany. To on rozstrzyga, czy aparat wykryje usterkę w twoim obwodzie.
Niezależny od napięcia
Wyzwalanie opiera się na magnesie trwałym — do zadziałania aparat nie potrzebuje napięcia pomocniczego ani sprawnej elektroniki.
2 moduły na szynie
Szerokość 36 mm na szynie TH-35 mm; głębokość zabudowy 79 mm.
Próg zadziałania
Przy jakim prądzie upływu zadziała i jak szybko
Prąd różnicowy znamionowy 100 mA to górna granica: najpóźniej przy tej wartości aparat musi rozłączyć obwód. Dolną granicę wyznacza 50 mA — połowa nastawy, poniżej której aparat ma pozostać załączony, żeby normalne prądy upływu sprawnej instalacji nie wyłączały jej bez powodu. Zadziałanie mieści się między tymi dwiema wartościami.
Czas rośnie odwrotnie do prądu: im większy upływ, tym szybciej. Krzywe wyzwalania z karty katalogowej, przeliczone na miliampery tego wariantu, dają ≤ 300 ms przy 100 mA, ≤ 150 ms przy 200 mA i ≤ 40 ms przy 500 mA. Aparat jest bezzwłoczny — ochrona selektywna i wyzwalanie krótkozwłoczne to cechy odmian S i G tej samej serii, których ten wariant nie ma.
W miliamperach
Prąd upływu a czas wyłączenia
Rodzaj prądu upływu
Co wykrywa typ A i po co to rozróżnienie
Typ A reaguje na przemienny i pulsujący stały prąd różnicowy — czyli także na upływ, jaki daje odbiornik z prostownikiem na wejściu. To rozszerzenie typu AC, nie inna konstrukcja: wszystko, co wykrywa typ AC, wykrywa też typ A. Różnica ujawnia się dopiero przy falownikach, zasilaczach impulsowych, ładowarkach i płytach indukcyjnych, gdzie upływ ma składową stałą.
Do ochrony ludzi przy dotyku bezpośrednim i pośrednim przewidziana jest w tej rodzinie wersja 30 mA. Nastawa 100 mA zadziała dopiero przy upływie od 50 mA, więc tam, gdzie wymagane jest 30 mA, jej nie zastąpi — pracuje jako zabezpieczenie obwodu nadrzędnego. W rodzinie Ex9L prądy różnicowe obejmują 10, 30, 100, 300 i 500 mA, a typy — AC, A, G i S.
Porównanie
Czułość typów bez zwłoki
Typ AC
Wykrywa przemienny prąd różnicowy.
Typ A — ten aparat
Wykrywa przemienny prąd różnicowy oraz pulsujący prąd stały.
Potrzebujesz innego wariantu? Wyłącznik różnicowoprądowy Noark Ex9L-N 2P 40 A 30 mA typ A (nr 108350) to ten sam aparat z nastawą 30 mA.
Dobezpieczenie
Czego ten aparat nie robi
Wyłącznik różnicowoprądowy mierzy różnicę prądów, a nie ich wartość. Przeciążony obwód i zwarcie są dla niego niewidzialne, bo prąd wraca wtedy tą samą drogą, którą wypłynął. Zabezpieczenie nadprądowe przed nim nie jest więc kwestią wygody: dopiero razem z nim obowiązują wartości zwarciowe podane niżej.
Dla 40 A obowiązują dwa osobne limity. Ze względu na przeciążenie przed aparatem staje wkładka topikowa max. 32 A gG, ze względu na zwarcie — wkładka topikowa max. 63 A gG. Zdolność łączeniowa Im 500 A mówi z kolei, jaki prąd aparat jest w stanie sam załączyć.
Wytrzymałość zwarciowa 6 kA jest warunkowa — obowiązuje tylko wtedy, gdy takie dobezpieczenie rzeczywiście stoi przed aparatem. Ex9L-N to podstawowa seria różnicowoprądowa Noark: wytrzymałość zwarciowa warunkowa 6 kA, prądy znamionowe od 16 A do 63 A i prądy różnicowe od 10 mA do 500 mA. Seria odpowiada podstawowej ochronie w instalacjach mieszkaniowych.
Limity z karty
Co musi stać przed aparatem
Zasada działania
Dlaczego działa bez napięcia pomocniczego
Wyzwalanie opiera się na magnesie trwałym, więc jest niezależne od napięcia sieci. Człon różnicowy nie ma minimalnego napięcia pracy: aparat jest niezależny od napięcia i do rozłączenia obwodu nie potrzebuje ani zasilania elektroniki, ani napięcia pomocniczego.
Napięcie jest potrzebne wyłącznie przyciskowi TEST, który pracuje w zakresie 150 — 254 V AC. Test należy powtarzać: co 6 miesięcy w warunkach zwykłych i co miesiąc w trudnych; instrukcja montażu podaje test miesięczny.
Po zadziałaniu
Co pokazuje czoło aparatu
Okienko w czole rozróżnia dwie sytuacje: białe po łączeniu ręcznym i czerwone po zadziałaniu członu różnicowego. Po wyłączeniu wiadomo więc od razu, czy ktoś zszedł dźwignią, czy zadziałała ochrona — a to jest pierwsze pytanie przy szukaniu usterki.
Aparat pracuje przy częstotliwości 50 Hz lub 60 Hz, w sieci o napięciu znamionowym 230 V; jego napięcie znamionowe łączeniowe Ue to 240 V AC w układzie 1-fazowym.
Możliwość dodatkowego wyposażenia: dla Ex9L nie przewidziano modułów dostawnych — aparat pracuje samodzielnie.
Montaż
Ile miejsca zajmie i czym go podłączyć
Aparat zatrzaskuje się na szynie TH-35 mm (DIN) i zajmuje 2 moduły — 36 mm szerokości przy wysokości 85 mm z zatrzaskiem na szynę i głębokości zabudowy 79 mm. Czoło wystające przez maskownicę ma 45 mm, a wielkość konstrukcyjna wg DIN 43880 wynosi 2 — tyle samo, ile modułów zajmuje na szynie. Waży 0,22 kg.
Wymiary
Miejsce w rozdzielnicy
Zaciski
Jaki przewód wejdzie
Zaciski kombinowane: windowe i szynowe przyjmują żyłę o przekroju 1 — 25 mm². Moment dokręcania to 1,5 — 2,5 Nm, wkrętakiem Z2 (Pozidriv 2).
Szyna grzebieniowa
Zasilanie rzędu aparatów
Ten sam zacisk przyjmuje szynę łączeniową o grubości 0,8 — 2 mm, więc wyjście aparatu rozprowadzisz grzebieniem na wyłączniki nadprądowe obok.
Kierunek zasilania
Góra czy dół
Kierunek zasilania jest dowolny — z góry lub z dołu. Aparatu nie trzeba odwracać ani przerabiać rozdzielnicy pod istniejące okablowanie.
Warunki pracy
Gdzie wolno go postawić i ile wytrzyma
Stopień szczelności IP20 oznacza ochronę przed dotknięciem palcem części pod napięciem i brak ochrony przed wodą — aparat jest przewidziany wyłącznie do zamkniętej rozdzielnicy. Temperatura pracy to -25 — +40 °C, przy czym górna granica +40 °C dotyczy powietrza wokół aparatu, nie powietrza w pomieszczeniu.
Powietrze wokół aparatu ogrzewa on sam: na ciepło zamienia 7,2 W. Przy kilku aparatach w jednej obudowie te waty się sumują, więc bilans cieplny rozdzielnicy liczy się z sumy strat, nie z pojedynczego aparatu.
- Wilgotność względna ≤ 95 %, odporność na wilgoć i ciepło: klasa 2.
- Dopuszczalna wysokość instalacji n.p.m.: ≤ 2000 m, w środowisku o stopniu zanieczyszczenia 2 i klasie instalacji III.
- Wytrzymałość izolacji: Uimp: 6 kV napięcia udarowego i Ui: 500 V napięcia izolacji. Odporność na prądy udarowe wynosi 250 A.
- Trwałość mechaniczna i elektryczna wynosi po 2000 łączeń. Comiesięczny test przyciskiem T zużywa z tego zapasu kilkanaście łączeń rocznie — to zabezpieczenie, nie łącznik roboczy.
- Badany według normy EN 61008-1; marka Noark.
- Gwarancja producenta: 5 lat od dnia dostarczenia towaru.
Przed montażem
Co sprawdzić przed zatrzaśnięciem aparatu na szynie
- Przed aparatem stoi zabezpieczenie nadprądowe: wkładka topikowa max. 32 A gG ze względu na przeciążenie i wkładka topikowa max. 63 A gG ze względu na zwarcie.
- Suma prądów obwodów za aparatem nie przekracza 40 A.
- Odbiorniki w obwodzie dają upływ, który ten aparat wykrywa: przemienny prąd różnicowy oraz pulsujący prąd stały — czyli typ A.
- Suma prądów upływu sprawnych odbiorników w tym obwodzie jest niższa niż 50 mA, czyli niż próg, poniżej którego aparat ma pozostać załączony.
- Na szynie zostało 36 mm wolnego miejsca, a za maskownicą 79 mm głębokości.
- Przekrój żyły mieści się w 1 — 25 mm², a klucz dynamometryczny jest ustawiony na 1,5 — 2,5 Nm.
- Temperatura w miejscu montażu mieści się w zakresie -25 — +40 °C.
- Przewód neutralny obwodu wchodzi na zacisk N aparatu, a nie omija go przez szynę N rozdzielnicy — inaczej prąd powrotny nie jest mierzony i aparat wyłączy obwód zaraz po załączeniu.
Specyfikacja
Parametry techniczne
- Marka
- Noark
- Norma
- EN 61008-1
- Zasada działania
- magnes trwały — wyzwalanie niezależne od napięcia sieci
- Prąd różnicowy znamionowy
- 100 mA
- Typ prądu różnicowego
- A — reaguje na przemienny i pulsujący stały prąd różnicowy
- Próg niezadziałania
- 50 mA — czyli 0,5 × IΔn; poniżej tej wartości aparat pozostaje załączony
- Czas wyłączania
- ≤ 300 ms przy 100 mA, ≤ 150 ms przy 200 mA i ≤ 40 ms przy 500 mA
- Charakterystyka czasowa
- bez zwłoki czasowej
- Ochrona selektywna
- nie
- Wyzwalanie krótkozwłoczne
- nie
- Prąd znamionowy
- 40 A
- Liczba biegunów
- 2
- Napięcie znamionowe
- 230 V
- Napięcie znamionowe łączeniowe
- Ue: 240 V AC w układzie 1-fazowym
- Minimalne napięcie pracy członu różnicowego
- aparat jest niezależny od napięcia
- Napięcie pracy przycisku TEST
- 150 — 254 V AC
- Częstotliwość
- 50 Hz lub 60 Hz
- Wytrzymałość zwarciowa warunkowa Inc
- 6 kA
- Dobezpieczenie przed przeciążeniem
- wkładka topikowa max. 32 A gG
- Dobezpieczenie przed zwarciem
- wkładka topikowa max. 63 A gG
- Zdolność łączeniowa Im
- 500 A
- Odporność na prądy udarowe
- 250 A
- Napięcie udarowe
- Uimp: 6 kV
- Napięcie znamionowe izolacji
- Ui: 500 V
- Strata mocy aparatu
- 7,2 W
- Trwałość mechaniczna
- 2000 łączeń
- Trwałość elektryczna
- 2000 łączeń
- Sygnalizacja stanu
- okienko w czole: białe po łączeniu ręcznym, czerwone po zadziałaniu członu różnicowego
- Zalecany okres testowania
- co 6 miesięcy w warunkach zwykłych i co miesiąc w trudnych; instrukcja montażu podaje test miesięczny
- Kierunek zasilania
- dowolny — z góry lub z dołu
- Montaż
- szyna TH-35 mm (DIN)
- Stopień szczelności
- IP20
- Możliwość dodatkowego wyposażenia
- nie
- Zaciski
- kombinowane: windowe i szynowe
- Pojemność zacisków
- 1 — 25 mm²
- Moment dokręcania zacisków
- 1,5 — 2,5 Nm
- Wkrętak
- Z2 (Pozidriv 2)
- Grubość szyn łączeniowych
- 0,8 — 2 mm
- Temperatura pracy
- -25 — +40 °C
- Wilgotność względna
- ≤ 95 %
- Odporność na wilgoć i ciepło
- klasa 2
- Stopień zanieczyszczenia
- 2
- Klasa instalacji
- III
- Wysokość instalacji n.p.m.
- ≤ 2000 m
- Szerokość
- 36 mm
- Wysokość
- 85 mm z zatrzaskiem na szynę
- Wysokość czoła
- 45 mm
- Głębokość zabudowy
- 79 mm
- Liczba modułów
- 2
- Wielkość konstrukcyjna wg DIN 43880
- 2
- Waga
- 0,22 kg
- Zakres prądów znamionowych rodziny
- 16, 25, 40 i 63 A
- Prądy różnicowe dostępne w rodzinie
- 10, 30, 100, 300 i 500 mA
- Typy dostępne w rodzinie
- AC, A, G i S
- Gwarancja
- 5 lat od dnia dostarczenia towaru
- Deklaracja zgodności UE
- 01098-20240501-Ex9L-N-EUEN
- Dyrektywy
- 2014/35/UE, 2011/65/UE
- Normy zharmonizowane
- EN 61008-1:2012, EN 61008-2-1:1994 + A11:1998
- Kod producenta
- 108354
- EAN
- 8592765083548
Do pobrania
Dokumenty producenta
Deklaracja zgodności UE nosi numer 01098-20240501-Ex9L-N-EUEN i obejmuje dyrektywy 2014/35/UE, 2011/65/UE, ocenione według norm EN 61008-1:2012, EN 61008-2-1:1994 + A11:1998.
