Wyłączniki różnicowoprądowe, znane także różnicówką, są dziś nieodłącznym elementem bezpiecznych instalacji elektrycznych — zarówno w domach, jak i w obiektach przemysłowych. Ich zadaniem jest natychmiastowe wykrycie potencjalnie groźnych sytuacji, w których prąd zaczyna płynąć niekontrolowaną drogą. W takich momentach różnicówka błyskawicznie odcina zasilanie, chroniąc ludzi i mienie.

W artykule przybliżymy:

• czym dokładnie jest wyłącznik różnicowoprądowy i jak działa,
• na czym polega prąd różnicowy i co to jest różnicówka w elektryce,
• kiedy wyłącznik różnicowo-prądowy zadziała,
• z czego wyłącznik różnicowoprądowy jest zbudowany,
• czy stosowanie różnicówki jest obowiązkowe?

Wyłącznik różnicowoprądowy (potocznie nazywany różnicówką) to urządzenie elektryczne, które pełni rolę ochronną. Jego głównym celem jest zabezpieczenie ludzi przed porażeniem prądem elektrycznym, ale również ograniczenie ryzyka pożarów, które mogą być skutkiem tzw. prądów upływowych. Działa na zasadzie ciągłego porównywania prądu, który wpływa do obwodu (przewód fazowy), z tym, który z niego wypływa (przewód neutralny). Jeśli pojawi się jakakolwiek różnica, urządzenie odcina zasilanie.

Warto zaznaczyć, że różnicówka nie chroni przed zwarciem czy przeciążeniem — od tego są wyłączniki nadprądowe. Jej specjalność to sytuacje, w których prąd opuszcza obwód „boczną drogą” — przez wodę, przez elementy konstrukcji, metalową obudowę, czy, co najniebezpieczniejsze, przez człowieka.

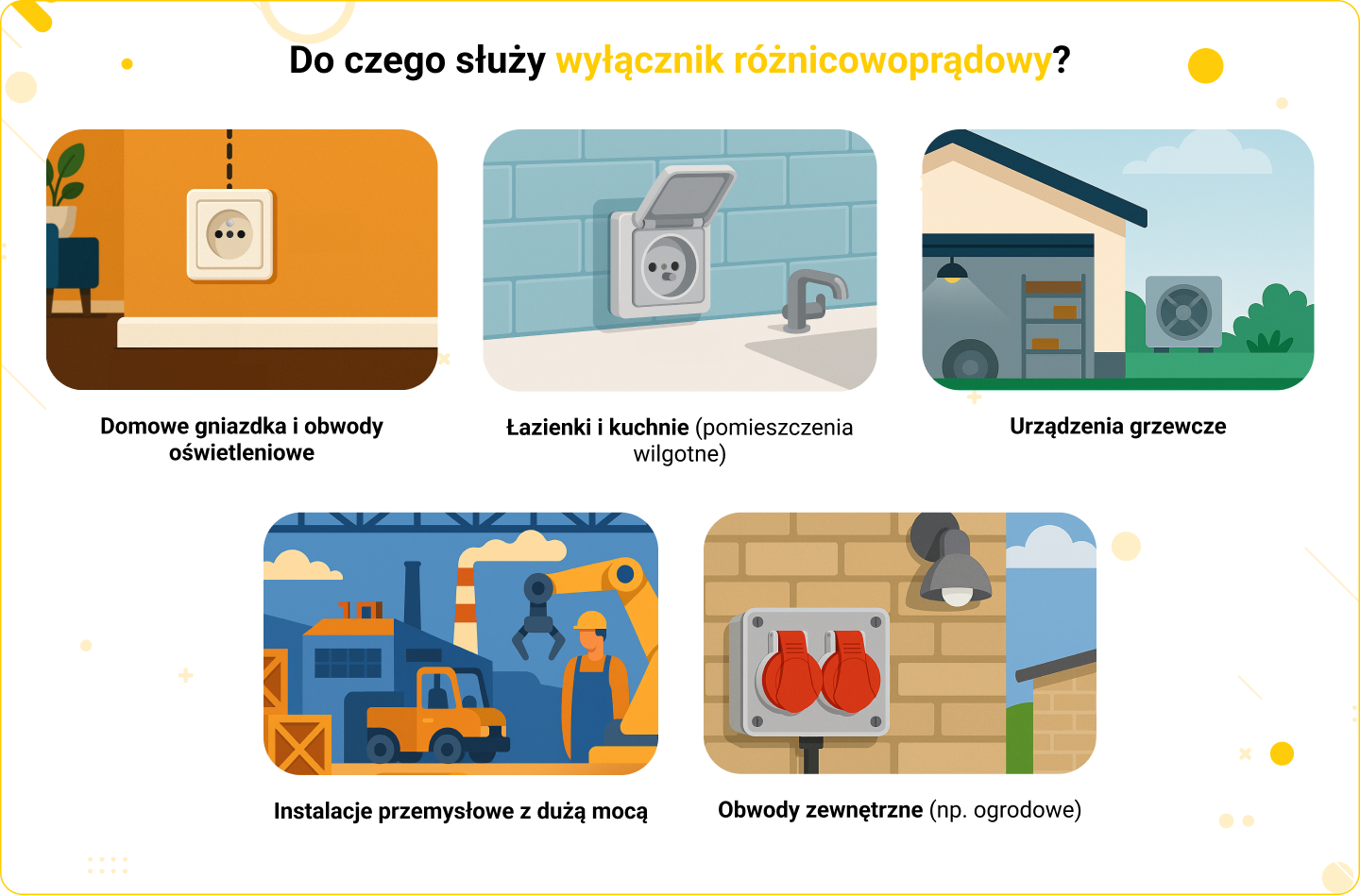

Typowym zastosowaniem wyłączników różnicowoprądowych są:

• domowe gniazdka i obwody oświetleniowe,
• łazienki i kuchnie (pomieszczenia wilgotne),
• urządzenia grzewcze,
• instalacje przemysłowe z dużą mocą,
• obwody zewnętrzne (np. ogrodowe).

Zasada działania wyłącznika różnicowoprądowego jest prosta i opiera się na wykrywaniu niezgodności między prądem wpływającym a wypływającym. W środku urządzenia znajduje się przekładnik prądowy, który działa jak bardzo czuły strażnik. W normalnych warunkach prąd wpływający do obwodu jest równy temu, który z niego wypływa. Jeśli jednak powstanie różnica — choćby kilkanaście miliamperów — oznacza to, że prąd znalazł sobie alternatywną drogę. Może to być upływ do ziemi lub przez osobę dotykającą metalowego elementu pod napięciem.

W tym momencie mechanizm w wyłączniku natychmiast się uruchamia. Sprężyna wewnątrz wyłącznika rozłącza styki i przerywa obwód. Dzieje się to bardzo szybko — często w czasie poniżej 30 milisekund, czyli szybciej, niż ludzki mózg zdąży zareagować. Dzięki temu ryzyko trwałego porażenia zostaje niemal wyeliminowane.

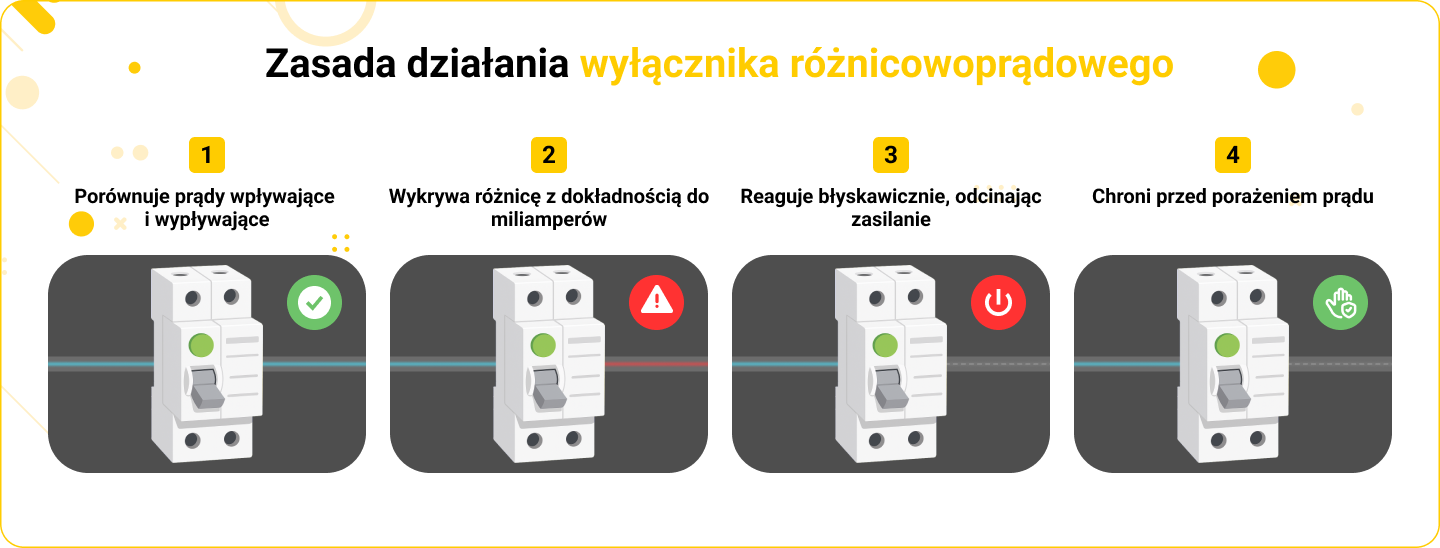

Podsumowując, wyłącznik różnicowo-prądowy działa w następujący sposób:

• porównuje prądy wpływające i wypływające,
• wykrywa różnicę z dokładnością do miliamperów,
• reaguje błyskawicznie, odcinając zasilanie.
• chroni przed porażeniem prądu.

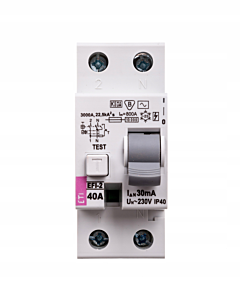

Różnicówka 1-fazowa, znana też jako wyłącznik różnicowoprądowy jednofazowy, to standardowy element ochronny stosowany w większości domów, mieszkań, garaży i warsztatów zasilanych napięciem 230V. Jej działanie opiera się na bardzo prostej zasadzie: monitorowaniu równowagi między prądem wpływającym do instalacji (przewodem fazowym) a prądem wypływającym (przewodem neutralnym). W warunkach prawidłowej pracy te dwa prądy powinny być identyczne. W sytuacji, gdy różnicówka wykryje różnicę – nawet rzędu 10–30 miliamperów – natychmiast przerywa obwód.

Typowe przyczyny takiej różnicy to:

• dotknięcie przewodu przez człowieka (porażenie),
• uszkodzona izolacja przewodów,
• zawilgocone puszki, gniazdka lub wtyczki,
• upływ prądu przez metalową obudowę urządzenia,
• obecność wody lub wilgoci w pobliżu instalacji.

Najczęściej stosowaną wersją różnicówki 1-fazowej są: wyłącznik różnicowoprądowy 16A 30mA lub wyłącznik różnicowoprądowy 25A 30mA. Taka konfiguracja zapewnia bardzo dobrą ochronę przeciwporażeniową w domowych warunkach. W szczególnie niebezpiecznych strefach – takich jak łazienki, pralnie czy kuchnie – stosuje się czasem wersje o czułości 10 mA, co pozwala jeszcze szybciej reagować na upływ prądu.

Podsumowanie – jak działa wyłącznik różnicowoprądowy 1-fazowy:

• chroni klasyczny obwód 230V (przewód fazowy + neutralny),
• wykrywa niewielkie upływy prądu, np. 30 mA,
• najczęściej stosowany w domach, mieszkaniach i pomieszczeniach gospodarczych,
• działa natychmiast przy wykryciu nieprawidłowości,
• zapobiega porażeniu i ogranicza ryzyko pożaru.

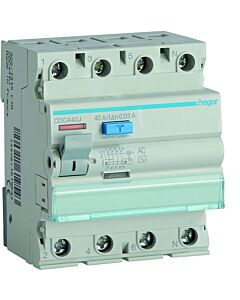

Wyłącznik różnicowoprądowy 3-fazowy, określany również jako różnicówka 3-fazowa jest stosowany w instalacjach elektrycznych zasilanych napięciem 400V – zarówno w budynkach mieszkalnych (np. z siłą), jak i przemysłowych, warsztatowych czy rolniczych. Urządzenie to kontroluje trzy przewody fazowe (L1, L2, L3) oraz przewód neutralny (N), monitorując sumaryczny przepływ prądu. Zasada działania różnicówki 3-fazowej polega na porównaniu prądów płynących wszystkimi trzema fazami z prądem wracającym przewodem neutralnym – całość musi się bilansować. Jeśli tylko wystąpi różnica — choćby minimalna — wyłącznik natychmiast rozłącza wszystkie fazy.

Tego typu różnicówki są niezbędne przy zasilaniu:

• płyt indukcyjnych i pieców trójfazowych,
• pomp ciepła, kompresorów, sprężarek,
• ładowarek samochodowych (np. wallbox 11 kW),
• instalacji warsztatowych i maszyn przemysłowych,
• rozdzielnic z obciążeniem symetrycznym i niesymetrycznym.

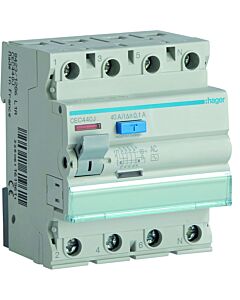

Ze względu na większe prądy robocze, różnicówki 3-fazowe najczęściej występują w wersjach: wyłącznik różnicowoprądowy 25A 30mA, wyłącznik różnicowoprądowy 40A 30mA, wyłącznik różnicowoprądowy 63A 30mA lub nawet większym prądzie znamionowym, przy standardowej czułości 30 mA. W instalacjach przemysłowych często stosuje się również różnicówki o czułości 100 mA lub wyłączniki różnicowoprądowe 300 mA — mają one przede wszystkim funkcję ochrony przeciwpożarowej, a nie przeciwporażeniowej.

Podsumowanie – jak działa różnicówka 3-fazowa:

• kontroluje sumę prądów z trzech faz oraz przewodu neutralnego,
• działa błyskawicznie przy wykryciu najmniejszego upływu,
• zabezpiecza instalacje 400V, w tym przemysłowe i siłowe,
• standardowa czułość to 30 mA, w przemyśle – nawet 300 mA,
• umożliwia ochronę przed porażeniem oraz pożarem instalacji trójfazowej.

Prąd różnicowy to różnica pomiędzy wartością prądu wpływającego do obwodu a wartością prądu z niego wypływającego. W praktyce oznacza to, że różnicówka (bezpiecznik różnicowy) działa w ten sposób, że "liczy", ile prądu weszło i wyszło — i jeśli wartości się nie zgadzają, coś jest nie tak. Ta różnica jest bardzo niewielka, ale kluczowa. Typowa różnicówka w domowej instalacji ma czułość 30 mA — to wartość uznawana za graniczną, po której przekroczeniu prąd staje się niebezpieczny dla człowieka.

Istnieją też urządzenia o czułości 10 mA, stosowane np. w szpitalach, żłobkach czy miejscach szczególnego ryzyka. Z kolei w instalacjach przemysłowych można spotkać różnicówki o czułości 100 mA lub 300 mA — tam, gdzie chodzi głównie o ochronę przeciwpożarową.

W skrócie:

prąd różnicowy to ilość prądu „zgubionego” w obwodzie,
jego wykrycie oznacza, że coś jest nie tak z instalacją,
przekroczenie dopuszczalnej wartości uruchamia odcięcie zasilania.

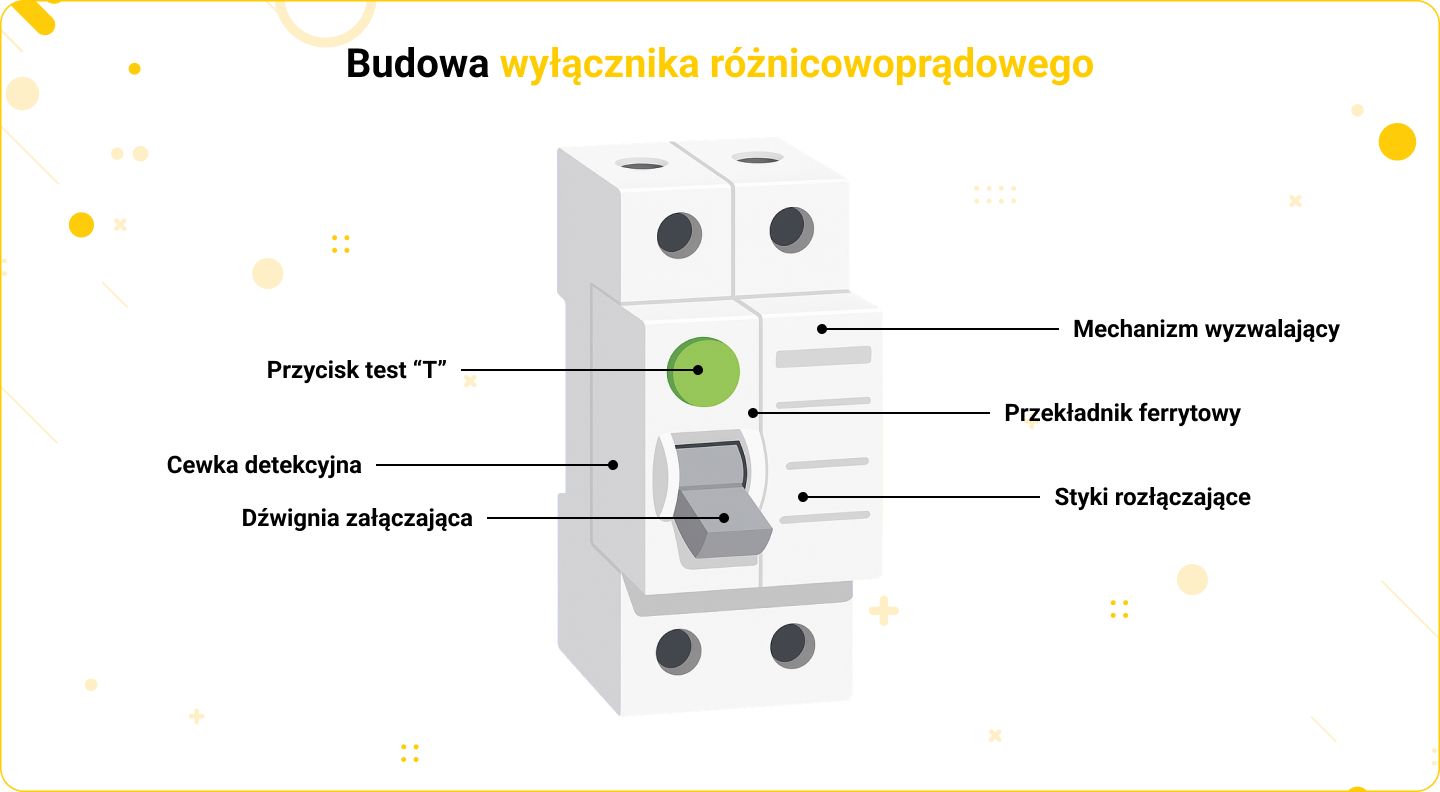

Z zewnątrz różnicówka wygląda jak niepozorny element na szynie DIN w rozdzielnicy — zwykle ma jeden lub dwa przyciski oraz dźwignię. Ale wewnątrz znajduje się precyzyjny układ. Główne elementy, które składają się na budowę różnicówki to:

• przekładnik ferrytowy, przez który przechodzą przewody fazowy i neutralny,
• cewka detekcyjna, która wykrywa różnicę prądów,
• mechanizm wyzwalający, reagujący na nadmiar prądu różnicowego,
• styki rozłączające, które przerywają obwód,
• przycisk testu „T”, pozwalający sprawdzić działanie wyłącznika.

Urządzenie działa bez potrzeby zewnętrznego zasilania — jest samowystarczalne i aktywne przez cały czas, o ile jest włączone. Warto pamiętać, że test różnicówki powinno się wykonywać regularnie, co kilka miesięcy, aby upewnić się, że mechanizm nadal działa poprawnie.

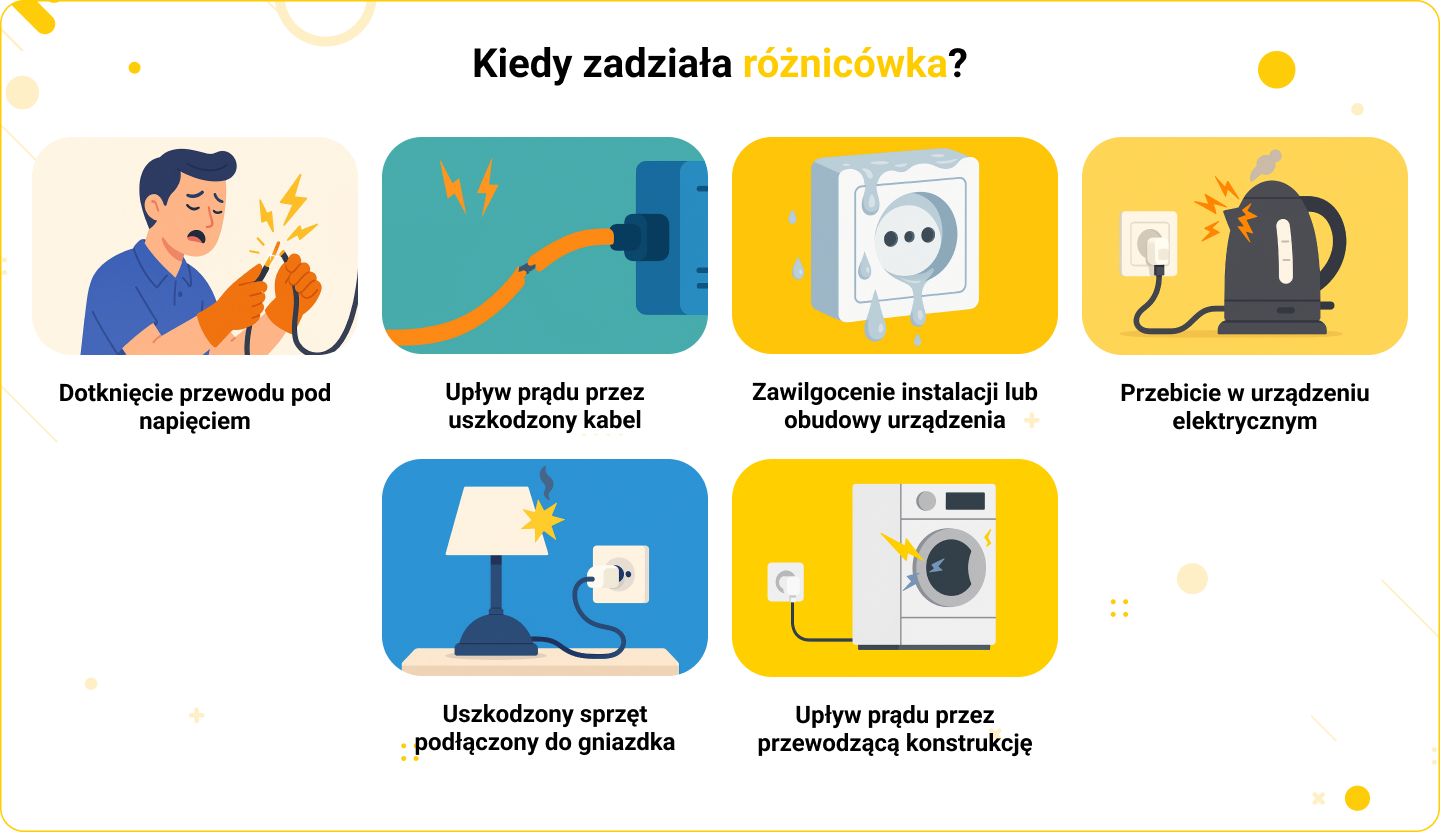

Różnicówka zadziała w wielu sytuacjach, które w innym przypadku mogłyby mieć poważne konsekwencje. Najczęstsze przyczyny jej uruchomienia to:

• dotknięcie przewodu pod napięciem przez człowieka,
• upływ prądu przez uszkodzony kabel,
• zawilgocenie instalacji lub obudowy urządzenia,
• przebicie w urządzeniu elektrycznym (np. pralka, bojler),
• uszkodzony sprzęt podłączony do gniazdka,
• upływ prądu przez przewodzącą konstrukcję budynku.

Zdarza się też, że różnicówka zadziała „fałszywie” — może to być skutek błędnego podłączenia lub zbyt dużej liczby urządzeń podpiętych do jednego obwodu. Dlatego przy częstym zadziałaniu warto zlecić przegląd instalacji elektrykowi.

Czas zadziałania wyłącznika różnicowoprądowego (RCD) jest kluczowy dla skutecznej ochrony przed porażeniem prądem i zagrożeniem pożarowym. Standardowe wyłączniki o czułości 30 mA, stosowane w domowych instalacjach, muszą zareagować odpowiednio szybko – zgodnie z normą PN-EN 61008/61009, dopuszczalne są następujące czasy zadziałania:

• przy prądzie 30 mA (1× IΔn): maks. 300 ms,
• przy 60 mA (2× IΔn): maks. 150 ms,
• przy 150 mA (5× IΔn): maks. 40 ms.

W praktyce większość RCD działa szybciej – często w 20–40 ms.

Wyłączniki typu "S" (selektywne) mają wydłużony czas zadziałania (do 500 ms), co umożliwia zachowanie selektywności – zadziała tylko ten RCD, który chroni uszkodzony obwód. Z kolei wyłączniki o czułości 100 mA i 300 mA stosuje się głównie w celach przeciwpożarowych, gdzie dopuszczalne są dłuższe czasy zadziałania.

Zasadniczo, im wyższy prąd upływowy, tym szybciej RCD powinien zadziałać. Ważne jest, aby dobrać typ i charakterystykę wyłącznika do konkretnej instalacji i rodzaju potencjalnych zagrożeń.

Zgodnie z obowiązującymi normami (m.in. PN-HD 60364), wyłączniki różnicowoprądowe są wymagane w nowych instalacjach elektrycznych. Szczególnie obowiązkowe są w pomieszczeniach o podwyższonym ryzyku, takich jak łazienki, kuchnie, pralnie, garaże, a także na zewnątrz budynków.

W starszych budynkach nie ma obowiązku ich montażu, ale przy każdej modernizacji instalacji warto różnicówkę dodać. To niedrogi, ale bardzo skuteczny sposób na zwiększenie poziomu bezpieczeństwa — zarówno ludzi, jak i podłączonych urządzeń.

Wyłączniki różnicowoprądowe to jeden z najważniejszych elementów ochronnych w instalacjach elektrycznych. Ich zadaniem jest szybkie wykrycie nieprawidłowości i odcięcie zasilania, zanim dojdzie do porażenia lub pożaru. Różnicówka nie zastępuje bezpieczników, ale uzupełnia je, tworząc razem z nimi pełne zabezpieczenie obwodów.
