Wyłączniki różnicowoprądowe z członem nadprądowym - kiedy warto wybrać?

Współczesne instalacje elektryczne stawiają przed projektantami i wykonawcami coraz wyższe wymagania. Oprócz funkcjonalności i bezpieczeństwa, liczy się także oszczędność miejsca w rozdzielnicy, szybkość montażu, przejrzystość układu oraz łatwość serwisowania. W takich warunkach coraz częściej stosuje się wyłączniki różnicowoprądowe z członem nadprądowym, które łączą funkcje dwóch urządzeń w jednej, kompaktowej obudowie.

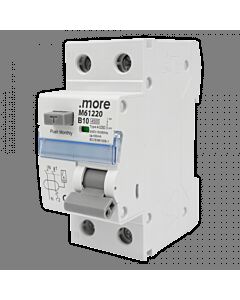

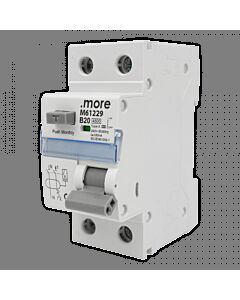

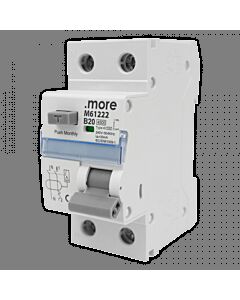

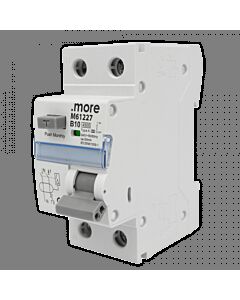

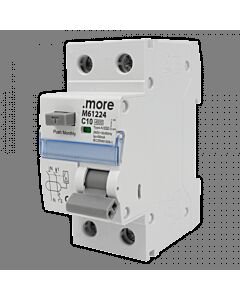

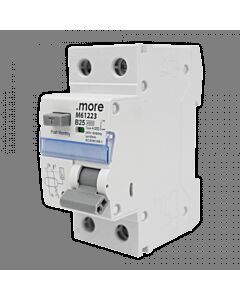

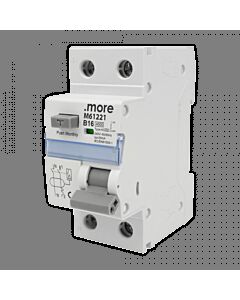

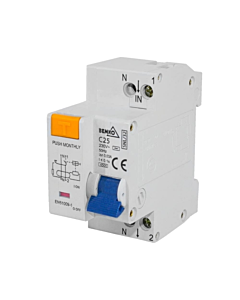

Wyłącznik różnicowoprądowy z członem nadprądowym, nazywany także wyłącznikiem różnicowo-nadprądowym, RCBO (Residual Current Breaker with Overcurrent protection) lub potocznie różnicówką z członem nadprądowym, to urządzenie ochronne, które łączy dwa kluczowe elementy:

1. Zabezpieczenie różnicowoprądowe – reagujące na prądy upływowe i chroniące użytkowników przed porażeniem elektrycznym oraz przed skutkami uszkodzeń izolacji przewodów. Więcej o wyłącznikach różnicowych dowiesz się tutaj.

2. Zabezpieczenie nadprądowe – które wykrywa przeciążenia oraz zwarcia w obwodzie i automatycznie go rozłącza, zapobiegając uszkodzeniom instalacji i pożarom. O wyłącznikach nadprądowych pisaliśmy w tym artykule.

W przeciwieństwie do klasycznego zestawu (osobny wyłącznik nadprądowy + osobny wyłącznik różnicowoprądowy), RCBO eliminuje potrzebę instalowania dwóch urządzeń i zmniejsza ilość okablowania.

Zastosowanie różnicówki z członem nadprądowym niesie za sobą wiele praktycznych zalet:

1. Oszczędność miejsca w rozdzielnicy

RCBO zajmuje tyle samo miejsca co pojedynczy wyłącznik nadprądowy. W porównaniu do klasycznego duetu (bezpiecznik + różnicówka), oszczędzamy jeden moduł na każdym obwodzie. Ma to szczególne znaczenie w przypadku małych rozdzielni, gdzie każdy centymetr przestrzeni ma znaczenie.

2. Szybszy i bardziej uporządkowany montaż

Mniej przewodów w rozdzielnicy to szybszy montaż, mniejsze ryzyko błędów oraz większa estetyka wykonania. Dodatkowo, oznaczenie i identyfikacja obwodów stają się prostsze.

3. Selektywność i bezpieczeństwo

W przypadku zwarcia lub przeciążenia tylko jeden wyłącznik (RCBO) odłącza dany obwód, a reszta instalacji działa bez zakłóceń. To niezwykle ważne w domach jednorodzinnych, gdzie np. awaria zmywarki nie powinna wpływać na zasilanie lodówki, ani oświetlenie.

4. Kompleksowa ochrona

Urządzenie zapewnia jednoczesną ochronę ludzi, instalacji i urządzeń. To szczególnie istotne w miejscach o podwyższonym ryzyku porażenia prądem: łazienkach, kuchniach, pralniach, garażach, na zewnątrz budynków, czy w pomieszczeniach gospodarczych.

Zastosowanie wyłączników różnicowoprądowych z członem nadprądowym warto rozważyć w następujących przypadkach:

1. Ograniczona ilość miejsca

W starszych budynkach modernizowanych do współczesnych standardów często brakuje przestrzeni w rozdzielnicy. Zamiast rozbudowy, lepiej zastosować RCBO, które spełni wymogi ochrony przeciwporażeniowej i przeciwzwarciowej w jednym module.

2. Ochrona indywidualnych obwodów

RCBO świetnie sprawdza się jako zabezpieczenie poszczególnych gniazd i obwodów odbiorczych – np. pralki, zmywarki, piekarnika, pompy CO. Dzięki temu każda linia ma własne, niezależne zabezpieczenie, a awaria jednego urządzenia nie wpływa na resztę domu.

3. Instalacje trójfazowe

Dostępne są także wyłączniki różnicowoprądowe z członem nadprądowym 3 fazowe – np. RCBO 3-fazowy 16 A – przeznaczone do ochrony obwodów siłowych, takich jak: sprężarki, silniki, zasilanie garażu czy warsztatu. Pozwalają one na selektywną ochronę z jednoczesnym ograniczeniem zasięgu ewentualnego odłączenia.

4. Tymczasowe i mobilne instalacje

Na placach budowy, w halach tymczasowych, na wydarzeniach plenerowych, gdzie liczy się szybkość montażu i rozruchu, RCBO to rozwiązanie niezastąpione – pozwala na szybkie zabezpieczenie konkretnego odbiornika bez konieczności budowania rozbudowanych rozdzielnic.

Decydując się na wyłącznik różnicowoprądowy z członem nadprądowym, należy wziąć pod uwagę:

• liczbę faz – dostępne są wersje 1-fazowe i 3-fazowe, zależnie od rodzaju obciążenia,

• prąd znamionowy – typowe wartości to 10 A, 16 A, 20 A, 25 A, 32 A, 40 A,

• charakterystyka nadprądowa – np. B16 dla obwodów gniazd i oświetlenia, C dla większych prądów rozruchowych,

• prąd różnicowy – najczęściej 30 mA, w niektórych sytuacjach 10 mA (ochrona szczególna),

• typ różnicówki – najczęściej A lub AC,

• producent – renomowani producenci tacy jak Hager, Eaton, Schneider Electric, oferują wyłączniki różnicowo-nadprądowe wysokiej jakości z certyfikatami bezpieczeństwa.

Warto także rozważyć integrację z systemami monitoringu lub sygnalizacji – niektóre wyłączniki RCBO posiadają dodatkowe styki pomocnicze.

W codziennej praktyce instalatorskiej wyłączniki różnicowoprądowe z członem nadprądowym spotyka się w wielu zastosowaniach, zarówno w budynkach mieszkalnych, jak i przemysłowych. Oto kilka najczęstszych scenariuszy, w których ich użycie okazuje się szczególnie trafnym wyborem:

1. Ochrona gniazda w łazience lub pralni

Jednym z klasycznych zastosowań jest zabezpieczenie obwodu zasilającego pralkę lub suszarkę w łazience. Urządzenia te narażone są na kontakt z wilgocią, a dodatkowo pobierają relatywnie duży prąd. Zastosowanie wyłącznika różnicowoprądowego z członem nadprądowym B16 umożliwia jednoczesne zapewnienie ochrony przed porażeniem oraz przed przeciążeniem obwodu. Dzięki temu nawet przy zwarciu lub awarii urządzenia, reszta instalacji w domu pozostaje nienaruszona.

2. Zasilanie płyty indukcyjnej lub piekarnika

W przypadku kuchni, gdzie montuje się nowoczesne płyty grzewcze czy piekarniki elektryczne, również warto stosować indywidualną ochronę każdego urządzenia. RCBO Eaton 25 A, typ A, zapewnia tu odpowiedni poziom czułości na prądy upływowe, chroniąc użytkownika przed porażeniem, ale też właściwy margines dla wysokiego prądu obciążenia, charakterystycznego dla płyt indukcyjnych. Dodatkowo, jeśli dojdzie do usterki jednego z urządzeń, tylko ten konkretny obwód zostanie odłączony – bez wpływu na pozostałą instalację.

3. Obwody trójfazowe w warsztacie lub garażu

W budynkach z dostępem do instalacji trójfazowej – np. w przydomowych warsztatach, garażach czy budynkach gospodarczych – często podłącza się urządzenia takie jak sprężarki, spawarki lub silniki. W takich sytuacjach idealnie sprawdza się Hager wyłącznik różnicowoprądowy z członem nadprądowym 3-fazowy 16 A, który zapewnia selektywną ochronę danego odbiornika. Dzięki temu awaria jednego z urządzeń nie wpływa na inne fazy ani na pozostałe obwody w instalacji.

4. Zewnętrzne gniazda ogrodowe

Kolejnym praktycznym przypadkiem jest zabezpieczenie gniazd zewnętrznych – np. w altanie, przy tarasie lub w ogrodzie. Tutaj wyłącznik różnicowo-nadprądowy 1-fazowy 10 A doskonale spełnia swoją rolę: niewielkie obciążenie, obecność wilgoci i często zmieniane odbiorniki (np. kosiarka, oświetlenie ogrodowe, elektronarzędzia) wymagają jednoczesnej ochrony przed upływami prądu oraz przeciążeniem. Takie rozwiązanie nie tylko zwiększa bezpieczeństwo, ale też ułatwia późniejsze serwisowanie – odłączenie zewnętrznego obwodu nie zakłóca pracy domowej instalacji.

Czy RCBO można stosować w każdej instalacji?

-> Tak, o ile są zgodne z normami i właściwie dobrane do charakterystyki obciążenia. W przypadku większych obciążeń warto jednak skonsultować się z projektantem lub elektrykiem.

Czy RCBO zastępuje obie funkcje?

-> Tak, RCBO spełnia jednocześnie rolę bezpiecznika nadprądowego i różnicowego – zatem można go montować zamiast dwóch osobnych urządzeń.

Czy wyłącznik różnicowoprądowy z członem nadprądowym można stosować w rozdzielnicach modułowych?

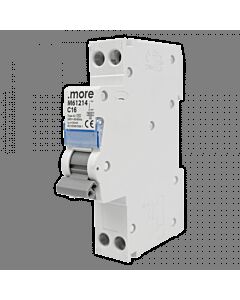

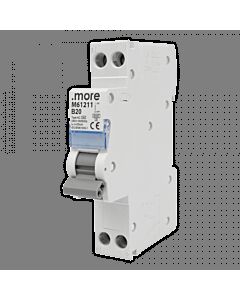

-> Tak, większość producentów oferuje wersje 1-modułowe lub 2-modułowe, zgodne z normami DIN.

Wyłącznik różnicowoprądowy z członem nadprądowym to nowoczesne i efektywne rozwiązanie, które sprawdzi się zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Pozwala zwiększyć bezpieczeństwo użytkowników, ograniczyć skutki awarii i znacząco uprościć projektowanie oraz wykonanie instalacji. Wybierając model dopasowany do konkretnego obwodu – 1-fazowy lub 3-fazowy – z odpowiednią charakterystyką nadprądową i czułością, inwestujemy w trwałość, komfort i pełną ochronę. To szczególnie korzystna opcja tam, gdzie liczy się oszczędność przestrzeni, selektywność oraz niezależność poszczególnych linii.
