GKL B10 / 30 mA
Wyłącznik różnicowo-nadprądowy RCBO typ AC, 2, 2 moduły na szynie DIN.
Typ AC • char. B • 10 A • 30 mA • 4,5 kA.
Kod producenta: A08-GKL-AC-B10 | EAN: 5900280962065
Wyłącznik różnicowo-nadprądowy Schelinger GKL B10 / 30 mA zamyka obwód pod względem obu ochron naraz: pilnuje, czy prąd nie ucieka bokiem — przez uszkodzoną izolację albo człowieka — i jednocześnie chroni przewód przed przeciążeniem i zwarciem. W miejscu, gdzie normalnie stoi różnicówka plus wyłącznik nadprądowy, staje jeden aparat, zajmując 2 moduły.
Dwie ochrony, jedna obudowa
Różnicowa 30 mA i nadprądowa 10 A w jednym aparacie — bez dobierania pary urządzeń.
Typ AC — co wykrywa
Reaguje na różnicowy prąd przemienny o przebiegu sinusoidalnym. Do obwodów z elektroniką prostującą właściwy jest typ A.
2 moduły, 36 mm
Szyna TH 35 mm, zaciski do 6 mm².
Charakterystyka B
Charakterystyka B ma niższy próg wyzwalania magnetycznego niż C.
Dwie funkcje
Co ten aparat robi zamiast dwóch
Skąd wiadomo, że to jeden aparat, a nie różnicówka z dodatkiem
Z tytułu normy, wg której został oceniony: PN-EN 61009-1 — „wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym (RCBO)”. W rodzinie RCCB ta sama pozycja normy brzmi „bez wbudowanego” — i tam prąd znamionowy nie chroni obwodu.
Ochrona nadprądowa: 10 A
Prąd znamionowy 10 A to tu realne zabezpieczenie przewodu przed przeciążeniem i zwarciem, a nie sama obciążalność styków. Obwód nie wymaga osobnego wyłącznika nadprądowego.
Ochrona różnicowa: 30 mA
Najniższy próg stosowany w aparaturze modułowej — wersja do obwodów, w których liczy się ochrona człowieka, a nie samo ograniczenie skutków uszkodzenia instalacji.
Co to zmienia w rozdzielnicy
Para „różnicówka + nadprądowy” zajęłaby więcej miejsca i wymagała dobrania obu aparatów do siebie. Tutaj dochodzi jeszcze jedno: awaria gasi jeden obwód, a nie całą grupę wpiętą pod wspólną różnicówkę.
Typ wyzwalania
Typ AC — jaki prąd upływu ten RCBO rozpozna
Ten aparat jest typu AC
Wykrywa różnicowy prąd przemienny sinusoidalny — taki, jaki powstaje przy klasycznym upływie do ziemi w obwodzie zasilanym wprost z sieci.
Gdzie typ AC jest właściwy
Obwody gniazd i oświetlenia z odbiornikami bez własnej elektroniki prostującej: oprawy klasyczne, grzałki, silniki zasilane wprost z sieci. Tam prąd upływu ma kształt, na który ten aparat jest zbadany.
Granica tego typu
Jeśli w chronionym obwodzie pracuje elektronika prostująca prąd, właściwy jest typ A. To nie jest wersja „lepsza” — to inny zakres wykrywania.
Dlaczego to jest pierwsze pytanie
Bo aparaty obu typów wyglądają tak samo i kosztują podobnie, a różnica wychodzi dopiero przy pomiarach — albo nie wychodzi wcale.
Charakterystyka
Charakterystyka B — jak aparat reaguje na zwarcie
Charakterystyka B
Charakterystyka B ma niższy próg wyzwalania magnetycznego niż C — szybciej reaguje na zwarcie, ale mniej wybacza odbiornikom o dużym prądzie załączenia.
Co litera zmienia, a czego nie
Litera opisuje wyłącznie próg wyzwalania magnetycznego, czyli reakcję na zwarcie. Ochrona przed przeciążeniem i próg różnicowy 30 mA są w obu wersjach takie same.
Jak wybrać
B do obwodów gniazd i oświetlenia, gdzie prąd załączenia jest niewielki. C tam, gdzie odbiornik przy starcie pobiera chwilowo dużo więcej niż w pracy ciągłej — silniki, zasilacze impulsowe, większe grupy opraw LED.
Ten sam prąd w charakterystyce C
10 A, typ AC, próg 30 mA — zmienia się tylko reakcja na zwarcie. Zobacz A08-GKL-AC-C10.
kontrolka
Co wyróżnia serię GKL

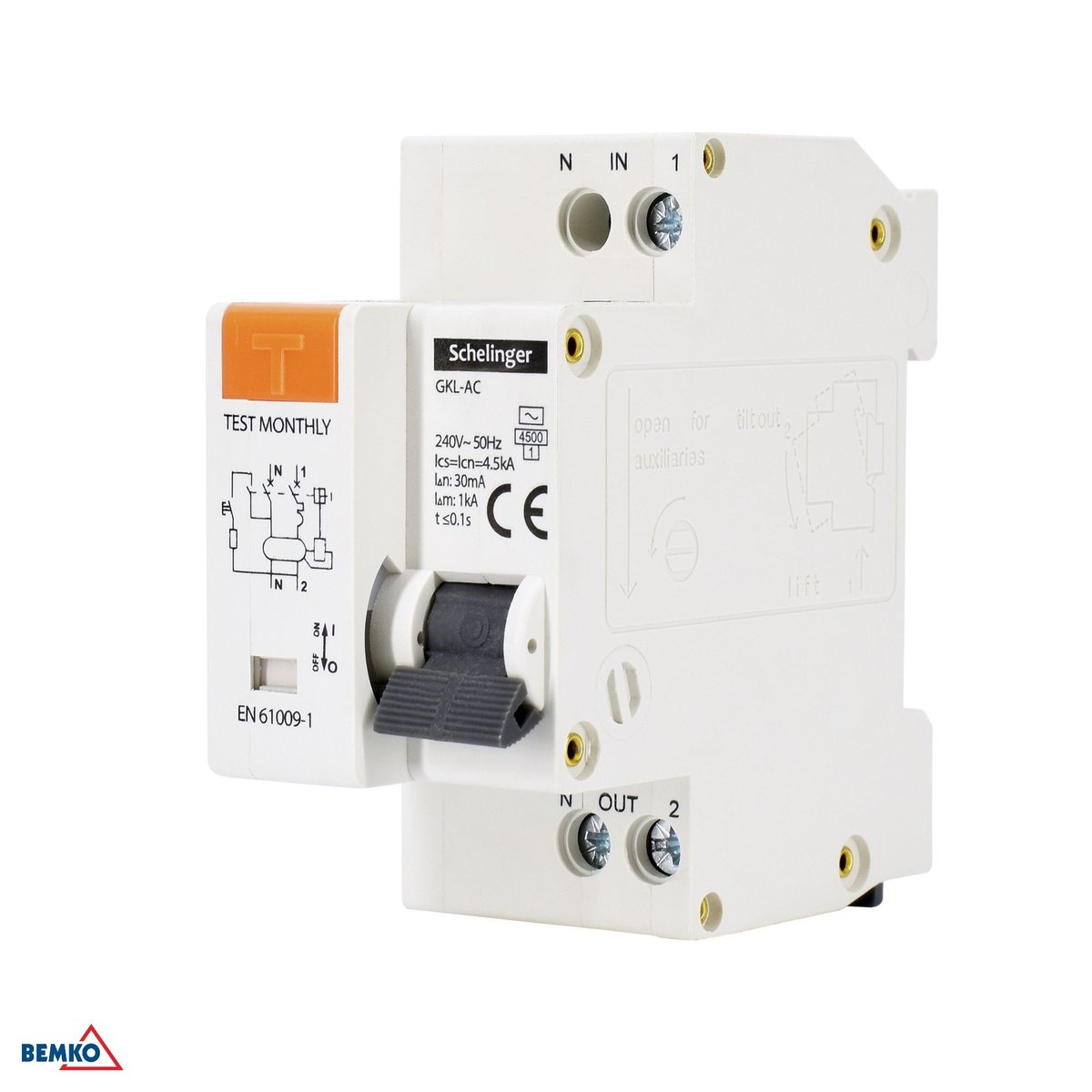

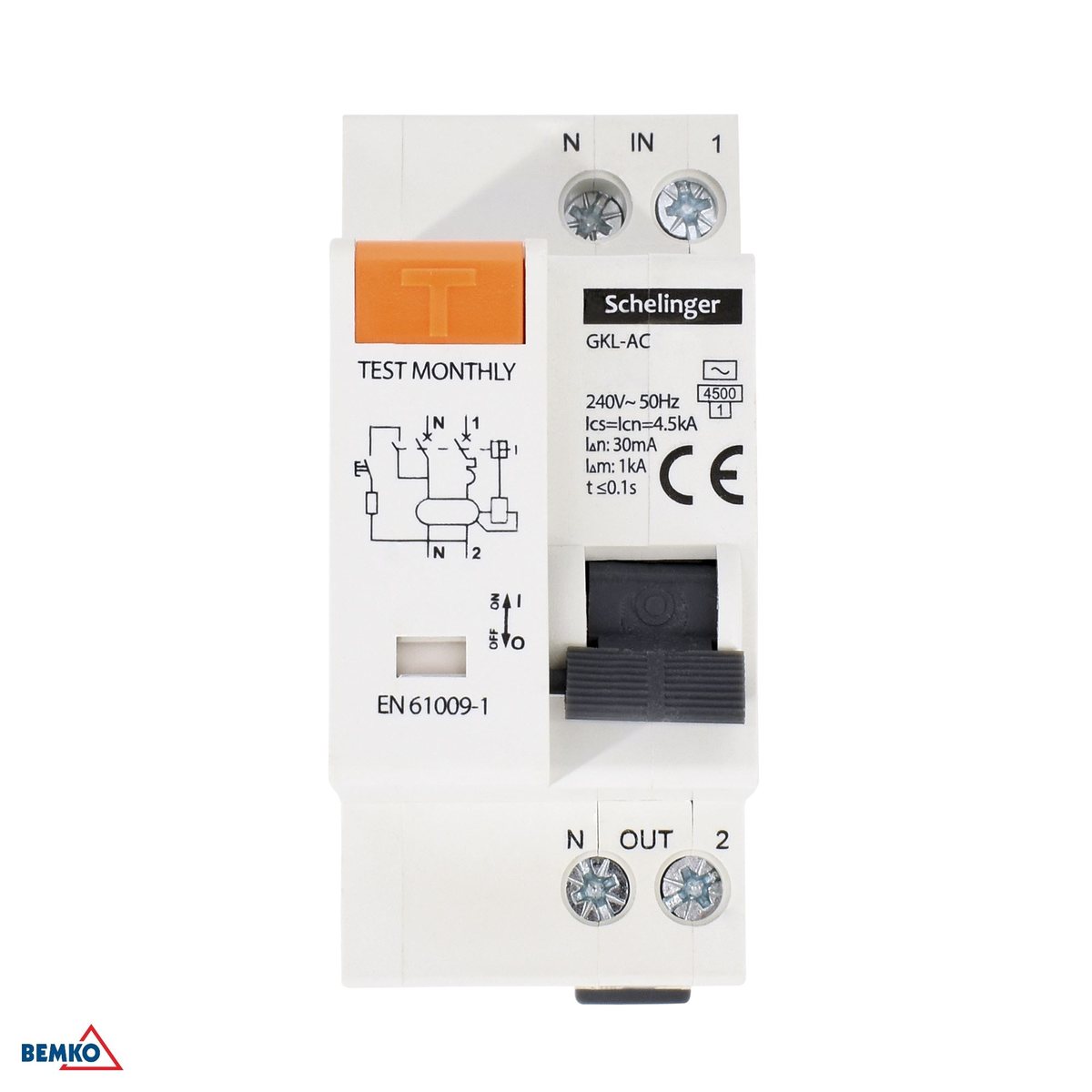

Kontrolka dwustanowa
Kolor mówi, co się stało: czerwona — aparat wyłączył się sam, biała — jest załączony albo ktoś wyłączył go ręcznie. Bez tego trzeba zgadywać, czy zadziałało zabezpieczenie, czy ktoś ruszył dźwignię.
Plombowanie
Dźwignię można zaplombować tam, gdzie obwodu nie wolno wyłączyć bez śladu.
Wytrzymałość zwarciowa 4,5 kA
Niższa niż w seriach GKR i GVL — to jest parametr doboru do miejsca montażu, nie do pominięcia.
Zaciski do 6 mm²
Sprawdź przekrój przewodu zasilającego przed zamówieniem.
Montaż
Co sprawdzić przed montażem
- Zajmuje 2 moduły o szerokości 36 mm; pozostałe wymiary obudowy to 74 mm i 77 mm.

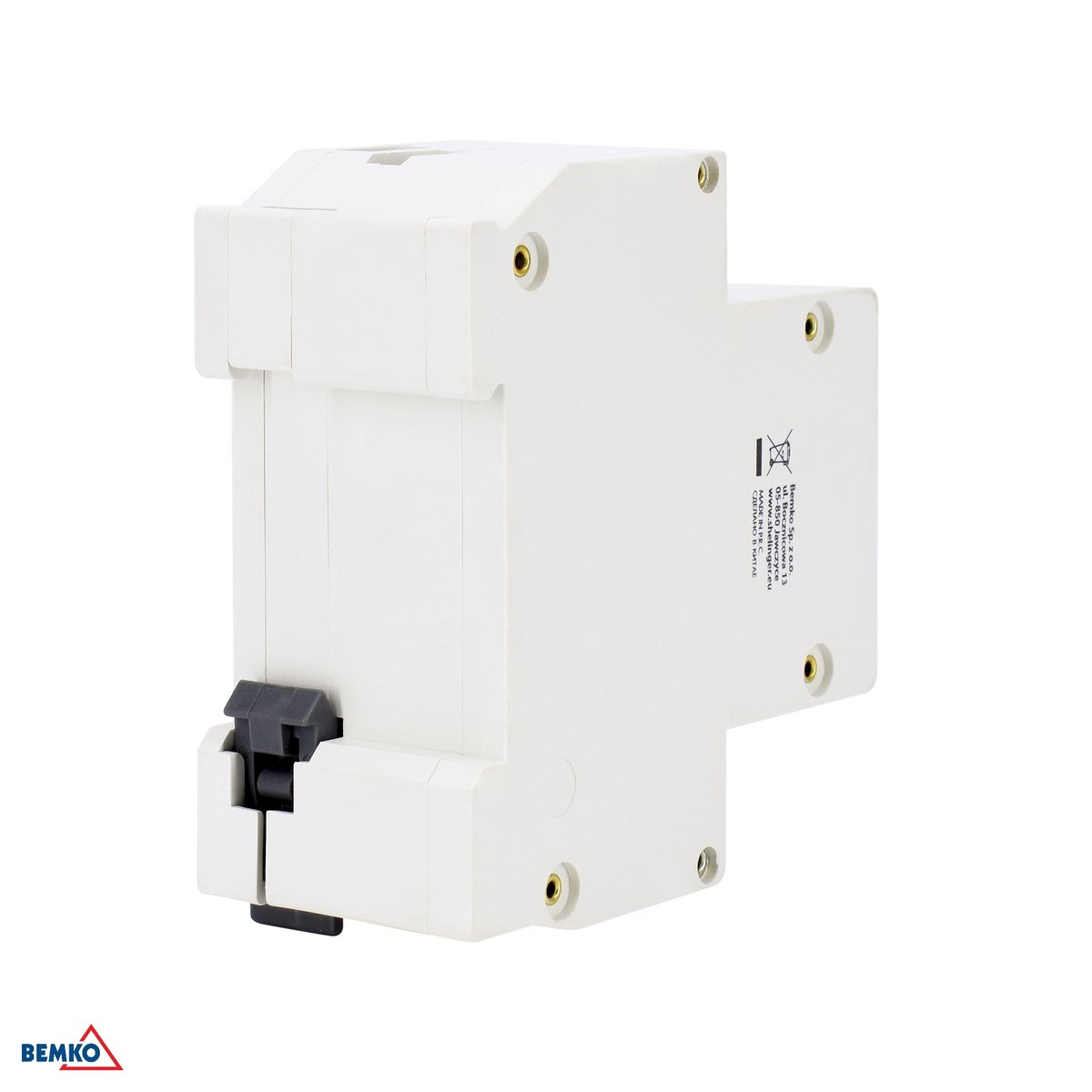

- Montaż na Szyna DIN/TH 35 mm; wykonanie 2.
- Zaciski przyjmują żyły do 6 mm² i są wykonane ze stal ocynkowana.
- Sygnalizacja: kontrolka dwustanowa — czerwona: wyłączenie automatyczne, biała: tryb włączony albo wyłączenie ręczne.
- Dźwignię można zaplombować.
- Kontrolę działania wykonuje się raz w miesiącu przyciskiem TEST — rozłączenie obwodu oznacza, że aparat jest sprawny.
- Napięcie znamionowe 240 V~ 50 Hz, napięcie udarowe Uimp: 4 kV.
- Zakres pracy: od -5 °C do +40 °C; poniżej 0 °C instrukcja wymaga zabezpieczenia przed oszronieniem.
- Stopień ochrony IP20; wyrób przeznaczony do użytku wewnętrznego.
- Producent wyklucza pracę przy wysokim zapyleniu i wilgotności, w kontakcie z wodą, w strefach wybuchowych, przy wibracjach i oddziaływaniu chemicznym.
- Sprzedawany pojedynczo; karton zbiorczy 60 sztuk.
Dobór wariantu
Który wariant GKL wybrać
Cała seria ma tę samą obudowę, ten sam próg różnicowy 30 mA i tę samą wytrzymałość zwarciową. Różni je prąd znamionowy, charakterystyka i typ wyzwalania.
10 A, char. B, typ AC
Ochrona nadprądowa 10 A i różnicowa 30 mA. Kod A08-GKL-AC-B10.
Do pobrania
Dokumentacja do odbioru instalacji
Dokumenty producenta — do doboru przy montażu i do okazania przy odbiorze.
- Karta katalogowa serii (PDF)
- Instrukcja montażu (PDF)
- Deklaracja zgodności UE (PDF)
- Karta z katalogu 2024 (PDF)
Specyfikacja

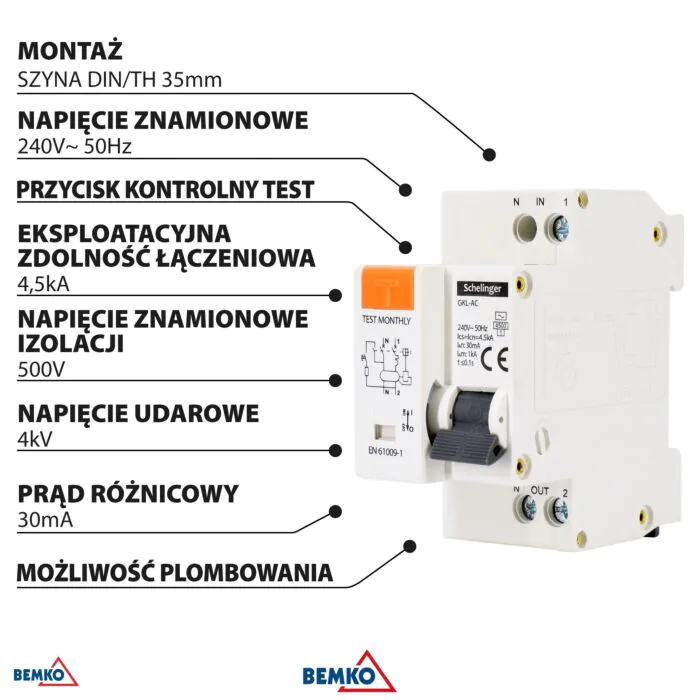

Dane techniczne
- Kod producenta
- A08-GKL-AC-B10
- Marka
- Schelinger
- Typ
- AC
- Typ (charakterystyka wyzwalania)
- AC — reaguje na różnicowy prąd przemienny sinusoidalny
- Charakterystyka
- B
- Prąd znamionowy
- In: 10 A
- Prąd różnicowy
- 30mA
- Zabezpieczenie nadprądowe
- wbudowane — aparat łączy ochronę różnicowoprądową z zabezpieczeniem przeciążeniowym i zwarciowym w jednej obudowie
- Liczba biegunów
- 2
- Napięcie znamionowe
- 240 V~ 50 Hz
- Prąd zwarciowy umowny
- Inc: 4,5 kA
- Eksploatacyjna zdolność łączeniowa
- Ics: 4,5 kA
- Zwarciowa zdolność łączeniowa
- 1 kA
- Napięcie znamionowe izolacji
- Ui: 500 V
- Napięcie udarowe
- Uimp: 4 kV
- Przycisk kontrolny TEST
- tak — kontrola raz w miesiącu
- Sygnalizacja zadziałania
- kontrolka dwustanowa — czerwona: wyłączenie automatyczne, biała: tryb włączony albo wyłączenie ręczne
- Plombowanie
- tak
- Liczba modułów
- 2
- Szerokość
- 36 mm
- Wysokość
- 74 mm
- Długość
- 77 mm
- Montaż
- Szyna DIN/TH 35 mm
- Pojemność zacisków
- maks. 6 mm²
- Materiał zacisków
- stal ocynkowana
- Stopień szczelności
- IP20
- Temperatura pracy
- od -5 °C do +40 °C
- Praca w niskiej temperaturze
- poniżej 0 °C wymagane zabezpieczenie przed oszronieniem
- Zastosowanie
- do użytku wewnętrznego
- Ograniczenia środowiskowe
- nieprzystosowany do wysokiego zapylenia, wilgoci, wody, stref wybuchowych, wibracji i oddziaływania chemicznego
- Norma
- PN-EN 61009-1:2013-06 + A1 + A2 + A11 + A12, PN-EN 61009-2-1:2008
- Deklaracja zgodności UE
- A0102/2022
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Opakowanie
- 1
- Karton
- 60
- EAN
- 5900280962065
Zanim zamówisz: to jest wyłącznik typ AC o charakterystyce B — oba parametry trzeba dobrać do obwodu, bo z zewnątrz warianty są nie do odróżnienia. Zaciski przyjmują żyły do 6 mm². Stopień ochrony IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub pomieszczeniu zamkniętym.
