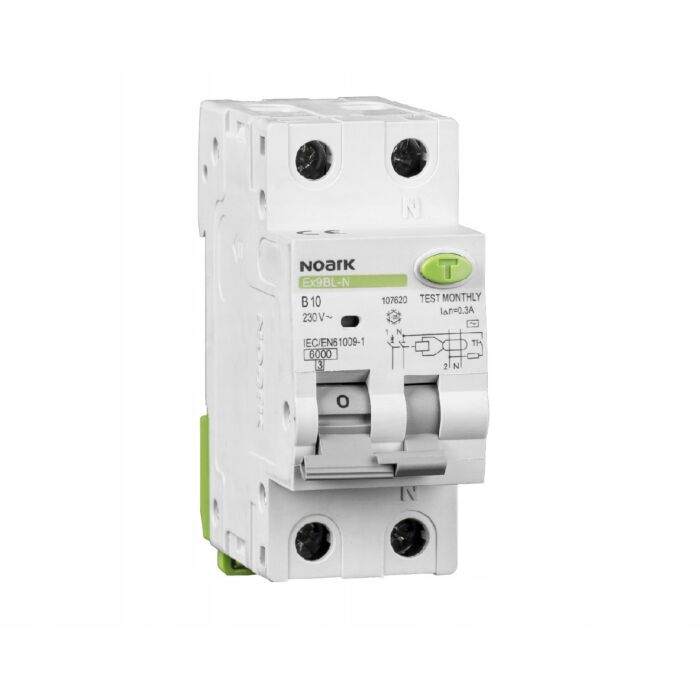

Wyłącznik różnicowo-nadprądowy RCBO AC 1P+N B 16A 30mA 6kA NOARK 107622

Zakres ochrony

Przed czym chroni jeden aparat zamiast dwóch

Ex9BL-N łączy wyłącznik nadprądowy i wyłącznik różnicowoprądowy w jednej obudowie szerokości 2 modułów — zamiast dwóch osobnych aparatów, które zajęłyby ich cztery. Wyłącznik nadprądowy sam nie widzi upływu do ziemi, bo prąd doziemny nie podnosi prądu w torze; wyłącznik różnicowoprądowy sam nie widzi przeciążenia, bo prąd wraca wtedy tą samą drogą, którą wypłynął. Dopiero razem zamykają obie drogi.

Po wyłączeniu obwodu widać, który człon zadziałał: po zadziałaniu członu nadprądowego dolna dźwignia zostaje w położeniu ZAŁ, po zadziałaniu członu różnicowego obie dźwignie są w położeniu WYŁ. To jest pierwsze pytanie przy szukaniu usterki — czy szukać zwarcia w przewodzie, czy upływu w odbiorniku — i tu odpowiada na nie sam aparat, bez miernika.

Próg zadziałania

Przy jakim prądzie upływu zadziała i jak szybko

Prąd różnicowy znamionowy 30 mA to górna granica: najpóźniej przy tej wartości aparat musi rozłączyć obwód. Dolną wyznacza 15 mA — połowa nastawy, poniżej której aparat ma pozostać załączony, żeby naturalne prądy upływu sprawnej instalacji nie wyłączały jej bez powodu.

Czas rośnie odwrotnie do prądu: im większy upływ, tym szybciej. Krzywe wyzwalania z karty katalogowej, przeliczone na miliampery tego wariantu, dają ≤ 300 ms przy 30 mA, ≤ 150 ms przy 60 mA i ≤ 40 ms przy 150 mA. Człon różnicowy pracuje bez zwłoki czasowej, więc aparat nie jest przewidziany do selektywności czasowej wobec zabezpieczeń za nim.

Rodzaj prądu upływu

Co wykrywa typ AC, a czego nie

Typ AC reaguje na przemienny prąd różnicowy — na upływ o przebiegu sinusoidalnym, jaki daje przebicie izolacji w obwodzie zasilanym wprost z sieci: w gniazdach, oświetleniu, grzałce, silniku. Odbiornik z prostownikiem na wejściu — zasilacz impulsowy, falownik, ładowarka, płyta indukcyjna, pralka z inwerterem — daje upływ z pulsującą składową stałą, na którą typ AC nie jest badany. Do takich obwodów służy typ A.

Wersja 30 mA jest w tej rodzinie przewidziana do ochrony ludzi przy dotyku bezpośrednim i pośrednim części pod napięciem oraz części przewodzących dostępnych. W rodzinie Ex9BL-N prądy różnicowe obejmują 30, 100 i 300 mA, a typy — AC i A.

Charakterystyka

Dlaczego akurat charakterystyka B

Charakterystyka opisuje wyłącznie próg członu magnetycznego — wyzwalacz termiczny działa w obu tak samo, a człon różnicowy jest od niej całkiem niezależny. B wyzwala w paśmie 3 — 5 ×In: próg magnetyczny leży najniżej z dwóch dostępnych, więc przy zwarciu obwód zostaje przerwany najwcześniej. Typowe obwody dla tej charakterystyki to obwody bez udaru załączeniowego: gniazda ogólne, oświetlenie, grzałki, obwody odbiorcze w mieszkaniu.

Przy odbiorniku z prądem rozruchowym — silniku, pompie, zasilaczu impulsowym, matrycy LED — charakterystyka B potrafi wyzwolić przy samym załączeniu, mimo że instalacja jest sprawna.

Obciążalność

Ile prądu przeniesie w nagrzanej rozdzielnicy

Prąd znamionowy 16 A obowiązuje w temperaturze otoczenia +30 °C. Wyzwalacz termiczny to bimetal, więc im cieplej wokół aparatu, tym mniej prądu wystarczy do jego wygięcia — przy +40 °C aparat wyzwoli już przy 15,4 A.

W chłodnej rozdzielnicy próg idzie w drugą stronę i to działa na niekorzyść przewodu: niewielkie przeciążenie potrwa dłużej, zanim aparat je rozłączy. Do bilansu dokłada się ciepło własne — aparat zamienia na nie 4 W, a przy kilkunastu aparatach w jednej obudowie te waty się sumują.

Zwarcie

Co znaczy 6 kA i kiedy to za mało

6 kA to największy prąd zwarciowy, jaki aparat potrafi przerwać. Tę wartość porównuje się z prądem zwarcia wyliczonym dla danego punktu instalacji: musi być od niego wyższa. 6 kA odpowiada instalacjom mieszkaniowym i lekkim obiektom usługowym — miejscom oddalonym od stacji transformatorowej, gdzie spodziewany prąd zwarcia jest niższy.

Zasada działania

Czy zadziała, gdy zabraknie napięcia

Wyzwalanie członu różnicowego opiera się na magnesie trwałym, więc do rozłączenia obwodu aparat nie potrzebuje ani napięcia sieci, ani sprawnej elektroniki. Zadziała też wtedy, gdy usterka zabrała mu zasilanie. Człon różnicowy nie ma dolnej granicy napięcia pracy: aparat jest niezależny od napięcia.

Napięcia potrzebuje za to przycisk TEST, który pracuje w zakresie 195,5 — 253 V AC. Test sprawdza cały tor wyzwalania — od przekładnika przez zamek po dźwignię. Powtarzać go trzeba co miesiąc — karta nakłada ten obowiązek na użytkownika instalacji. Aparat pracuje przy częstotliwości 50 Hz lub 60 Hz, w sieci o napięciu znamionowym 230 V; jego napięcie znamionowe łączeniowe to Ue: 230 V AC.

Montaż

Ile miejsca zajmie i czym go podłączyć

Aparat zatrzaskuje się na szynie TH-35 mm (DIN) i zajmuje 2 moduły — 36 mm szerokości przy wysokości 85 mm z zatrzaskiem na szynę i głębokości zabudowy 77 mm. Czoło wystające przez maskownicę ma 45 mm, a cały aparat waży 0,2 kg.

Rozbudowa

Co można dostawić do aparatu

Z boku aparatu dostawia się moduły, które dokładają sygnalizację stanu i zdalne wyzwalanie: styki pomocnicze AX3111 i AX3122, styk alarmowy AL3111, styk pomocniczo-alarmowy AXL31, wyzwalacze wzrostowe SHT31 i SHT3111, wyzwalacze podnapięciowe UVT31, UVT3101 i UVT3110. Montaż: z lewej strony aparatu; te same moduły pasują do serii Ex9B, Ex9PN i Ex9IP.

Styk pomocniczy podaje położenie dźwigni, a styk alarmowy odróżnia wyłączenie ręczne od zadziałania zabezpieczenia — czyli „ktoś wyłączył" od „coś się stało". Wyzwalacz wzrostowy otwiera aparat na sygnał z zewnątrz, podnapięciowy — przy zaniku napięcia sterującego. Ograniczeniem jest łączna liczba modułów, nie ich rodzaj: do 3 styków pomocniczych lub sygnalizacyjnych i do 2 wyzwalaczy.

Warunki pracy

Gdzie wolno go postawić i ile wytrzyma

Stopień szczelności IP20 oznacza ochronę przed dotknięciem palcem części pod napięciem i brak ochrony przed wodą — aparat jest przewidziany wyłącznie do zamkniętej rozdzielnicy, nie do montażu w miejscu narażonym na zachlapanie. Temperatura pracy to -25 — +40 °C, przy czym górna granica dotyczy powietrza wokół aparatu, nie powietrza w pomieszczeniu.
