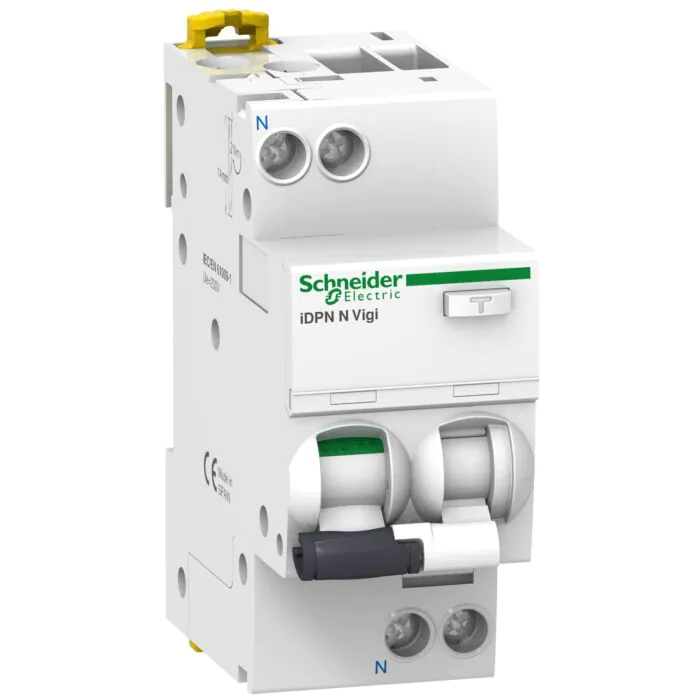

Name: Wyłącznik różnicowo-nadprądowy RCBO AC 1P+N B 16A 30mA 6kA Acti9 Schneider Electric A9D55616
Brand: Schneider Electric
SKU: SH-0176
Price: 182.04 PLN
Availability: OutOfStock

Opis

Schneider Electric Wyłącznik kombinowany Acti9 iDPNNVigi-B16-30-AC B 16A 1N-biegunowy 30 mA typ AC, A9D55616

Schneider Electric Wyłącznik kombinowany Acti9 serii iDPN N Vigi, o numerze referencji A9D55616 • 1P + N • Prąd znamionowy - 16A • charakterystyka B • typ zabepieczenia różnicowoprądowego - typ AC • czułość na prad upływu - 30 mA • wytrzymałość zwarciowa 6kA przy 220...240V AC 50 Hz zgodnie z EN/IEC 61009-2-1 • zwłoka zabezpieczenia różnicowoprądowego - bezzwłoczny • zapewnia ochronę przed zwarciem, przeciążeniem, porażeniem prądem przez pośredni kontakt i zagrożeniem pożarowym • sygnalizacja lokalna - wskaźnik zwarcia doziemnego na przedniej ściance umożliwia szybką identyfikację rodzaju usterki • wytrzymałość elektryczna do 20000 cykli • wytrzymałość mechaniczna do 20000 cykli • znamionowe napięcie łączeniowe [Ue] - 220...240 V AC 50 Hz • znamionowe napięcie izolacji [Ui] - 400 V AC 50 Hz • znamionowe napięcie udarowe wytrzymywane [Uimp] - 4 kV • częstotliwość sieci - 50Hz • podstawa montażowa - szyna DIN • szerokość w modułach 9 mm - 4 • kolor produktu - biały RAL9003 • szerokość: 36mm • wysokość 85mm • głebokość 73mm • waga 125g • IP20 i IP40 zgodnie z normą IEC 60529 • temperatura pracy wynosi od -5°C do 60°C • temperatura przechowywania wynosi od -40 °C do 85°C"

Aparatura modułowa Acti 9

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.

Wyłączniki nadmiarowoprądowe z członem różnicowoprądowym iDPN Vigi

Wyłączniki nadmiarowoprądowe z członem różnicowoprądowym iDPN Vigi zapewniają pełne zabezpieczenie obwodu odbiorczego (przy przetężeniu i uszkodzeniu izolacji):

ochrona przed porażeniem przy dotyku bezpośrednim (y 30 mA),
ochrona przed porażeniem przy dotyku pośrednim ( 300 mA),
ochrona instalacji przed możliwością pożaru (300 mA).

Wyłączniki różnicowoprądowe Acti 9 iDPN Vigi

Wśród aparatury modułowej Acti9 dostępne są również wyłączniki kombinowane iDPN Vigi, które zapewniają ochronę przed przeciążeniami, porażeniem prądem i zwarciami, a przy tym pozwalają zaoszczędzić miejsce w rozdzielnicy. Oprócz tego seria Acti9 zawiera również człon różnicowoprądowy Vigi do iC60, dzięki któremu można rozszerzyć możliwości wyłączników nadprądowych o zabezpieczenie przed porażeniem. Podłączenie aparatów iID potocznie zwanych różnicówkami, nie jest problematyczne. Schemat podłączenie różnicówki znajduje się na każdym z aparatów iID. Dzięki niemu zidentyfikowanie neutralnego toru, a także zacisków połączeniowych do przewodów fazowych, jest bardzo proste i nie powinno stanowić większego problemu. Pozwala to na szybkie, a przede wszystkim bezpieczne podłączenie różnicówki.

Zwiększony poziom ochrony i ciągłość działania

Acti9 iDPN Vigi to wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO) o prądzie znamionowym do 40 A, stosowany do ochrony końcowych jednofazowych instalacji rozdzielczych w budynkach biurowych i przemysłowych.

Jest zgodny z normą IEC/EN61009-2-1 i oferuje następujące funkcje ochrony przed prądem upływowym:

Ochrona ludzi przed porażeniem prądem elektrycznym poprzez bezpośredni kontakt (30 mA)
Ochrona ludzi przed porażeniem prądem elektrycznym poprzez kontakt pośredni (300 mA)
Ochrona instalacji przed zagrożeniem pożarowym (300 mA)

Dane techniczne

Charakterystyka wyzwalania	B
EAN	3606480472626
Kod producenta	A9D55616
Liczba biegunów	1P+N
Liczba faz	1-fazowy
Liczba modułów	2
Napięcie znamionowe	230 V
Prąd różnicowy	30 mA
Prąd znamionowy	16 A
Prąd zwarciowy	6 kA
Producent	Schneider Electric
Seria	Acti9
Sposób montażu	Szyna DIN
Stopień ochrony IP	IP20
Typ produktu	Wyłącznik różnicowoprądowy z członem nadprądowym
Typ wyzwalania	AC
Waga	0.207 kg
