Wyłączniki nadprądowe to jedne z podstawowych i najczęściej stosowanych elementów zabezpieczających w instalacjach elektrycznych niskiego napięcia. Choć niepozorne wizualnie, pełnią kluczową rolę w ochronie instalacji i użytkowników przed skutkami przeciążeń oraz zwarć. Dzięki nim możliwe jest szybkie i automatyczne odłączenie zasilania w przypadku wystąpienia nieprawidłowości, co ogranicza ryzyko uszkodzeń i wypadków.

W artykule znajdziesz odpowiedzi na pytania:

• Czym dokładnie jest wyłącznik nadprądowy i jak działa w praktyce?
• Jak wygląda jego budowa i jakie mechanizmy odpowiadają za jego działanie?
• Jakie oznaczenia stosuje się na wyłącznikach i jak je czytać?
• Jak dobrać właściwy model do konkretnej instalacji – jedno- lub trójfazowej?

Wyłącznik nadprądowy (znany również jako wyłącznik nadmiarowo-prądowy, wyłącznik typu S, ES, „esy” lub potocznie po prostu bezpiecznik) to element zabezpieczający instalację elektryczną przed skutkami przeciążeń i zwarć. Stosowany jest w domach, biurach, zakładach przemysłowych, a także w instalacjach specjalistycznych, takich jak rozdzielnie fotowoltaiczne czy systemy automatyki budynkowej.

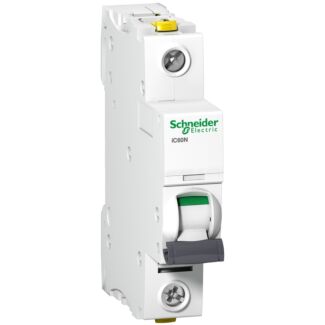

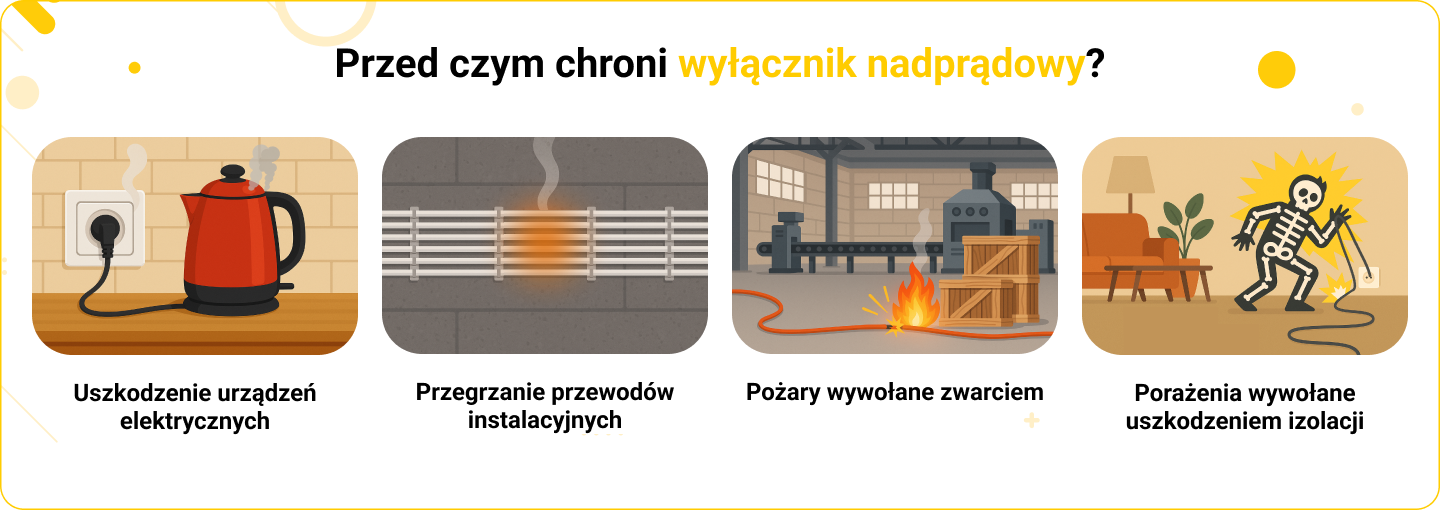

Zadaniem wyłącznika nadprądowego jest automatyczne odłączenie obwodu w przypadku wystąpienia zbyt dużego przepływu prądu. Dzięki temu zapobiega:

• uszkodzeniu urządzeń elektrycznych – nadmierny prąd może trwale uszkodzić elektronikę i silniki, co wiąże się z kosztownymi naprawami lub wymianą sprzętu,
• przegrzaniu przewodów instalacyjnych – długotrwałe przeciążenie może prowadzić do stopienia izolacji i pożaru,
• pożarom wywołanym zwarciem – nagły wzrost natężenia może wygenerować łuk elektryczny, który zapali materiały wokół przewodu,
• porażeniom elektrycznym wywołanym uszkodzeniem izolacji – w przypadku zwarcia z obudową metalową urządzenia lub przewodami ochronnymi.

To jeden z najważniejszych komponentów każdej bezpiecznej instalacji elektrycznej, który musi działać niezawodnie niezależnie od warunków.

Wyłącznik nadprądowy służy do ochrony instalacji elektrycznej przed skutkami zbyt wysokiego natężenia prądu, które może wystąpić na skutek przeciążenia lub zwarcia. Jego podstawową funkcją jest automatyczne odłączenie zasilania w obwodzie, w którym pojawiło się zagrożenie. Dzięki temu użytkownicy są chronieni przed porażeniem prądem, a urządzenia i przewody – przed trwałym uszkodzeniem lub przegrzaniem.

Zadaniem wyłącznika nadprądowego jest szybka reakcja na sytuacje niebezpieczne w obwodzie, takie jak:

• przeciążenie – gdy do jednego obwodu podłączonych jest zbyt wiele odbiorników (np. kilka grzejników lub urządzeń o dużym poborze mocy),
• zwarcie – czyli nagły przepływ prądu o bardzo dużym natężeniu, zwykle spowodowany uszkodzeniem izolacji lub błędem w instalacji.

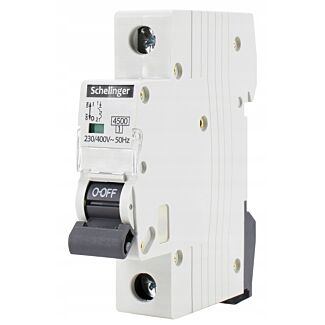

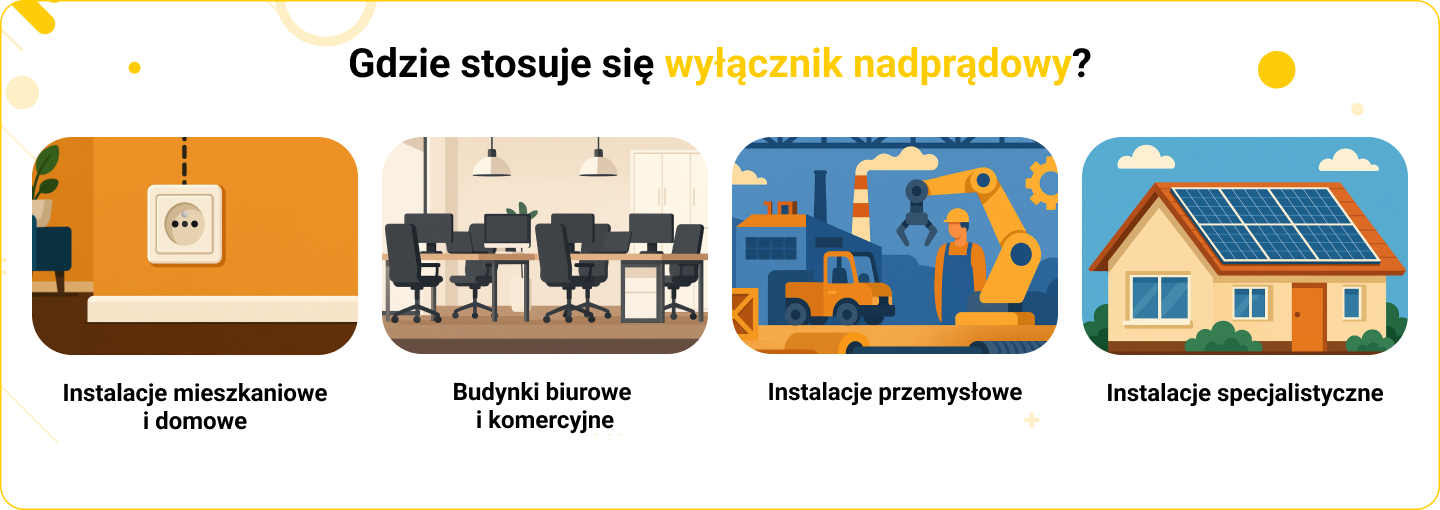

Zastosowanie wyłączników nadmiarowo-prądowych obejmuje praktycznie każdy rodzaj instalacji:

• Instalacje mieszkaniowe i domowe – chronią obwody oświetleniowe, gniazdka i urządzenia codziennego użytku.
• Budynki biurowe i komercyjne – zapewniają podział zabezpieczeń dla poszczególnych pomieszczeń lub stref funkcjonalnych.
• Instalacje przemysłowe – zabezpieczają linie zasilające silniki, transformatory, linie produkcyjne, maszyny.
• Instalacje specjalistyczne – stosowane w systemach fotowoltaicznych, automatyce budynkowej, serwerowniach czy rozdzielniach zasilających.

Wyłączniki nadprądowe typu S są niezastąpione wszędzie tam, gdzie instalacja elektryczna narażona jest na dynamiczne zmiany obciążenia, nieprzewidziane awarie lub intensywną eksploatację urządzeń. Ich obecność umożliwia bezpieczne korzystanie z energii elektrycznej bez ryzyka poważnych uszkodzeń lub zagrożenia zdrowia i życia.

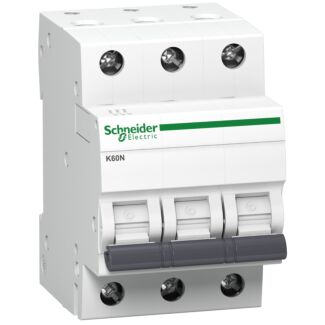

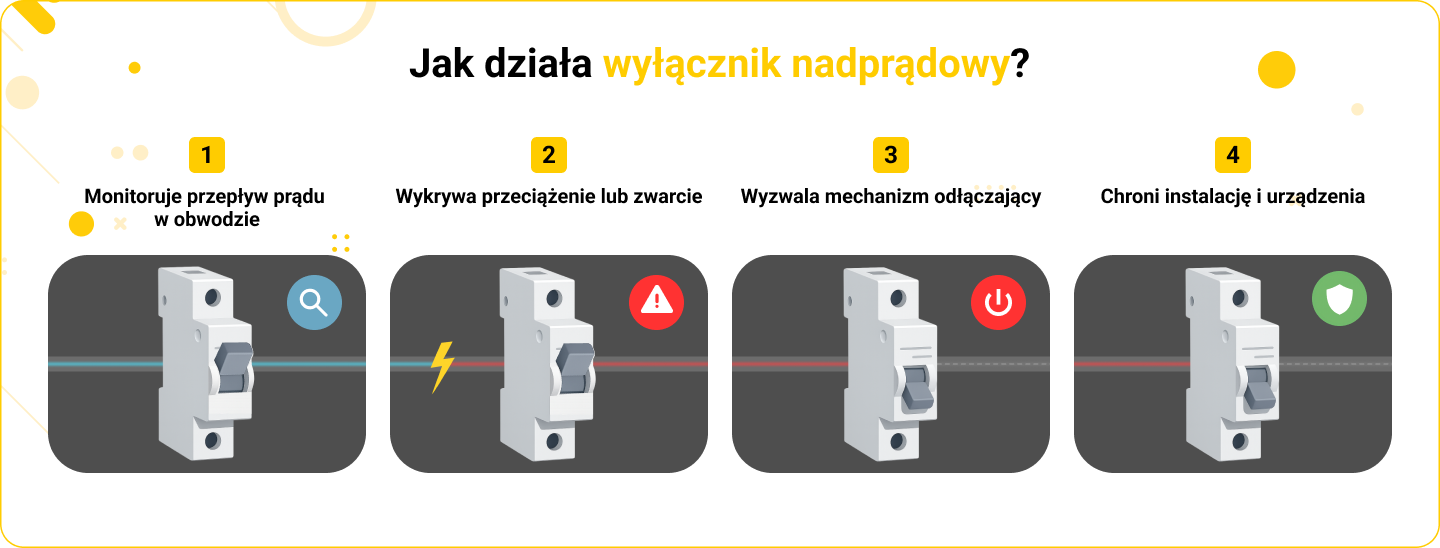

Wyłącznik nadprądowy działa automatycznie w momencie, gdy natężenie prądu przekroczy dopuszczalny próg określony przez producenta – czyli tzw. prąd znamionowy. Zasada działania wyłącznika nadmiarowo-prądowego w praktyce oznacza, że urządzenie wykrywa przeciążenie lub zwarcie i natychmiast rozłącza obwód, zapobiegając uszkodzeniom.

Wewnątrz wyłącznika znajdują się dwa niezależne mechanizmy wyzwalające, które reagują na różne rodzaje zagrożeń:

• Czujnik termiczny (bimetaliczny) – nagrzewa się przy przeciążeniu i wygina, rozłączając styki. Reaguje wolniej, ale skutecznie eliminuje długotrwałe przeciążenia.
• Cewka elektromagnetyczna – działa błyskawicznie w przypadku zwarcia. Wytwarza pole magnetyczne, które natychmiast przesuwa mechanizm i rozłącza obwód w ułamku sekundy.

Dzięki tej podwójnej konstrukcji, wyłącznik S jest w stanie skutecznie chronić instalację przed dwoma najczęstszymi zagrożeniami – przeciążeniem i zwarciem.

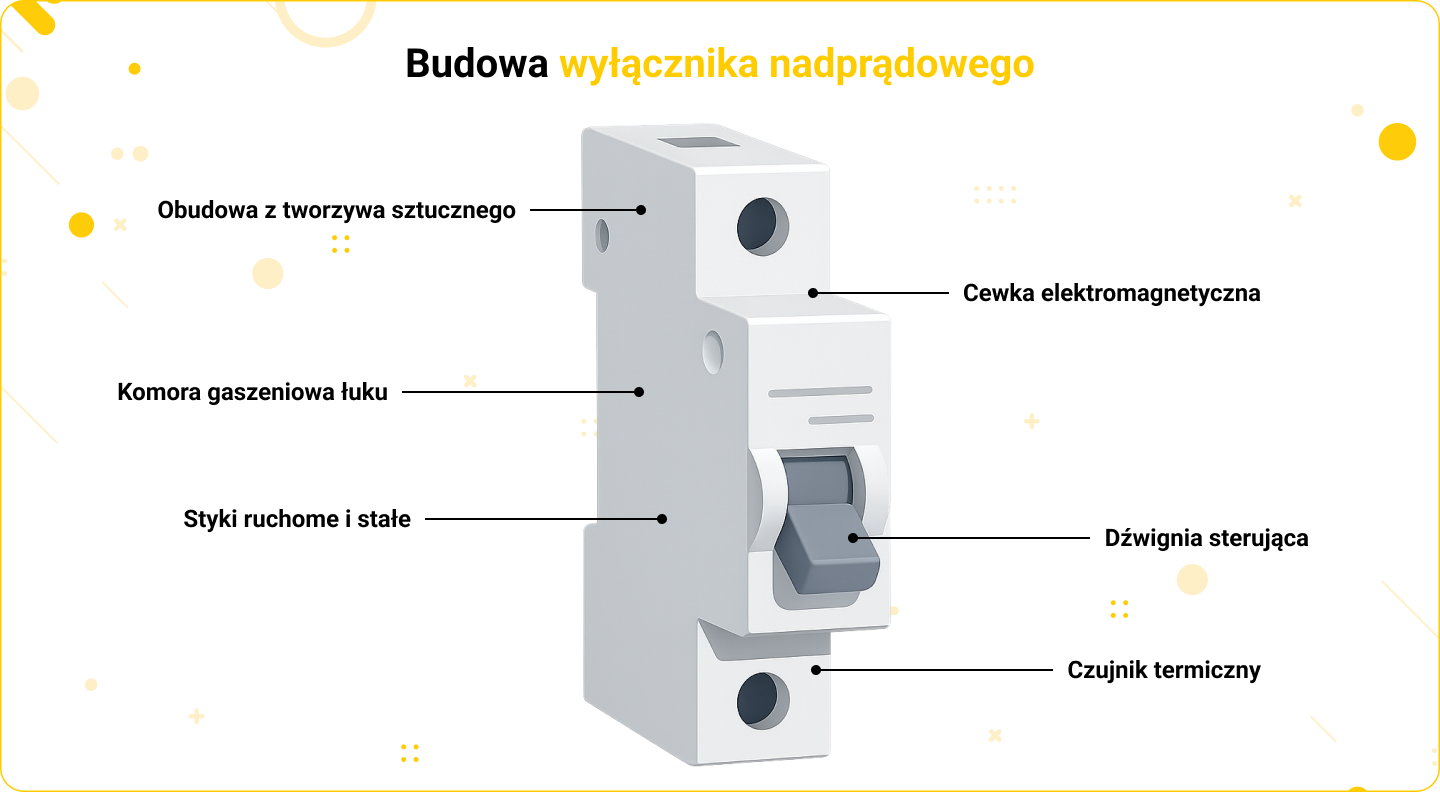

Budowa wyłącznika nadprądowego jest stosunkowo prosta, ale bardzo precyzyjna. Każdy element pełni określoną funkcję, a ich współpraca decyduje o skuteczności zabezpieczenia.

W typowym wyłączniku znajdują się:

• Obudowa z tworzywa sztucznego – odporna na wysokie temperatury i niepalna. Przystosowana do montażu na szynie DIN.
• Styki ruchome i stałe – przez nie przepływa prąd. W momencie zadziałania urządzenia, styki się rozłączają.
• Czujnik termiczny – bimetalowy element reagujący na podwyższoną temperaturę wywołaną przeciążeniem.
• Cewka elektromagnetyczna – odpowiada za natychmiastowe zadziałanie przy zwarciu.
• Komora gaszeniowa łuku – gasi łuk elektryczny, który powstaje podczas rozłączania obwodu.
• Dźwignia (klapka) sterująca – umożliwia ręczne wyłączenie lub załączenie obwodu.

Pomimo niewielkich rozmiarów, wyłącznik nadprądowy zawiera złożony mechanizm ochronny, który musi zadziałać precyzyjnie w ułamku sekundy.

Każdy wyłącznik zawiera oznaczenia techniczne, które informują o jego właściwościach. Ich prawidłowe odczytanie ma kluczowe znaczenie przy projektowaniu instalacji i doborze zabezpieczeń.

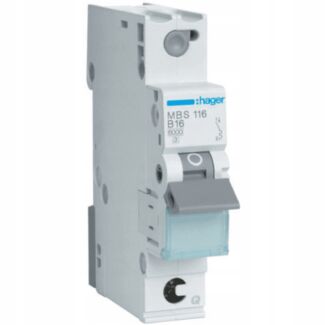

Przykład oznaczenia: Wyłącznik nadprądowy bezpiecznik 1P B 16A 230/400V 6kA

Interpretacja poszczególnych elementów:

• 1P –liczba biegunów (1P, 2P, 3P lub 4P)
• B – charakterystyka wyzwalania (B, C, D) (więcej o charakterystykach wyzwalania przeczytasz tutaj).
• 16A – prąd znamionowy w amperach (czyli maksymalny prąd ciągły, który może przepływać przez wyłącznik),
• 230/400V – napięcie znamionowe pracy (instalacje jedno- i trójfazowe),
• 6kA – zdolność zwarciowa (czyli maksymalny prąd zwarciowy, który urządzenie może bezpiecznie wyłączyć).

Najczęściej jednak wyłączniki nadprądowe określa się za pomocą połączenia charakterystyki wyzwalania oraz prądu znamionowego. Często możesz spotkać takie oznaczenia jak: wyłącznik nadprądowy C25, bezpiecznik B16, bezpiecznik C16, wyłącznik nadprądowy B10, wyłącznik nadprądowy B20, wyłącznik nadprądowy B6 czy wyłącznik nadprądowy C20.

Więc, co oznacza bezpiecznik B10? Zgodnie z powyższym, wiesz już, że jest to wyłącznik nadprądowy o charakterystyce wyzwalania typu B i prądzie znamionowym 10A. Tego typu wyłącznik nadprądowy służy do ochrony obwodów oświetleniowych i niskoprądowych w instalacjach domowych i biurowych, gdzie nie występują duże prądy rozruchowe.

Większość wyłączników nadprądowych produkowana jest w standardzie modułowym. Oznacza to, że mają ustandaryzowaną szerokość – najczęściej ok. 18 mm na jeden biegun – i są przystosowane do montażu na szynie DIN 35 mm.

Dostępne są wersje:

• 1P – jedno biegunowe (dla instalacji jednofazowych),
• 2P – dwubiegunowe (dla obwodów z przewodem neutralnym),
• 3P – trójbiegunowe (dla instalacji trójfazowych),
• 4P – czterobiegunowe (trzy fazy + neutralny, np. dla dużych odbiorników trójfazowych z N).

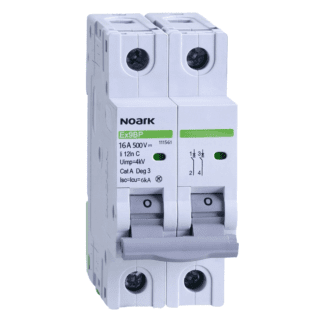

Ciekawym rozwiązaniem są wyłączniki nadprądowe SLIM serii Ex9B40J (Noark), które posiadają mniejszą szerokość, ¾ standardowego modułu. Bezpieczniki w wersji slim są świetnym wyborem dla małych rozdzielnic, gdzie ilość miejsca jest ograniczona.

W dokumentacji technicznej i schematach elektrycznych wyłącznik nadprądowy oznaczany jest symbolem graficznym zgodnym z normą. Symbol zabezpieczenia nadprądowego najczęściej ma postać prostokąta z przekątną lub oznaczenia „S” (np. „S301 B16”).

Można również spotkać oznaczenia:

• QF – zgodnie z nomenklaturą IEC dla wyłączników,
• ES lub esy – jako potoczne nazwy wśród instalatorów,
• „S” lub „bezpiecznik S” – określenie funkcjonalne stosowane w Polsce.

Ponadto, warto zwrócić uwagę również na oznaczenia certyfikatów, takie jak CE, VDE, PN-EN 60898, które świadczą o zgodności z normami europejskimi i krajowymi.

Wyłącznik nadprądowy to niezawodne zabezpieczenie każdej instalacji elektrycznej. Jego głównym zadaniem jest szybka reakcja na przeciążenie lub zwarcie, co pozwala skutecznie chronić użytkowników i urządzenia elektryczne.

Dzięki prostej konstrukcji, różnorodności charakterystyk oraz szerokiemu zakresowi prądów znamionowych, wyłączniki nadmiarowo-prądowe są stosowane w domach, zakładach przemysłowych, biurach i systemach automatyki. Ich prawidłowy dobór powinien zawsze uwzględniać typ obciążenia, przekrój przewodów, charakterystyki B/C/D oraz warunki pracy.
