Jaki ogranicznik przepięć wybrać? T1, T2, DC, BC – który sprawdzi się w Twojej instalacji?

Tagi

Wybór odpowiedniego ogranicznika przepięć to kluczowy element projektowania nowoczesnej, bezpiecznej instalacji elektrycznej – zarówno w budynkach mieszkalnych, jak i przemysłowych. Właściwe dopasowanie typu ochronnika do konkretnego układu zasilania, poziomu zagrożenia oraz rodzaju odbiorników pozwala uniknąć kosztownych uszkodzeń urządzeń, przestojów w pracy, a w skrajnych przypadkach – nawet pożarów. W tym artykule wyjaśniamy, jak dobrać ogranicznik przepięć do domu, mieszkania lub instalacji fotowoltaicznej, a także jakie znaczenie ma wybór między ogranicznikiem iskiernikowym a warystorowym. Podpowiemy również, czy ogranicznik przepięć 3- czy 4-polowy będzie odpowiedni, i rozwiejemy wątpliwości, co lepiej chroni: ogranicznik przepięć czy listwa przeciwprzepięciowa.

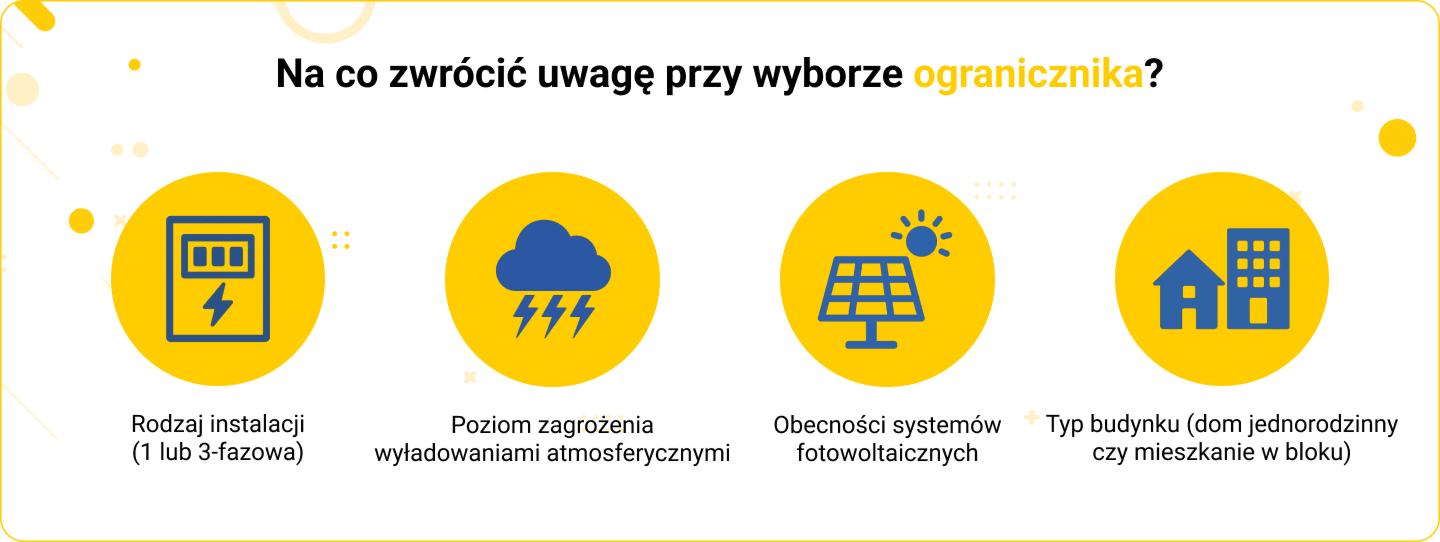

Na co zwrócić uwagę przy wyborze ogranicznika?

Wielu inwestorów, planując instalację elektryczną, pyta: jaki ogranicznik przepięć wybrać? Odpowiedź zależy od wielu czynników – rodzaju instalacji, poziomu zagrożenia wyładowaniami atmosferycznymi, obecności systemów fotowoltaicznych, a nawet typu budynku (wolnostojący dom jednorodzinny czy mieszkanie w bloku). Wybór ogranicznika powinien być dokonany na podstawie analizy potrzeb i konfiguracji sieci, a nie tylko na podstawie parametrów katalogowych czy najniższej ceny.

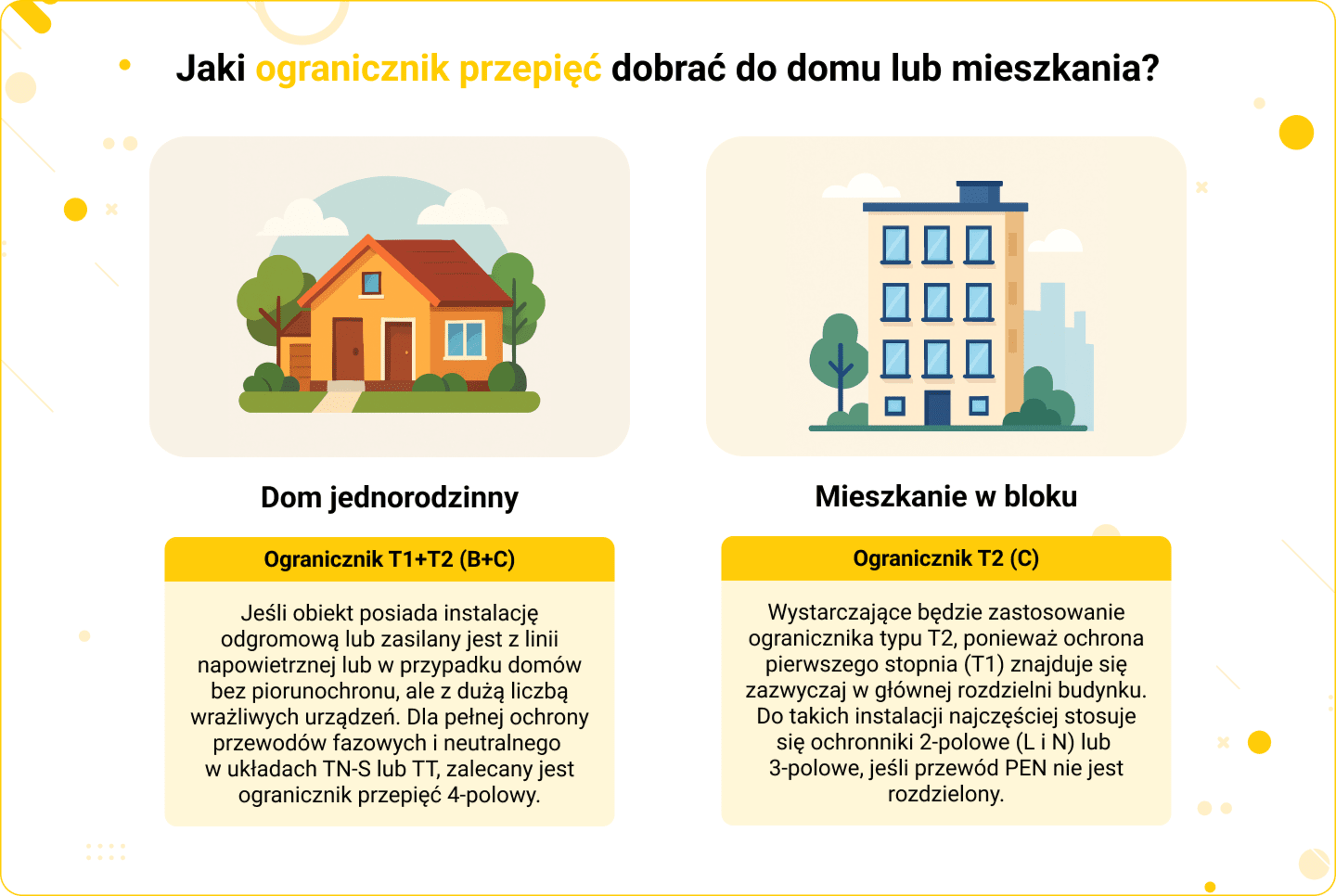

Jak dobrać ogranicznik przepięć do domu lub mieszkania?

Podstawowym kryterium doboru jest rodzaj obiektu oraz charakter instalacji elektrycznej. Inaczej wygląda sytuacja w budynku wolnostojącym, a inaczej w mieszkaniu zasilanym z rozdzielni zbiorczej.

W domu jednorodzinnym:

Jeśli obiekt posiada instalację odgromową lub zasilany jest z linii napowietrznej – należy stosować ogranicznik o pełnym zakresie działania, np. T1+T2 (BC).
W przypadku domów bez piorunochronu, ale z dużą liczbą wrażliwych urządzeń (komputery, serwery, automatyka), warto rozważyć również ochronnik typu BC jako pierwszy i jedyny poziom zabezpieczenia.
Dla pełnej ochrony przewodów fazowych i neutralnego w układach TN-S lub TT, zalecany jest ogranicznik przepięć 4-polowy.

W mieszkaniu w bloku:

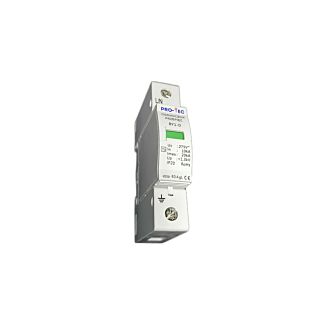

Wystarczające będzie zastosowanie ogranicznika typu T2, ponieważ ochrona pierwszego stopnia (T1) znajduje się zazwyczaj w głównej rozdzielni budynku.
Do takich instalacji najczęściej stosuje się ochronniki 2-polowe (L i N) lub 3-polowe, jeśli przewód PEN nie jest rozdzielony.

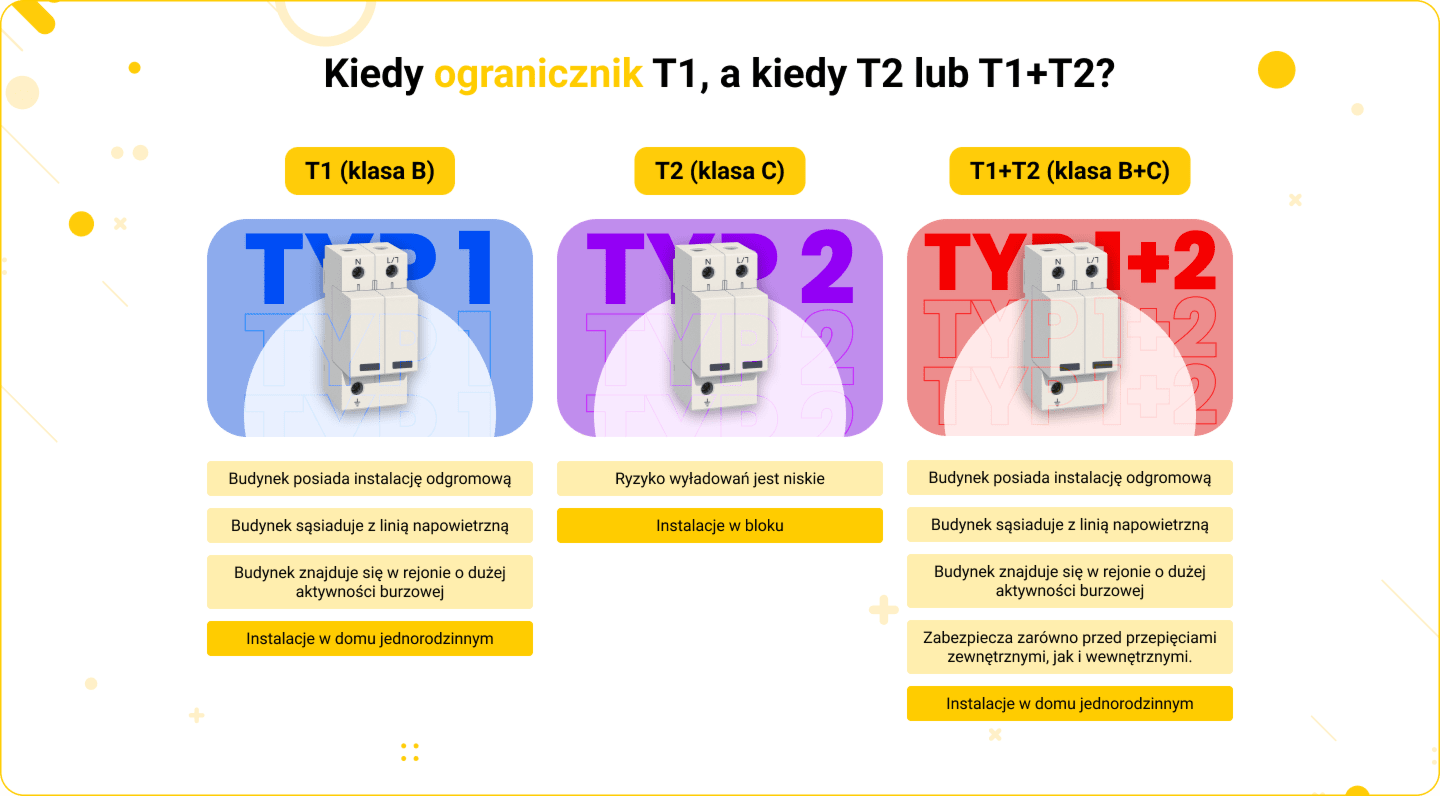

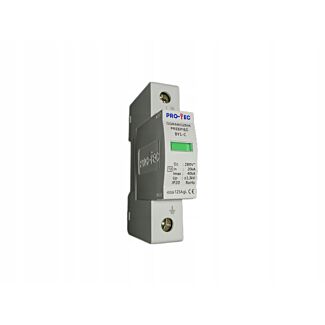

Kiedy ogranicznik T1, a kiedy T2 lub T1+T2?

Pytanie „kiedy ogranicznik T1, a kiedy T2?” pojawia się regularnie podczas planowania instalacji. Kluczowa jest ocena zagrożenia – zarówno atmosferycznego, jak i przemysłowego.

Jeśli budynek posiada instalację odgromową, sąsiaduje z linią napowietrzną, lub znajduje się w rejonie o dużej aktywności burzowej – zastosowanie ogranicznika T1 (lub kombinowanego T1+T2) jest obowiązkowe.
Jeżeli ryzyko wyładowań jest niskie (np. zasilanie kablowe, brak instalacji odgromowej), można ograniczyć się do ogranicznika typu T2, montowanego w rozdzielnicy głównej lub lokalnej.

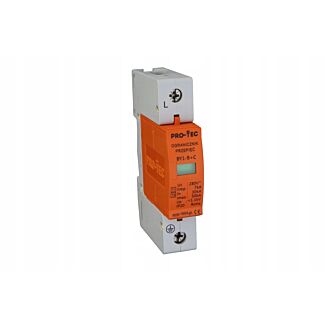

Ogranicznik przepięć T1+T2 (B+C) jest najbardziej uniwersalnym rozwiązaniem – zabezpiecza zarówno przed przepięciami zewnętrznymi, jak i wewnętrznymi. W domach jednorodzinnych to obecnie najczęstszy wybór.

Ale co w ogóle oznaczają oznaczenia T1, T2 i T1+T2? Oznaczenia te to klasyfikacja ograniczników przepięć zgodna z normą PN-EN 61643-11, która określa poziom i charakter ochrony, jaki dany ogranicznik zapewnia. Czyli, są to typy ochrony, których dobór zależy od ryzyka przepięciowego. Więcej o typach ograniczników pisaliśmy tutaj.

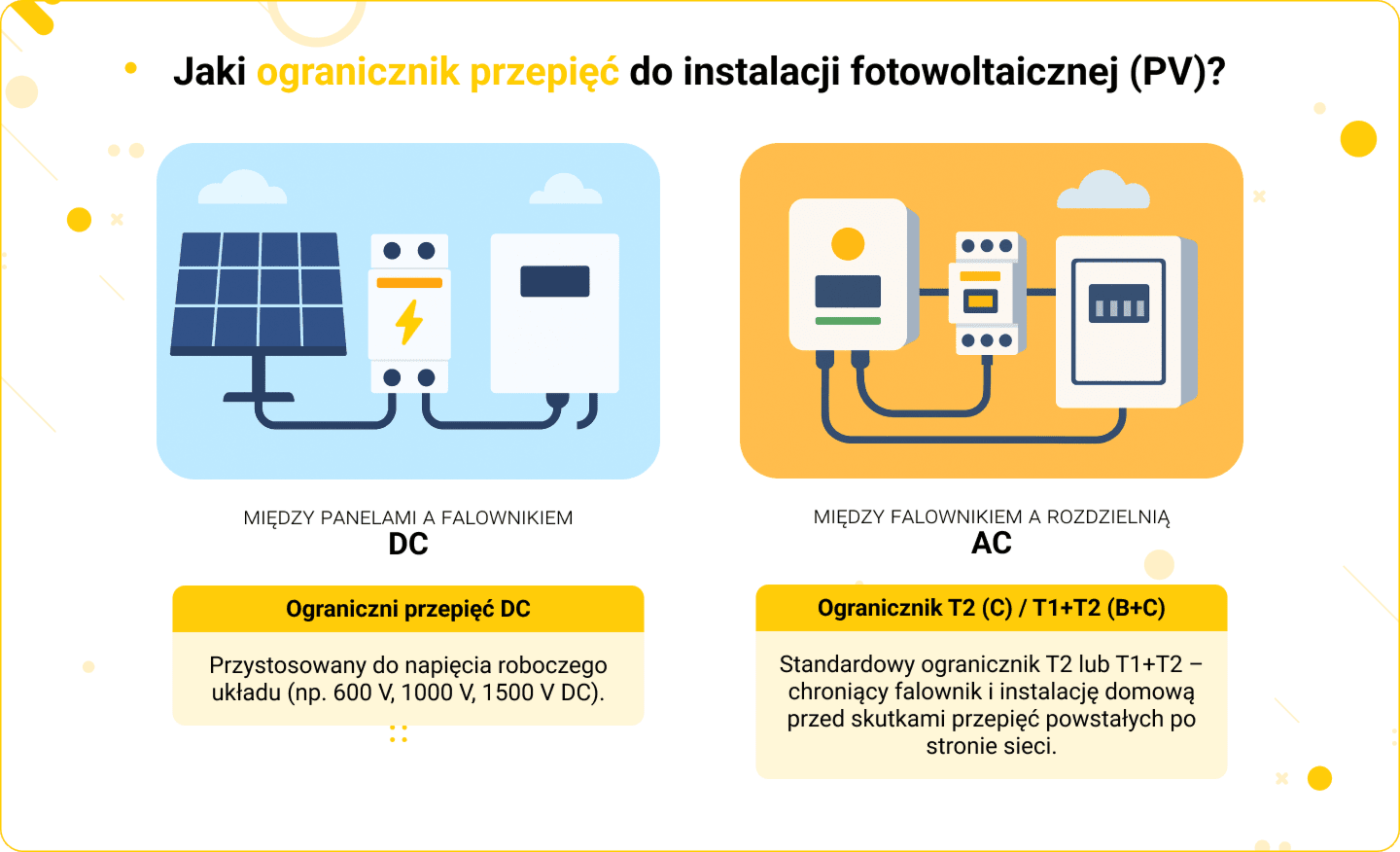

Jaki ogranicznik przepięć do instalacji fotowoltaicznej (PV)?

Systemy PV wymagają ochrony po obu stronach falownika.

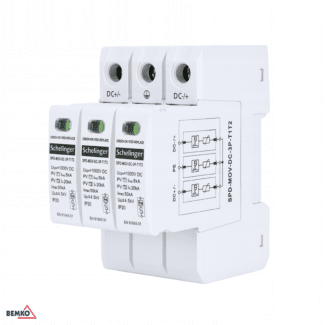

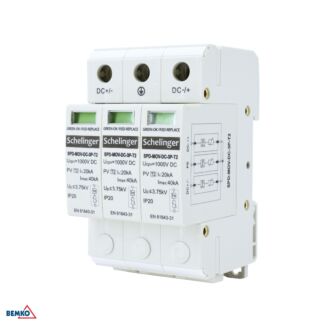

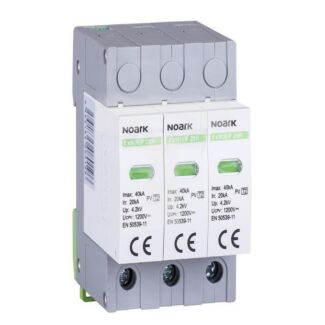

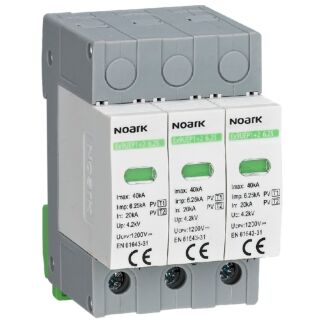

Po stronie DC (między panelami a falownikiem) należy stosować ograniczniki przepięć DC, przystosowane do napięcia roboczego układu (np. 600 V, 1000 V, 1500 V DC).
Po stronie AC (między falownikiem a rozdzielnią) powinien znaleźć się standardowy ogranicznik typu T2 lub T1+T2 – chroniący falownik i instalację domową przed skutkami przepięć powstałych po stronie sieci.

W systemach rozbudowanych (np. z dużą odległością pomiędzy falownikiem a panelami) często stosuje się ograniczniki DC po obu stronach – zarówno przy generatorze, jak i przy falowniku.

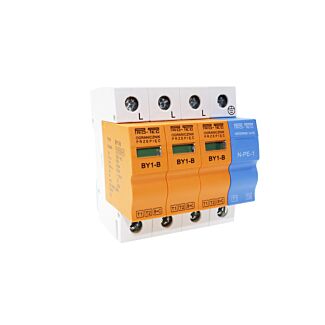

Ogranicznik przepięć 3- czy 4-polowy?

To, czy powinieneś zastosować ogranicznik przepięć 3-polowy czy 4-polowy, zależy od typu układu sieciowego w Twoim obiekcie:

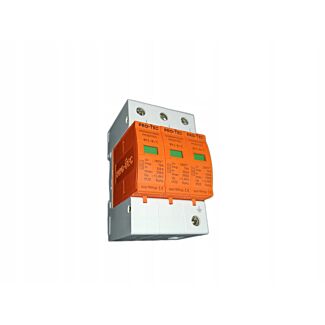

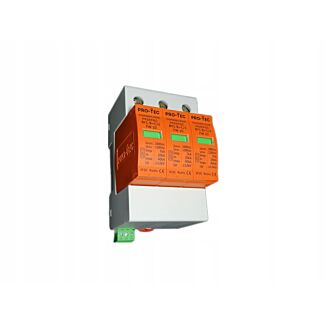

3-polowy ogranicznik znajduje zastosowanie w instalacjach typu TN-C, gdzie przewód PEN pełni jednocześnie funkcję ochronną i neutralną – w takich przypadkach tor N nie jest chroniony osobno.

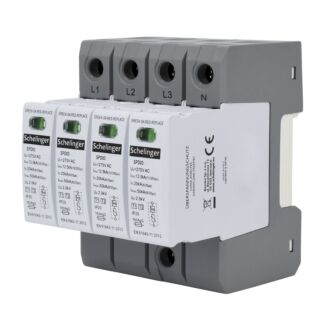

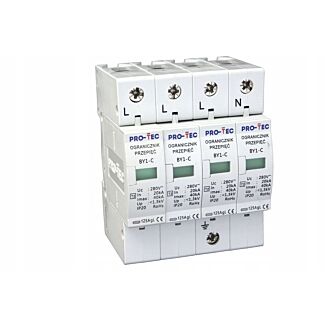

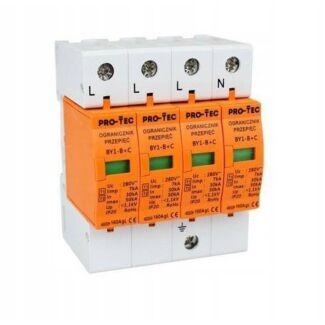

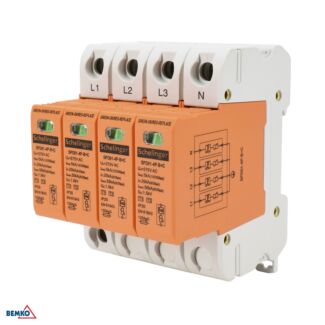

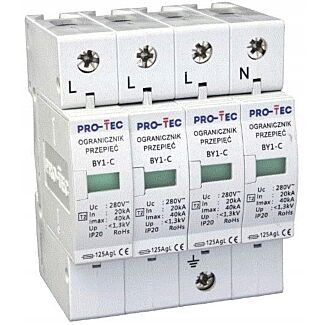

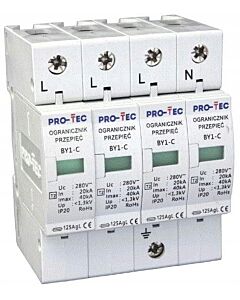

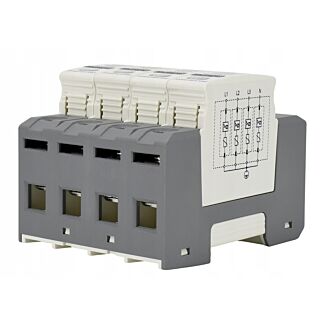

4-polowy ogranicznik jest odpowiedni dla układów TT, TN-S, TN-C-S, gdzie przewód PE i N są rozdzielone – co jest standardem w nowoczesnych instalacjach domowych. Taki ogranicznik zapewnia pełną ochronę torów L1, L2, L3 oraz N, co szczególnie istotne przy delikatnych odbiornikach.

Ogranicznik przepięć iskiernikowy czy warystorowy?

Wybór między ogranicznikiem iskiernikowym a warystorowym zależy od tego, jakiej ochrony potrzebuje dana instalacja oraz jakiego typu przepięcia mogą w niej występować.

Iskiernikowe ograniczniki przepięć (z iskiernikiem gazowym lub łukowym) są odporne na bardzo duże prądy udarowe i idealnie sprawdzają się jako ograniczniki T1. Charakteryzują się wysoką trwałością i niskim napięciem upływowym, ale mogą powodować krótkotrwałe przerwy w obwodzie oraz wymagają większej ostrożności w układach z RCD.
Warystorowe ograniczniki przepięć (MOV) są szybsze, cichsze i bardziej kompaktowe. Doskonale sprawdzają się jako T2 i T3. Są jednak bardziej podatne na zużycie, dlatego warto wybierać modele z optycznym wskaźnikiem zużycia lub z funkcją wymiennych wkładek.

W praktyce najlepszym rozwiązaniem jest zastosowanie ograniczników hybrydowych, które łączą oba mechanizmy – iskiernik wstępny dla wyładowań wysokiej energii i warystor do szybkiej reakcji na przepięcia wewnętrzne.

Co wybrać: ogranicznik przepięć czy listwę przeciwprzepięciową?

To pytanie pojawia się szczególnie wśród użytkowników, którzy chcą chronić konkretne urządzenia – np. komputer, telewizor czy router.

Listwa przeciwprzepięciowa może być dobrym uzupełnieniem ochrony, ale nie zastąpi ochronnika montowanego w rozdzielnicy.

Podsumowanie – jaki ogranicznik przepięć wybrać?

Wybór ogranicznika przepięć powinien być przemyślaną decyzją, uwzględniającą nie tylko typ budynku, ale też sposób zasilania, obecność instalacji odgromowej, zastosowanie systemów fotowoltaicznych, układ sieciowy i klasę chronionych urządzeń. Współczesne instalacje coraz częściej wymagają ochrony zarówno przed zjawiskami atmosferycznymi, jak i przepięciami generowanymi wewnętrznie – co sprawia, że standardem staje się stosowanie ochronników T1+T2 lub ich odpowiedników z oznaczeniem BC. Poniżej podglądowa lista, jaki ogranicznik przepięć będzie najlepszy dla konkretnej sytuacji:

Do domu jednorodzinnego z instalacją odgromową: T1+T2 (B+C), 4-polowy.
Do domu bez instalacji odgromowej: minimum T2, najlepiej typ B+C.
Do mieszkania w budynku wielorodzinnym: T2, dopasowany do układu sieci.
Do instalacji fotowoltaicznej (PV): ogranicznik DC po stronie paneli + T2/T1+T2 po stronie AC.
Do sieci typu TNC: ogranicznik 3-polowy.
Do sieci TT lub TN-S: ogranicznik 4-polowy.
Dla pełnej ochrony i elastyczności: ogranicznik hybrydowy iskiernikowo-warystorowy z wymiennymi wkładami i optycznym wskaźnikiem zużycia.
Dla konkretnego urządzenia końcowego: listwa przeciwprzepięciowa jako dodatkowa warstwa ochrony, nigdy jako jedyne zabezpieczenie.

W razie wątpliwości, warto skonsultować wybór ogranicznika z elektrykiem lub skorzystać z pomocy technicznej – źle dobrany ochronnik może nie tylko nie zadziałać, ale także narazić instalację na jeszcze większe ryzyko.
