Opis
SPD01-4P-C — T2 (C)

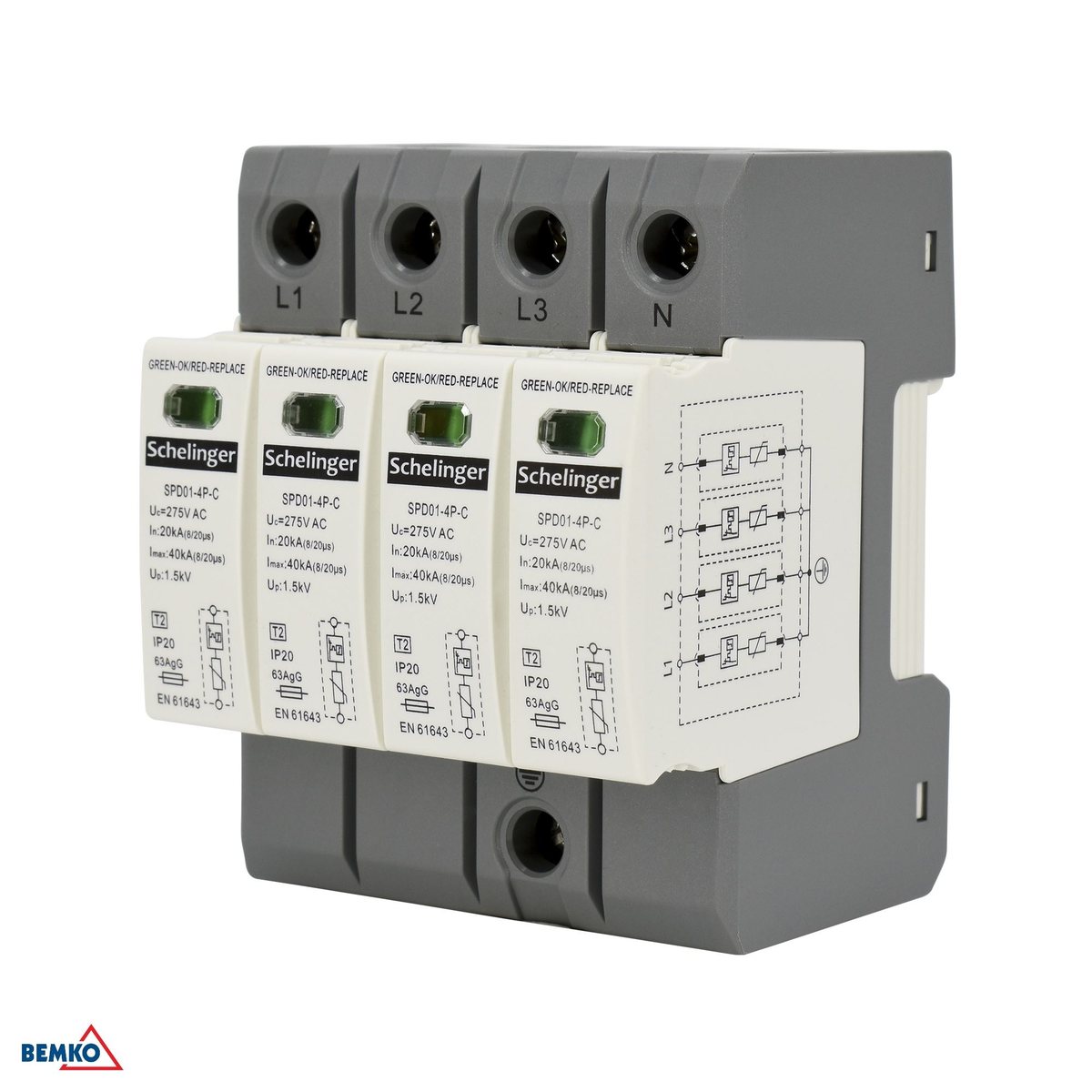

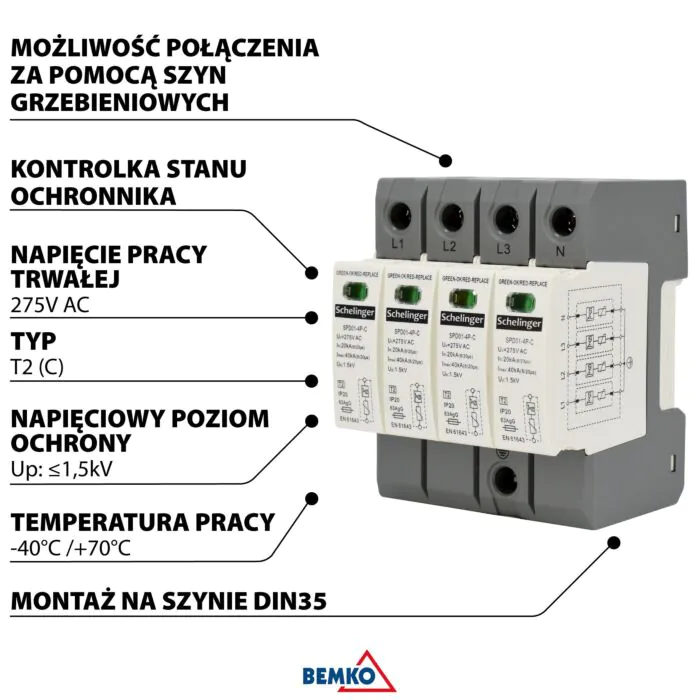

Ogranicznik przepięć 4-biegunowy, z wymienną wkładką i kontrolką stanu.
T2 (C) • 4P • Up ≤ 1,5 kV • Uc 275 V AC.
Kod producenta: A51-SPD01-4P-C | EAN: 5900280964540
Ogranicznik przepięć Schelinger SPD01-4P-C przejmuje udar w instalacji zasilającej budynek i sprowadza go do ziemi, zanim dojdzie do odbiorników. To, ile z przepięcia dotrze dalej, opisuje jedna liczba: napięciowy poziom ochrony Up ≤ 1,5 kV. Wersja T2 chroni to, co stoi za nią: podrozdzielnicę i obwody odbiorcze.
T2 (C)
Klasa T2 — drugi stopień, do podrozdzielnic i obwodów odbiorczych.
Up ≤ 1,5 kV
Tyle napięcia przepuszcza ogranicznik dalej. Im mniej, tym łagodniej dla elektroniki.
Wymienna wkładka
Po zadziałaniu wymieniasz sam moduł. Aparat, zaciski i okablowanie zostają na miejscu.

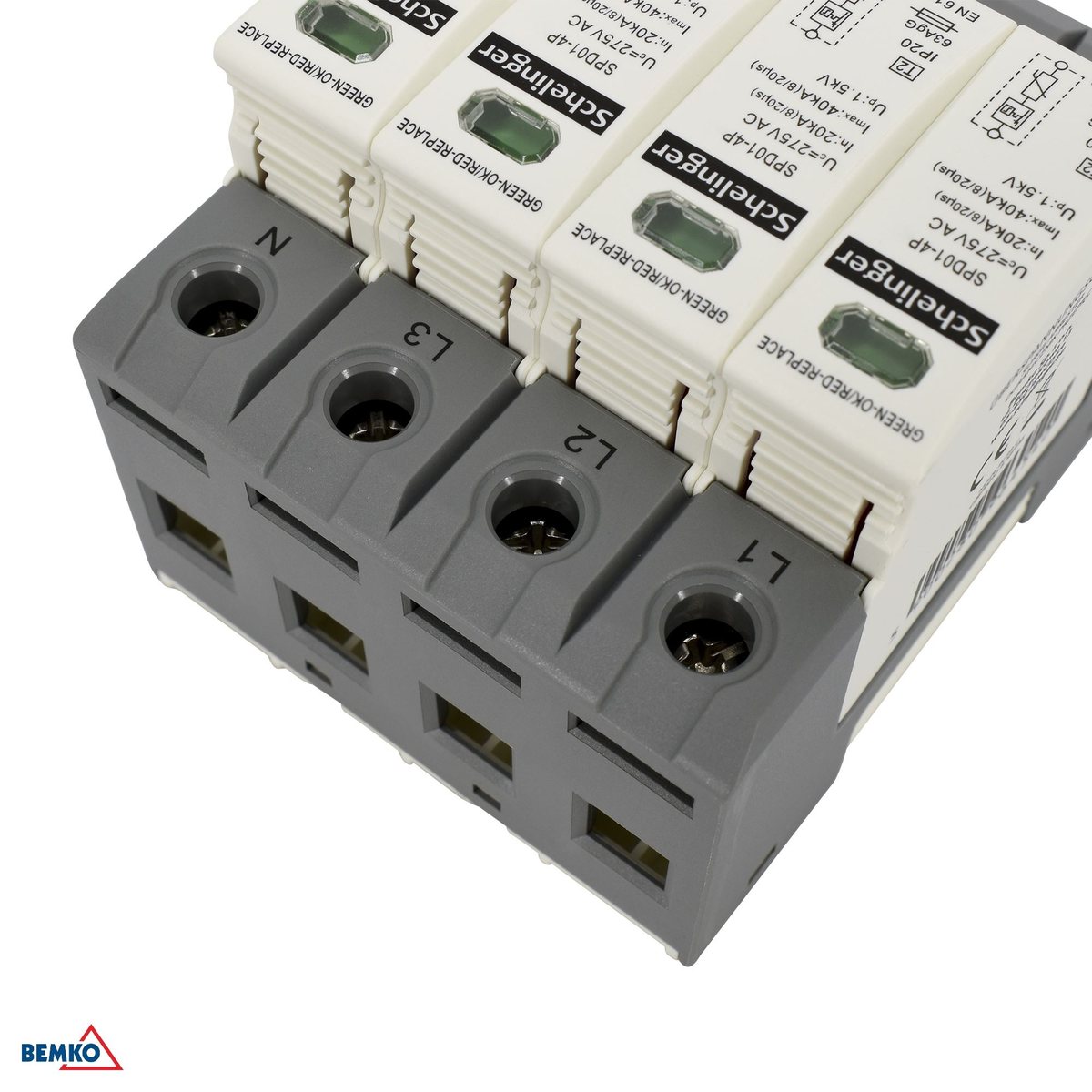

Kontrolka stanu
Zielone okienko — wkładka sprawna. Czerwone — do wymiany. Widać przy przeglądzie, bez pomiarów.
Dobór typu
Który stopień ochrony jest Ci potrzebny
Ten model jest klasy T2 (C)
Klasę T2 montuje się w podrozdzielnicy i w mieszkaniu w bloku, gdzie pierwszy stopień ochrony stoi już w rozdzielnicy budynku. Chroni przed przepięciami indukowanymi i tym, co przepuścił stopień wcześniejszy.
Kiedy to nie wystarczy
Jeżeli budynek ma instalację odgromową albo zasilanie napowietrzne, przed tym ogranicznikiem musi stać stopień T1+T2. Sam T2 nie jest przewidziany do przejęcia bezpośredniego udaru piorunowego.
Ile biegunów wybrać
Ten model ma 4P. Wykonanie trój- i czterobiegunowe odpowiada instalacji trójfazowej; jednobiegunowe — jednofazowej. Liczba biegunów musi zgadzać się z układem sieci, nie z liczbą chronionych obwodów.
Dobór pod kątem typu — poradnik
Jeżeli nie masz pewności, który stopień jest u Ciebie potrzebny, opisaliśmy to osobno: jaki ogranicznik przepięć wybrać.
Parametry

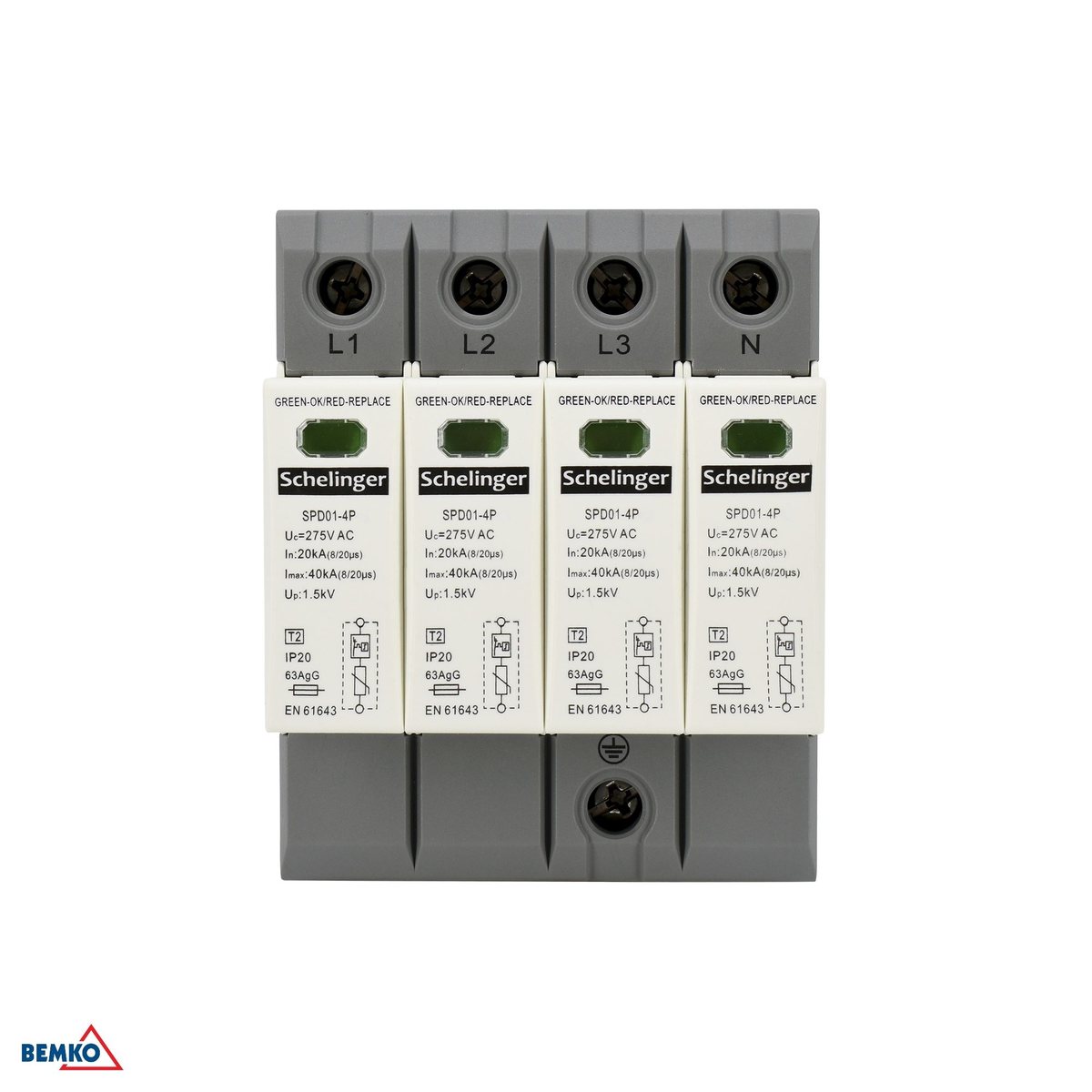

Co znaczą liczby na obudowie
Up — jedyna liczba, którą „widzi” Twój sprzęt
Up ≤ 1,5 kV to napięcie, jakie ogranicznik przepuszcza dalej w czasie udaru. Wszystkie pozostałe parametry mówią, ile aparat wytrzyma; ta jedna mówi, co dostanie odbiornik.
Dwie fale, dwa różne prądy
In 20 kA to prąd w fali 8/20 µs, czyli przepięcia indukowanego — krótszego, ale występującego znacznie częściej.
In czy Imax — na którą liczbę patrzeć
In 20 kA to prąd, który ogranicznik wytrzymuje wielokrotnie. 40 kA jako Imax to wartość graniczna, jednorazowa. Dobiera się według In — Imax jest zapasem, a nie parametrem pracy.
Uc — napięcie, przy którym aparat nie przewodzi
Uc 275 V AC. Poniżej tej wartości ogranicznik jest dla instalacji niewidoczny; powyżej zaczyna odprowadzać prąd.
Eksploatacja
Co zrobisz, kiedy ogranicznik zadziała
Ogranicznik zużywa się przy pracy
Każdy przejęty udar zużywa wkładkę. To nie jest awaria — tak działa ochrona przeciwprzepięciowa. Pytanie brzmi tylko, co trzeba zrobić potem.
Kontrolka mówi to bez narzędzi
zielona — wkładka sprawna; czerwona — do wymiany. Przy przeglądzie rozdzielnicy wystarczy spojrzeć — nie trzeba mierzyć ani rozłączać instalacji.
Wymieniasz wkładkę, nie aparat
tak — po zadziałaniu wymienia się moduł, nie cały aparat. Podstawa zostaje na szynie razem z podłączonymi przewodami, więc wymiana nie wymaga przekładania okablowania.
Montaż
Żeby ochrona naprawdę działała
Zabezpieczenie przed ogranicznikiem
Ogranicznik pracuje za własnym zabezpieczeniem nadprądowym. W praktyce instalatorskiej stosuje się do tego wkładkę topikową — przy bardzo dużym udarze przepala się, zamiast uszkodzić się mechanicznie.
Krótkie przewody, blisko chronionego sprzętu
Skuteczność ochrony spada wraz z długością przewodów przyłączeniowych. Praktyczna zasada mówi o odległości do 10 m między ogranicznikiem a chronionym urządzeniem, a między stopniami T1 i T2 — o co najmniej 10 m przewodu albo dławiku separującym.

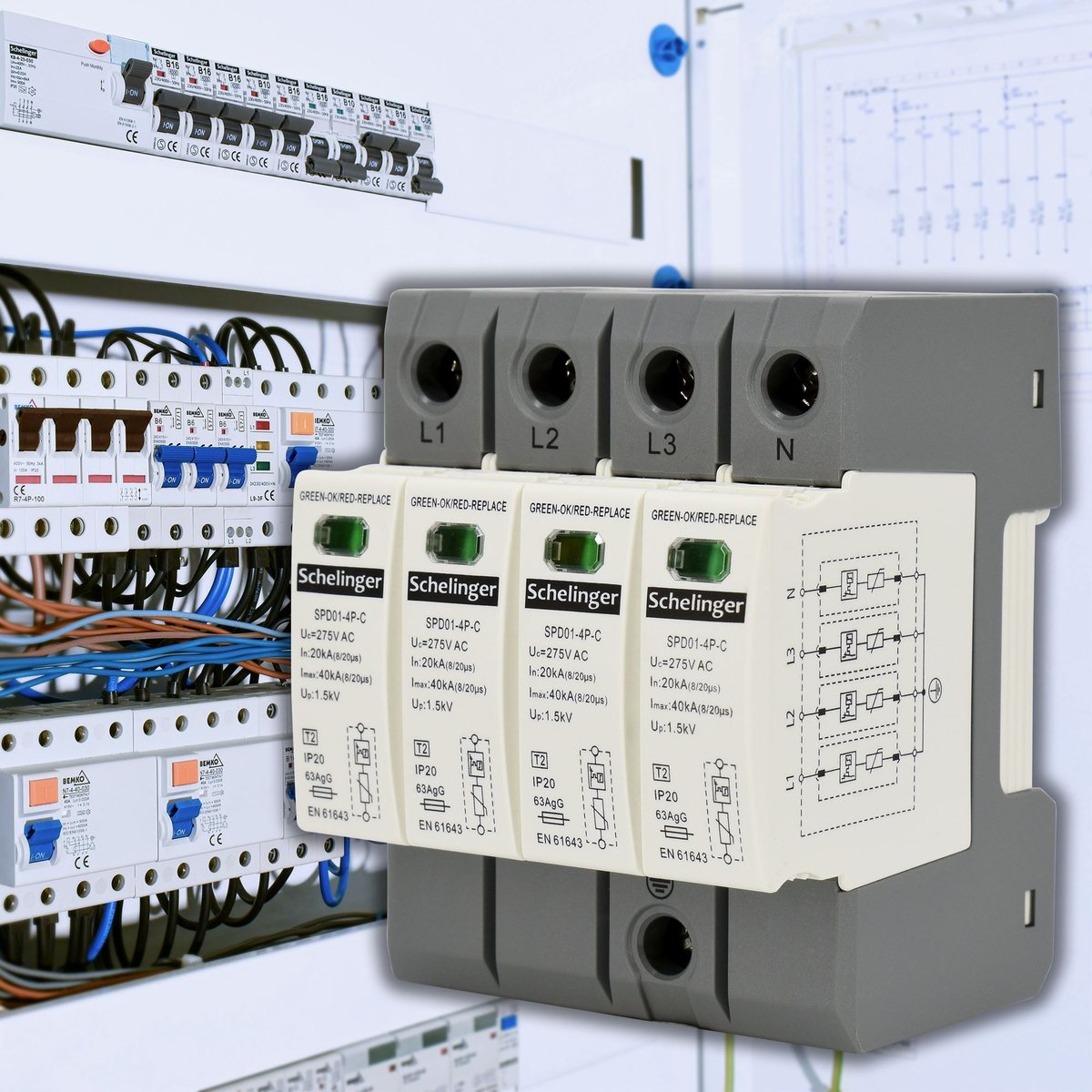

Zaciski i miejsce na szynie
maks. 35 mm², stal ocynkowana. tak — możliwość połączenia szynami grzebieniowymi. Montaż na Szyna DIN/TH 35 mm, szerokość 72 mm.
Jak go podłączyć — poradnik
Schemat i kolejność podłączenia opisaliśmy osobno: jak i gdzie zamontować ogranicznik przepięć.
Dobór wariantu
Który ogranicznik Schelinger wybrać
Cała rodzina ma wymienne wkładki, kontrolkę stanu i te same zaciski. Różni ją klasa ochrony, prąd udarowy i liczba biegunów.
T2 (C) • 4P
Klasa T2, Up ≤ 1,5 kV.
A51-SPD01-1P-B+C
Klasa T1+T2 — na wejście instalacji budynku, tam gdzie jest instalacja odgromowa albo zasilanie napowietrzne. Zobacz A51-SPD01-1P-B+C.
A51-SPD01-1P-C
Ten sam ogranicznik w wykonaniu 1-biegunowym — do sieci jednofazowej. Zobacz A51-SPD01-1P-C.
A51-SPD01-4P-B+C
Klasa T1+T2 — na wejście instalacji budynku, tam gdzie jest instalacja odgromowa albo zasilanie napowietrzne. Zobacz A51-SPD01-4P-B+C.
A51-SPD02-1P-B+C
Klasa T1+T2 — na wejście instalacji budynku, tam gdzie jest instalacja odgromowa albo zasilanie napowietrzne. Zobacz A51-SPD02-1P-B+C.
A51-SPD02-4P-B+C
Klasa T1+T2 — na wejście instalacji budynku, tam gdzie jest instalacja odgromowa albo zasilanie napowietrzne. Zobacz A51-SPD02-4P-B+C.
Do pobrania
Dokumentacja do odbioru instalacji
Karta katalogowa, instrukcja i deklaracja zgodności — ochrona przeciwprzepięciowa jest jedną z pozycji sprawdzanych przy odbiorze instalacji.
- Karta katalogowa serii (PDF)
- Instrukcja montażu (PDF)
- Karta z katalogu 2024 (PDF)
- Deklaracja zgodności UE (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A51-SPD01-4P-C
- Marka
- Schelinger
- Liczba biegunów
- 4P
- Typ
- T2 (C)
- Technologia
- warystorowy (MOV)
- Liczba modułów
- 4
- Napięcie pracy trwałej
- Uc: 275 V AC
- Napięciowy poziom ochrony
- Up: ≤ 1,5 kV
- Znamionowy prąd wyładowczy
- In: 20 kA (8/20 µs)
- Graniczny prąd wyładowczy
- Imax: 40 kA (8/20 µs)
- Wymienna wkładka
- tak — po zadziałaniu wymienia się moduł, nie cały aparat
- Kontrolka stanu
- zielona — wkładka sprawna; czerwona — do wymiany
- Pojemność zacisków
- maks. 35 mm²
- Materiał zacisków
- stal ocynkowana
- Szyny grzebieniowe
- tak — możliwość połączenia szynami grzebieniowymi
- Montaż
- Szyna DIN/TH 35 mm
- Szerokość
- 72 mm
- Wysokość
- 68 mm
- Długość
- 90 mm
- Stopień szczelności
- IP20
- Temperatura pracy
- od -40 °C do +70 °C
- Normy z deklaracji zgodności
- PN-EN 61643-11
- Deklaracja zgodności UE
- deklaracja-zgodnosci-ue-ograniczniki-przepiec-spd
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Karton
- 36
- Graniczny prąd wyłądowczy (8/20us)
- Imax: 40 kA
- EAN
- 5900280964540
Zanim zamówisz: ogranicznik musi mieć własne zabezpieczenie nadprądowe przed sobą i sprawne uziemienie — bez tego nie ma czym odprowadzić udaru. Liczba biegunów musi odpowiadać układowi sieci, a nie liczbie chronionych obwodów. Wkładki wymienne są dostępne osobno.
