W dobie zaawansowanej elektroniki i rosnącej liczby urządzeń podłączanych do instalacji elektrycznych ochrona przed przepięciami staje się niezbędna. Coraz więcej osób zadaje sobie pytania: czym jest ogranicznik przepięć? Przed czym chroni? Jak działa? Czy warto go stosować? W tym artykule odpowiadamy na wszystkie te pytania, rozbudowując wiedzę o tych kluczowych elementach systemów ochrony.

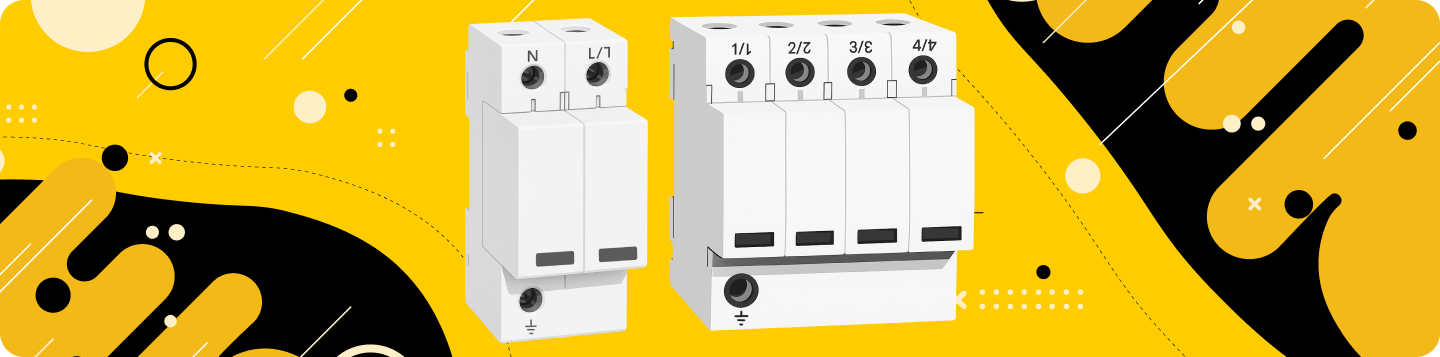

Ogranicznik przepięć, nazywany również ochronnikiem przepięciowym, przepięciówką lub bezpiecznikiem przepięciowym, to element instalacji elektrycznej, którego głównym zadaniem jest ochrona urządzeń przed nagłymi, niekontrolowanymi skokami napięcia.

Dlaczego jego stosowanie jest tak istotne?

• Przepięcia mogą wystąpić w każdej instalacji – niezależnie od miejsca i rodzaju obiektu.
• Napięcia przekraczające bezpieczne poziomy mogą natychmiast zniszczyć delikatne podzespoły elektroniczne, powodując kosztowne naprawy.
• W skrajnych przypadkach przepięcia mogą doprowadzić do zwarcia i pożaru instalacji.
• Ogranicznik stanowi pierwszą linię obrony przed tymi zagrożeniami, zabezpieczając zarówno urządzenia, jak i użytkowników.

Odpowiadając łopatologicznie, ogranicznik przepięć działa tak, że w normalnych warunkach nie przewodzi prądu, ale gdy pojawi się przepięcie (np. od uderzenia pioruna), automatycznie zaczyna przewodzić nadmiar prądu do ziemi, chroniąc podłączone urządzenia. Gdy przepięcie ustąpi, powraca do stanu nieprzewodzącego. Więcej o tym, jak ochronnik chroni podczas burzy, przeczytasz tutaj.

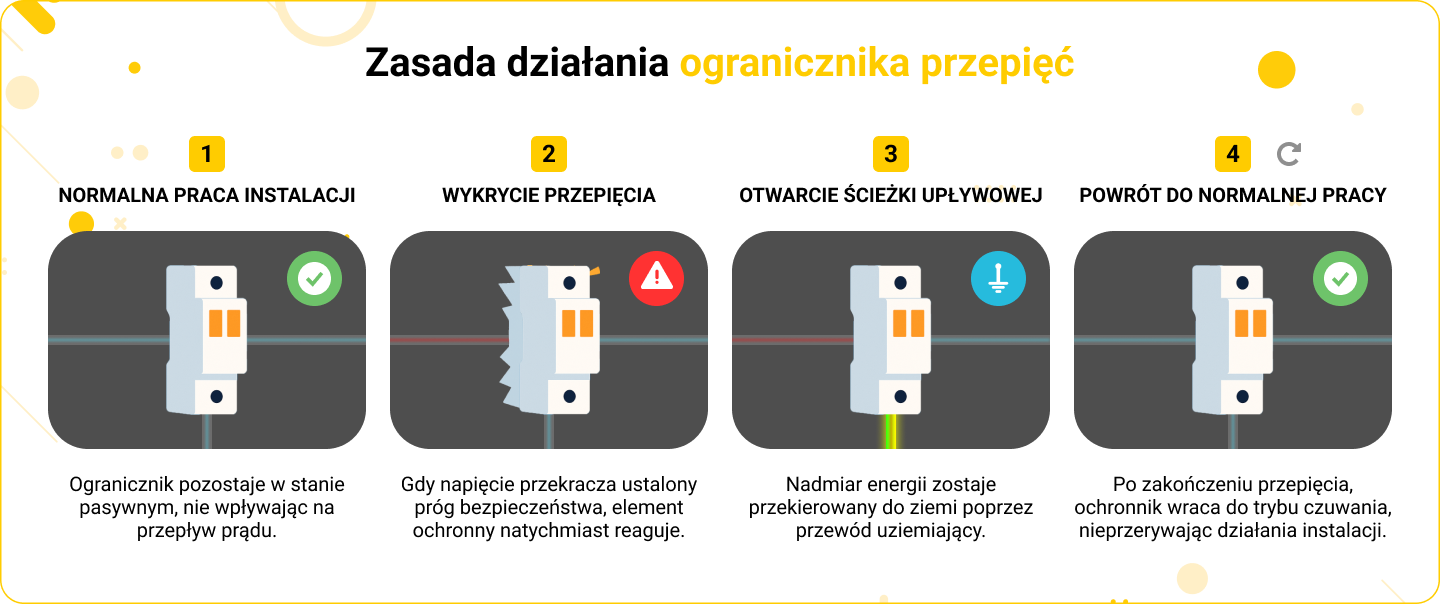

Aby lepiej zrozumieć zasadę działania ochronnika, przyjrzyjmy się temu procesowi w kilku etapach:

1. Normalna praca instalacji: Ogranicznik pozostaje w stanie pasywnym, nie wpływając na przepływ prądu.
2. Pojawienie się przepięcia: Gdy napięcie przekracza ustalony próg bezpieczeństwa, element ochronny (np. warystor, iskiernik) natychmiast reaguje.
3. Otwarcie ścieżki upływowej: Nadmiar energii zostaje przekierowany do ziemi poprzez przewód uziemiający.
4. Powrót do stanu normalnego: Po zakończeniu przepięcia, ogranicznik wraca do trybu czuwania, nie przerywając działania instalacji.

Ten proces trwa ułamki sekundy, ale jego skuteczność decyduje o bezpieczeństwie całej instalacji.

Niektórzy mogą mylnie sądzić, że ogranicznik po prostu „wyłącza” prąd podczas przepięcia. W rzeczywistości jego działanie jest bardziej subtelne:

• Nie odcina zasilania, a przekierowuje nadmiar energii, zanim dotrze do wrażliwych urządzeń.
• Działa jako zawór bezpieczeństwa, który w odpowiednim momencie „otwiera się”, a po wszystkim „zamyka”.
• Dzięki swojej konstrukcji (np. ograniczniki z warystorem lub iskiernikiem) działa szybko i skutecznie, minimalizując ryzyko uszkodzeń.

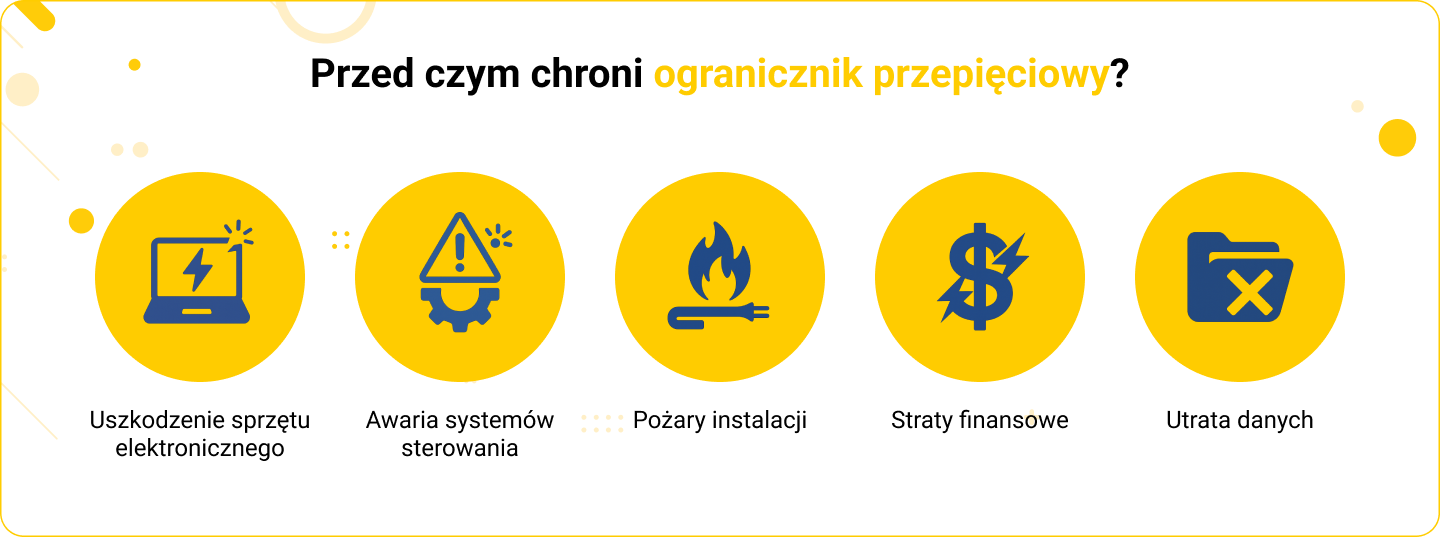

Ogranicznik nie tylko zabezpiecza pojedyncze urządzenia, ale chroni całą instalację przed skutkami przepięć. Oto najważniejsze zagrożenia, przed którymi ochronnik przepięciowy skutecznie zabezpiecza:

• Uszkodzenie sprzętu elektronicznego: komputery, serwery, systemy alarmowe, automatyka domowa, sprzęt RTV.
• Awaria systemów sterowania: szczególnie w zakładach przemysłowych, gdzie przepięcia mogą sparaliżować produkcję.
• Pożary instalacji: spowodowane przegrzaniem przewodów w wyniku iskrzenia lub zwarcia.
• Straty finansowe: wynikające z kosztów napraw, wymiany sprzętu i przestojów w pracy.
• Utrata danych: szczególnie istotna w biurach, firmach i centrach danych.

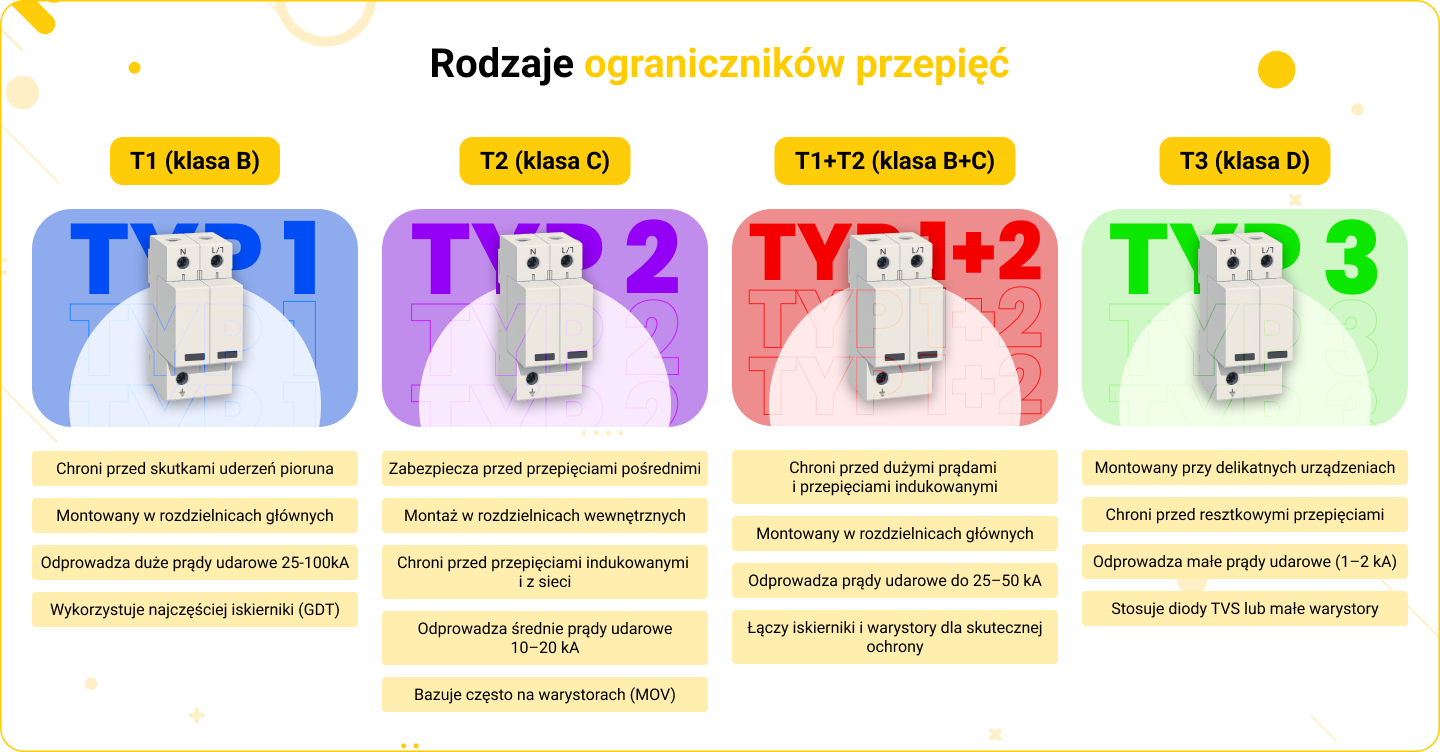

Ochronniki przepięć dzielą się na trzy główne typy (klasy) w zależności od zastosowania i poziomu ochrony:

Ograniczniki Typ 1 [T1] (klasa B) - odgromniki

• Chroni przed bezpośrednimi skutkami uderzenia pioruna,
• Montowany w głównych rozdzielnicach,
• Jest zdolny do odprowadzenia bardzo dużych prądów udarowych (np. 25–100 kA),
• Wykorzystują najczęściej iskierniki (GDT).

Ograniczniki Typ 2 [T2] (klasa C) - ograniczniki przepięć niskonapięciowych

• Zabezpiecza przed przepięciami pośrednimi,
• Montowany w rozdzielnicach wewnętrznych, blisko urządzeń,
• Chroni instalację przed przepięciami indukowanymi lub pochodzącymi z sieci,
• Odprowadzają średnie prądy udarowe (np. 10-20 kA).
• Często bazują na warystorach (MOV).

Ograniczniki Typ 1+2 [T1+T2] (klasa B+C) - połączenie dwóch funkcji w jednym urządzeniu

• Chroni zarówno przed dużymi prądami od wyładowań atmosferycznych (tak jak T1), jak i przed przepięciami indukowanymi i łączeniowymi (tak jak T2).
• Stosowany głównie w głównych rozdzielnicach budynków, gdzie można zintegrować ochronę odgromową i przepięciową w jednym module.
• Odprowadzają bardzo duże i średnie prądy udarowe (np. do 25–50 kA).
• Stosują zarówno iskierniki, jak i warystory, aby uzyskać szybkie i skuteczne tłumienie przepięć.

Ograniczniki Typ 3 [T3] (klasa D) - ochrona punktowa

• Montowany bezpośrednio przy delikatnych urządzeniach (komputery, sterowniki, RTV, gniazdka),
• Chroni przed przepięciami resztkowymi, które nie zostały zatrzymane przez wcześniejsze stopnie ochrony,
• Odprowadzają małe prądy udarowe (np. 1–2 kA),
• Stosują diody TVS lub małe warystory.

Podsumowując, odgromnik T1 (B) chroni przed bezpośrednimi wyładowaniami (duże prądy), ogranicznik T2 (C) zabezpiecza przed przepięciami sieciowymi i pośrednimi, ogranicznik T1+T2 (B+C) łączy ze sobą funkcje obu urządzeń, a ochronnik T3 (D) ochrania konkretne urządzenia przed pozostałościami przepięć.

Pytanie, czy ogranicznik przepięć jest naprawdę potrzebny, często pojawia się wśród inwestorów i właścicieli nieruchomości. Odpowiedź jest jednoznaczna – tak, warto.

Dlaczego?

• Nagłe przepięcia mogą pojawić się w każdej instalacji, nawet w nowych i sprawnych systemach.
• Często przepięcia są niewidoczne gołym okiem, ale prowadzą do stopniowej degradacji elektroniki.
• Montaż ochronnika jest tańszy niż koszt naprawy uszkodzonych urządzeń czy straty wynikające z przerw w pracy.
• W wielu budynkach, zwłaszcza przemysłowych czy biurowych, stosowanie ograniczników przepięć jest zalecane, a czasem nawet wymagane przepisami.

To częsty mit! Choć burze i wyładowania atmosferyczne są jedną z głównych przyczyn przepięć, ochronniki przepięciowe zabezpieczają także przed:

• Przepięciami pochodzącymi z sieci elektroenergetycznej,
• Zakłóceniami spowodowanymi przez urządzenia dużej mocy (np. windy, sprężarki),
• Awarie w stacjach transformatorowych,
• Przepięcia indukowane przez zwarcia w pobliskich instalacjach.

Ogranicznik przepięć to niewielkie, ale niezwykle istotne urządzenie, które może uchronić instalację elektryczną i podłączony do niej sprzęt przed skutkami przepięć. Chroni przed stratami materialnymi, pożarami i zakłóceniami pracy. Dzięki niemu zabezpieczysz elektronikę, zmniejszysz ryzyko pożaru, zwiększysz niezawodność instalacji i ochronisz dane i systemy sterowania. Pamiętaj – ochronnik przepięciowy to nie luksus, a konieczność w nowoczesnych instalacjach elektrycznych.
