Opis
SPD-MOV-DC-3P-T1T2 — T1+T2 (B+C)
Ogranicznik przepięć do instalacji PV, 3-biegunowy, z wymienną wkładką i kontrolką stanu.
T1+T2 (B+C) • 3P • Up ≤ 4,5 kV • Uc 1200 V DC.
Kod producenta: A53-SPD-MOV-DC-3P-T1T2 | EAN: 5900280950598
Ogranicznik przepięć Schelinger SPD-MOV-DC-3P-T1T2 przejmuje udar po stronie stałej instalacji fotowoltaicznej i sprowadza go do ziemi, zanim dojdzie do odbiorników. To, ile z przepięcia dotrze dalej, opisuje jedna liczba: napięciowy poziom ochrony Up ≤ 4,5 kV. Wersja T1+T2 nadaje się na wejście instalacji budynku — tam, gdzie udar wchodzi z zewnątrz.
T1+T2 (B+C)
Klasa T1+T2 — pierwszy stopień ochrony, na wejściu instalacji.
Up ≤ 4,5 kV
Tyle napięcia przepuszcza ogranicznik dalej. Im mniej, tym łagodniej dla elektroniki.
Wymienna wkładka
Po zadziałaniu wymieniasz sam moduł. Aparat, zaciski i okablowanie zostają na miejscu.

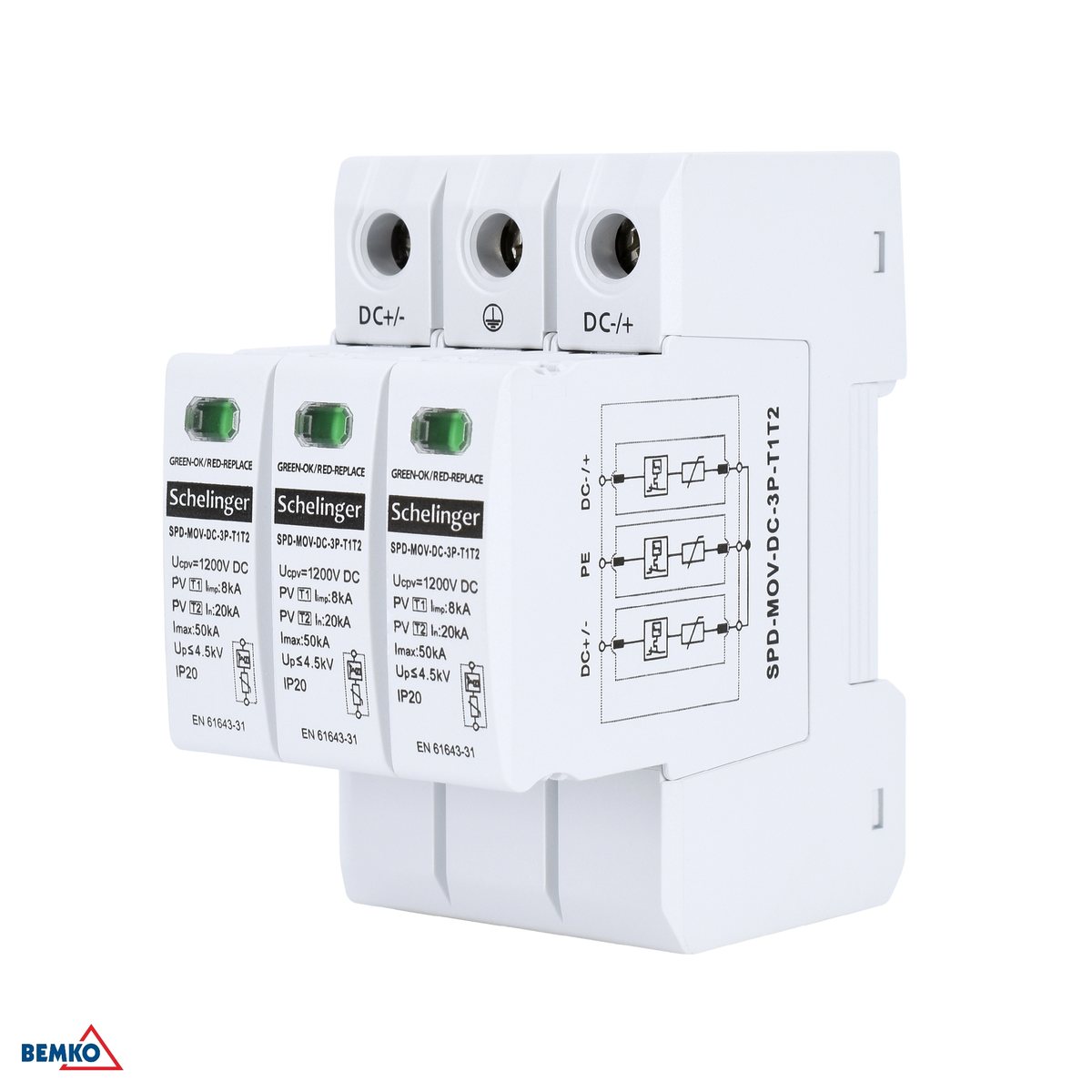

Kontrolka stanu
Zielone okienko — wkładka sprawna. Czerwone — do wymiany. Widać przy przeglądzie, bez pomiarów.
Dobór typu
Który stopień ochrony jest Ci potrzebny
Ten model jest klasy T1+T2 (B+C)
Klasę T1+T2 montuje się na początku instalacji budynku — zaraz za licznikiem albo za zabezpieczeniem głównym. Jest przeznaczona tam, gdzie budynek ma instalację odgromową albo jest zasilany linią napowietrzną, czyli tam, gdzie udar wchodzi bezpośrednio.
Kiedy to nie wystarczy
Do najczulszej elektroniki dokłada się jeszcze stopień T3, montowany przy samym odbiorniku. T1+T2 przejmuje najcięższy udar, ale nie zastępuje ochrony przy gnieździe.
Ile biegunów wybrać
Ten model ma 3P. W instalacji PV liczba biegunów wynika z układu stringów: dwa tory robocze plus tor uziemiający.
Dobór pod kątem typu — poradnik
Jeżeli nie masz pewności, który stopień jest u Ciebie potrzebny, opisaliśmy to osobno: jaki ogranicznik przepięć wybrać.
Parametry

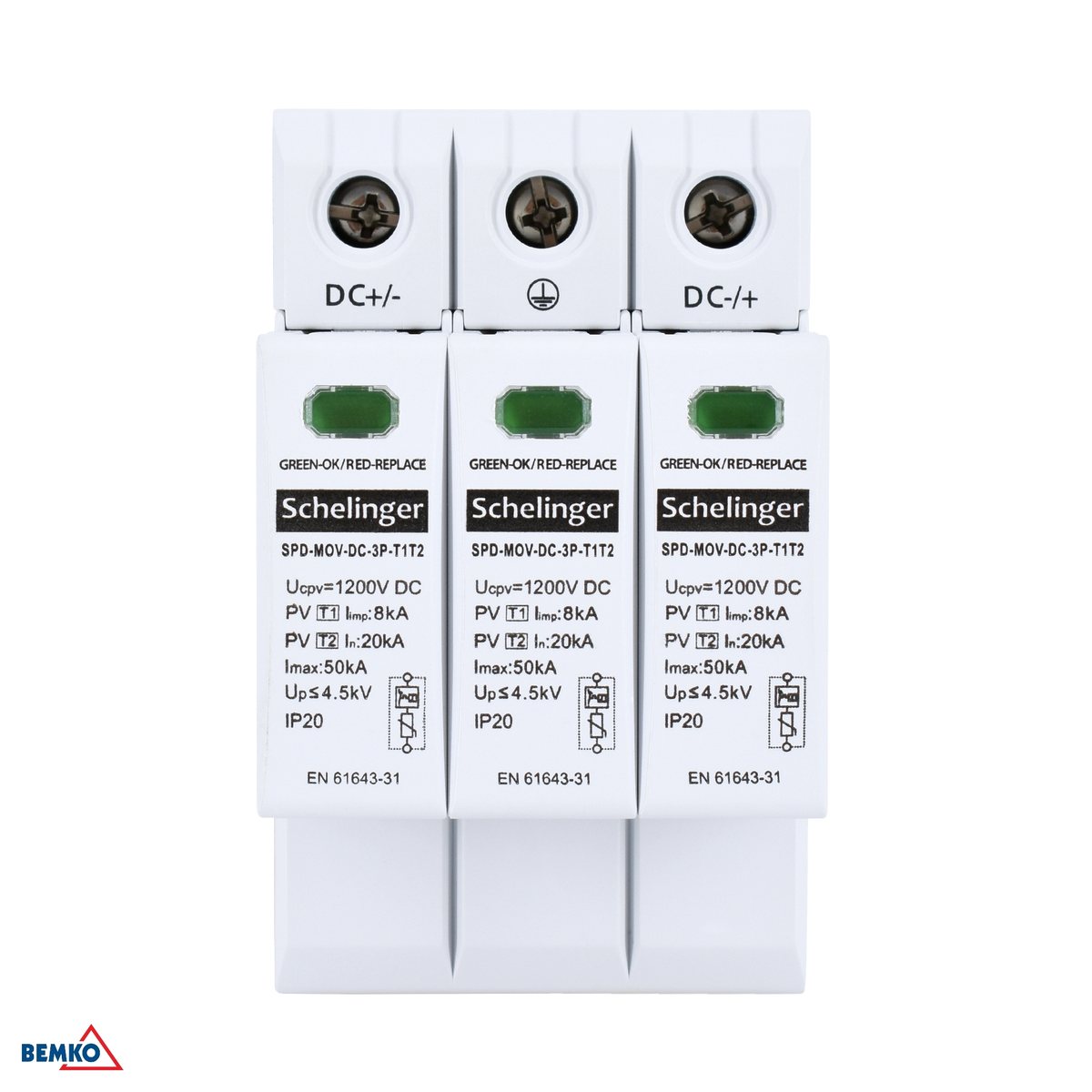

Co znaczą liczby na obudowie
Up — jedyna liczba, którą „widzi” Twój sprzęt
Up ≤ 4,5 kV to napięcie, jakie ogranicznik przepuszcza dalej w czasie udaru. Wszystkie pozostałe parametry mówią, ile aparat wytrzyma; ta jedna mówi, co dostanie odbiornik.
Dwie fale, dwa różne prądy
Iimp 8 kA w fali 10/350 µs to udar o kształcie bezpośredniego wyładowania piorunowego — długi i bardzo energetyczny. In 20 kA to prąd w fali 8/20 µs, czyli przepięcia indukowanego — krótszego, ale występującego znacznie częściej.
In czy Imax — na którą liczbę patrzeć
In 20 kA to prąd, który ogranicznik wytrzymuje wielokrotnie. 50 kA jako Imax to wartość graniczna, jednorazowa. Dobiera się według In — Imax jest zapasem, a nie parametrem pracy.
Uc — napięcie, przy którym aparat nie przewodzi
Uc 1200 V DC. Poniżej tej wartości ogranicznik jest dla instalacji niewidoczny; powyżej zaczyna odprowadzać prąd.
Eksploatacja
Co zrobisz, kiedy ogranicznik zadziała
Ogranicznik zużywa się przy pracy
Każdy przejęty udar zużywa wkładkę. To nie jest awaria — tak działa ochrona przeciwprzepięciowa. Pytanie brzmi tylko, co trzeba zrobić potem.

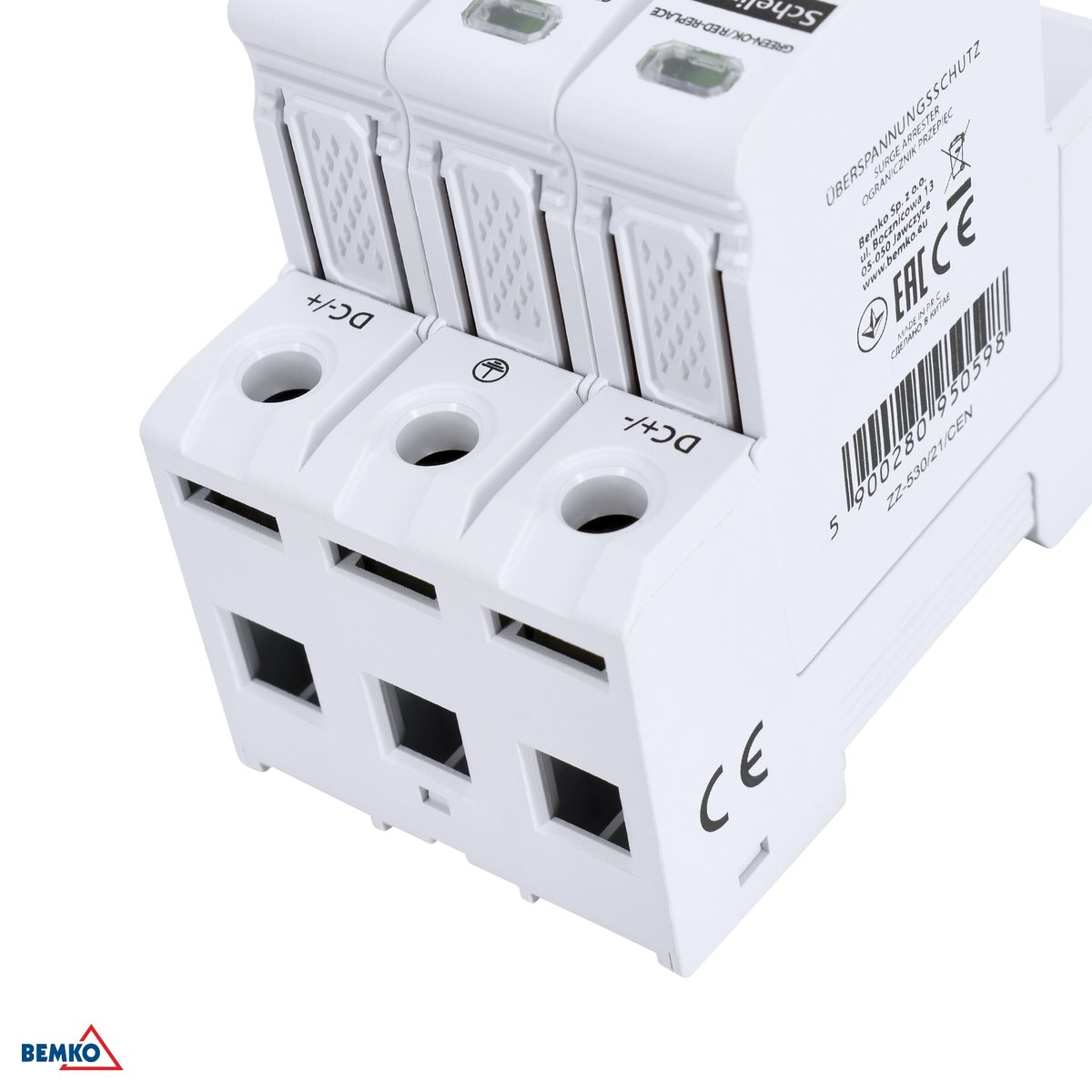

Kontrolka mówi to bez narzędzi
zielona — wkładka sprawna; czerwona — do wymiany. Przy przeglądzie rozdzielnicy wystarczy spojrzeć — nie trzeba mierzyć ani rozłączać instalacji.
Wymieniasz wkładkę, nie aparat
tak — po zadziałaniu wymienia się moduł, nie cały aparat. Podstawa zostaje na szynie razem z podłączonymi przewodami, więc wymiana nie wymaga przekładania okablowania.
Montaż
Żeby ochrona naprawdę działała
Zabezpieczenie przed ogranicznikiem
Ogranicznik pracuje za własnym zabezpieczeniem nadprądowym. W praktyce instalatorskiej stosuje się do tego wkładkę topikową — przy bardzo dużym udarze przepala się, zamiast uszkodzić się mechanicznie.
Krótkie przewody, blisko chronionego sprzętu
Skuteczność ochrony spada wraz z długością przewodów przyłączeniowych. Praktyczna zasada mówi o odległości do 10 m między ogranicznikiem a chronionym urządzeniem, a między stopniami T1 i T2 — o co najmniej 10 m przewodu albo dławiku separującym.

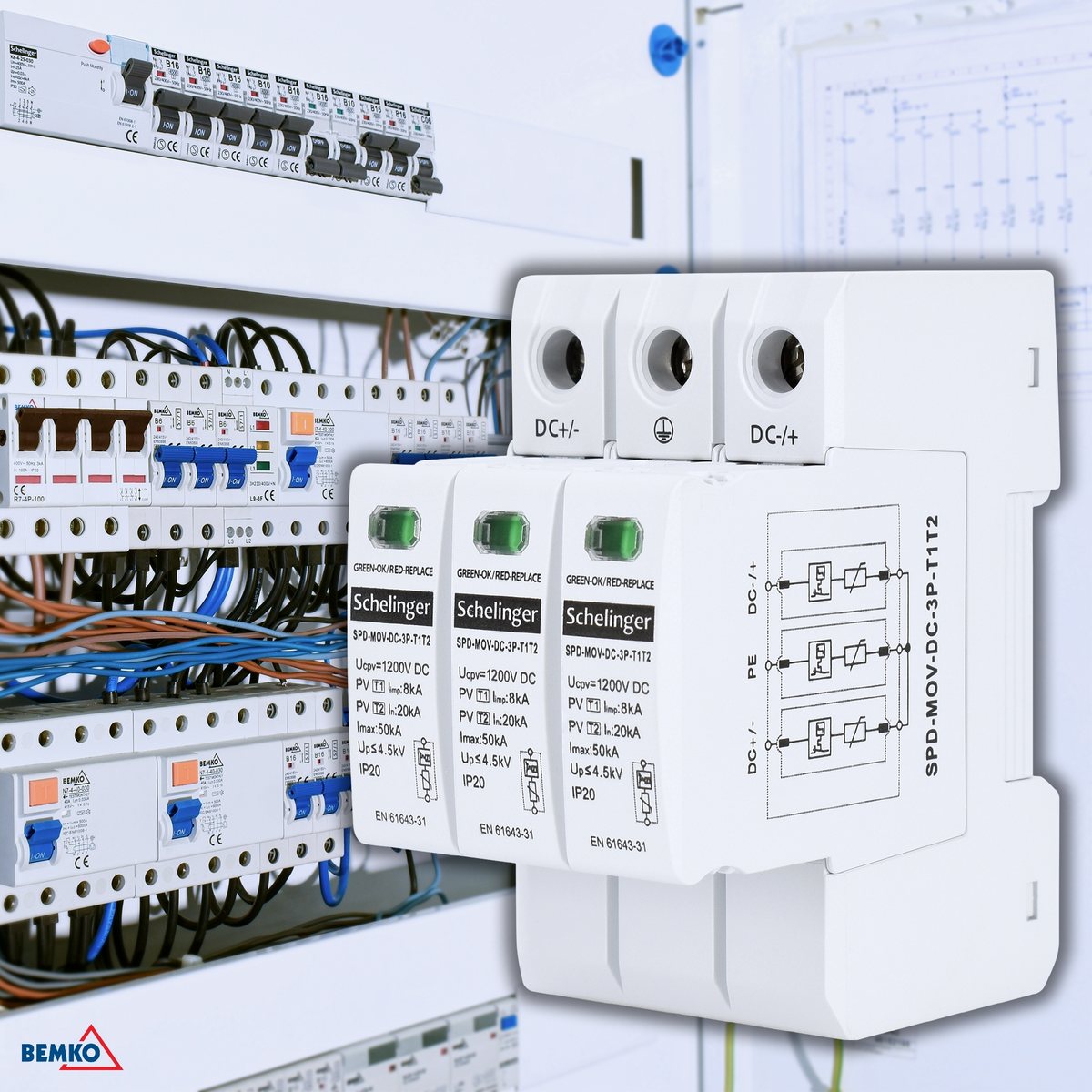

Zaciski i miejsce na szynie
maks. 35 mm², stal ocynkowana. tak — możliwość połączenia szynami grzebieniowymi. Montaż na Szyna DIN/TH 35 mm, szerokość 54 mm.
Jak go podłączyć — poradnik
Schemat i kolejność podłączenia opisaliśmy osobno: jak i gdzie zamontować ogranicznik przepięć.
Dobór wariantu
Który ogranicznik Schelinger wybrać
Cała rodzina ma wymienne wkładki, kontrolkę stanu i te same zaciski. Różni ją klasa ochrony, prąd udarowy i liczba biegunów.
T1+T2 (B+C) • 3P
Iimp 8 kA, Up ≤ 4,5 kV.
A52-SPD-GDT-DC-3P-T2
Klasa T2 — do podrozdzielnicy albo mieszkania w bloku, gdzie T1 stoi w rozdzielnicy budynku. Zobacz A52-SPD-GDT-DC-3P-T2.
A53-SPD-MOV-DC-2P-T2
Klasa T2 — do podrozdzielnicy albo mieszkania w bloku, gdzie T1 stoi w rozdzielnicy budynku. Zobacz A53-SPD-MOV-DC-2P-T2.
A53-SPD-MOV-DC-3P-T2
Klasa T2 — do podrozdzielnicy albo mieszkania w bloku, gdzie T1 stoi w rozdzielnicy budynku. Zobacz A53-SPD-MOV-DC-3P-T2.
Do pobrania
Dokumentacja do odbioru instalacji
Karta katalogowa, instrukcja i deklaracja zgodności — ochrona przeciwprzepięciowa jest jedną z pozycji sprawdzanych przy odbiorze instalacji.
Specyfikacja
Dane techniczne
- Kod producenta
- A53-SPD-MOV-DC-3P-T1T2
- Marka
- Schelinger
- Liczba biegunów
- 3P
- Typ
- T1+T2 (B+C)
- Technologia
- warystorowy (MOV+MOV+MOV)
- Liczba modułów
- 3
- Napięcie pracy trwałej
- Ucpv: 1200 V DC
- Napięciowy poziom ochrony
- Up: ≤ 4,5 kV
- Prąd udarowy (10/350µs)
- Iimp: 8 kA
- Znamionowy prąd wyładowczy
- In: 20 kA (8/20 µs)
- Graniczny prąd wyładowczy
- Imax: 50 kA (8/20 µs)
- Wymienna wkładka
- tak — po zadziałaniu wymienia się moduł, nie cały aparat
- Kontrolka stanu
- zielona — wkładka sprawna; czerwona — do wymiany
- Pojemność zacisków
- maks. 35 mm²
- Materiał zacisków
- stal ocynkowana
- Szyny grzebieniowe
- tak — możliwość połączenia szynami grzebieniowymi
- Montaż
- Szyna DIN/TH 35 mm
- Szerokość
- 54 mm
- Wysokość
- 81 mm
- Długość
- 90 mm
- Stopień szczelności
- IP20
- Temperatura pracy
- od -40 °C do +70 °C
- Normy z deklaracji zgodności
- PN-EN 61643-31
- Deklaracja zgodności UE
- deklaracja-zgodnosci-ue-ograniczniki-przepiec-dc
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Karton
- 36
- Graniczny prąd wyłądowczy (8/20us)
- Imax: 50 kA
- EAN
- 5900280950598
Zanim zamówisz: ogranicznik musi mieć własne zabezpieczenie nadprądowe przed sobą i sprawne uziemienie — bez tego nie ma czym odprowadzić udaru. Liczba biegunów musi odpowiadać układowi sieci, a nie liczbie chronionych obwodów. Wkładki wymienne są dostępne osobno.
