Opis

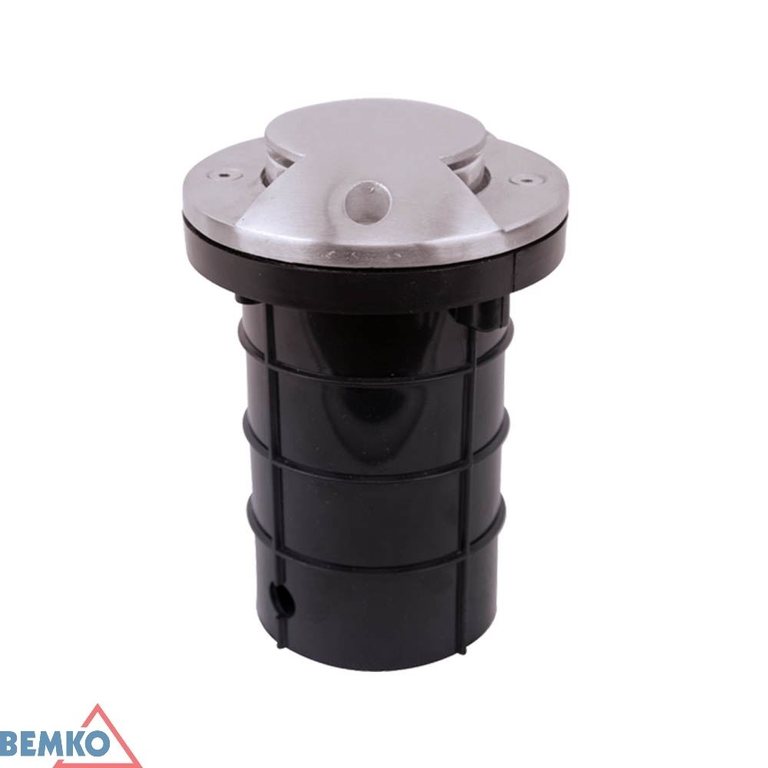

Oprawa najazdowa DORYT OGN50 Bemko
Okrągła oprawa z osłoną przeciwolśnieniową, do zabudowy w gruncie, na gniazdo GU10.
IP67 • IK08 • GU10 max 50 W • z osłoną
Kod producenta: C42-OGN50 | EAN: 5900280945211
Oprawa najazdowa Bemko DORYT OGN50 (C42-OGN50) to okrągła oprawa do zabudowy w gruncie, z nakładką przeciwolśnieniową, która kieruje strumień światła na otoczenie oprawy zamiast prosto w górę. Gniazdo GU10 przyjmuje dedykowane źródło światła SLB-GU10 o mocy do 50 W, kupowane osobno — źródło światła nie wchodzi w skład zestawu. Stopień szczelności IP67 i odporność mechaniczna IK08 są takie same jak w OGR50 i OGS50, a konstrukcja wytrzymuje obciążenie do 2000 kg. Nakładka podnosi wysokość całej oprawy do 160 mm — o 20 mm więcej niż w wariantach bez osłony.
Nakładka przeciwolśnieniowa
Osłania część okna nad żarówką i kieruje światło na teren wokół oprawy, nie prosto w oczy przechodnia.
Wytrzymuje najazd do 2000 kg
Maksymalny nacisk to 2 tony — ten sam limit co w OGR50 i OGS50.
IP67 i IK08
Stopień IP67 chroni przed czasowym zanurzeniem w wodzie, IK08 — przed uderzeniami na poziomie gruntu.
Dławnice do zasilania przelotowego
Kolejną oprawę tej samej linii podłącza się bez osobnego kabla od rozdzielni.
Zastosowanie
Gdzie osłona ma znaczenie
Ciągi piesze i miejsca siedzące
Tam, gdzie ludzie przechodzą blisko oprawy albo siedzą w jej pobliżu, nakładka ogranicza olśnienie prostym światłem z dołu.
Podświetlenie drzew i elewacji
Minimalna odległość od oświetlanego obiektu to 0,5 m — tyle samo co w OGR50 i OGS50.
Podjazdy i miejsca postojowe
Obciążenie do 2000 kg pozwala zabudować oprawę w nawierzchni, po której jeździ samochód.
Konstrukcja
Jak działa osłona przeciwolśnieniowa
Asymetryczna nakładka nad kloszem
Metalowa nakładka zasłania część okna nad żarówką z jednej strony, więc światło wychodzi głównie w bok, na otoczenie oprawy, zamiast prostym snopem w górę.
Wysokość i wymiary
Płyta górna ma średnicę 105 mm, a wysokość całej oprawy — 160 mm, czyli o 20 mm więcej niż OGR50 i OGS50 (140 mm). Różnicę wysokości daje sama nakładka.
Zasilanie
Podłączenie i przewód
Napięcie 230 V, klasa I
Oprawa pracuje przy napięciu 230 V, 50 Hz, w klasie ochronności I — wymaga podłączenia przewodu ochronnego.
Przewód i dedykowane źródło
Do podłączenia służy przewód H05RN-F(OW) 3×1,5 mm². Producent poleca do tej oprawy dedykowane źródło SLB-GU10, a dławnice w korpusie pozwalają poprowadzić zasilanie przelotowo do kolejnej oprawy tej samej linii.
Bez nakładki, z niższą obudową (140 mm zamiast 160 mm), tę samą oprawę można kupić jako Oprawa najazdowa DORYT OGR50 (C42-OGR50) (okrągła) albo Oprawa najazdowa DORYT OGS50 (C42-OGS50) (kwadratowa) — obie bez ograniczenia kierunku światła.
Do pobrania
Dokumenty producenta
Deklaracja zgodności UE ma numer C560/2019 i potwierdza spełnienie dyrektyw 2014/35/UE (LVD), 2011/65/UE (RoHS) oraz 874/2012 o etykietowaniu energetycznym opraw, ocenione według norm PN-EN 60598-1:2015-04 i PN-EN 60598-2-13:2007. Deklaracja obejmuje razem trzy warianty serii DORYT: OGR50, OGS50 i OGN50.
Specyfikacja
Parametry techniczne
- Marka
- Bemko
- Kolor
- Srebrny
- Kształt
- Okrągły, z osłoną przeciwolśnieniową
- Materiał
- Tworzywo sztuczne, stal nierdzewna (szczotkowana)
- Klosz
- Szklany
- Szerokość
- 105 mm
- Długość
- 105 mm
- Wysokość
- 160 mm
- Sposób montażu
- Podgruntowy (najazdowy)
- Maksymalne obciążenie
- 2000 kg
- Rodzaj gwintu
- GU10
- Max. moc źródła
- 1 × maks. 50 W (brak w zestawie, dedykowane SLB-GU10)
- Napięcie znamionowe
- 230 V, 50 Hz
- Klasa ochronności
- I
- Stopień szczelności
- IP67
- Stopień ochrony (IK)
- IK08
- Temperatura pracy
- −20 °C do +35 °C
- Minimalna odległość od oświetlanego obiektu
- 0,5 m
- Przewód zasilający
- H05RN-F(OW) 3×1,5 mm²
- Moment dokręcania śrub montażowych
- 12–15 Nm (obudowa), 2,5 Nm (dławnica)
- Gwarancja
- 3 lata
